Die Anwendung Modell-Schnitt ermöglicht das Schneiden von 2D- und 3D-CAD-Zeichnungen, wodurch es möglich wird, Schnittansichten des Modells zu erstellen.
Modell-Schnitt Demo
Wie man die Anwendung Modell-Schnitt verwendet
- Projekt öffnen: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.
- Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
- Wenn Sie die Anwendung „Modell-Schnitt“ nicht auf dem Startbildschirm haben, wählen Sie „Shortcut hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.
- Richtung wählen: Wählen Sie unten rechts auf dem Bildschirm die Richtung aus, in der der Schneidevorgang erfolgen soll.
- Schneider anwenden: Verwenden Sie den Schneider auf der rechten Seite des Bildschirms, um den gewünschten Abschnitt der CAD-Zeichnung auszuwählen.
- Die aktive Schneidrichtung wird auf der Zeichnung als graue Quadrate angezeigt, die die Abmessungen des CAD-Modells abdecken.
- Es ist möglich, mehrere Richtungen zu kombinieren, sodass der Schneider gleichzeitig über mehrere Achsen arbeiten kann.
Shortcut-Symbol der Anwendung „Modell-Schnitt“:

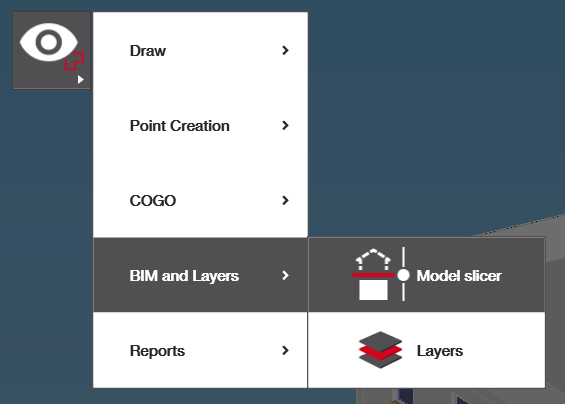

Auswahl der Anwendung Modell-Schnitt im Seitenmenü in der CAD-Ansicht:
Die Schneidrichtung wird unten rechts auf dem Bildschirm ausgewählt. Die aktuell aktive Richtung ist auf der rechten Seite dunkler grau hervorgehoben:
CAD-Ansicht nach Auswahl der Anwendung Modell-Schnitt:
Schneiden in der Höhenrichtung der CAD-Zeichnung angewendet:
Zusätzliches Schneiden in der Nord-Richtung der CAD-Zeichnung angewendet:
Beispiele für die Verwendung von Modell-Schnitt
Die Anwendung Modell-Schnitt wird häufig verwendet, um die visuelle Komplexität in dichten CAD-Zeichnungen zu reduzieren und sich auf bestimmte Bereiche oder Höhenbereiche zu konzentrieren, die für Layout- oder Überprüfungsaufgaben relevant sind.
Beispiel 1: Schneiden nach Höhe für mehrstöckige Projekte
Bei Projekten mit mehreren Etagen oder gestapelten Systemen hilft das Schneiden in der Höhenrichtung, eine einzelne Ebene oder einen Höhenbereich zu isolieren.
- Nur Durchdringungen oder Einbettungen auf der Deckenebene anzeigen
- Überkopf installierte Leitungen ohne Elemente der unteren Ebene überprüfen
- Vertikale Freiräume in beengten Bereichen überprüfen
Dieser Ansatz ist besonders nützlich, um unterirdische, Decken- und Überkopfarbeiten zu trennen.
Beispiel 2: Isolieren eines Flurs oder Raumabschnitts
Das Schneiden in einer horizontalen Richtung ermöglicht die Fokussierung auf einen schmalen Gebäudebereich.
- Layout-Punkte in langen Fluren überprüfen
- Fokus auf einen einzelnen Raum, Schacht oder Technikraum
- Visuelles Rauschen aus angrenzenden Bereichen reduzieren
Dies verbessert die Genauigkeit bei der Arbeit in engen oder sich wiederholenden Räumen.
Beispiel 3: Kombination von Höhen- und Richtungs-Schnitten
Mehrere Schneidrichtungen können kombiniert werden, um ein fokussiertes „Fenster“ ins Modell zu schaffen.
- Nach Höhe schneiden, um eine Ebene auszuwählen
- Nach Nord/Süd oder Ost/West schneiden, um eine bestimmte Zone zu isolieren
Diese Kombination ist nützlich für große Gebäude, bei denen jeweils nur ein kleiner Arbeitsbereich relevant ist.
Beispiel 4: Vereinfachung von CAD-Zeichnungen für die Baustelle
Komplexe CAD-Zeichnungen können vor Ort schwer zu interpretieren sein. Die Anwendung Modell-Schnitt hilft, die Ansicht zu vereinfachen.
- Irrelevante Teile des Modells ausblenden
- Sich nur auf den bearbeiteten Abschnitt konzentrieren
- Klarheit für Layout- und Überprüfungsaufgaben verbessern
Dies unterstützt schnellere Entscheidungen und reduziert das Risiko von Fehlern während des Layouts.
