Theodolit – Anleitung zur Verwendung

  • Aktualisiert

Die Theodolit-Anwendung wird verwendet, um präzise horizontale und vertikale Winkel relativ zum Stationsstandort Ihres Kopfelements zu erstellen und zu messen. Sie ermöglicht genaue Winkelmessungen und Punkt-Erstellungen basierend auf definierten Referenzrichtungen und unterstützt Aufgaben wie Ausrichtungsprüfungen, Rastererweiterungen und winkelbasierte Layouts.

Im Gegensatz zu anderen Anwendungen erfordert die Theodolit-Anwendung keine Stationierung des Geräts. Winkelmessungen und Punkt-Erstellungen erfolgen relativ zum Standort Ihres Kopfelements und einem gemessenen Referenzpunkt, anstatt anhand absoluter Koordinaten. Dies macht die Anwendung geeignet für schnelle Winkelprüfungen und relative Layoutaufgaben ohne vorherige Stationierung.

Theodolit-Demo

Unterstützte Messungen

Die Theodolit-Anwendung bietet sowohl statische als auch Live-Messungen, darunter:

  • Horizontaler Winkel (HA);
  • Vertikaler Winkel (VA);
  • Horizontale Entfernung vom Kopfelement zum gemessenen Punkt (HD);
  • Schrägentfernung vom Kopfelement zum gemessenen Punkt (SD);

Obwohl die PLT 300 und PLT 400 keinen Lotlaser enthalten, kann die Theodolit-Anwendung dennoch mit diesen Geräten verwendet werden. Die Anwendung wird häufig mit POS 150- und POS 180-Workflows in Verbindung gebracht, ist aber auf PLT 300 und PLT 400 für Winkelmessungen und winkelbasierte Punkt-Erstellungen vollständig nutzbar.

Steuerung der horizontalen Winkel

  • HA einstellen: Ermöglicht das Setzen des horizontalen Winkels (HA) auf einen bestimmten gewünschten Wert
  • HA halten: Überträgt den aktuellen HA-Wert auf einen anderen gemessenen Punkt. Der neu gemessene Punkt behält den zuvor am ursprünglichen Punkt eingestellten HA-Wert.
  • Drehen: Dreht das Kopfelement um 45° nach links oder rechts.

Anleitung zur Verwendung der Theodolit-Anwendung zur Punktmessung

  1. Projekt öffnen: Öffnen Sie zunächst ein beliebiges Projekt auf dem Tablet.
  2. Anwendung öffnen: Öffnen Sie die Theodolit-Anwendung entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
    • Falls die Anwendung nicht auf dem Startbildschirm verfügbar ist, wählen Sie „Verknüpfung hinzufügen“ und fügen Sie die Theodolit-Anwendung hinzu.
  3. Referenzpunkt messen: Messen Sie den ersten Punkt entweder durch direkte Messung oder mit einer Prismastange.
    • Dieser Punkt dient als Referenz für alle Winkelmessungen und winkelbasierten Punkt-Erstellungen.
  4. Horizontalen Winkel (HA) einstellen: Wählen Sie unten rechts auf dem Bildschirm das L-förmige Symbol, um die Steuerung der horizontalen Winkel zu öffnen.
    • Setzen Sie HA auf 0°.
    • Dies definiert den gemessenen Referenzpunkt als Null-Grad-Richtung.
    • Wählen Sie das Häkchen auf der rechten Seite und bestätigen Sie mit OK, um den H-Wert zu ändern.
  5. Gewünschten Winkel messen oder erstellen: Drehen Sie das Gerät in die Zielrichtung.
    • Wenn die Live-Messung aktiviert ist, werden HA-, VA- und Distanzwerte kontinuierlich angezeigt und aktualisiert.
    • Wenn die Live-Messung deaktiviert ist, muss eine Messung durchgeführt werden, um die Winkel- und Distanzwerte anzuzeigen.
  6. Um einen bestimmten Winkel zu erstellen:
    • Verwenden Sie die Pfeilsteuerungen, um die Richtung zu drehen
    • Jeder Pfeildruck dreht die Richtung um 45° in die gewählte Richtung.
    • Passen Sie die Richtung weiter an, bis der gewünschte Winkel erreicht ist.
  7. Sobald der gewünschte Winkel eingestellt ist, können Punkte nach Bedarf gemessen und aufgezeichnet werden.

Symbol für die Theodolit-Anwendungsverknüpfung:

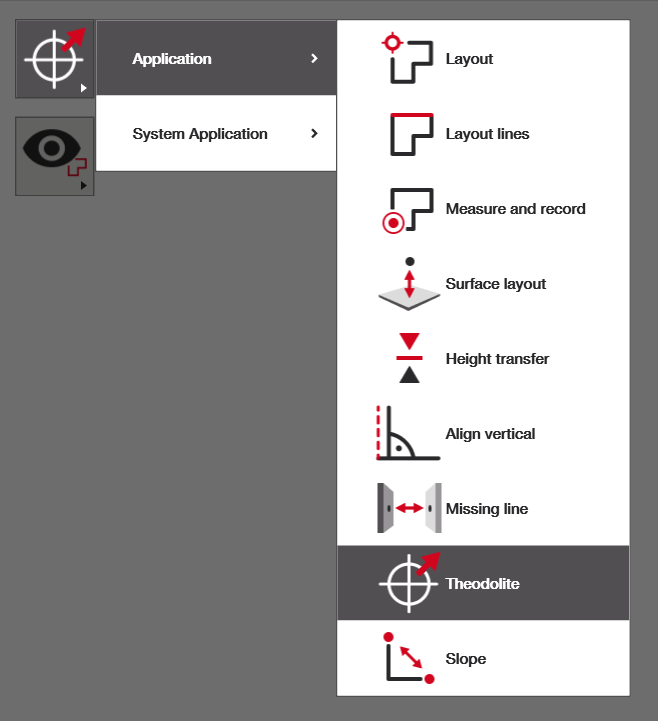

Auswahl der Theodolit-Anwendung im Seitenmenü der CAD-Ansicht:

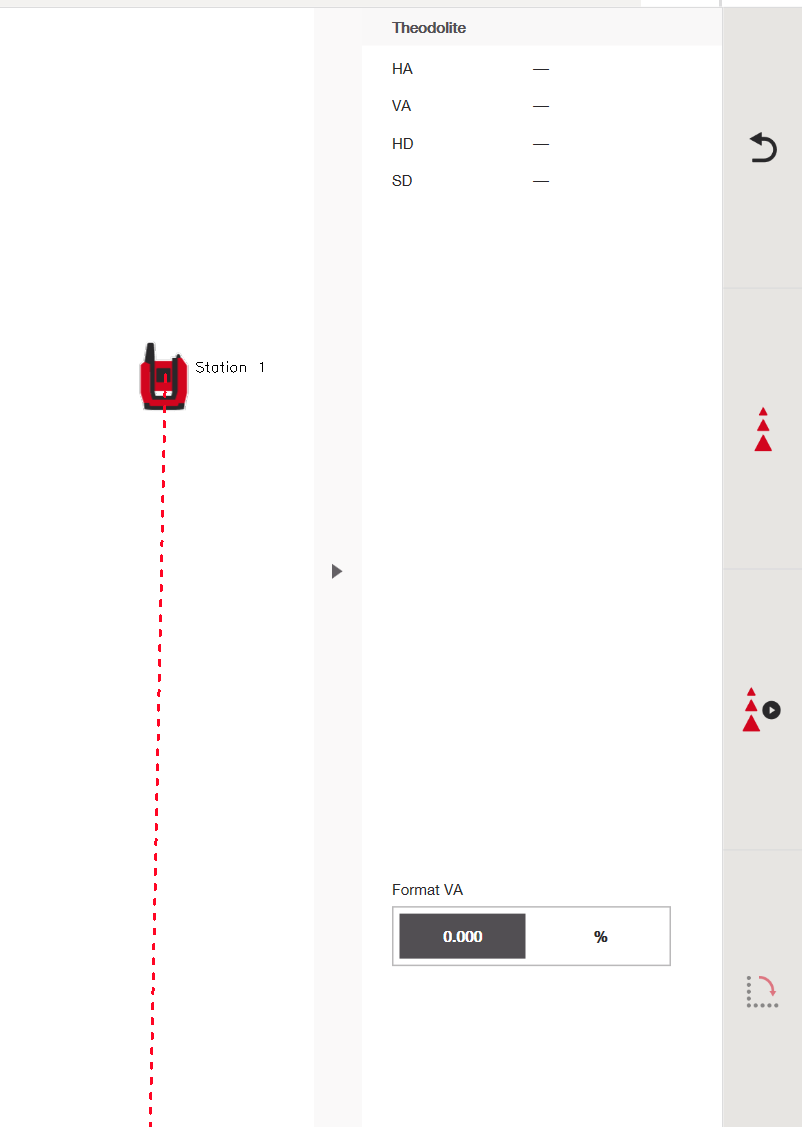

Beispiel der CAD-Ansicht nach Auswahl der Theodolit-Anwendung:

Beispiel der CAD-Ansicht nach Messung des ersten Referenzpunkts (Horizontaler Winkel (HA), Vertikaler Winkel (VA), Horizontale Entfernung vom Kopfelement zum gemessenen Punkt (HD), Schrägentfernung vom Kopfelement zum gemessenen Punkt (SD)):

L-förmiges Symbol zum Zugriff auf die Steuerung der horizontalen Winkel (HA):

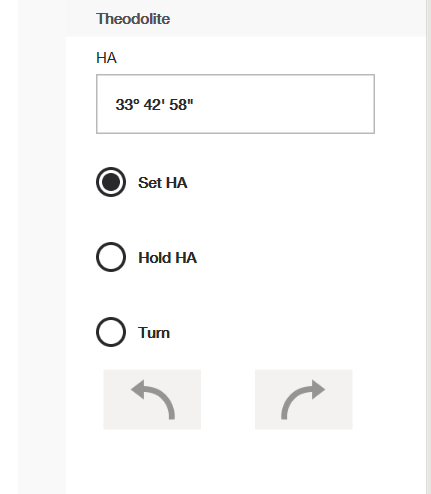

Registerkarte der Steuerung der horizontalen Winkel (HA einstellen: Ermöglicht das Setzen des horizontalen Winkels (HA) auf einen bestimmten gewünschten Wert. HA halten: Überträgt den aktuellen HA-Wert auf einen anderen gemessenen Punkt. Der neu gemessene Punkt behält den zuvor am ursprünglichen Punkt eingestellten HA-Wert. Drehen: Dreht das Kopfelement um 45° nach links oder rechts.):

Bestätigungsbildschirm für die Änderung des horizontalen Winkels (HA):

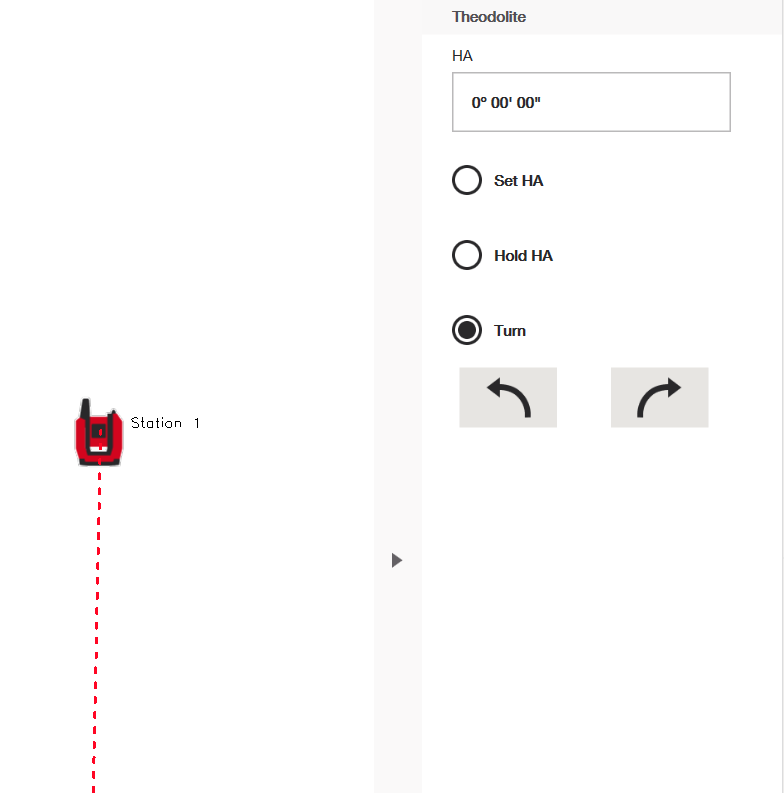

Registerkarte der Steuerung der horizontalen Winkel nach Aktualisierung von HA:

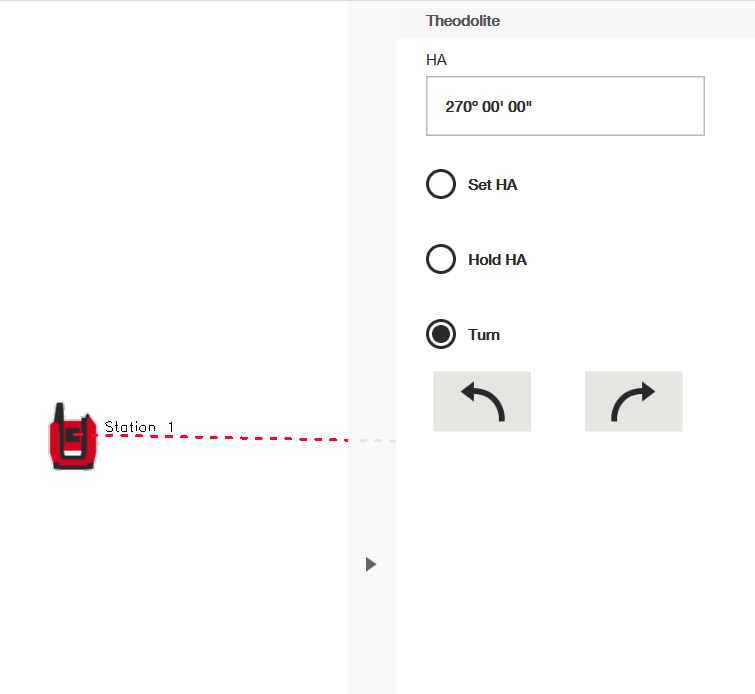

Registerkarte der Steuerung der horizontalen Winkel nach Drehung des Winkels um 90°:

Beispiele für die Verwendung der Theodolit-Anwendung

Beispiel 1: Messen des Winkels zwischen zwei Punkten

Die Anwendung kann verwendet werden, um den Winkel zwischen zwei bekannten Punkten zu messen.

  • Messen Sie den ersten Punkt und setzen Sie ihn auf HA = 0°
  • Drehen Sie zur zweiten Punktposition
  • Lesen Sie den horizontalen und vertikalen Winkel zwischen den beiden Punkten ab
    (live oder nach der Messung, je nach Einstellung der Live-Messung)

Dies ist nützlich für Ausrichtungsüberprüfungen und Winkelkontrollen.

Beispiel 2: Erstellen einer 90°-senkrechten Linie

Die Theodolit-Anwendung kann verwendet werden, um eine senkrechte Richtung von einer bekannten Referenz aus zu erstellen.

  • Messen Sie einen Referenzpunkt
  • Setzen Sie HA = 0°
  • Drehen Sie die Richtung um 90°
  • Messen oder erfassen Sie Punkte entlang der senkrechten Linie

Dieser Arbeitsablauf wird häufig für rechtwinklige Layouts und das Erstellen senkrechter Elemente verwendet.

Beispiel 3: Erweiterung von Rasterlinien

Rasterlinien können erweitert werden, wenn nur teilweise Geometrie vorliegt.

  • Positionieren Sie Ihr Gerät (wahrscheinlich POS 150 oder 180) direkt über einem Rasterkreuzungspunkt
  • Messen Sie einen zweiten Punkt entlang einer bekannten Rasterlinie
  • Drehen Sie die Richtung nach Wunsch (z. B. 90°)
  • Messen oder erfassen Sie Punkte entlang der erweiterten Rasterlinie(n)

Dies ist nützlich, wenn Rasterkreuzungen vor Ort teilweise blockiert oder nicht vorhanden sind.

Beispiel 4: Überprüfung der Installation-Ausrichtung

Die Theodolit-Anwendung kann verwendet werden, um die Ausrichtung installierter Elemente zu überprüfen.

  • Definieren Sie eine Referenzrichtung anhand eines vorhandenen Elements
  • Drehen Sie zur Position des installierten Elements
  • Vergleichen Sie den gemessenen Winkel mit dem erwarteten Wert

Dies unterstützt schnelle Qualitätskontrollen ohne Stationierung.

Beispiel 5: Erstellen von winkligen Layout-Punkten

Winklige Punkte können relativ zu einer Referenzrichtung erstellt werden.

  • Messen Sie den Referenzpunkt
  • Setzen Sie HA = 0°
  • Drehen Sie zum gewünschten Winkel (z. B. 45° oder 135°)
  • Messen und erfassen Sie Punkte entlang dieser Richtung

Dies ist nützlich für winklige Wände, Rampen oder nicht-orthogonale Layouts.

Beispiel 6: Relative Orientierung ohne Koordinaten

In frühen Projektphasen oder bei Nachrüstungen kann die Theodolit-Anwendung ohne ein definiertes Koordinatensystem verwendet werden.

  • Messen Sie eine bekannte physische Referenz
  • Verwenden Sie diese als Richtungsbasis
  • Messen oder erstellen Sie Punkte relativ zu dieser Richtung

Dies ermöglicht produktives Arbeiten, auch wenn keine absolute Positionierung verfügbar ist.
