Die Align Vertical-Anwendung wird verwendet, um die vertikale Ausrichtung von Punkten an Wänden oder anderen vertikalen Flächen zu messen. Sie liefert klare Korrekturwerte, die anzeigen, wie weit ein Punkt von einer perfekt vertikalen Linie abweicht. Die Totalstation muss nicht stationiert werden, um Align Vertical zu verwenden.
Die Anwendung arbeitet mit relativen Messungen und ist nicht auf absolute Koordinaten angewiesen.
Ein hilfreiches Video zur Anwendung finden Sie unten:
So verwenden Sie die Align Vertical-Anwendung
- Projekt öffnen: Öffnen Sie zunächst ein beliebiges Projekt auf dem Tablet.
- Anwendung öffnen: Öffnen Sie die Align Vertical-Anwendung entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
- Wenn die Anwendung nicht auf dem Startbildschirm verfügbar ist, wählen Sie „Shortcut hinzufügen“ und fügen Sie die Align Vertical-Anwendung hinzu.
- Ersten Punkt (Basispunkt) auswählen: Messen Sie den ersten Punkt auf der vertikalen Fläche entweder durch direkte Messung oder über einen vorhandenen Kontroll- oder Lagepunkt.
- Wählen Sie das Symbol mit den drei Dreiecken, um diesen Punkt als Basispunkt festzulegen.
- Dieser Basispunkt dient als vertikale Referenz für alle weiteren Messungen.
- Weitere Punkte messen: Bewegen Sie die Kamera zum nächsten Punkt auf derselben vertikalen Fläche, um die Messungen und Korrekturwerte abzulesen.
- HD (Horizontale Distanz): Die horizontale Entfernung, gemessen von der echten Vertikallinie des Basispunkts bis zum aktuell gemessenen Punkt.
- SD (Schrägdistanz): Die direkte Schrägdistanz, gemessen vom Basispunkt bis zum aktuell gemessenen Punkt.
- dH (Höhenunterschied): Der echte vertikale Höhenunterschied zwischen dem Basispunkt und dem aktuell gemessenen Punkt.
- Folgende Korrekturen werden angezeigt:
- Rechts / Links:
- Rechts bedeutet, dass sich der gemessene Punkt links vom Basispunkt befindet und um den angezeigten Wert nach rechts korrigiert werden muss.
- Links bedeutet, dass sich der gemessene Punkt rechts vom Basispunkt befindet und um den angezeigten Wert nach links korrigiert werden muss.
- Vorwärts / Rückwärts:
- Vorwärts bedeutet, dass sich der gemessene Punkt näher an der Totalstation befindet und um den angezeigten Wert von der Totalstation weg bewegt werden muss.
- Rückwärts bedeutet, dass sich der gemessene Punkt weiter von der Totalstation entfernt befindet und um den angezeigten Wert zur Totalstation hin bewegt werden muss.
- Rechts / Links:
- Wiederholen Sie diesen Schritt für alle Punkte, deren vertikale Ausrichtung überprüft werden soll.
Symbol für die Align Vertical-Anwendung als Shortcut:

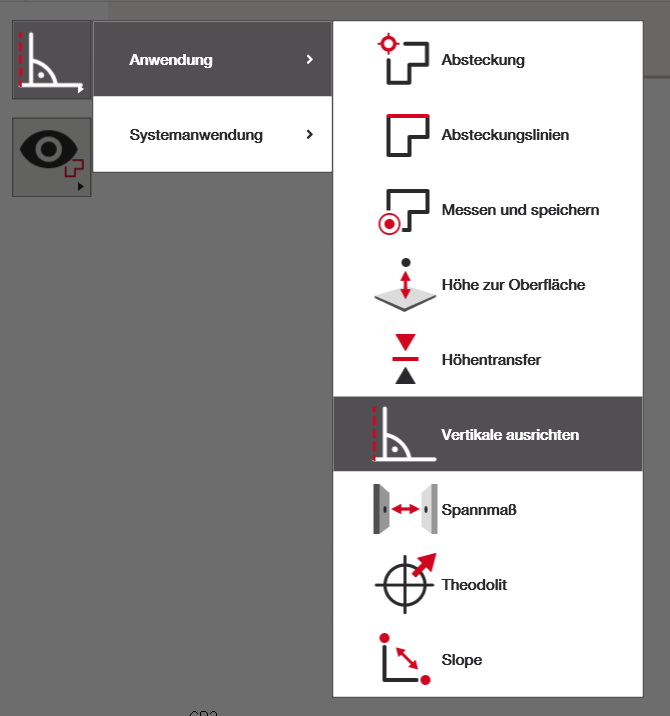

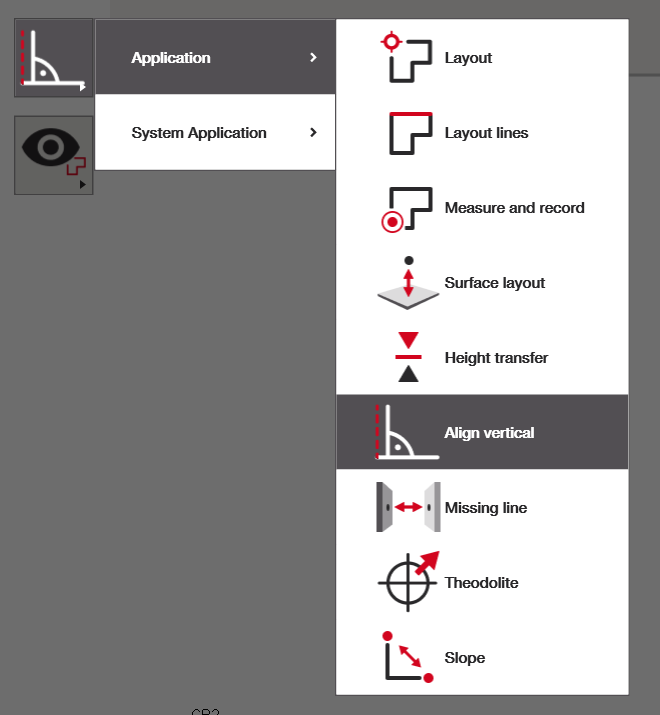

Auswahl der Align Vertical-Anwendung über das Seitenmenü der CAD-Ansicht:
CAD-Ansicht nach Auswahl der Align Vertical-Anwendung:

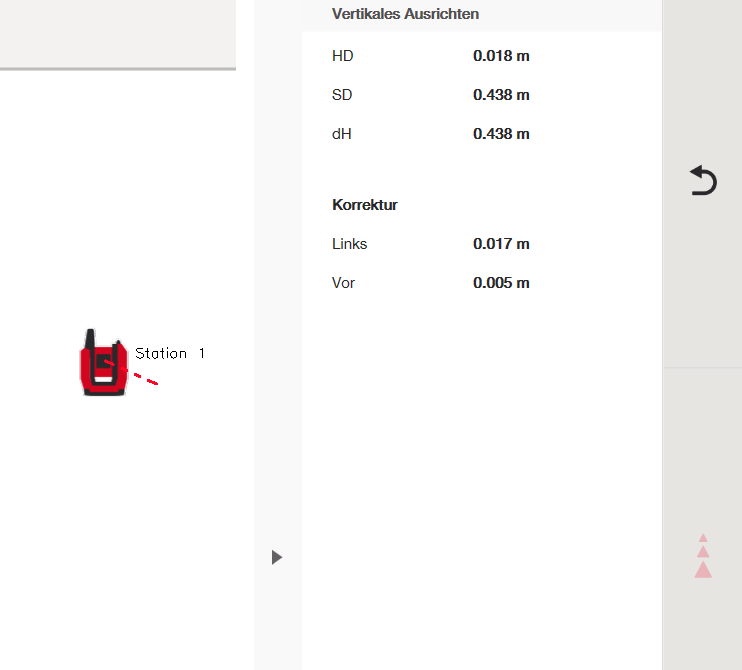

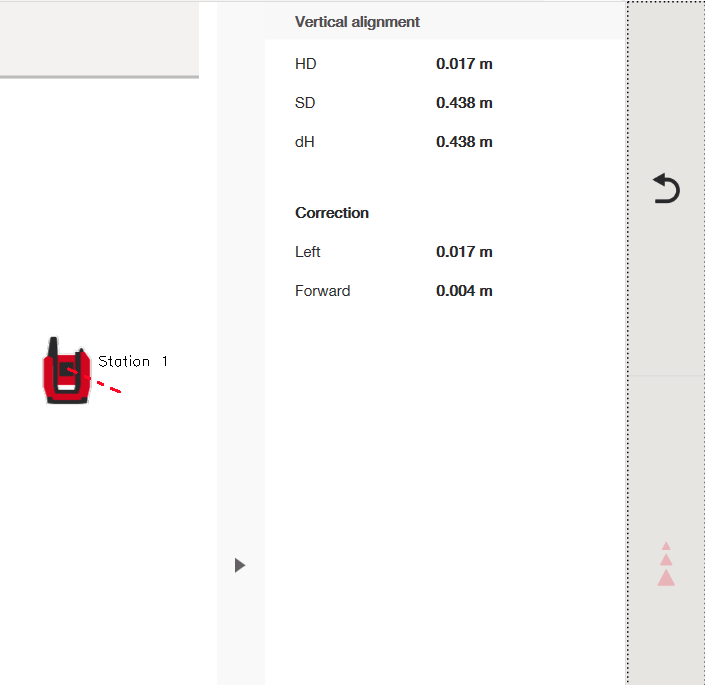

Angezeigte Korrekturwerte nach Messung eines zweiten Punktes:
- Rechts / Links:
- Rechts bedeutet, dass sich der gemessene Punkt links vom Basispunkt befindet und um den angezeigten Wert nach rechts korrigiert werden muss.
- Links bedeutet, dass sich der gemessene Punkt rechts vom Basispunkt befindet und um den angezeigten Wert nach links korrigiert werden muss.
- Vorwärts / Rückwärts:
- Vorwärts bedeutet, dass sich der gemessene Punkt näher an der Totalstation befindet und um den angezeigten Wert von der Totalstation weg bewegt werden muss.
- Rückwärts bedeutet, dass sich der gemessene Punkt weiter von der Totalstation entfernt befindet und um den angezeigten Wert zur Totalstation hin bewegt werden muss.
Erklärung der Messwerte:
P1 ist der Basispunkt, P2 ist die aktuelle Messung des zweiten Punktes
- HD (Horizontale Distanz): Die horizontale Entfernung, gemessen von der echten Vertikallinie des Basispunkts bis zum aktuell gemessenen Punkt. (P* bis P2)
- SD (Schrägdistanz): Die direkte Schrägdistanz, gemessen vom Basispunkt bis zum aktuell gemessenen Punkt. (P1 bis P2)
- dH (Höhenunterschied): Der echte vertikale Höhenunterschied zwischen dem Basispunkt und dem aktuell gemessenen Punkt. (P1 bis P*)
Beispiele für die Verwendung der Align Vertical-Anwendung
Die Align Vertical-Anwendung wird häufig verwendet, um die vertikale Genauigkeit während Installations- und Bauarbeiten zu überprüfen.
Beispiel 1: Überprüfung der Wandvertikalität
Die Anwendung kann verwendet werden, um zu überprüfen, ob Punkte entlang einer Wand vertikal ausgerichtet sind.
- Setzen Sie den Basispunkt am unteren Ende der Wand
- Messen Sie weitere Punkte weiter oben
- Überprüfen Sie die Korrekturwerte, um Abweichungen zu erkennen
Dies hilft sicherzustellen, dass Wände lotrecht sind.
Beispiel 2: Überprüfung der Ausrichtung von Säulen oder Pfeilern
Säulen oder Pfeiler können auf vertikale Ausrichtung überprüft werden.
- Setzen Sie den Basispunkt am Fuß der Säule
- Messen Sie Punkte entlang der Höhe der Säule
- Verwenden Sie die Korrekturwerte, um zu bestimmen, ob eine Anpassung erforderlich ist
Beispiel 3: Ausrichtung von Fassadenelementen
Die Anwendung kann verwendet werden, um die vertikale Ausrichtung von Fassadenplatten oder Bauelementen zu überprüfen.
- Setzen Sie einen Basispunkt auf der ersten Platte
- Messen Sie Punkte auf benachbarten Platten
- Vergleichen Sie die Korrekturwerte, um eine gleichmäßige vertikale Ausrichtung sicherzustellen
Beispiel 4: Überprüfung der vertikalen Installation von Rohren oder Schächten
Vertikale Rohre, Schächte oder Kanäle können während der Installation überprüft werden.
- Messen Sie den unteren Referenzpunkt
- Messen Sie höhere Punkte entlang der Installation
- Verwenden Sie die Korrekturwerte, um die vertikale Installation zu bestätigen
Beispiel 5: Qualitätskontrolle und Verifikation
Align Vertical ist nützlich für schnelle Qualitätsprüfungen.
- Erkennen Sie Abweichungen frühzeitig
- Reduzieren Sie Nacharbeiten, indem Sie Ausrichtungsprobleme sofort korrigieren
