POA 70: Vorteile, Anwendungsfälle und Genauigkeit erklärt

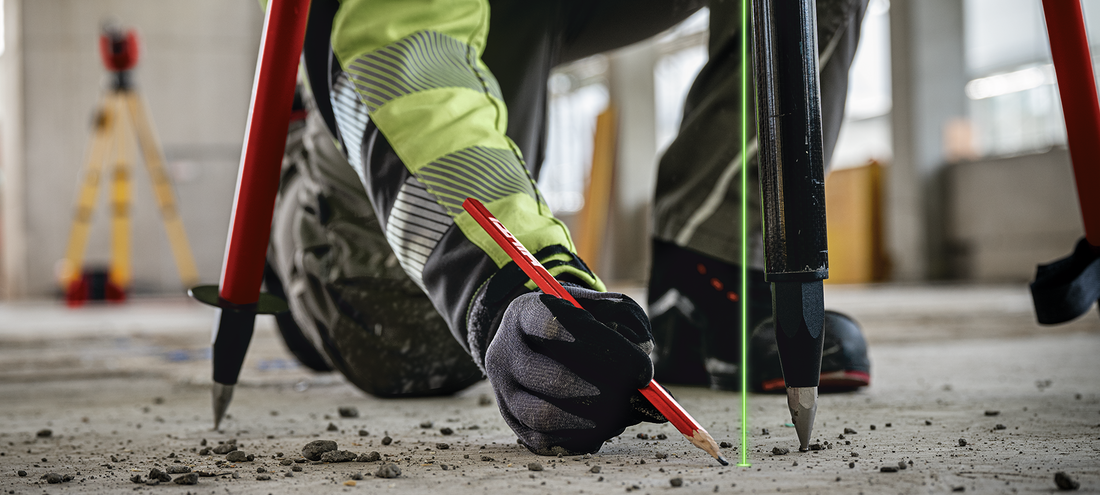

Der POA 70, oder Hiltis „Layout-Punkt-Laser“, ermöglicht es Vermessungsteams, eine hohe Genauigkeit zu erreichen und gleichzeitig ihren Arbeitsablauf erheblich zu vereinfachen – insbesondere unter komplexen und unvollkommenen Baustellenbedingungen. Mit dem POA 70 können Sie Layout-Punkte direkt auf den Boden oder die Decke übertragen, indem Sie einen sichtbaren Laserpunkt verwenden.

Durch die Kombination eines Lotlasers mit Prismausrichtung vereinfacht der POA 70 traditionelle Layout-Arbeitsabläufe und verbessert die Produktivität erheblich – besonders unter realen Baustellenbedingungen.

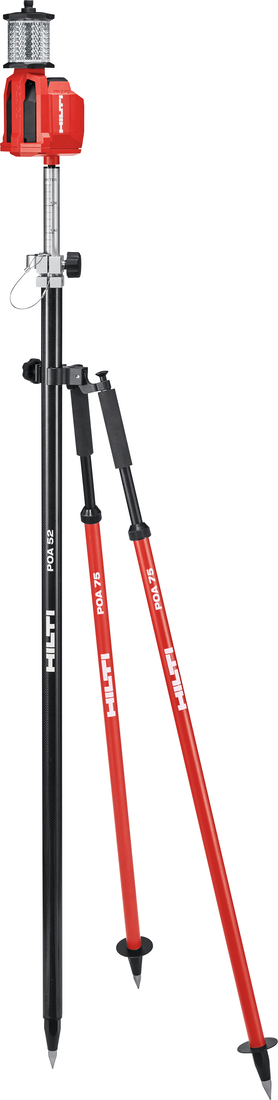

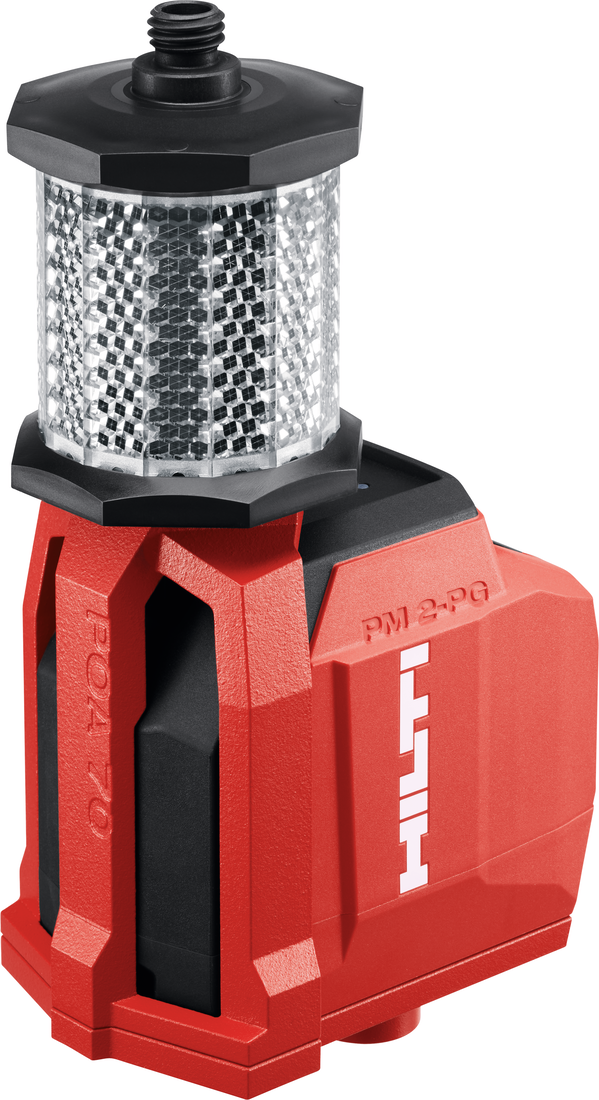

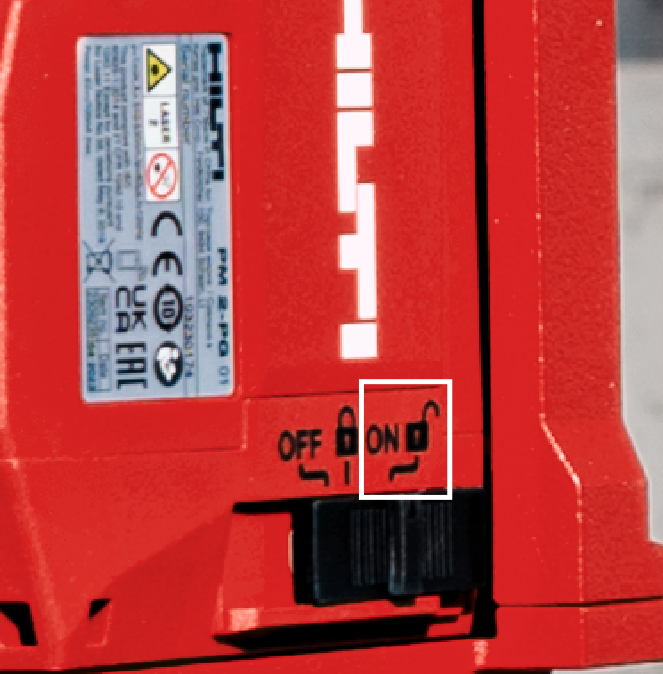

Keine komplexe Einrichtung erforderlich: Der POA 70 Layout-Punkt-Laser ist ein standardmäßiger Hilti 2-Punkt-Lotlaser, der bereit ist, oben an Ihrer Prismastange befestigt zu werden. Sobald er befestigt ist, schrauben Sie Ihr Prisma auf und können sofort arbeiten. Es sind keine Software- oder Hardwareänderungen notwendig; es ist eine „Plug-and-Play“-Lösung.

Hauptvorteile

1. Hohe Genauigkeit durch Prisma-zu-Laser-Ausrichtung

Der POA 70 verwendet einen Lotmechanismus, um das Prismazentrum auf den grünen Laserpunkt am Boden oder an der Decke auszurichten
Entwickelt, um die Genauigkeitsanforderungen für Layouts zu erfüllen (+/- 3 mm (~1/8") für Schlüsselanwendungen)

Die Genauigkeit bleibt auch ohne perfekte Stangenpositionierung erhalten – geringeres Risiko von menschlichen oder Gerätefehlern.

2. Kein Ausrichten der Prismastange erforderlich; schnelleres Layout

Eliminiert die Notwendigkeit für Libellen-Ausgleich oder ständige Stangenanpassungen (leichte Übernahme der Lösung)
Vereinfacht die Navigation direkt zum Punkt
Höhe der Stange und Stangenneigung wirken sich nicht negativ auf die Genauigkeit aus
- Warum: Das Teleskop misst bis zur Mitte Ihres Prismas, das bereits direkt über dem Pendel des selbstnivellierenden Hilti-Lasers zentriert ist. Stangenhöhe und -neigung beeinflussen die Genauigkeit des Pendels nicht. Stellen Sie einfach sicher, dass Ihre Neigung nicht den sichtbaren Bereich des Lotlasers überschreitet.

Layout-Aufgaben können 2–3× schneller erledigt werden – es ist nicht notwendig, ständig die Libelle zu überprüfen oder die Stange neu zu kalibrieren.

3. Verbesserte Ergonomie und Sichtlinie

Ermöglicht es Bedienern, konstanter im Stehen zu arbeiten
Reduziert Bücken, Knien und Umpositionieren
Verringert die Notwendigkeit, ständig die Hände an den Nivellierbeinen des Zweibeins für die Prismastange zu haben
Erhält die Sichtlinie zur Totalstation in verstellbaren Höhen

Weniger Ermüdung, schnellere und komfortablere Arbeitsabläufe.

Reale Anwendungsfälle auf der Baustelle

Der POA 70 löst viele Herausforderungen, mit denen traditionelle Layout-Methoden Schwierigkeiten haben:

Schwierige Bodenverhältnisse

Kies, Erde oder Gras können das Identifizieren Ihres Punktes mit einer Prismastange erschweren
Das Stabilisieren des POA 70, um dann die genaue Laserposition zu erkennen, gewährleistet Genauigkeit und Schnelligkeit beim Layout

Mit POA 70: Lokalisieren Sie den Laser in einem kleinen Bereich in der Nähe der Stange und räumen Sie leicht Schmutz (auch mit dem Fuß) beiseite, um den Punkt zu finden.

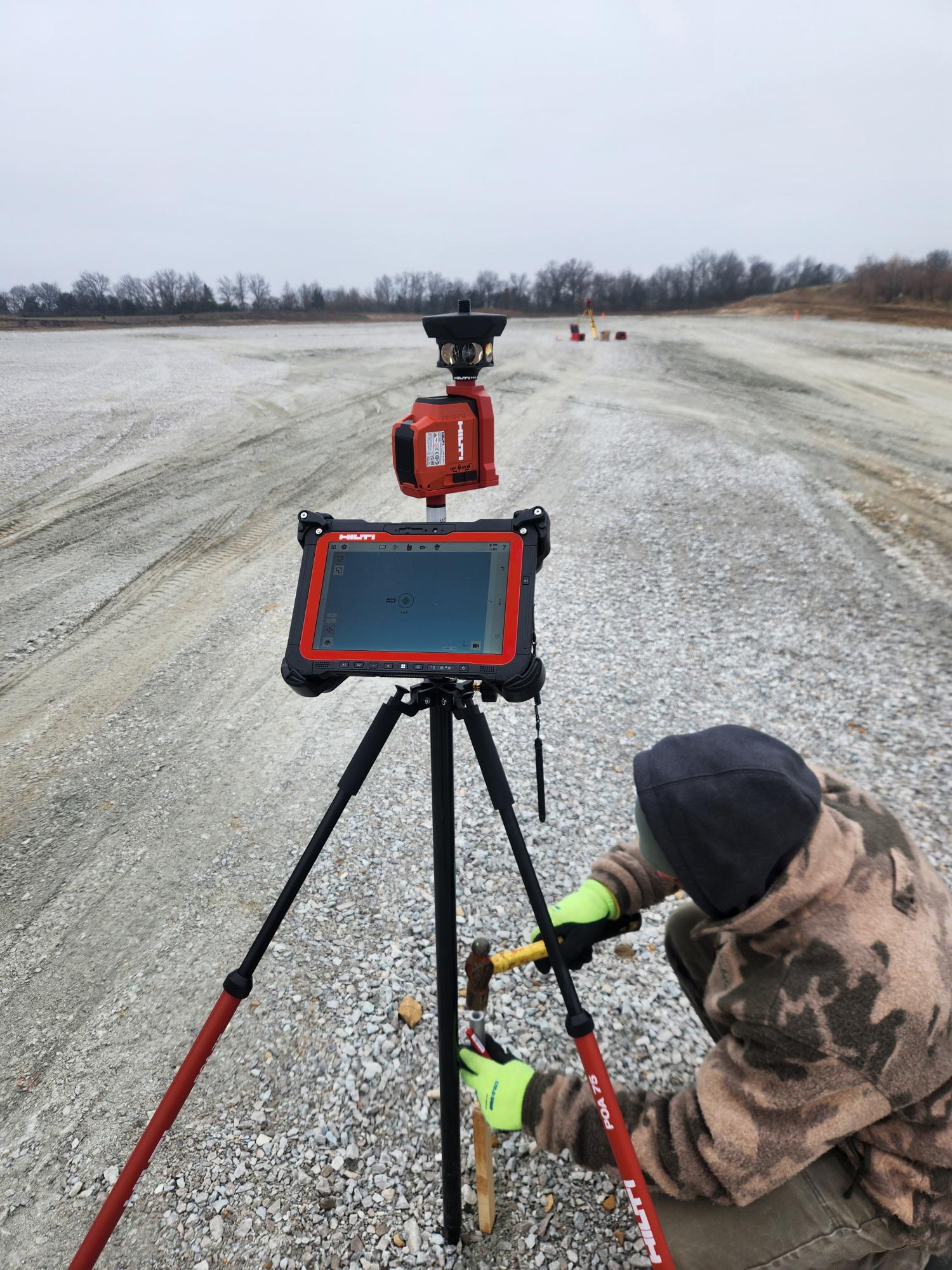

Pfosteninstallation und -anpassung

Während des Einschlagens eines Pfostens (für Punkt- oder Höhenreferenzen) können Anwender:
- Die Position nach jedem Schlag anpassen
- Den Laser auf das Pfostenzentrum ausgerichtet halten

Mit POA 70: Ermöglicht Echtzeitkorrekturen während der Installation, ohne den Prisma-Stab umständlich oben auf einen schmalen Pfosten halten zu müssen.

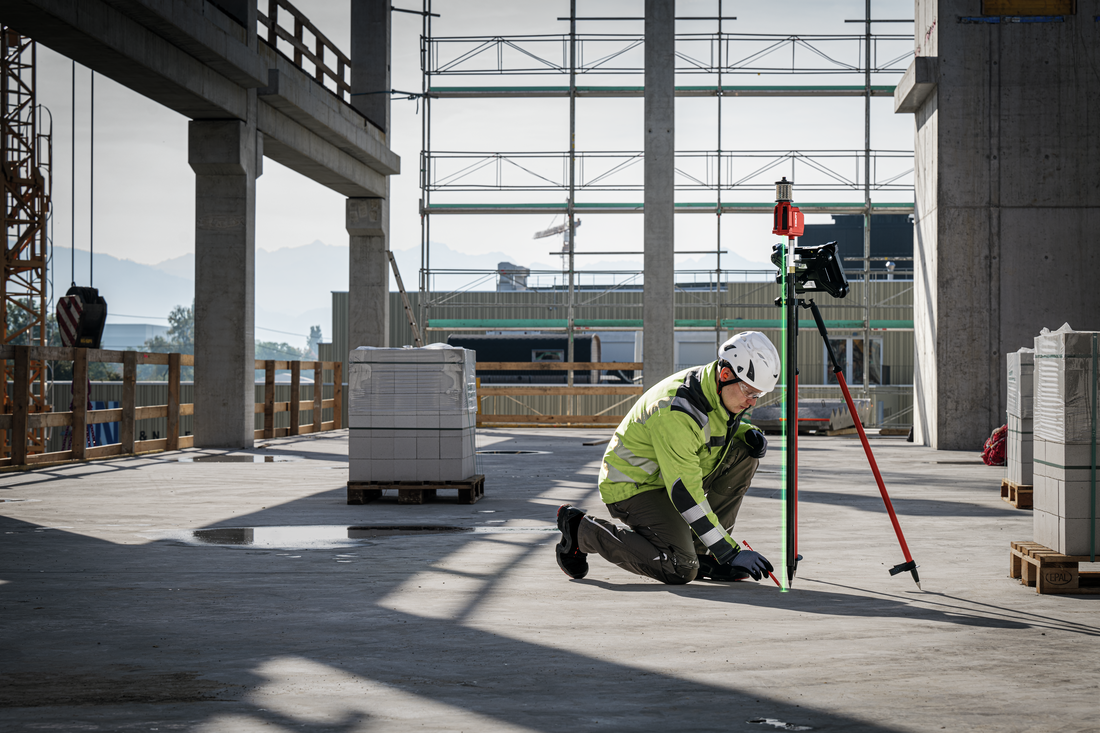

Markierungen an Kanten von erhöhten Platten, Schalungen und Oberflächen

Es ist schwierig, eine Prismastange genau an Kanten oder erhöhten Platten zu positionieren

Mit POA 70: Die Prismastange kann bequem in der Nähe der Oberfläche stabilisiert werden, während der Punktlaser den benötigten Punkt anzeigt.

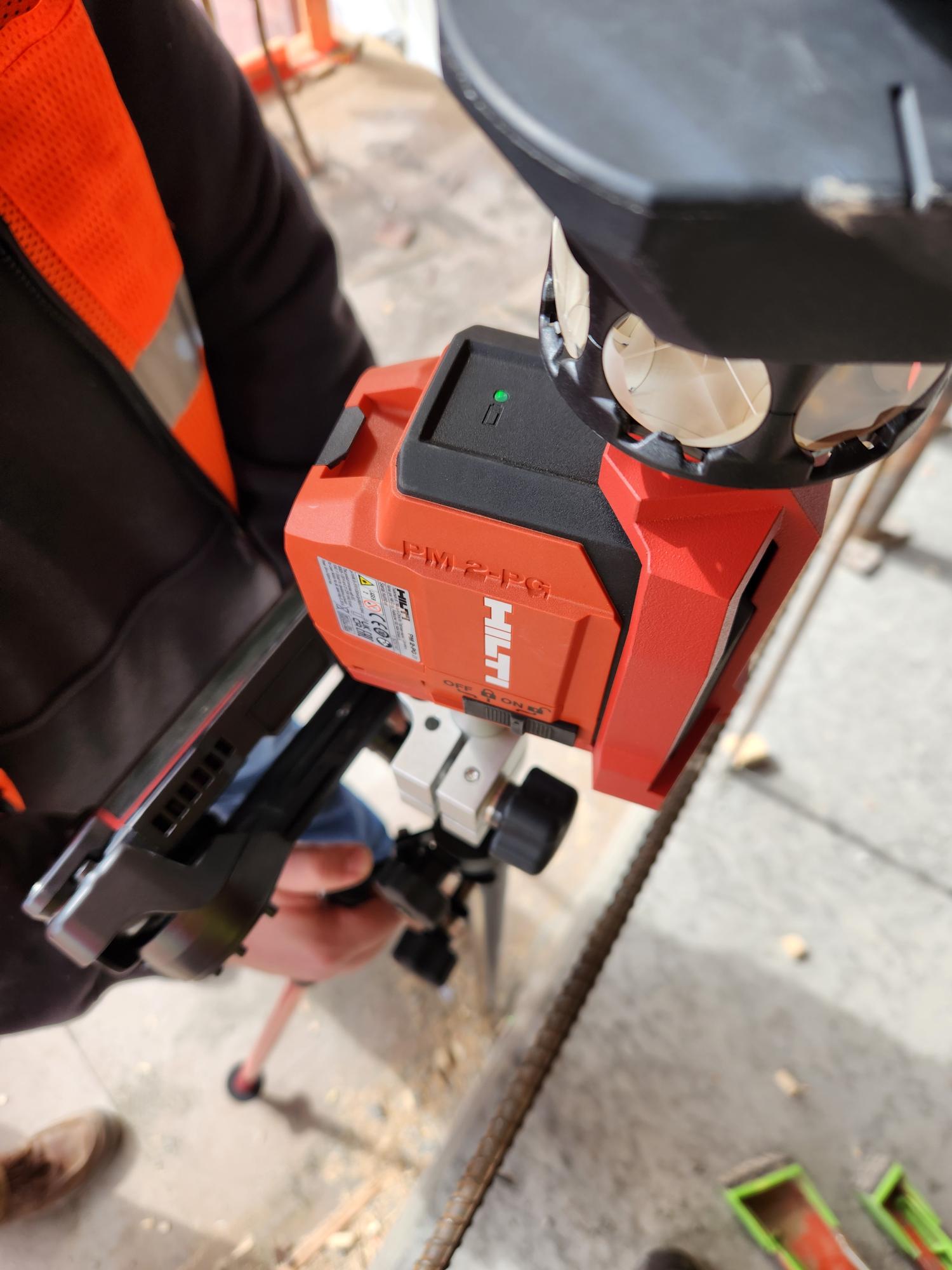

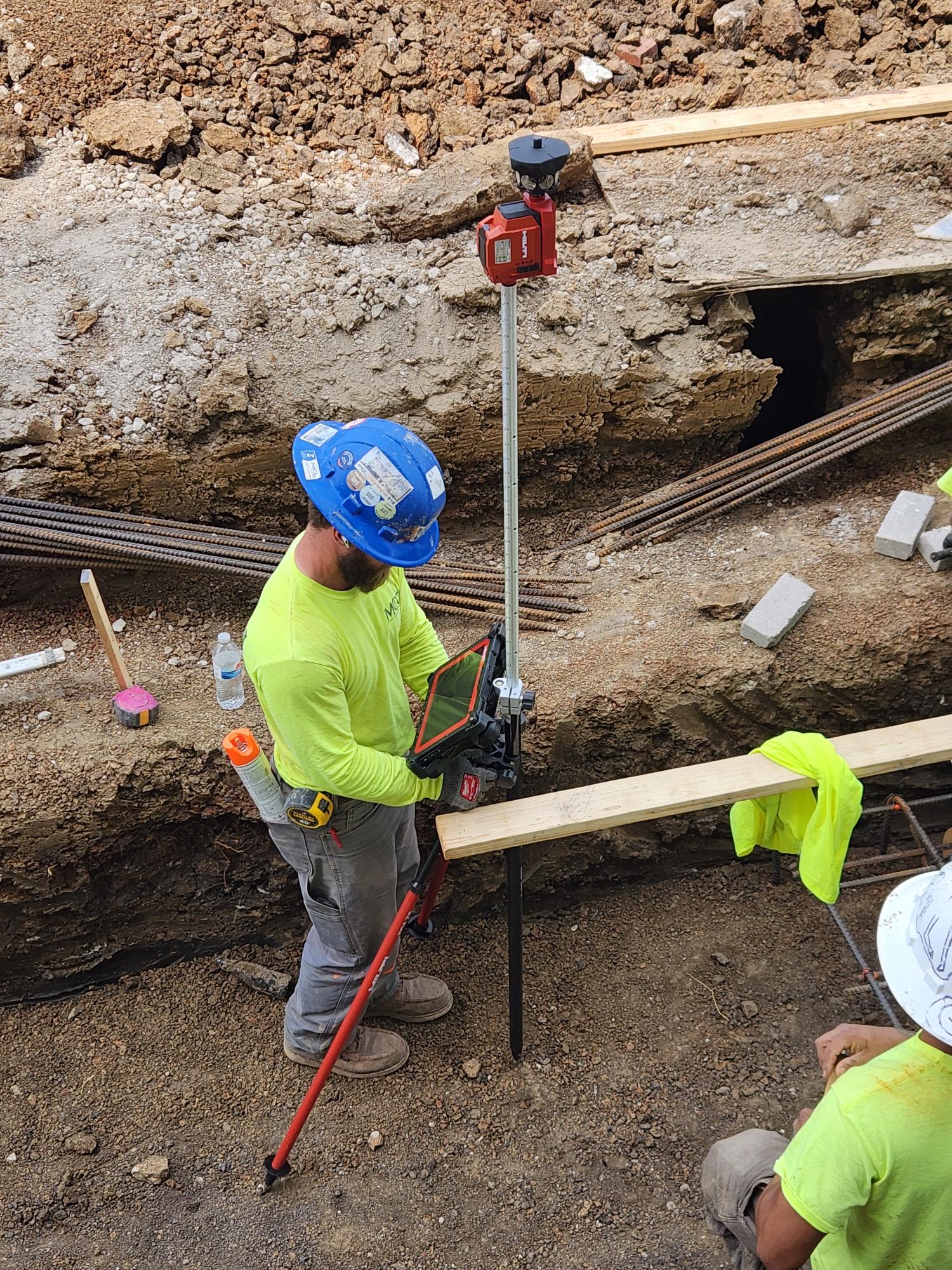

Verstopfte Bereiche (Bewehrung, enge Räume)

Bewehrungskongestion oder Hindernisse können die Stangenplatzierung blockieren

Mit POA 70: Die Prismastange kann nahe dem benötigten Punkt stabilisiert werden, während der POA 70 angepasst wird, um die Lage eines Punktes im verstopften Bereich zu identifizieren.

Beibehaltung der Punkt-Sichtbarkeit

Beim traditionellen Arbeitsablauf geht der Punkt verloren, wenn die Stange entfernt wird

Mit POA 70: Einfach sichtbaren Bezugspunkt während des Übergangs von der Prismastangenplatzierung zur Punktmarkierung beibehalten.

Visualisierung von Boden- und Deckenpunkten zusammen

Dank des durch den unteren und oberen Teil des POA 25 zentrierten Lochs können Anwender einen Layout-Punkt auf dem Boden markieren und gleichzeitig seine vertikale Ausrichtung leicht referenzieren. So können sie schnell nach oben schauen und visualisieren, wo der Punkt an der Decke projiziert wird oder potenzielle Konflikte wie Lüftungskanäle, Sprinklerrohre oder andere Hindernisse erkennen.

Genauigkeitsüberlegungen

Der POA 70 bietet eine hochwirksame und genaue visuelle Referenz für Layout-Markierungen. Obwohl der Laser leicht über dem Prismazentrum positioniert ist, ist das System so konstruiert, dass die Genauigkeit innerhalb typischer Baumaßtoleranzen erhalten bleibt. Geringfügige Abweichungen können auftreten, wenn die Stange geneigt ist. Für kritische Punkte, die maximale Präzision erfordern, wird eine Überprüfung mit Standard-Prisma-Arbeitsabläufen empfohlen.

Ein Beispiel aus einem Testumfeld: Bei 1,5 m Höhe, unter Berücksichtigung des Prisma-Versatzes vom Punktlaserpendel sowie möglicher Neigung der Prismastange, wurde bei einer leichten Stangenneigung von ca. 1,7° eine Abweichung von 3,7 mm (~1/8") festgestellt.

Wenn der POA 70 zu stark geneigt wird, ist der Laser des Pendels nicht mehr sichtbar, was Sie dazu zwingt, die Prismastange neu auszurichten. Dies verbessert einfach Ihre Fähigkeit, die Genauigkeit beizubehalten.

Weitere Erläuterungen unten:

Systemdesign

Der POA 70 richtet das Prismazentrum mit dem projizierten Laserpunkt über einen Lotmechanismus aus
Für anwendungsbezogene Genauigkeit innerhalb von Baumaßtoleranzen entwickelt

Laser-Versatz in der Realität

Der Teleskoplaser der Totalstation zielt auf das Prisma, das leicht über dem Pendel-Referenzpunkt des Lasers liegt. Dies führt zu:

Einem kleinen potenziellen Versatz bei Stangenneigung
Geringen Abweichungen, abhängig von:
- Höhe der Stange
- Grad der Neigung

Daher bestehen kleine Abweichungen, die aber innerhalb der meisten akzeptablen Baustellentoleranzen bleiben (hohe praktische Genauigkeit).

POA 70 vs. traditionelle Layout-Methoden

Merkmal	Traditionelle Prismastange	POA 70
Nivellierung erforderlich	Ja	Nein
Einrichtungsaufwand	Umständlich	Einfach
Geschwindigkeit	Langsamer	2–3× schneller
Genauigkeit	Hoch	Hoch (innerhalb der Toleranz)
Leistung bei schwierigen Bedingungen	Begrenzt	Stark

Wichtigste Erkenntnis

Der POA 70 ist ein Werkzeug zur Transformation des Arbeitsablaufs, nicht nur ein Zubehör:

Eliminiert die Notwendigkeit für Nivellierung
Ermöglicht schnellere Ausführung von Layouts
Verbessert die Nutzbarkeit unter realen Bedingungen
Erhält die Genauigkeit innerhalb der Baumaßtoleranzen
