Checkliste für die Ersteinrichtung des PLC-Tablets

Wenn Sie Ihr PLC-Tablet vor Arbeitsbeginn ordnungsgemäß einrichten, stellen Sie sicher, dass das Tablet, Hilti Construction Layout (HCL) und Ihr Layout-Tool für Ihren Arbeitsablauf konfiguriert sind.

Verwenden Sie diese Checkliste, wenn Sie ein neues PLC-Tablet einrichten oder ein Tablet für einen neuen Benutzer vorbereiten.

Schließen Sie Ihr Tablet an, drücken Sie den Ein-/Ausschalter und führen Sie die folgenden Schritte aus.

1. Schließen Sie die anfängliche Windows-Einrichtung ab

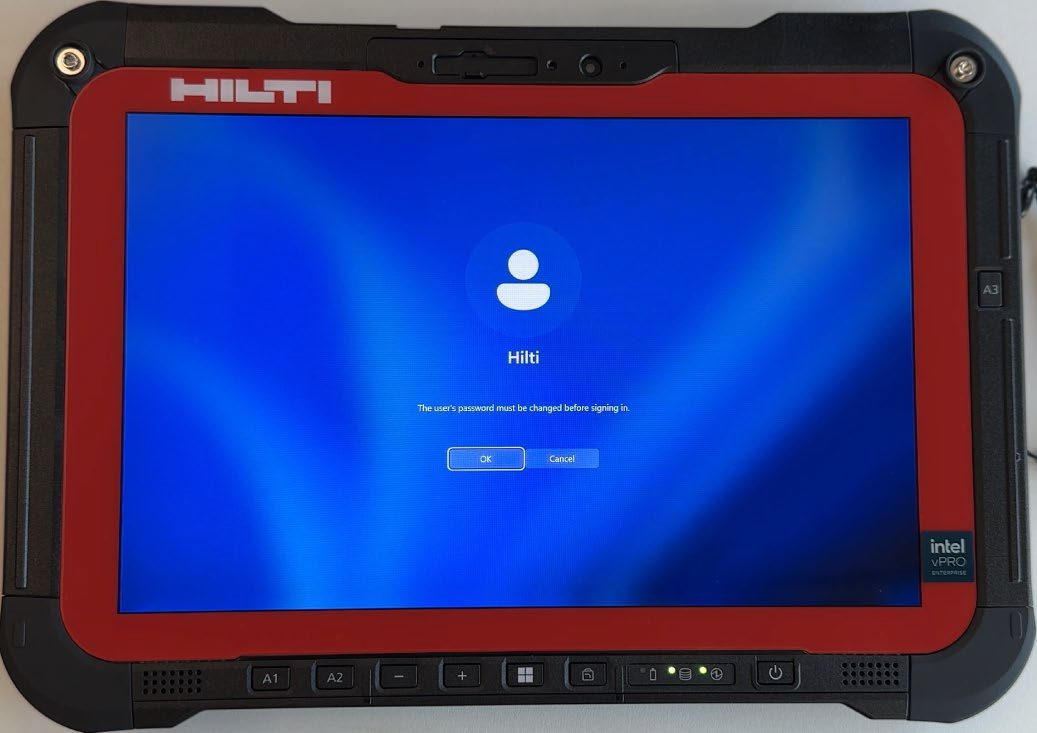

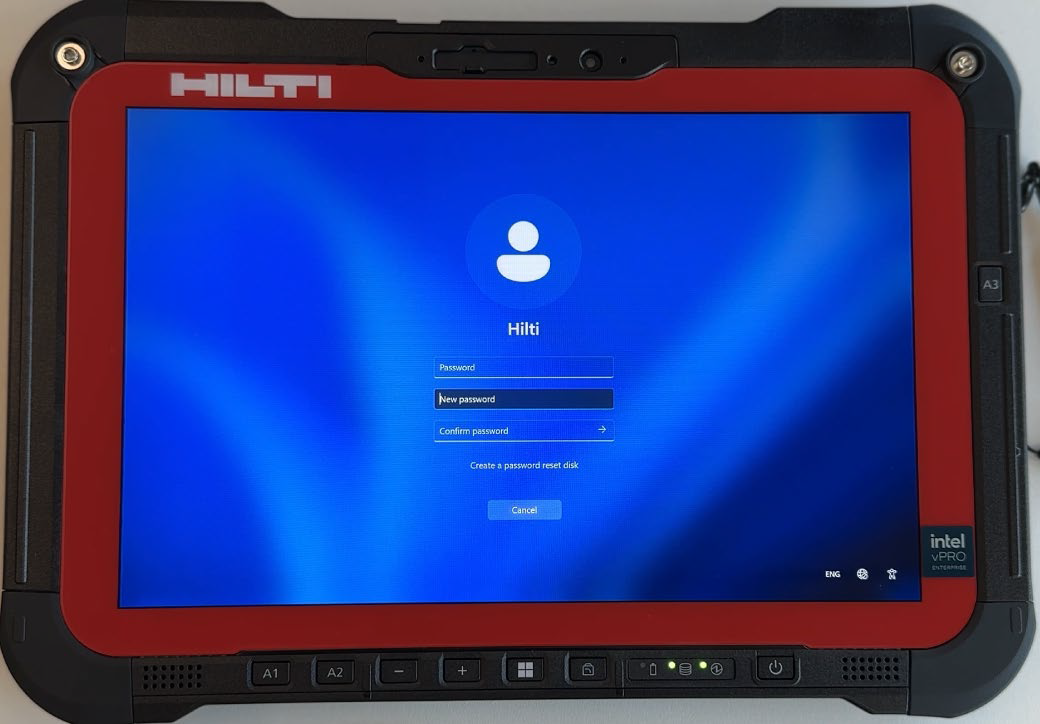

Erstellen Sie Ihr Windows-Passwort

PLC-Tablets erfordern während des ersten Starts ein vom Benutzer festgelegtes Windows-Passwort. Es ist zwar möglich, das Passwort leer zu lassen, dadurch besteht jedoch das Risiko, dass Daten vom Tablet entwendet werden, ohne dass der Benutzer davon weiß.

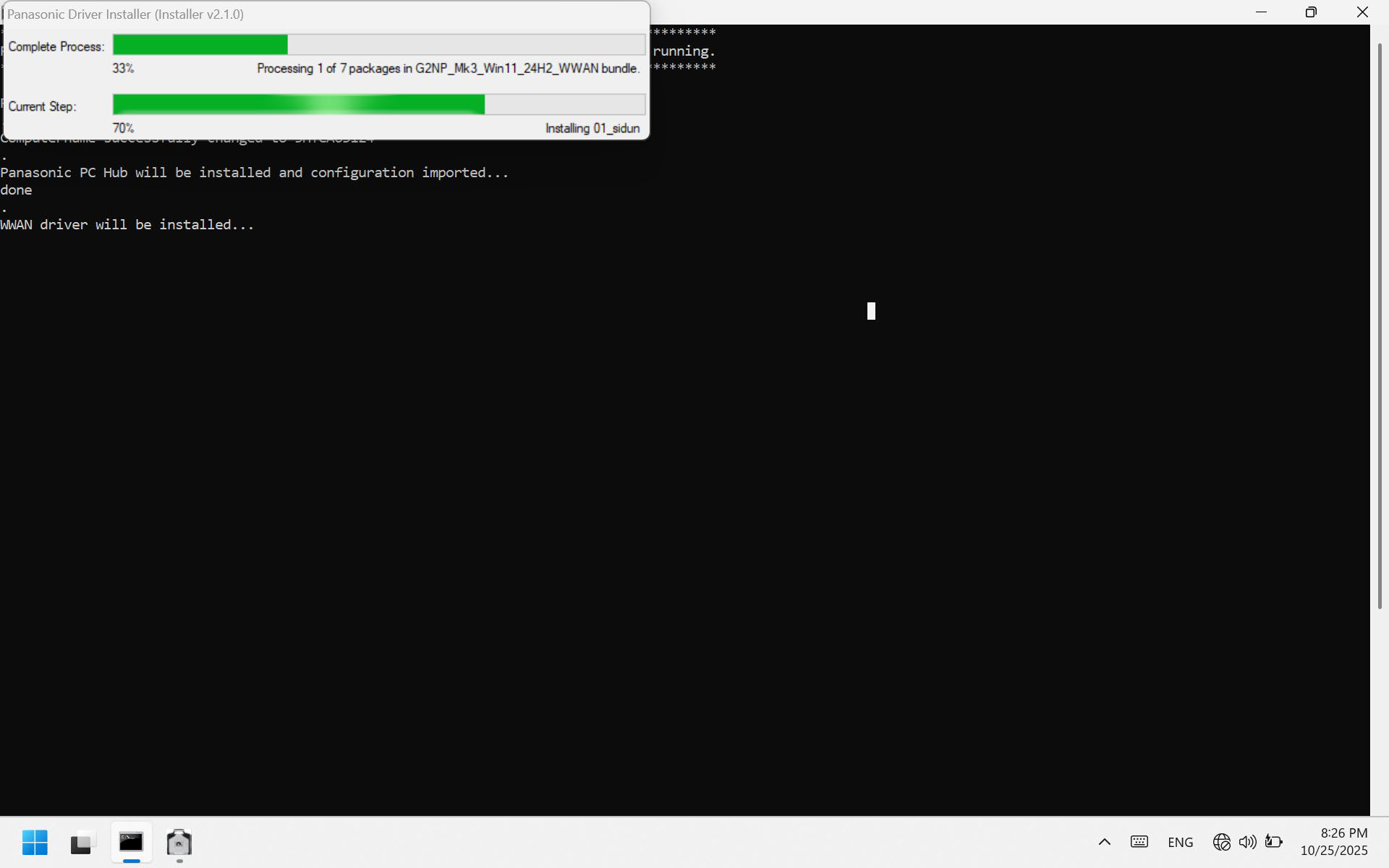

Erlauben Sie die Installation der Panasonic-Treiber (automatisch)

Möglicherweise beginnt die Installation der Panasonic-Treiber automatisch. Lassen Sie diesen Vorgang abschließen, bevor Sie mit den nächsten Schritten fortfahren.

2. Machen Sie sich mit den Desktopsymbolen vertraut

Auf dem Desktop werden mehrere automatisch erstellte Symbole angezeigt:

Hilti PSA 200 Monitor

Bitte ignorieren Sie diese Anwendung für Anwendungen des digitalen Layouts. Diese Anwendung steht nicht im Zusammenhang mit der Verwendung einer Totalstation, sondern mit dem Hilti PS 300 Ferroscan und dem Radarscanner PS 1000.

Hilti Construction Layout

Dies ist die HCL-Software, die Sie zum Ausführen Ihrer Totalstation benötigen.

Panasonic PC Hub

Hier können Sie die allgemeinen Einstellungen für Ihr Tablet aktualisieren. Weitere Informationen finden Sie in diesem Artikel.

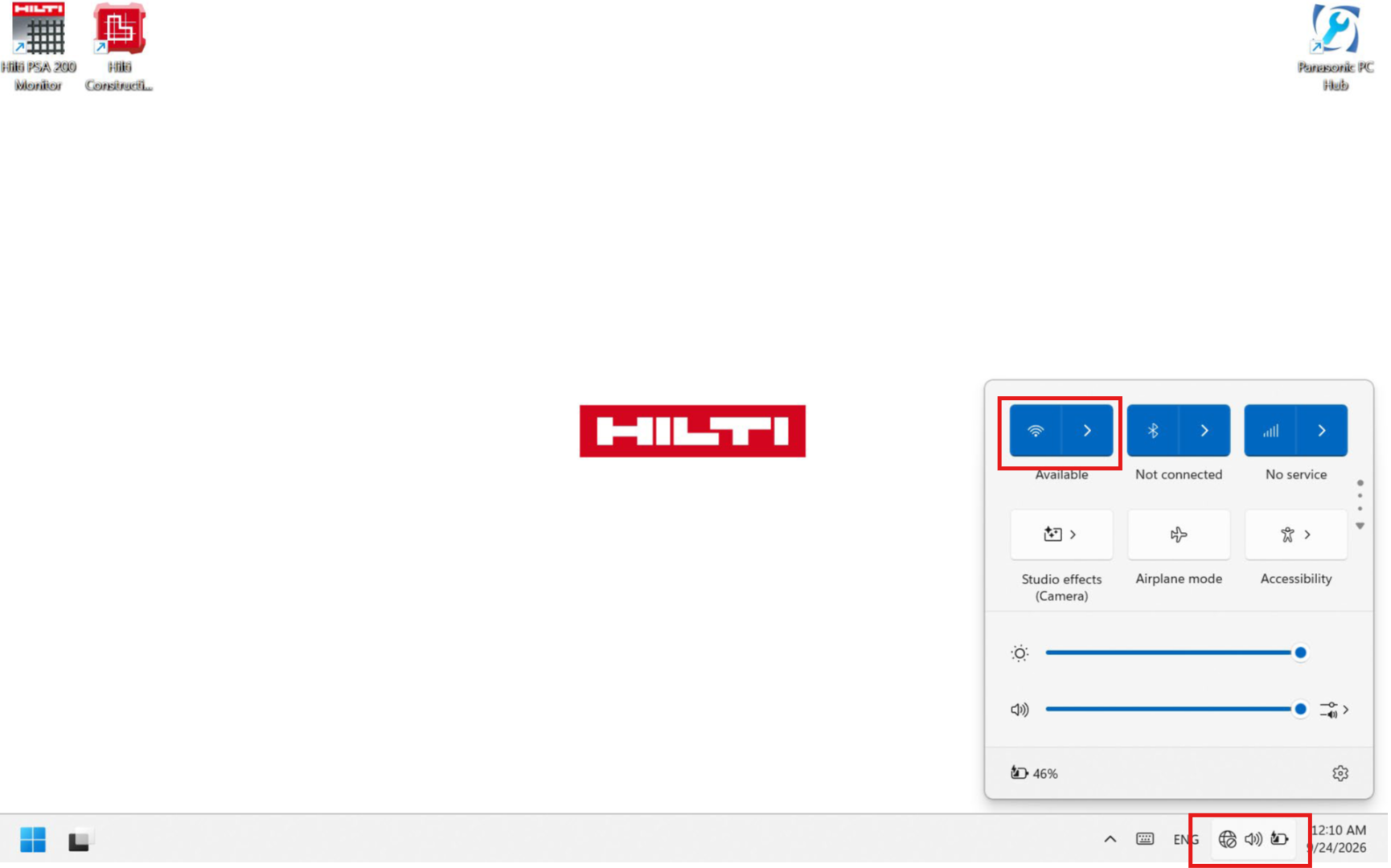

3. Verbinden Sie das Tablet mit dem WLAN und führen Sie Updates aus

Um sicherzustellen, dass alle weiteren Updates installiert werden, ist es wichtig, Ihr Tablet mit einem WLAN-Netzwerk zu verbinden.

Führen Sie Windows-Updates aus

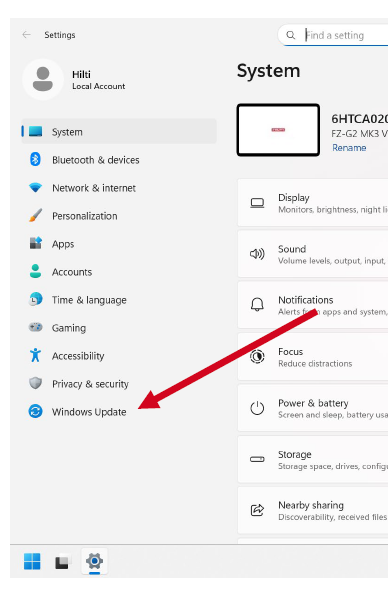

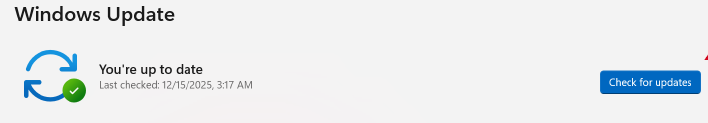

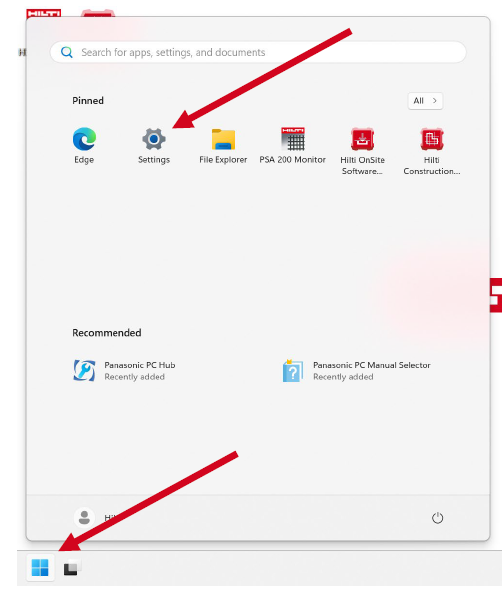

Wie auf den folgenden Bildschirmen dargestellt, gehen Sie zu Start > Einstellungen > Windows Update >Nach Updates suchen. Führen Sie diese Updates bei bestehender WLAN-Verbindung aus, starten Sie den PC neu, wenn Sie dazu aufgefordert werden, und wiederholen Sie den Vorgang, bis alle Updates installiert sind.

Hinweis: Nach der Ersteinrichtung sind Windows-Updates selten erforderlich. Es ist jedoch ratsam, bei jeder passenden Gelegenheit nach Updates zu suchen. Möglicherweise gibt es wichtige Treiberupdates, die sicherstellen, dass Tool, Tablet, Bluetooth und WLAN ordnungsgemäß zusammen funktionieren.

Führen Sie Updates für den Panasonic PC Hub aus

Öffnen Sie nun den Panasonic PC Hub:

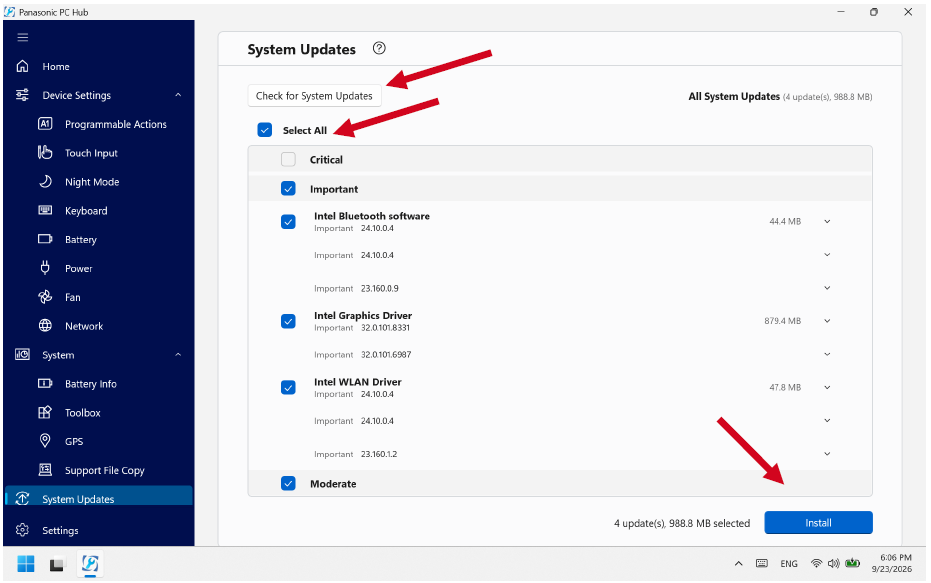

Gehen Sie zu Systemupdates > Nach Updates suchen und wählen Sie anschließend „Alle auswählen“ und dann „Installieren“:

Diese Systemupdates überprüfen, ob die Panasonic-spezifischen Treiber und die Software für das Tablet selbst auf dem neuesten Stand sind. Sie können außerdem wichtig sein, um sicherzustellen, dass Tool, Tablet, Bluetooth und WLAN ordnungsgemäß zusammen funktionieren.

Führen Sie HCL-Updates aus

Öffnen Sie nun Hilti Construction Layout:

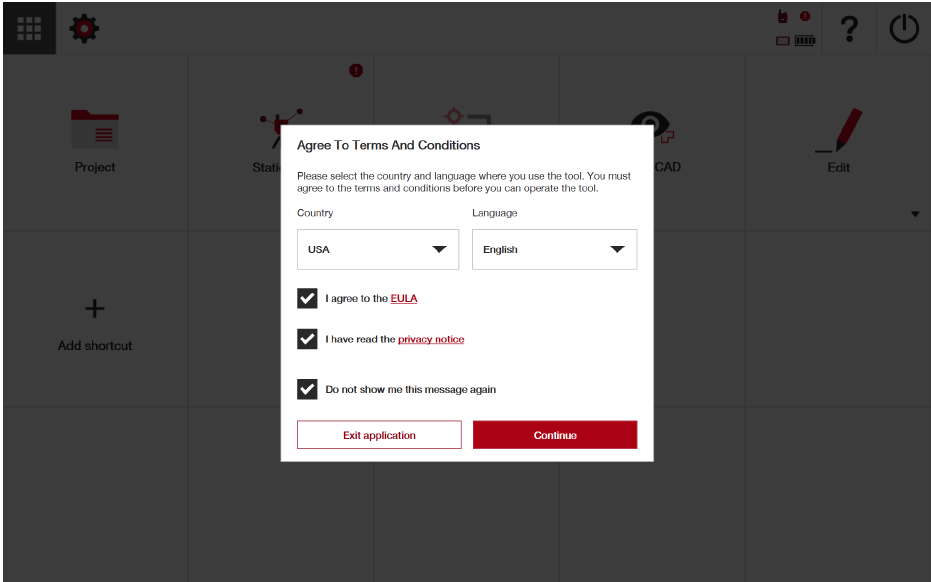

Stimmen Sie den Nutzungsbedingungen zu, wenn Sie dazu aufgefordert werden:

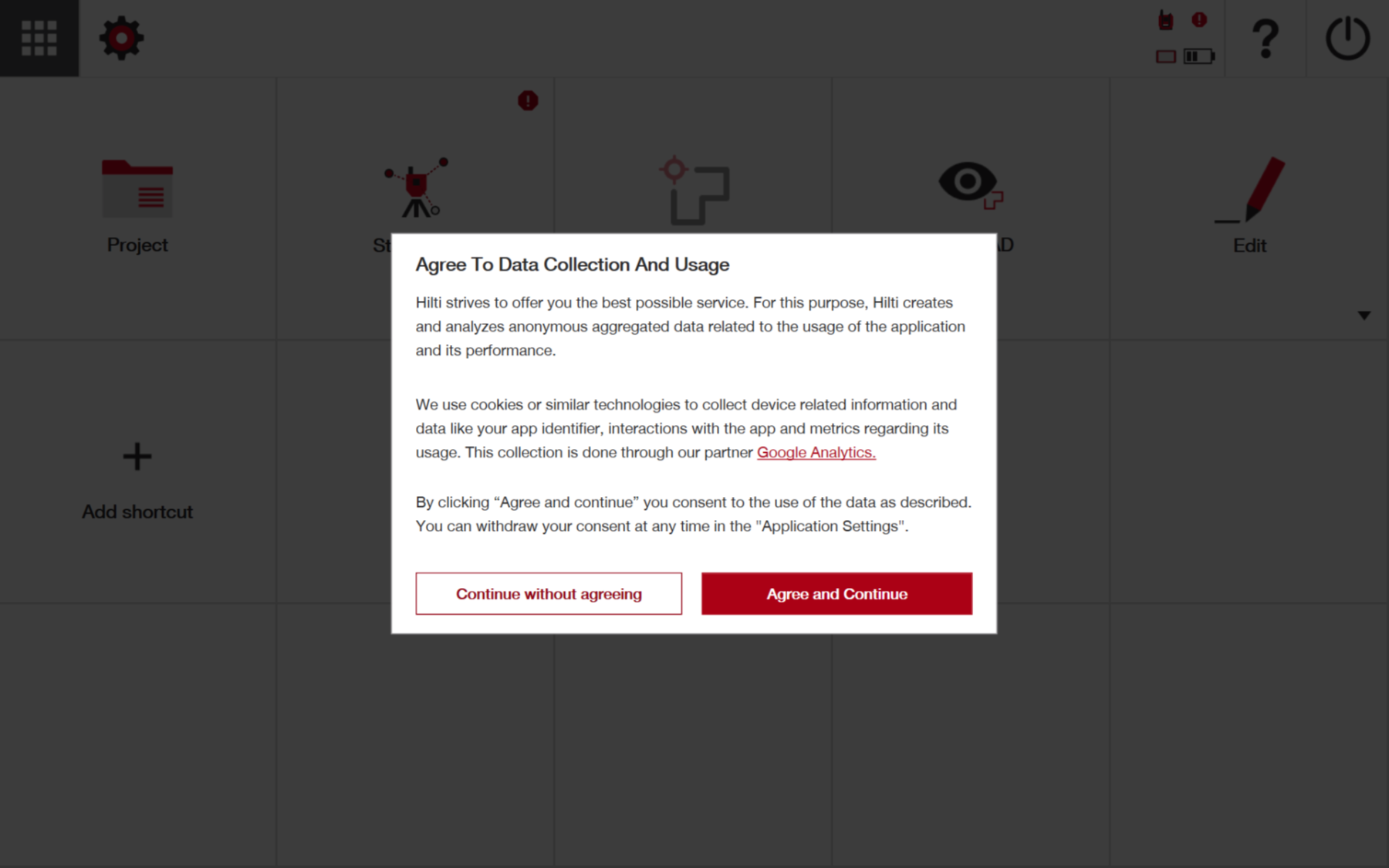

Wählen Sie bei entsprechender Aufforderung Ihre Einstellung zur Datenerfassung:

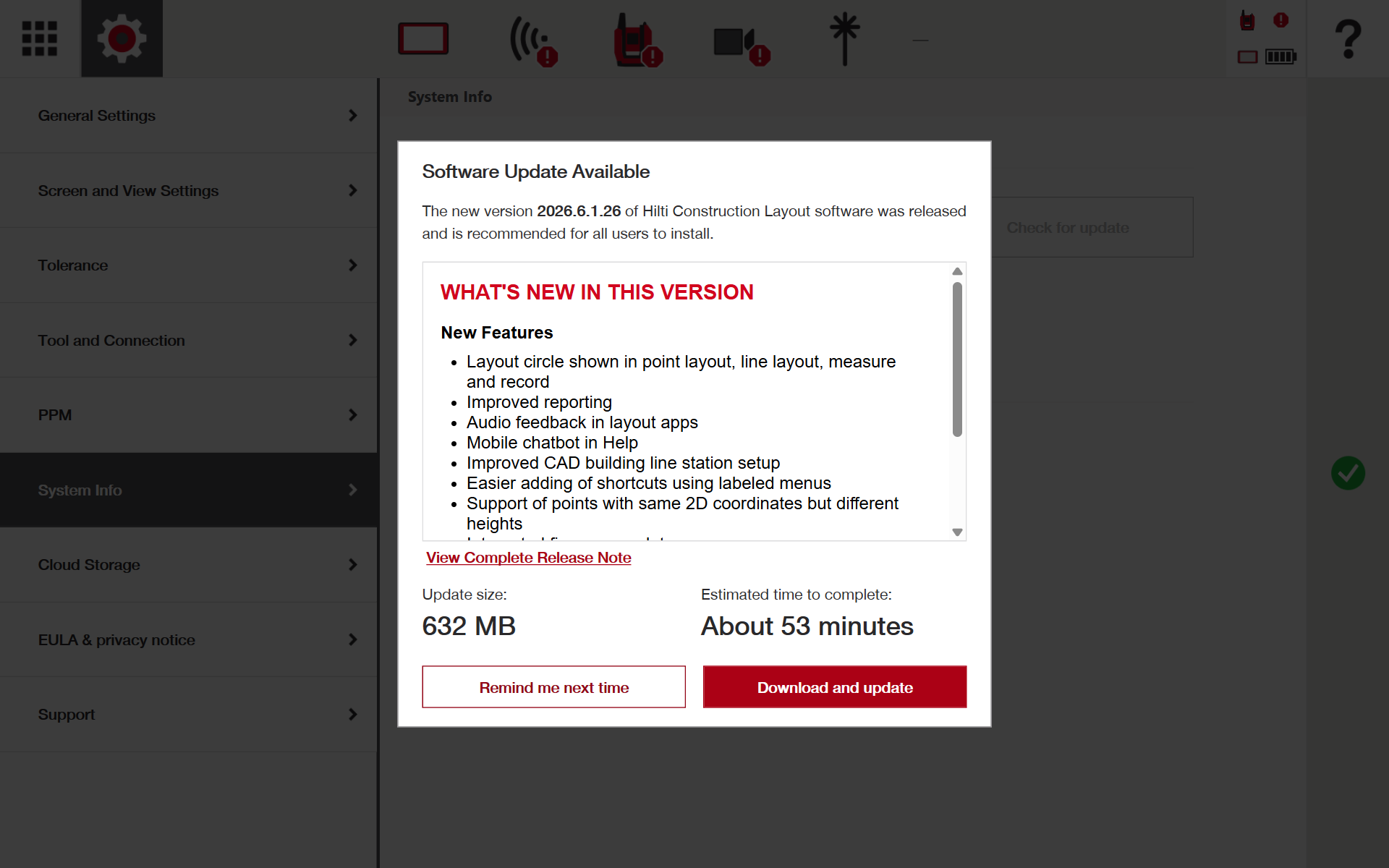

Gehen Sie zu Einstellungen > Systeminformationen > Nach Update suchen und wählen Sie bei entsprechender Aufforderung „Herunterladen und aktualisieren“:

4. Passen Sie Ihre HCL-Einstellungen an

Die HCL-Einstellungen können vollständig an Ihre Anforderungen angepasst werden. Informationen zu den verschiedenen verfügbaren Einstellungen finden Sie in diesem Artikel.

Die wichtigste Einstellung in dieser ersten Phase besteht jedoch darin, das richtige Tool (oder die richtige Kopfeinheit) auszuwählen, das bzw. die Sie mit dem Tablet verwenden werden, und die richtigen PPM-Einstellungen (Luftdruck und Temperatur) vorzubereiten.

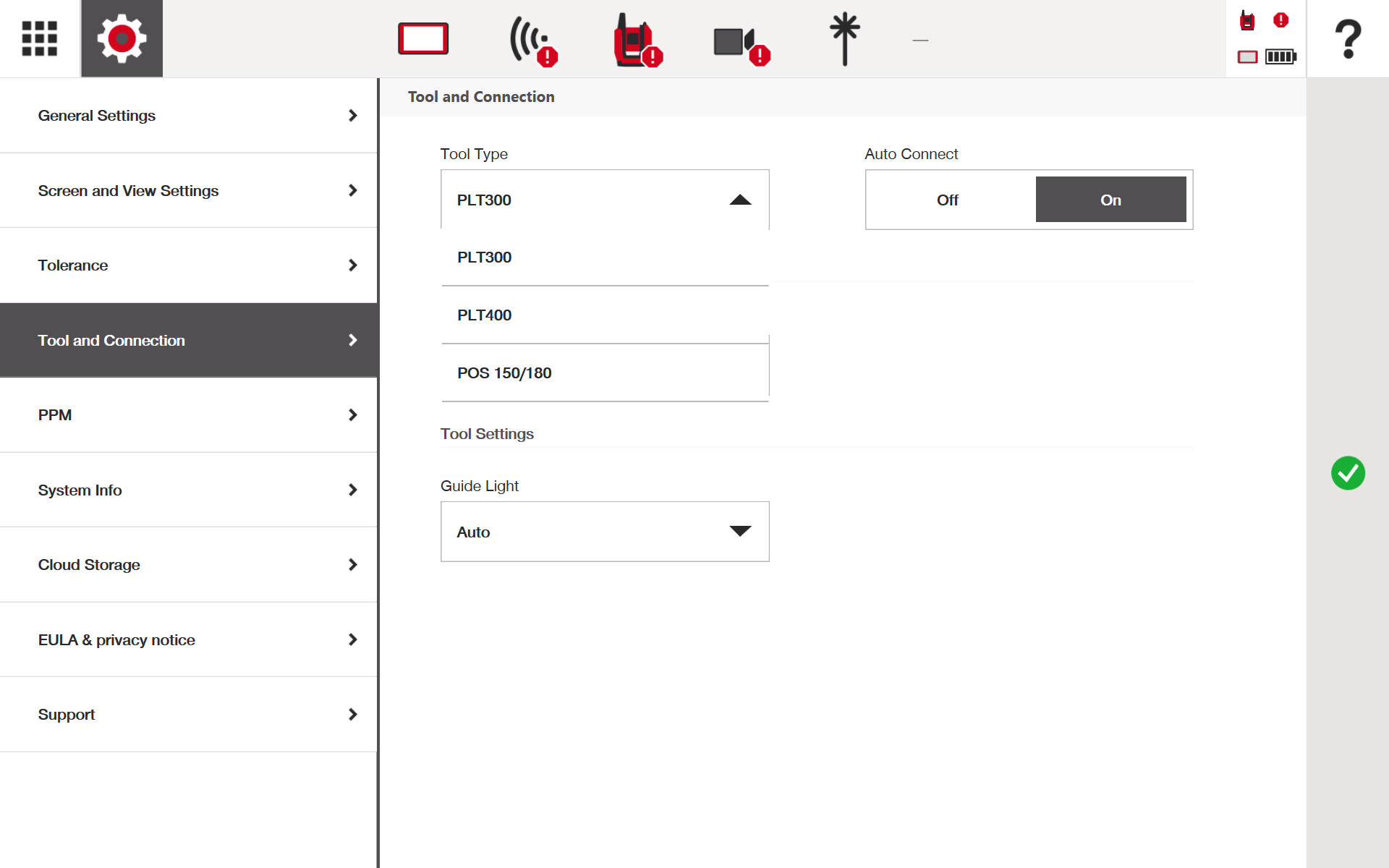

Gehen Sie zu Einstellungen > Tool und Verbindung > Tooltyp und wählen Sie das Tool aus, das Sie mit dem Tablet verwenden werden.

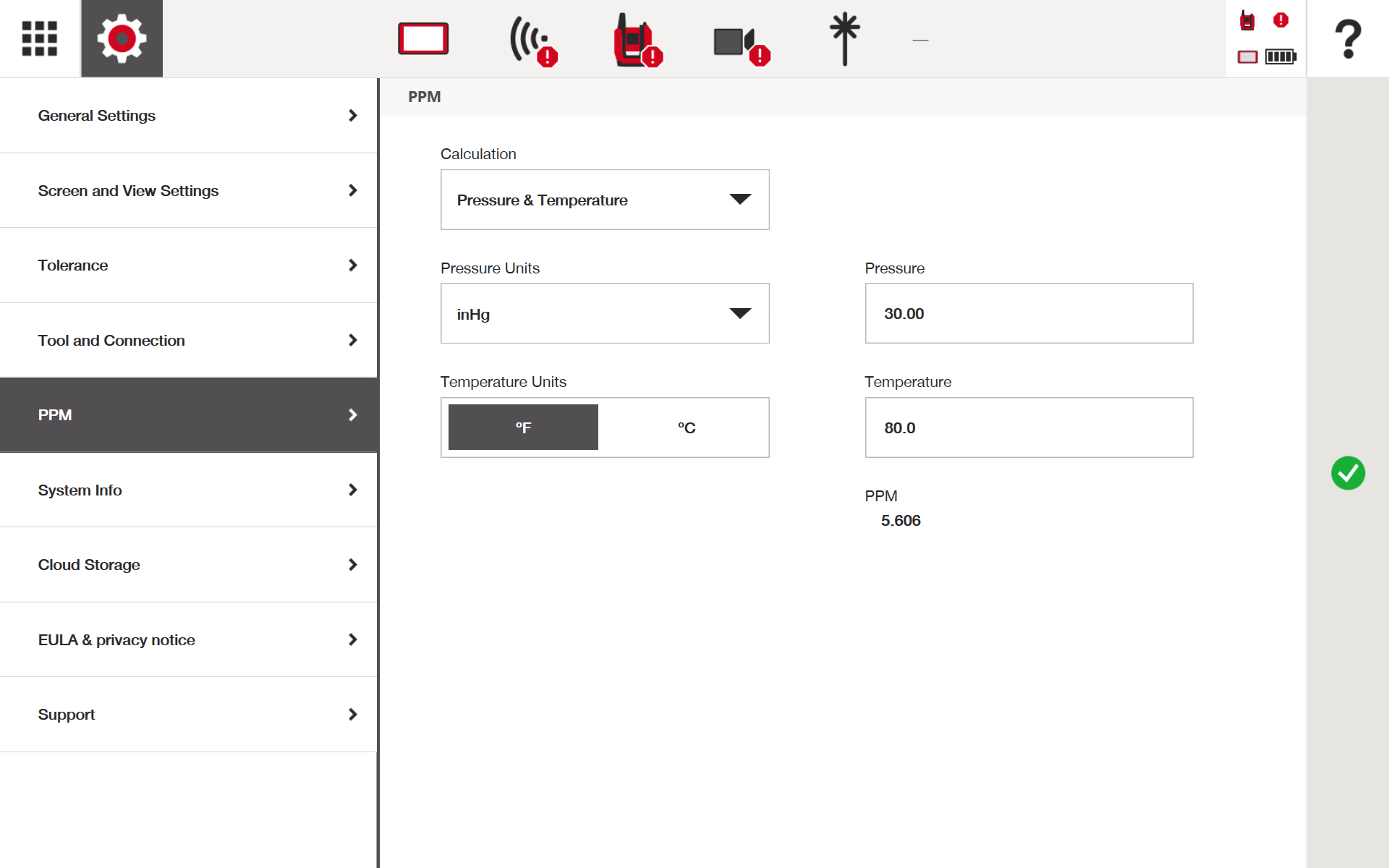

Gehen Sie zu Einstellungen > PPM und passen Sie die Einheiten für Druck und Temperatur an Ihre bevorzugten Einheiten an (Fahrenheit/Celsius usw.). Diese Einstellungen werden angepasst, sobald das Tool vor Ort verwendet wird. Weitere Informationen zu PPM finden Sie in diesem Artikel.

5. Richten Sie „Programmierbare Aktionen“ oder Ihre „Hot Buttons“ ein

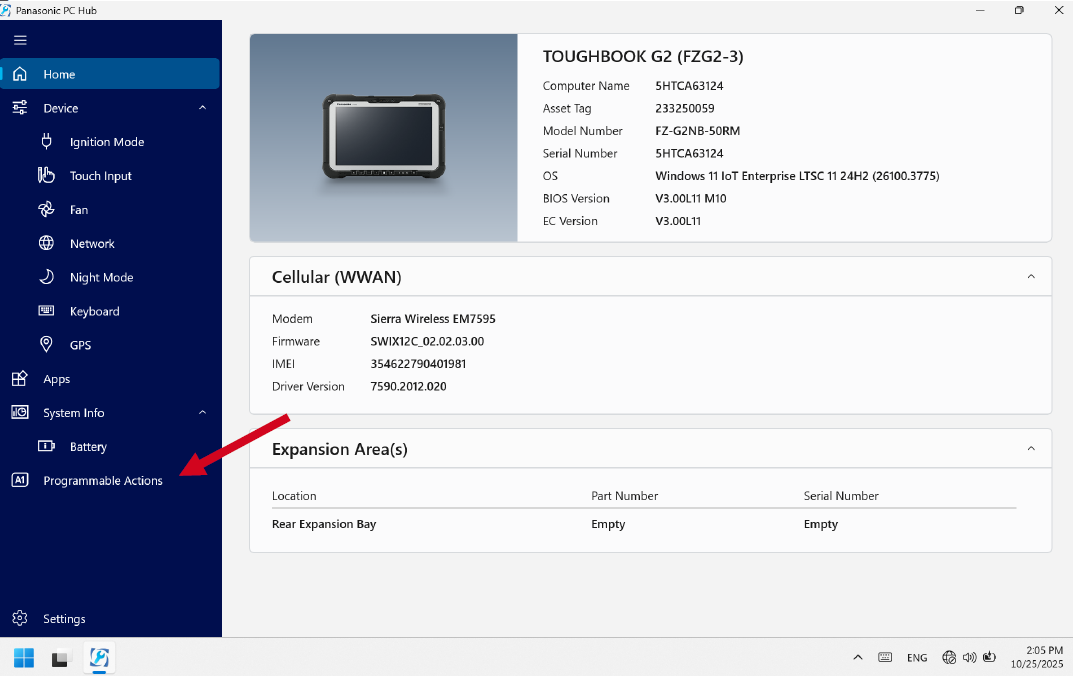

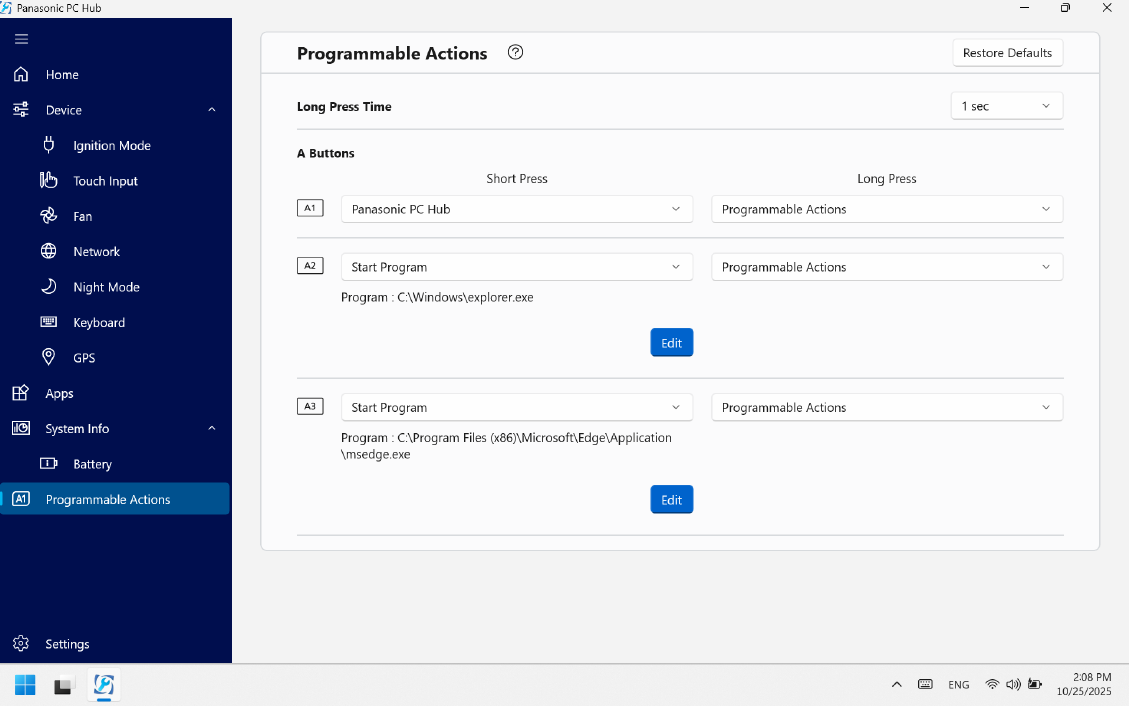

Öffnen Sie den Panasonic PC Hub erneut und gehen Sie zu „Programmierbare Aktionen“.

Die Hot Buttons auf Ihrem Tablet (A1, A2 und A3) können an Ihre Anforderungen angepasst werden (siehe unten). Weitere Informationen finden Sie in diesem Artikel. In dieser Phase können Sie eine Option für kurzes oder langes Drücken in „Display aus“ ändern.

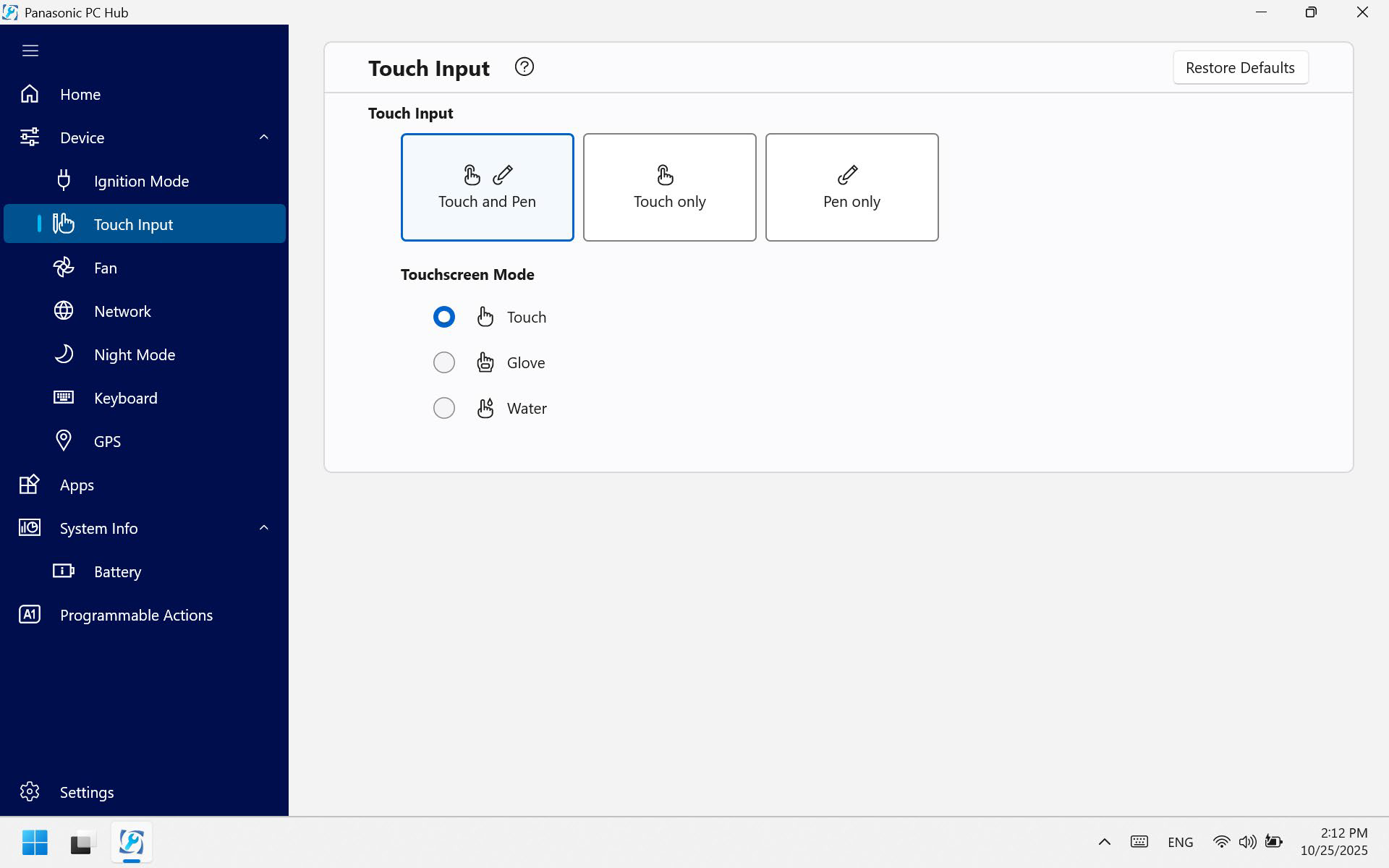

6. Passen Sie die Einstellungen für „Berührungseingabe“ im Panasonic PC Hub an

In diesem Abschnitt können Sie anpassen, wie Sie bevorzugt mit Ihrem Tablet interagieren, abhängig von den jeweiligen Bedingungen. Weitere Informationen finden Sie in diesem Artikel. Es wird jedoch empfohlen, von „Touch“ zu „Handschuh“ oder „Wasser“ zu wechseln, wenn Sie Arbeitshandschuhe verwenden oder unter feuchten Bedingungen arbeiten:

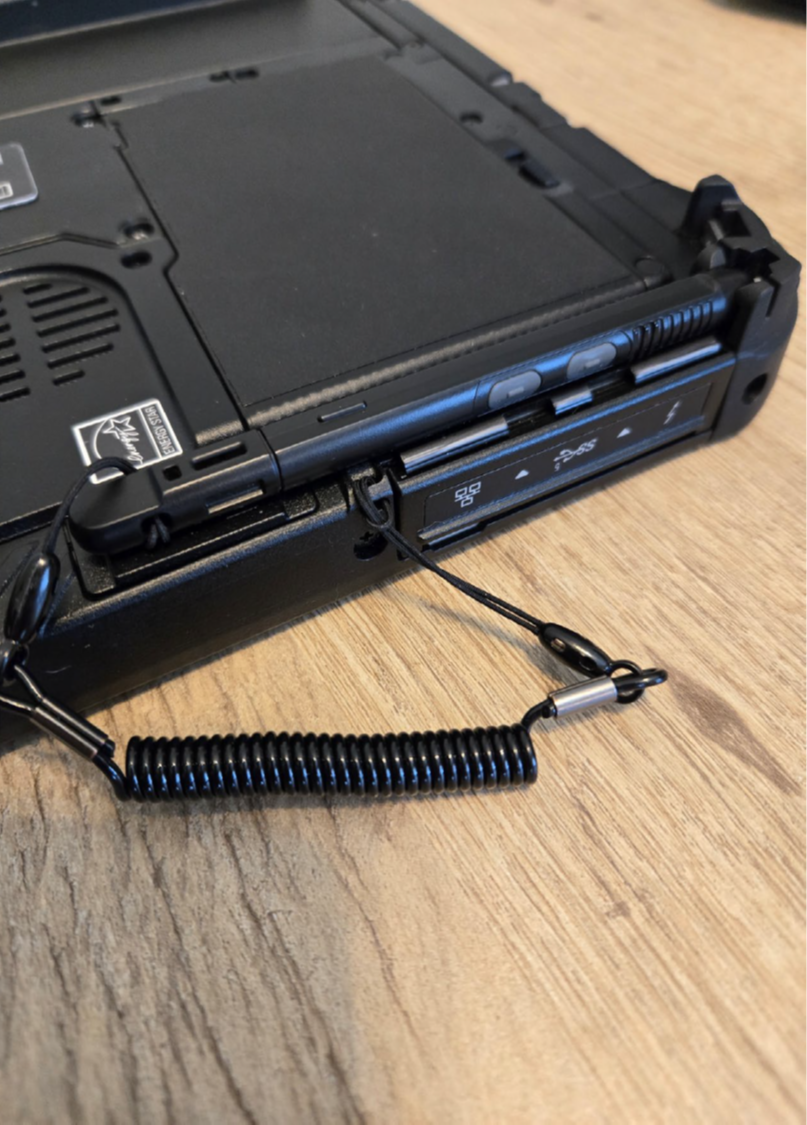

7. Installieren Sie Ihren Stift und die Halteschnur

Ihr Tablet wird mit einem Stift und einer Halteschnur geliefert. Befestigen Sie zur Installation ein Ende der Halteschnur am Stift und das andere Ende am Halteschlitz des Tablets. Der Stift rastet anschließend an der Seite des Tablets ein:

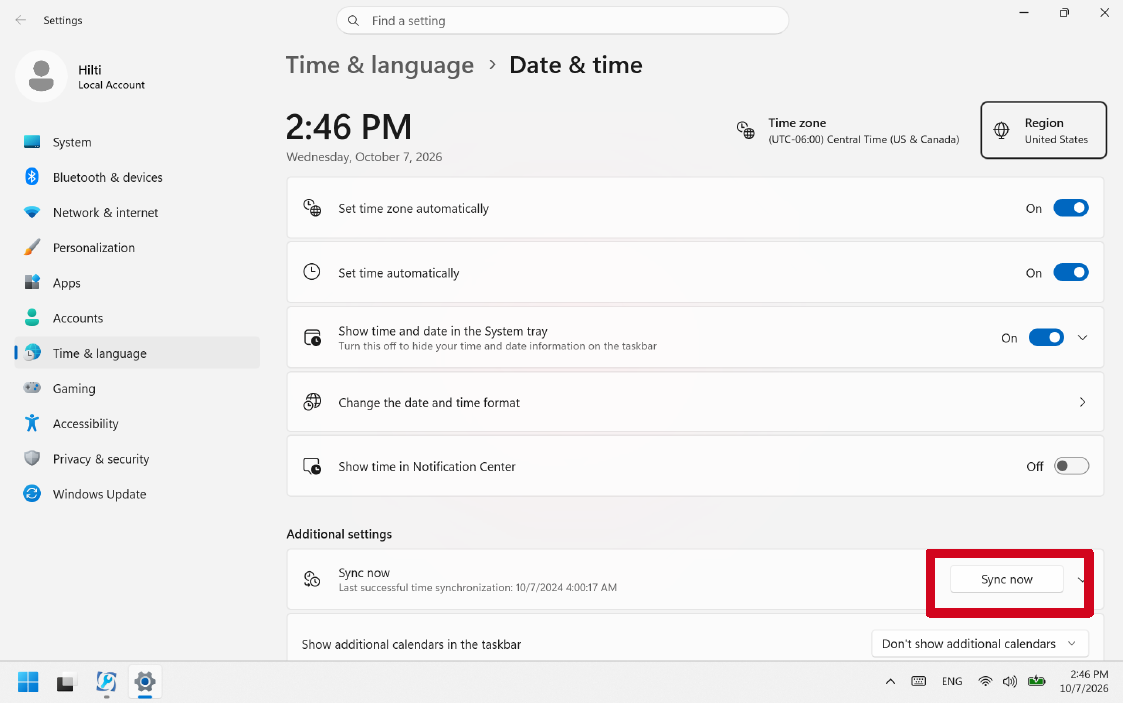

8. Passen Sie Datum und Uhrzeit an

Ihr Tablet sollte das korrekte Datum und die korrekte Uhrzeit anzeigen, damit Projekte und Informationen in HCL ordnungsgemäß mit einem Zeitstempel versehen werden. Gehen Sie bei bestehender Internetverbindung zu den Einstellungen für Datum und Uhrzeit und synchronisieren Sie sie mit Ihrem Standort. Überprüfen Sie die Angaben, bevor Sie fortfahren.

9. Prüfen Sie das relevante Zubehör

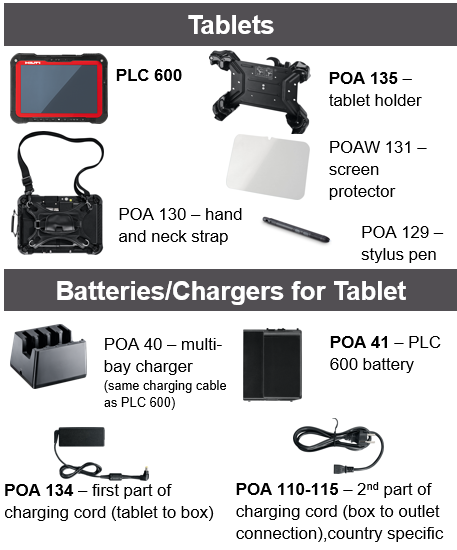

Weitere Informationen zum Zubehör insgesamt finden Sie in diesem Artikel. Beachten Sie in diesem Abschnitt, dass Panasonic zusätzliche Tablet-Akkus (POA 41) und ein Ladegerät mit mehreren Schächten (POA 40) anbietet, die für eine höhere Produktivität und weniger Ausfallzeiten verwendet werden können.

Weiteres Zubehör im folgenden Screenshot:

10. Wenn Sie Hilfe benötigen

Denken Sie daran, dass es verschiedene Möglichkeiten gibt, Unterstützung zu erhalten. Weitere Informationen finden Sie in diesem Artikel.
