¿Cómo conecto la herramienta a un prisma o blanco?

Un artículo detallado sobre cómo usar la vista de la cámara está disponible aquí.

Cómo conectar - Demostración

¿Cómo puedo usar el software HCL para encontrar mis prismas y blancos?

La función de cámara le permitirá buscar sus prismas y blancos. Si está usando Bluetooth (también definido como “radio”), no podrá obtener una transmisión de video, pero las funciones de giro de la herramienta y búsqueda de prisma permanecerán.

Uso de la cámara para encontrar prismas y blancos:

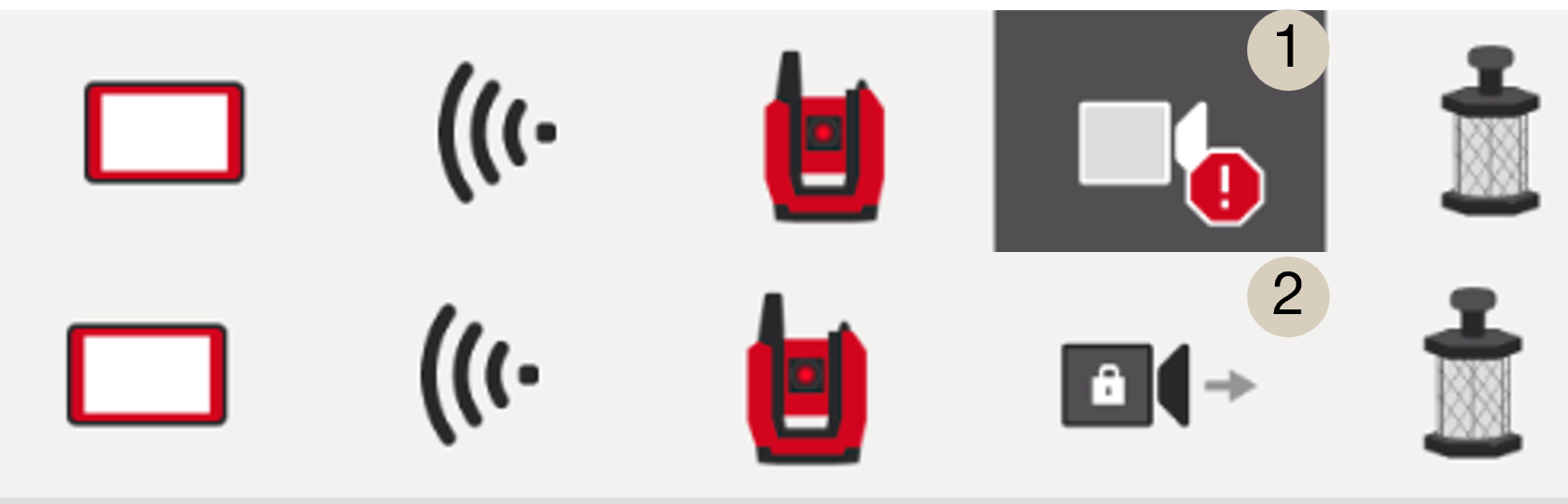

Una vez que su herramienta esté conectada al software HCL, abrir la aplicación de cámara es tan simple como presionar el ícono de la cámara en el menú superior. Verá un signo de exclamación rojo (1) si no está fijado en un prisma o blanco, o verá un ícono de candado (2) si está fijado en un prisma o blanco.

Tenga en cuenta que cuando se usa solo láser sin bloqueo de prisma, siempre tendrá el ícono de candado, indicando que está listo para medir.

¿Qué hacen los diversos íconos dentro del modo cámara?

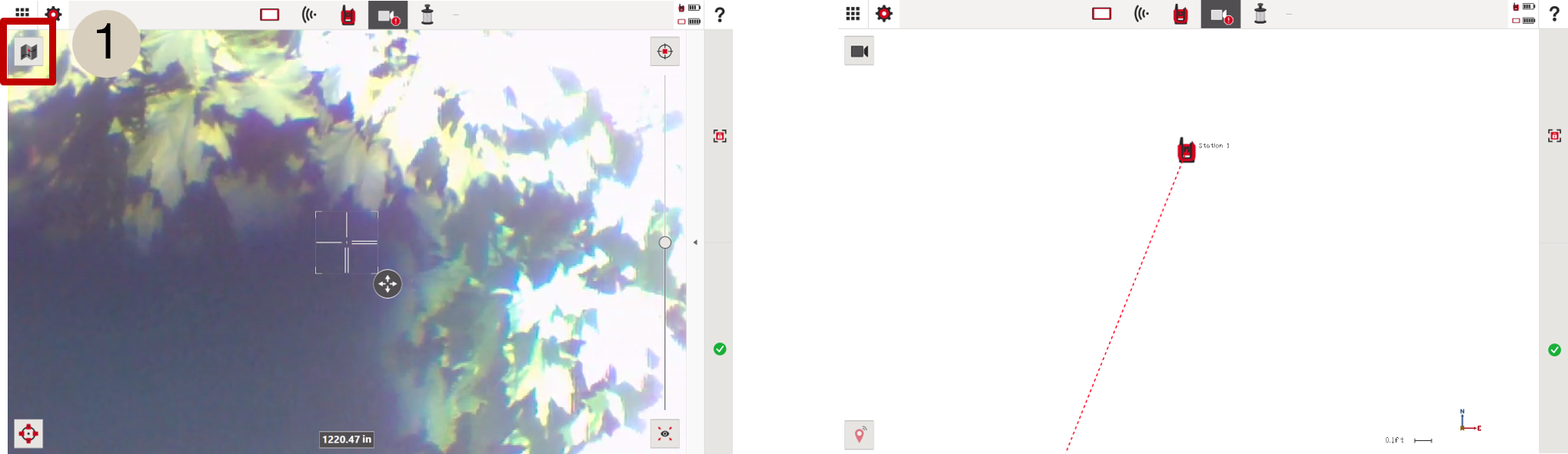

1. Ver su vista CAD. Si ya está estacionado, también verá una línea roja punteada que indica la dirección hacia donde está mirando su unidad, como referencia.

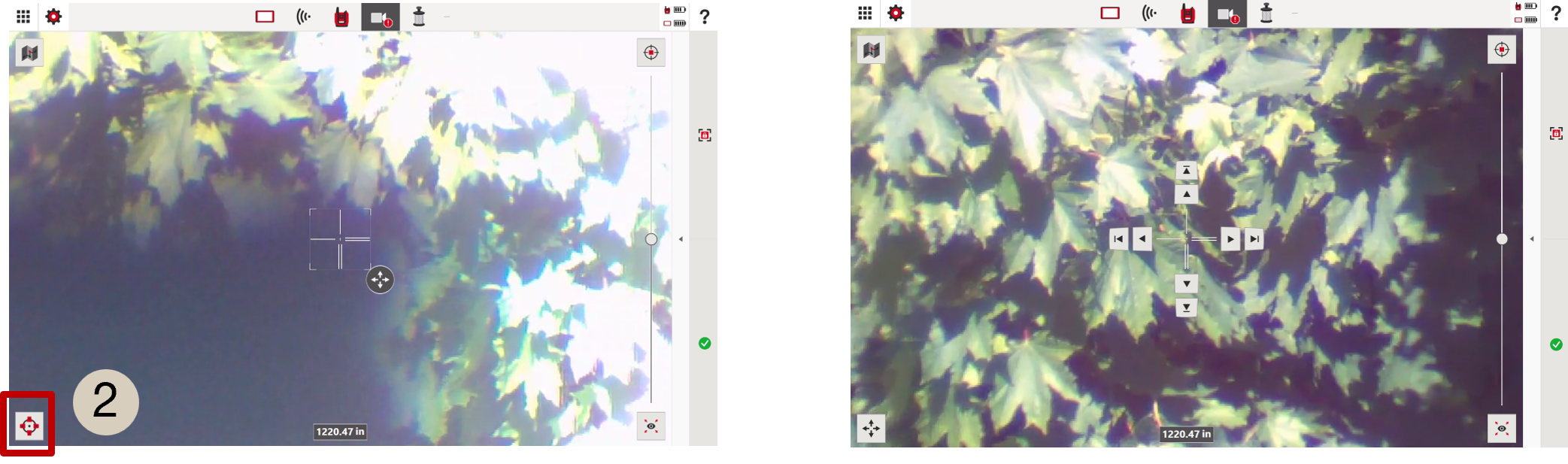

2. Opción de joystick para alineación precisa. Las flechas con líneas finales se mueven un poco más que aquellas que no tienen líneas finales.

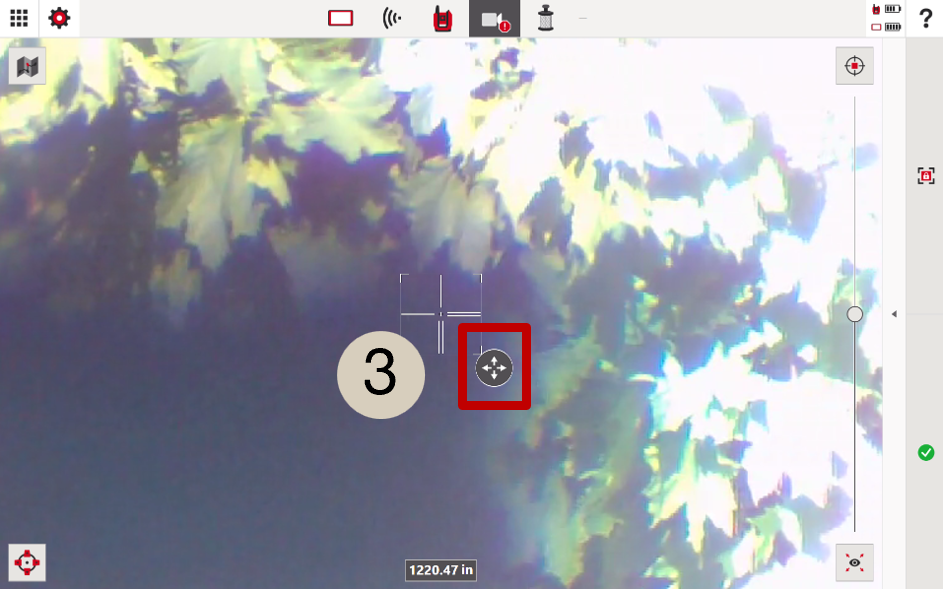

3. Opción de “apuntado inteligente” para arrastrar y soltar. Arrastre este ícono a la ubicación que elija y la estación total se alineará hacia la ubicación a la que la lleve.

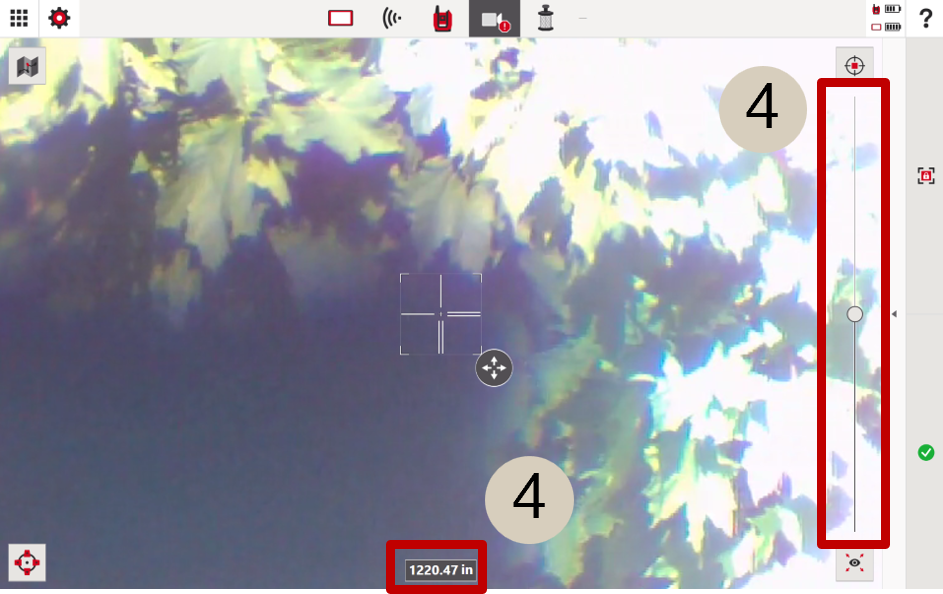

4. Distancia de enfoque y barra lateral de enfoque manual. El número de distancia de enfoque le permite ajustar manualmente la distancia a la que necesita enfocar la cámara en incrementos muy pequeños, mientras que la barra de enfoque le permite arrastrar su enfoque más rápidamente hasta la ubicación deseada.

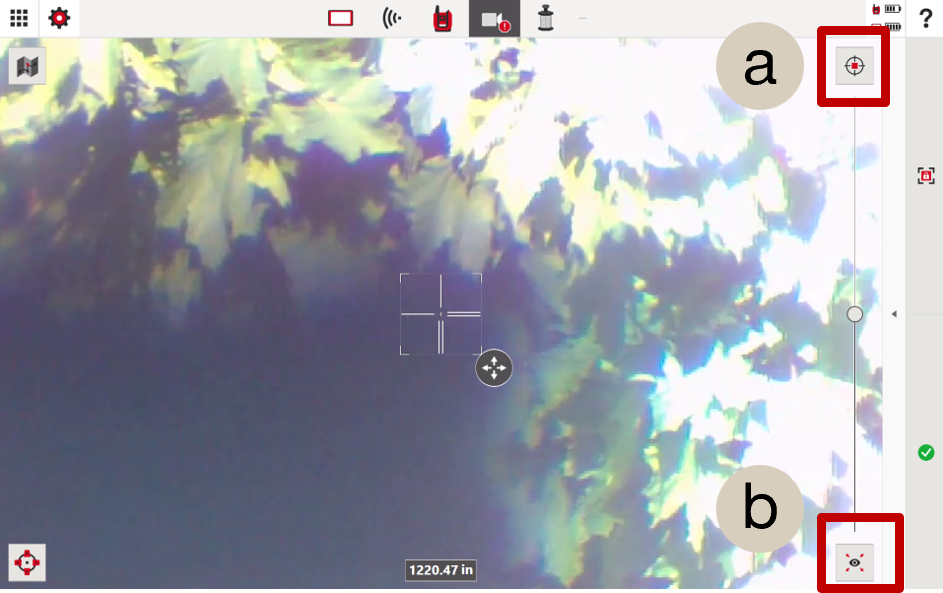

Use el botón de autoenfoque (a) o el botón de zoom a extents (b) como íconos de ayuda adicionales para descubrir/bloquear el prisma o blanco que está buscando.

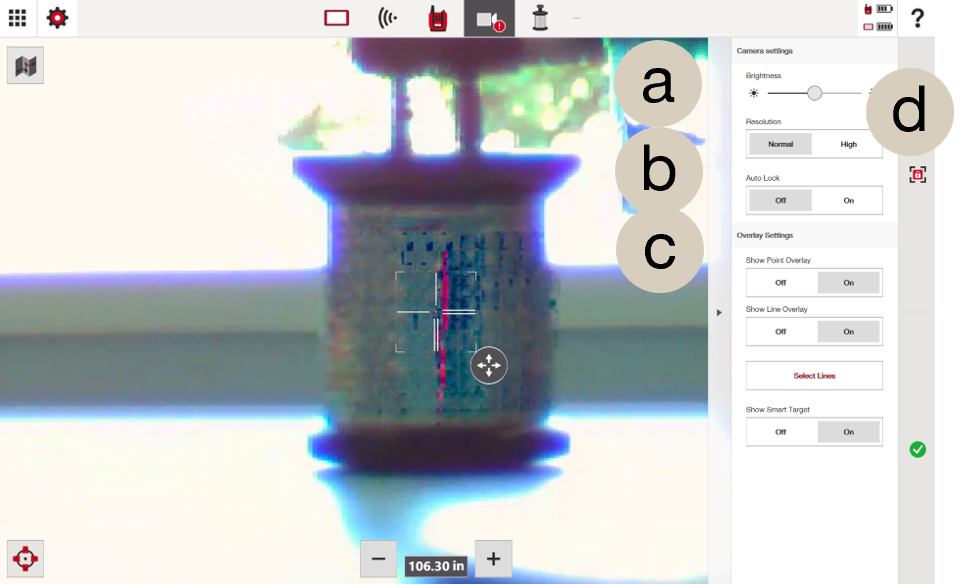

5. Abra el menú de barra lateral para ajustar el brillo (a), ajustar la resolución de la imagen (b) y activar el bloqueo automático (c). Tenga en cuenta que el bloqueo automático significa que la herramienta se bloqueará en el prisma sin que necesite presionar el ícono de “búsqueda de prisma” (d) si está dentro de la ventana de la cámara. Independientemente de si el bloqueo automático está activado o desactivado, el ícono de “búsqueda de prisma” siempre puede usarse como opción para encontrar el prisma si está dentro de la ventana.

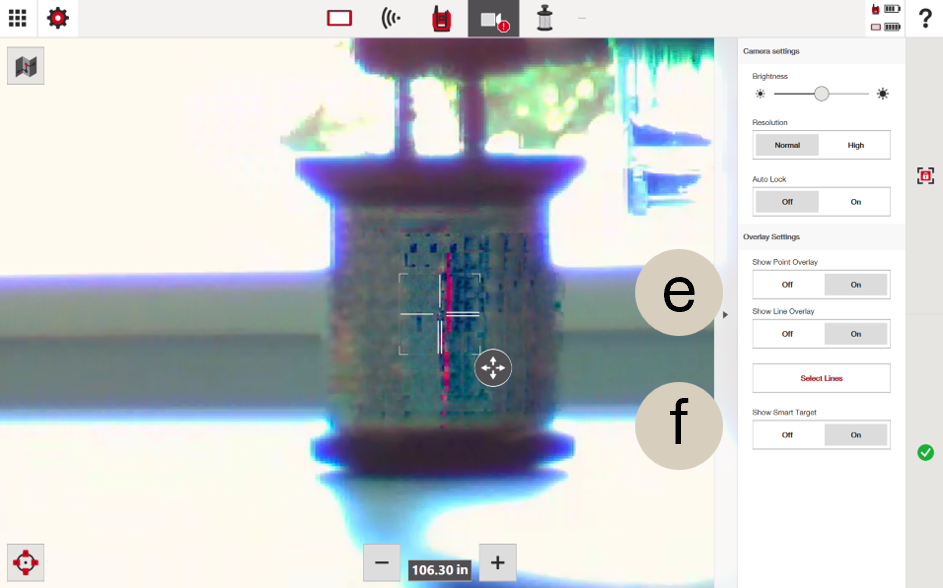

Además, active las superposiciones de puntos y líneas desde su archivo CAD para una vista aumentada (e), y seleccione las líneas específicas que necesita ver superpuestas en su vista de cámara. La opción “Mostrar objetivo inteligente” (f) simplemente activa o desactiva la opción de apuntado inteligente del punto 3.

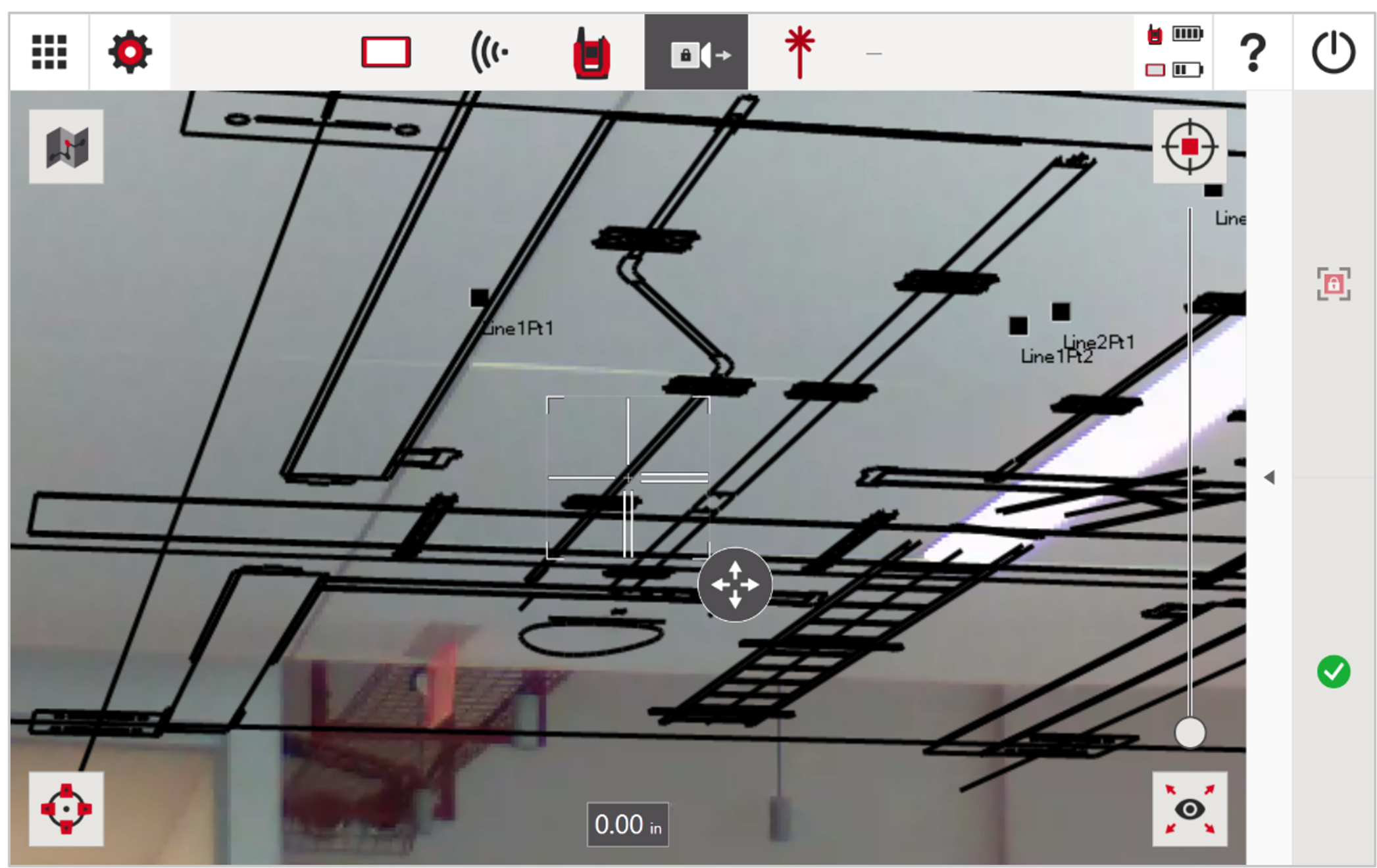

A continuación se muestra cómo podría verse la superposición con puntos y líneas superpuestos:

¿La herramienta se puede bloquear accidentalmente en algo que no sea un prisma?

Sí. Aunque no debería ocurrir con frecuencia, los chalecos reflectantes y el vidrio podrían interferir con la conexión del prisma. Por favor, tenga en cuenta estos elementos mientras busca sus blancos, asegurándose de que está mirando y conectándose a sus blancos reales.
