Medir y Registrar - Cómo Usar

El Propósito de Medir y Registrar

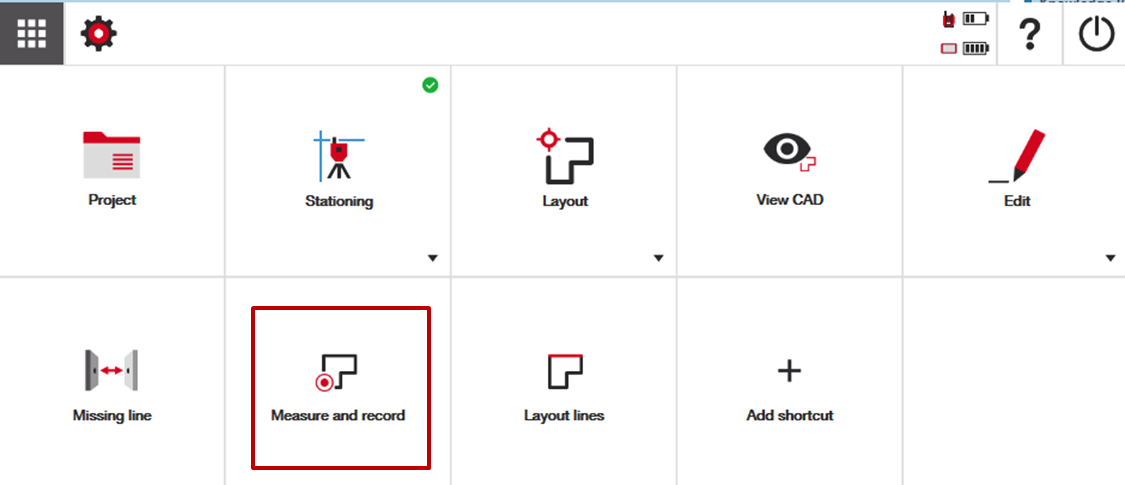

Para usar “Medir y Registrar,” primero necesitas estar ubicado (es decir, la herramienta necesita saber las coordenadas en las que se encuentra en tu sitio de trabajo). Por favor asegúrate de ubicar tu herramienta antes de intentar usar “Medir y Registrar.”

Esta aplicación está diseñada para medir ubicaciones exactas de puntos tal como existen en el sitio de trabajo. Aplicaciones comunes para Medir y Registrar son realizar verificaciones de calidad de objetos ya instalados o registrar nuevos puntos de control que acaban de ser asegurados en todo el sitio de trabajo.

Un video útil sobre el tema puede encontrarse a continuación:

Medir en Datos es Muy Simple

Cuando estés listo para medir ubicaciones en el sitio de trabajo para guardarlas en tu proyecto, simplemente presiona el botón rojo de medir en el lado derecho de la pantalla.

El menú de datos puede ayudarte a determinar cómo se guardan tus datos:

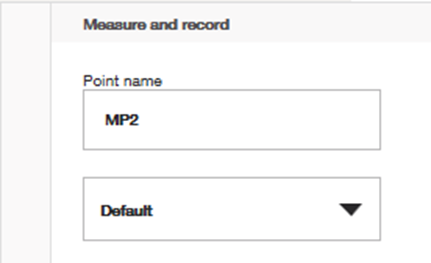

Puedes elegir el nombre del punto que estás midiendo, así como la capa en la que debería mostrarse.

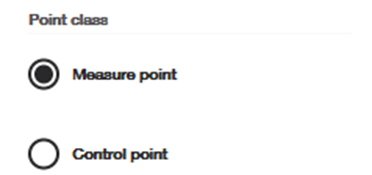

Puedes determinar si el punto que estás midiendo debe guardarse solo como un punto medido, o si también debe guardarse como un punto de control que planeas usar para la ubicación de la herramienta en el futuro.

Si estás intentando completar una medición de borde o esquina (como la esquina exacta de un edificio de concreto), puedes usar la opción de medición de esquina para ayudarte a medir con precisión la esquina. Esto se completa típicamente en modo de medición láser.

Comienza tomando una medición de distancia a una corta distancia del borde. Luego, apunta con precisión al borde con la mira y guarda la medición. Cuando guardas estos datos, se usa la distancia desde la posición anterior y el ángulo desde la posición actual para calcular las coordenadas.

Esta función se usa para medir bordes con precisión, porque bajo ciertas circunstancias la medición directa podría no ser posible o podría resultar en errores.

Puedes determinar si los puntos medidos que haces deben conectarse con una línea y si esa línea necesita que aparezcan datos de dimensión sobre ella en tu vista CAD. Ten en cuenta que los datos de dimensión solo se verán temporalmente y no se guardan dentro de los datos CAD. Siempre puedes volver a mostrarlos yendo a la aplicación de dimensión.

Cómo Aparecen los Puntos Medidos en tu Menú de Puntos

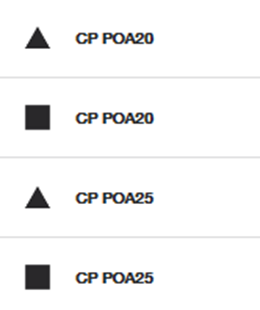

Después de que un punto es medido, aparecerá como un ícono cuadrado en tu lista de puntos, así como en tu vista CAD. Si mediste el punto como un punto de control, también aparecerá como un triángulo.

Si necesitas editar los atributos de cualquier punto, debes hacerlo por separado en el menú "editar puntos". Por favor consulta este artículo para más información.
