¿Qué son los Puntos de Control?

Definición de Puntos de Control

Los puntos de control son ubicaciones específicas en un sitio de trabajo utilizadas para mediciones, generalmente establecidas por un topógrafo. Los puntos de control precisos garantizan un trabajo de diseño preciso.

¿Cómo se ven los Puntos de Control en un archivo CAD?

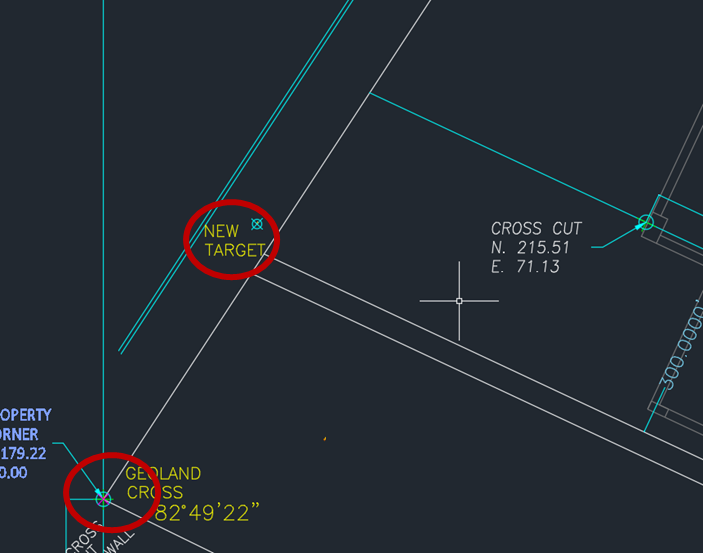

Los archivos CAD suelen tener un icono claro que indica la ubicación de los diversos puntos de control que deberían estar en el sitio de trabajo. Por lo general, se parecen a una "X" muy clara, o algo similar, con texto que aclara lo que representa el icono. El dibujante debería poder aclarar cómo están etiquetados los puntos de control.

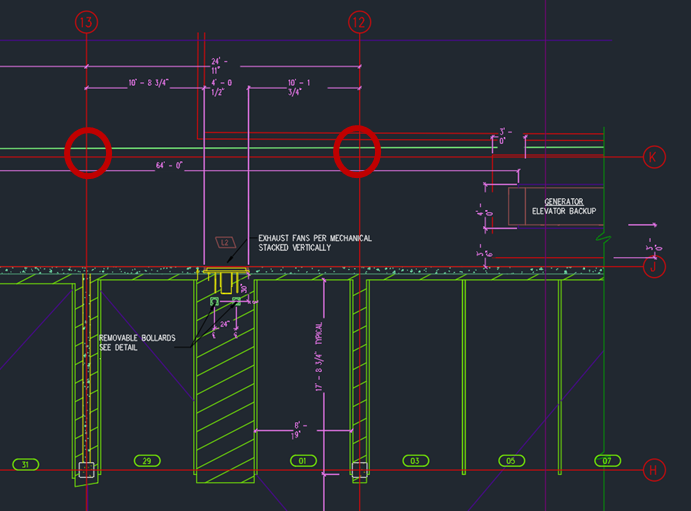

Los puntos de control también pueden estar representados por los puntos de intersección de las líneas de cuadrícula en un sitio de trabajo. La mayoría de los sitios de trabajo tienen algún tipo de sistema de cuadrícula, dispuesto por el topógrafo. Las intersecciones claramente marcadas de estas líneas de cuadrícula típicamente pueden proporcionar una ubicación obvia de un punto de control.

¿Cómo se ven los Puntos de Control en el sitio de trabajo?

Aunque un archivo CAD parezca tener puntos de control claros distribuidos por toda la versión digital del diseño de un edificio, es importante encontrar esos mismos puntos de control exactos en el campo. A continuación hay algunas imágenes de cómo pueden verse los puntos de control.

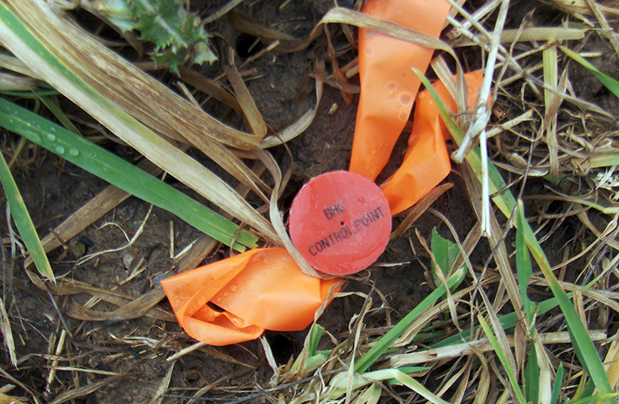

Puntos de control excavados en el suelo:

Clavos de topografía:

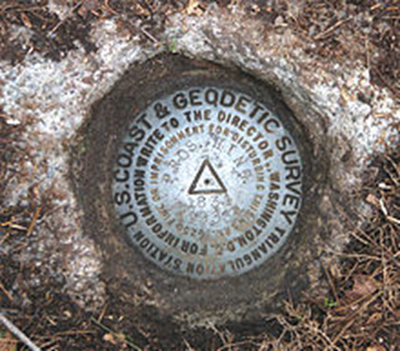

Puntos de topografía geodésica:

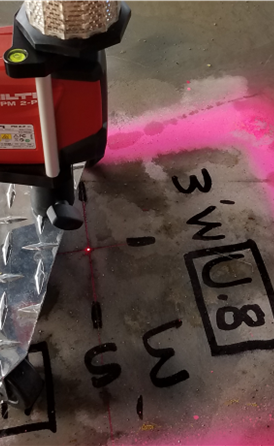

Intersecciones de líneas de cuadrícula con desplazamientos:

Prismas montados:

Objetivos reflectantes montados:

Verificar la precisión antes de trazar:

Si existe alguna preocupación sobre la precisión del control del sitio de trabajo, trabajar con los contratistas generales y topógrafos para encontrar una solución suele ser el primer paso para resolver el problema. Si el control es incorrecto, el trazado será incorrecto.

Afortunadamente, hay muchas funciones dentro del software Hilti Construction Layout que se pueden usar para inspeccionar las mediciones y la precisión de los puntos de control, para ayudar al usuario final a realizar la mayor verificación de precisión posible y así facilitar estas discusiones con otros miembros del equipo.
