¿Qué representa el círculo verde de diseño al realizar el estacionamiento?

El círculo verde de diseño es una guía de tolerancia

Cuando se utilizan puntos de control durante el proceso de estacionamiento, la estación total primero verificará qué tan precisos son los puntos de control medidos con respecto al diseño digital. Si hay algún error de medición, sin importar cuán pequeño sea, la herramienta calculará qué nivel de precisión puede alcanzar para realizar aplicaciones utilizando las mediciones de sus puntos de control.

El círculo verde que aparece después de estacionar con puntos de control representa el área de trabajo que será consistente con la tolerancia que ha establecido. Si tiene configurado 4 mm en sus ajustes de diseño 2D (lo que significa que no desea desviarse más de 4 mm entre sus mediciones), el software solo se pondrá verde sobre el área en la que puede guiarlo con confianza a ese nivel de precisión.

Esto significa que fuera de este rango, es poco probable que se logre la precisión deseada. Por el contrario, si está dentro del área delimitada por el círculo verde, puede esperar razonablemente alcanzar esta precisión.

Tenga en cuenta: esta estimación de precisión no toma en cuenta otros factores que pueden afectar la precisión, como el nivelado de la vara prisma, errores en el marcado del terreno o cualquier otro paso en su procedimiento que pueda introducir errores.

Ejemplos de cómo ayuda el círculo de diseño:

Ver fácilmente configuraciones de estacionamiento deficientes:

Considere el siguiente ejemplo. El software me está ayudando a entender que mi configuración de estacionamiento probablemente no es óptima:

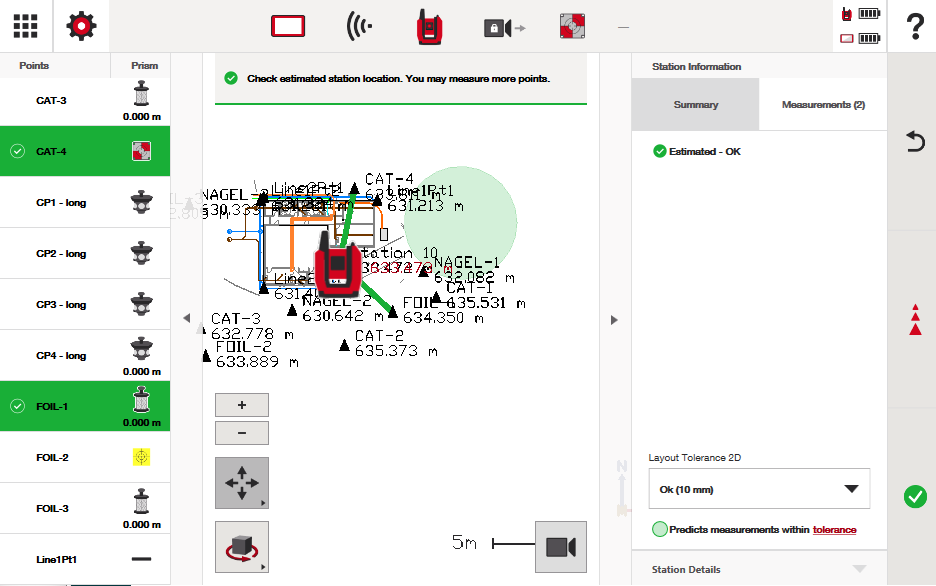

He medido 2 puntos de control. Puede ver en la esquina inferior derecha de la pantalla que mi "tolerancia de diseño" es de 10 mm. Usando solo dos puntos de control, y basándose en qué tan precisas fueron mis mediciones, el software me advierte que la estación total solo podrá guiarme con una precisión de 10 mm en la pequeña área indicada por el círculo. Cualquier cosa fuera de eso probablemente será inexacta.

¿Debería usar este estacionamiento? Probablemente no. Debería encontrar una mejor configuración de puntos de control.

Ahora observe lo que sucede cuando aumento mi tolerancia a 4 mm de precisión:

El software no podrá mostrarme un círculo de diseño, lo que sugiere que la configuración de puntos de control que tengo es demasiado deficiente para diseñar con una precisión de 4 mm.

Ver fácilmente cómo sus puntos de control influyen en su potencial de precisión:

Ahora, manteniendo el ejemplo anterior, veamos qué sucede con el círculo de diseño a medida que agregamos más puntos de control. Mantendré mis ajustes de tolerancia en 4 mm para el diseño 2D:

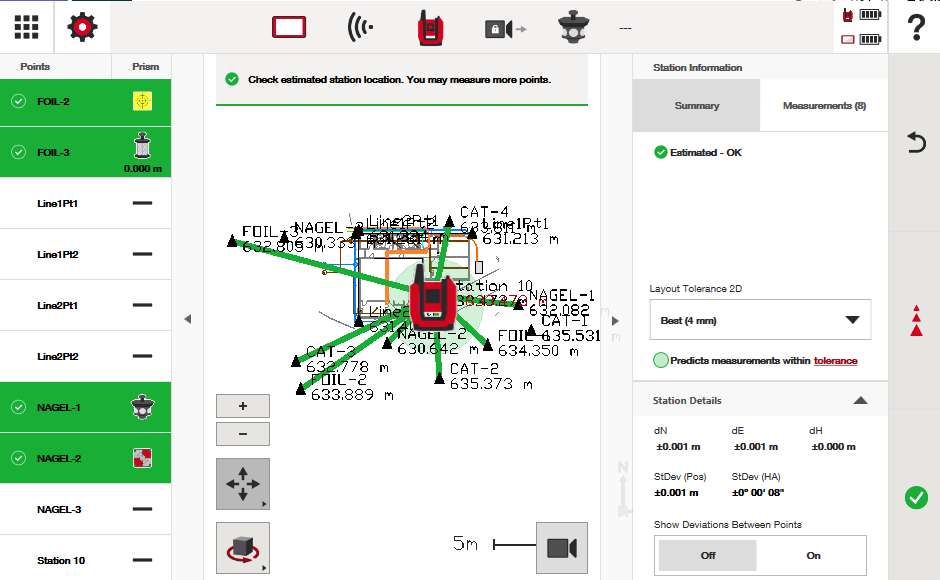

A continuación, puede ver que ahora he medido 8 puntos de control diferentes alrededor de mi sitio de trabajo, y finalmente, se me proporcionó un círculo de diseño que sugiere dónde se pueden mantener mis requisitos de precisión de 4 mm.

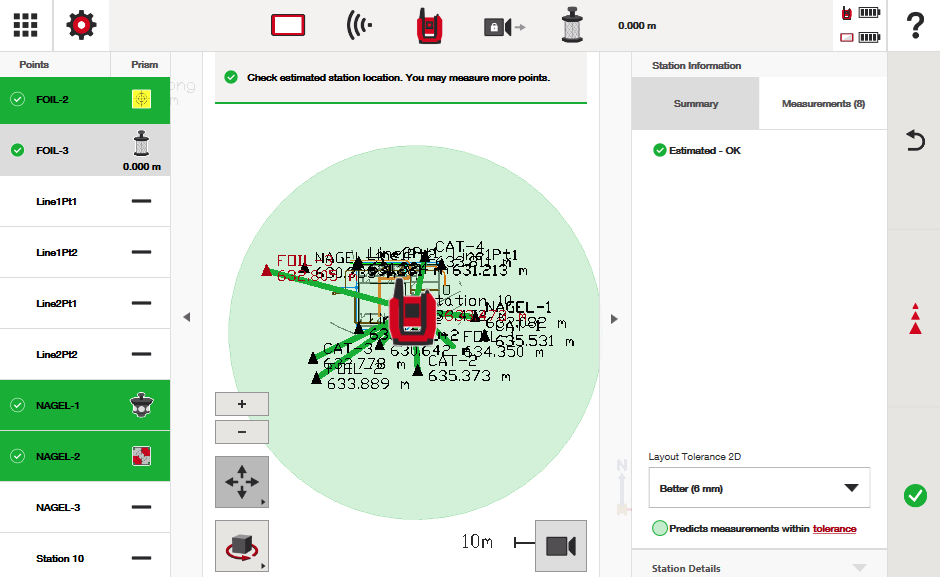

Así es como se ve ese círculo de diseño si quiero mantener una precisión de 6 mm:

¿Cómo puede optimizar el círculo de diseño?

Además de asegurarse simplemente de tener puntos de control precisos con los que trabajar, el software ofrece algunas herramientas útiles para optimizar el círculo de diseño lo mejor posible.

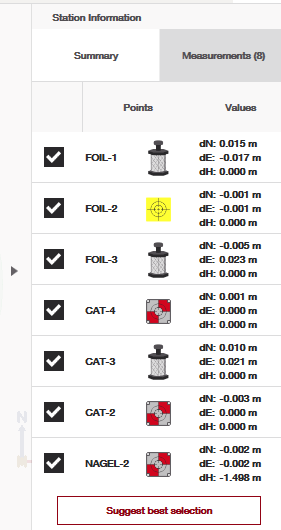

Una vez que mida sus puntos de control, navegue a la pestaña "Mediciones" en la esquina superior derecha. Le mostrará cada punto de control que midió, así como los valores de desviación entre ellos. Para una definición rápida, esos valores de desviación reflejan cuánto tuvo que ajustar la herramienta la ubicación medida de ese punto de control para que "encajara" con el diseño digital.

Por defecto, el software utiliza todos los puntos de control que mide para calcular el círculo de diseño con el que pretende trabajar. Sin embargo, tiene la capacidad de eliminar manualmente, o hacer que el software deduzca automáticamente, los puntos de control que probablemente sean inexactos y estén afectando su potencial de precisión para la medición y el diseño.

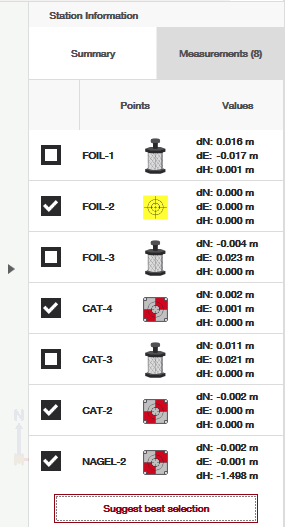

Por ejemplo, hagamos clic en "Sugerir mejor selección" desde la lista anterior para ver si el software puede eliminar algunos puntos de control mal medidos en el cálculo del estacionamiento:

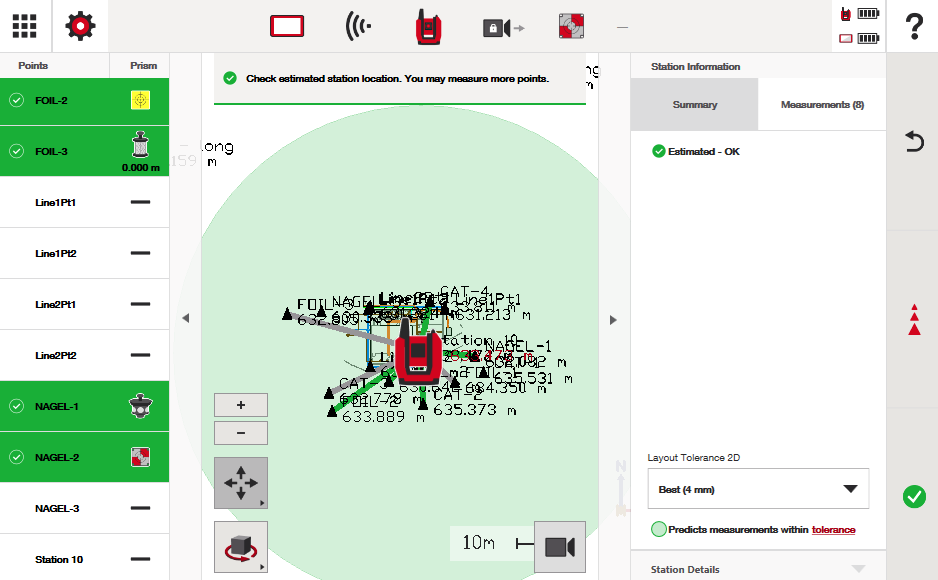

Lo que ve es que el software pudo encontrar puntos de control que le permitirían diseñar con la mayor precisión posible, dado los puntos de control que proporcionó. Con una precisión de diseño de 4 mm, puedo diseñar con confianza toda el área de mi sitio de trabajo.

¿Cómo afecta mi configuración de tolerancia de diseño la precisión al diseñar?

La estación total siempre lo guiará para ser lo más preciso posible, independientemente de la configuración de tolerancia que tenga en la herramienta. La configuración de tolerancia tiene dos funciones básicas:

1. Hacer que las aplicaciones se vuelvan verdes o rojas durante su trabajo para darle una visualización de las mediciones que están dentro o fuera de su tolerancia establecida.

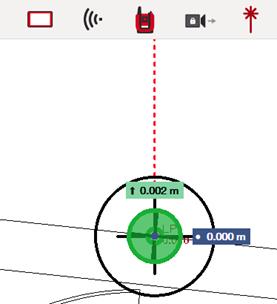

   • Por ejemplo, con una tolerancia de 6 mm durante el diseño, la mira de su ubicación solo se pondrá verde una vez que esté dentro de los 6 mm de su punto, como en la captura de pantalla a continuación.

2. Mostrar áreas de trabajo realistas que lo mantendrán dentro de su tolerancia durante el proceso de estacionamiento (como se discutió en este artículo)

Independientemente de su tolerancia, la herramienta siempre lo guiará hacia lo que se calcula como una ubicación "0" para sus puntos, en relación con el estacionamiento que ha realizado con la herramienta. Sin embargo, si la posición calculada de estos puntos está desviada, simplemente depende del cuidado que el usuario final tenga para estacionar la herramienta con precisión y mantenerla precisa durante la jornada laboral.

Para obtener más ayuda sobre temas de precisión, consulte este artículo.
