¿Cómo importo y exporto dibujos para usar con HCL?

¿Qué tipos de archivo se pueden usar para dibujos digitales en HCL?

La tableta HCL actualmente acepta archivos .dwg, .dxf y .ifc para dibujos que pueden ser importados a la tableta.

Esto significa que tanto modelos 2D como 3D pueden ser subidos a la tableta. Es importante notar que también existen herramientas de dibujo dentro del software de la tableta a través de las cuales puede dibujar elementos CAD, que luego pueden ser exportados como parte del dibujo si es necesario (ver más abajo).

¿El software también funciona con archivos PDF?

No, los archivos PDF no pueden ser importados, ni pueden ser convertidos dentro de HCL. Si está trabajando con PDFs, se recomienda solicitar la versión CAD original de la cual se exportó el PDF. Si esto no es posible, use un software CAD y un experto para convertir ese PDF de nuevo a uno de los tipos de archivo mencionados arriba para usar en la tableta (típicamente solo es posible cuando el PDF está vectorizado). Sin embargo, tenga mucho cuidado para asegurar que la escala sea correcta.

Si tiene inquietudes respecto a cualquiera de sus archivos digitales, hablar con el departamento de dibujo designado sería un buen primer paso.

Cómo importar proyectos

Paso 1 - Abrir un proyecto

Comience abriendo el menú de Proyectos - primero tendrá que crear o abrir un proyecto en el cual desea importar un archivo de dibujo.

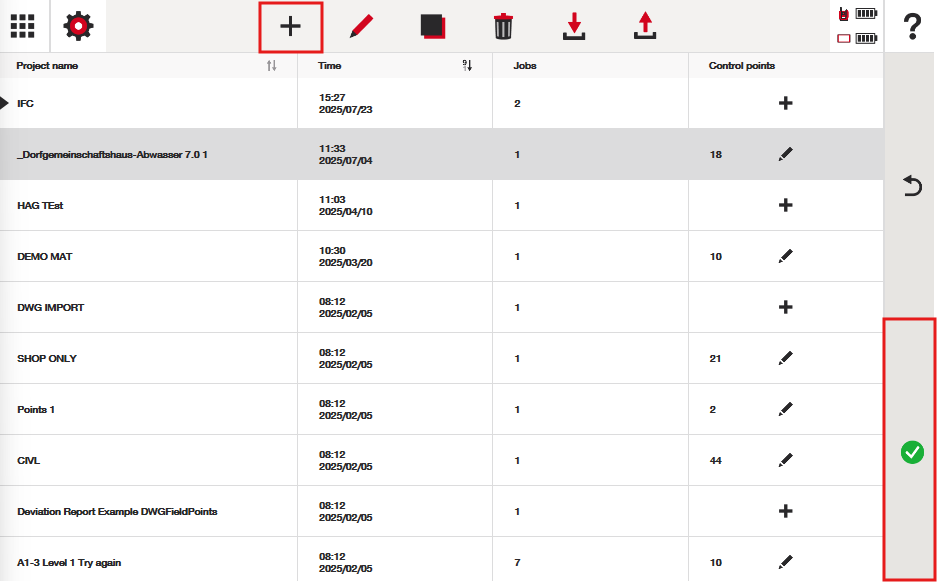

Haga clic en el ícono de "más" en la parte superior de la pantalla para crear un nuevo proyecto, o abra un proyecto presionando la marca de verificación verde para luego pasar a la pantalla de "trabajos", donde podrá importar un dibujo:

Paso 2 - Toque el botón Importar para el trabajo correcto

Toque el ícono "+" en la columna de dibujo para agregar un nuevo dibujo, o toque la miniatura de un dibujo existente para reemplazar un dibujo que ya existe:

Paso 3 - Importar el dibujo

Indique que desea importar un dibujo con la ventana emergente:

Paso 4 - Seleccione el dibujo + unidades correctas

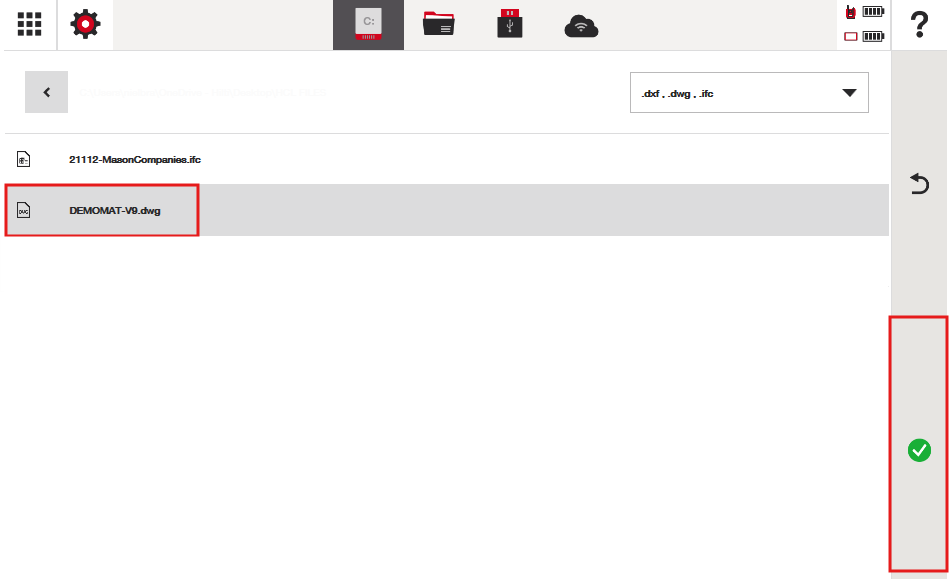

Ubique el dibujo dentro de su ruta de archivo y presione la marca de verificación verde:

Seleccione las unidades correctas y presione la marca de verificación verde:

Entendiendo las "Unidades":

Los dibujos CAD o digitales están compuestos por líneas, arcos, círculos, etc. Naturalmente, cada uno de estos elementos tiene ciertas longitudes o información geométrica asociada. Por ejemplo, una línea podría tener 10 "unidades" de largo, un círculo tiene un radio de 3 "unidades" de ancho, etc. Los dibujantes definen en qué "unidades" prefieren trabajar en la configuración de su software de diseño.

Algunos ejemplos:

• Para dibujos civiles, a menudo se usan METROS (en EE.UU., a menudo se usan PIES decimales)
• Para dibujos arquitectónicos, a menudo se usan MILÍMETROS (en EE.UU., a menudo se usan PULGADAS)

Si no está seguro de qué unidad se usó para su dibujo, preguntar al dibujante o a la parte que proporcionó los dibujos debería ser un buen comienzo. Recuerde, sin embargo, que también puede realizar un ensayo y error importando y verificando las mediciones usando las aplicaciones de medición de HCL para CAD para confirmar que las distancias se leen correctamente. Si las mediciones están fuera de escala (leyendo demasiado grandes o demasiado pequeñas), simplemente reimporte con otro tipo de unidad.

Siempre es una buena práctica colaborar con el equipo de diseño para verificar que los dibujos se importen correctamente.

Paso 5 - Verificar que la importación sea correcta

Varias herramientas en el software HCL le permiten verificar la escala de su dibujo:

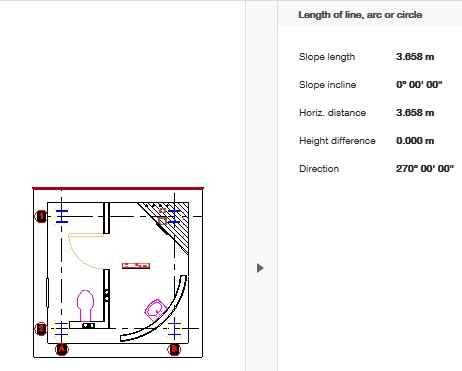

Usando estas herramientas, puede ver información sobre su CAD para comprobar si el trabajo de líneas se está leyendo correctamente:

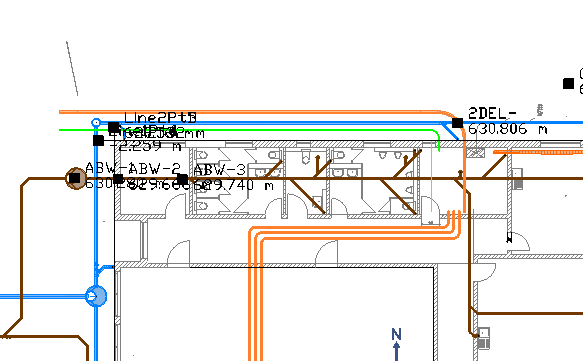

Además, puede verificar que el dibujo se encuentre dentro de las ubicaciones de los datos de puntos que ha importado. Si los puntos no parecen estar en las ubicaciones correctas, probablemente haya un problema de unidades, ya sea con el dibujo o con los puntos. Deberá investigar:

Consejos para solucionar problemas cuando no parece aparecer ningún dibujo

A veces, después de importar un dibujo, parece que ha importado una pantalla en blanco: no aparece nada al abrir el archivo CAD. Hay cuatro razones principales por las que esto puede suceder, las cuales pueden investigarse:

1. El archivo CAD tiene elementos que están a distancias extremas entre sí: Cuando se importa un archivo CAD, este aparece en la pantalla por primera vez con zoom hacia afuera al máximo de los límites del dibujo. Si, por alguna razón, el archivo CAD tiene objetos que están extremadamente lejos entre sí (miles de metros, incluso), parecerá casi en blanco cuando esté completamente alejado. Pedir al dibujante que inspeccione el archivo para asegurar que solo la información relevante esté incluida en el archivo debería ayudar a resolver este problema.
2. El archivo CAD no tiene los elementos esperados: Esto puede suceder porque el dibujante asumió que proporcionó un archivo con todos los objetos relevantes, pero en realidad los objetos no aparecen. Esto a menudo está relacionado con un problema de referencia externa dentro del CAD, donde el software digital que usan los dibujantes hace parecer que los objetos son parte de un archivo, pero en realidad solo son visibles temporalmente. De nuevo, contactar a un dibujante debería ayudar a comenzar a solucionar este problema.
3. El archivo CAD (o el archivo de puntos) se importa con unidades incorrectas: Si un dibujo CAD se importa en un trabajo que tiene puntos escalados de manera diferente al archivo CAD, podría suceder que el CAD sea tan pequeño en comparación con los puntos que parezca casi invisible (o viceversa). Esto es simplemente un problema de unidades: o los puntos fueron importados con unidades incorrectas, o el archivo CAD lo fue. Verificar las unidades del CAD y quizás inspeccionar que los puntos también se importaron correctamente debería resolver problemas de escala y alineación.
4. El archivo CAD no coincide con el sistema de coordenadas del archivo de puntos: A veces, un archivo CAD se importa en un trabajo que ya tiene puntos en el archivo. Si estos puntos están en un sistema de coordenadas diferente al del archivo CAD, los puntos podrían aparecer muy lejos del CAD, haciendo que el CAD parezca extremadamente pequeño. Si este es el problema que enfrenta, puede que simplemente tenga sistemas de coordenadas desalineados entre los puntos y el archivo CAD. Explicar el problema al dibujante y a la parte responsable de proporcionar los datos de puntos debería ayudar a comenzar a solucionar el problema.

También puede recibir el siguiente error que puede impedir la importación de un dibujo "Algunos valores de elevación están fuera del rango soportado. El dibujo no puede ser importado." Si esto aparece en su pantalla, es porque los elementos CAD dentro del archivo CAD están a diferencias de altura extremas entre sí (más allá de una distancia razonable para un proyecto de construcción). La recomendación es ver si su diseñador puede inspeccionar los elementos en el dibujo y eliminar o corregir los objetos en los rangos de altura extremos.

Cómo exportar proyectos

Paso 1 - Abrir un proyecto

Igual que al importar, debe abrir el proyecto para iniciar el proceso de exportación:

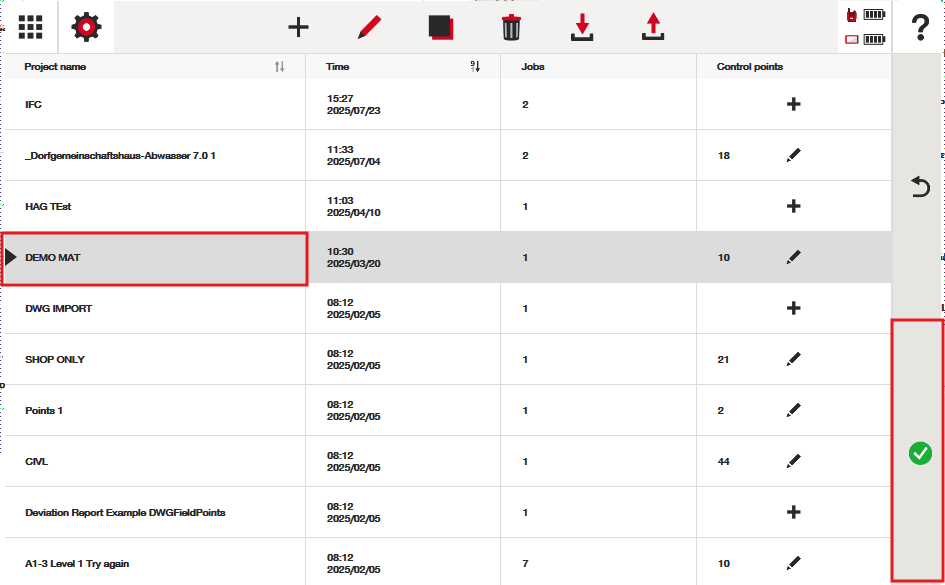

Encuentre el proyecto en su lista y presione la marca de verificación verde para obtener el menú de "trabajos":

Paso 2 - Toque el botón Exportar para el trabajo correcto

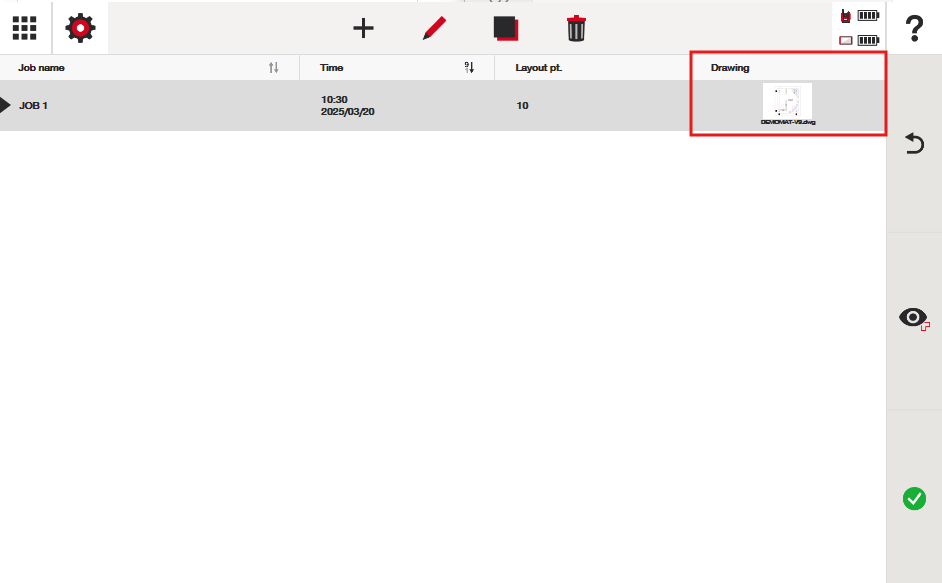

Haga clic en la miniatura del dibujo del trabajo que desea exportar y presione la marca de verificación verde para acceder a la opción de exportar dibujo:

Luego puede seleccionar la ruta de archivo a la que desea exportar el dibujo.

Consejos para exportar:

Recuerde que el software exportará todo como elementos CAD que pueda ver en la "vista CAD" de su dibujo. Si un punto o trabajo de líneas existe en cualquier capa, esos datos se exportarán. Si hay capas activadas o desactivadas en su menú de capas, esas capas también estarán activadas o desactivadas cuando abra el CAD en otro software basado en CAD.

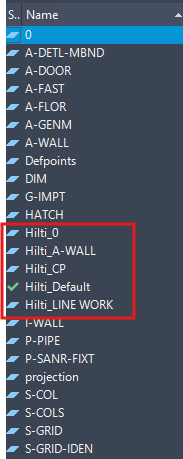

Si ha agregado algún trabajo de líneas o puntos al proyecto, se añadirán en capas "Hilti", como sugiere la captura de pantalla a continuación del software AutoCAD. Esto ayuda a los dibujantes a identificar rápidamente qué fue agregado a través del software HCL y qué estaba en el archivo CAD original.

Recuerde que HCL no puede eliminar ni mover ningún elemento CAD que provenga del archivo CAD original, solo puede activar y desactivar capas. Esto da confianza al dibujante de que las modificaciones al diseño digital original no pueden ocurrir ni intencionalmente ni por accidente al usar el software.

Así que - esto significa que cualquier trabajo de líneas o puntos (puntos de estación, puntos medidos, puntos marcados o puntos de layout) formarán parte del archivo CAD en su propia capa Hilti cuando se exporten.

¿En qué unidades se exporta el archivo CAD?

Recuerde que los archivos CAD tienen "unidades" asociadas al archivo. Por ejemplo, si una línea en CAD mide 3 unidades de largo, el software necesita definir si eso es 3 pies, metros, milímetros, etc.

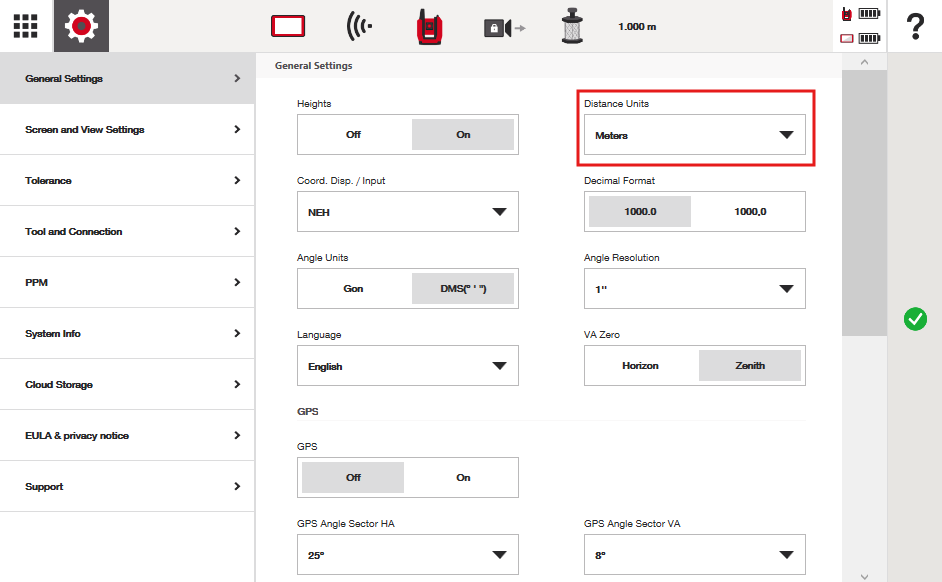

HCL exportará el archivo CAD en las unidades establecidas en la configuración. En la captura de pantalla a continuación, dado que mis unidades de distancia están configuradas en "metros", mi archivo CAD también se exportará en metros. Esto es algo que debería coordinar con su dibujante si piensa compartir el archivo exportado con otros.
