¿Qué son las verificaciones de backsight y por qué son importantes?

¿Cuál es el propósito de una verificación de backsight?

Una verificación de backsight permite a los usuarios finales inspeccionar si la estación total aún reconoce que los puntos de control que midió durante la configuración están en la misma ubicación. Si hay errores durante una verificación de backsight, se recomienda volver a posicionar la estación.

Los errores en las verificaciones de backsight suelen estar relacionados con que las estaciones totales se ven afectadas por el viento, vibraciones, estabilidad del trípode o incluso por haber sido ligeramente golpeadas. Las verificaciones de backsight son rápidas de realizar y deben hacerse regularmente durante el trabajo. Generalmente se recomienda que una verificación de backsight ocurra cada 60 minutos, que es la misma frecuencia que la calibración automática del PLT 400.

Si los errores en las verificaciones de backsight son significativamente grandes, quizás inspeccione si el entorno del sitio de trabajo puede estar causando que la herramienta se deslice o se mueva ligeramente, o si las vibraciones están afectando el anclaje de la herramienta. También inspeccione si los puntos que usa en las verificaciones de backsight son fiables: ¿los puntos mismos están siendo golpeados o movidos debido a las condiciones del sitio de trabajo?

Este artículo sobre la estabilidad de la herramienta y este artículo sobre las mejores prácticas para puntos de control pueden ayudar a solucionar problemas de verificaciones de backsight consistentemente deficientes.

Cómo realizar una verificación de backsight

Paso 1- Abrir la aplicación

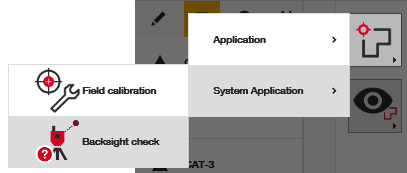

La aplicación de verificación de backsight estará disponible si está trabajando en un proyecto que haya completado un posicionamiento con puntos de control. La encontrará en aplicaciones del sistema:

Una vez abierta, le recordará el propósito de la aplicación, que está volviendo a medir los puntos de control para inspeccionar desviaciones después del posicionamiento original:

Paso 2 - Elegir el punto de control para medir

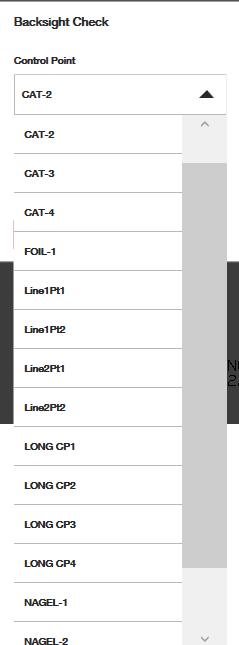

Aparecerá toda la lista de puntos de control para que la use. Se recomienda que elija un punto de control que se haya usado durante el posicionamiento más reciente para comparar la verificación de backsight lo mejor posible con su configuración original. Sin embargo, técnicamente se puede elegir cualquier punto de control de la lista. El punto de control predeterminado que aparece primero será el primer punto de control usado durante su proceso de posicionamiento más reciente.

Observe, sin embargo, que los únicos puntos de control que no aparecen son aquellos que no tienen un tipo de prisma bloqueable asociado. Por lo tanto, los puntos de control que no son prismas, tales como objetivos reflectantes o puntos en superficies medidos directamente con el láser, no podrán usarse como parte de este paso.

Si hay un punto de control que no aparece en esta lista y desea usarlo, asegúrese de editar el punto en la lista de puntos desde la vista CAD y asignarle un tipo de prisma que pretenda usar.

La razón por la que el software sólo sugiere puntos de control con una asociación a prisma es para mantener la integridad de la medición, ya que otros objetivos pueden verse afectados más fácilmente por las condiciones ambientales (luz, polvo, agua, etc.).

¿Hay alguna otra forma de realizar una verificación de backsight?

Sí, pero se debe tener cuidado para configurar un sistema de verificación de backsight que sea fiable. Una forma común de hacerlo es que, después de posicionar inicialmente la herramienta, mida y registre los puntos de backsight deseados de su elección en el sitio de trabajo. Cuando desee realizar una verificación de backsight manual, simplemente abra nuevamente la aplicación de medir y registrar y mida los puntos por segunda vez. Puede usar fácilmente las funciones de medición de la tableta para CAD para inspeccionar y visualizar cualquier desviación potencial entre los dos puntos.

Paso 3 - Medir

Una vez que haya seleccionado el punto de control correcto que desea medir, presione el botón rojo de medir.

Paso 4 - Observar resultados

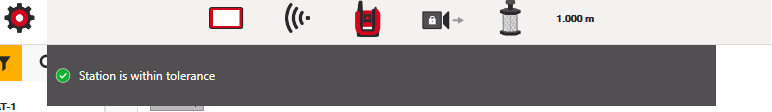

Si sus mediciones muestran desviaciones que están dentro de la tolerancia establecida en sus configuraciones, HCL simplemente sugerirá que la estación está dentro de la tolerancia. Consulte este artículo para entender qué son los ajustes de tolerancia y cómo configurarlos.

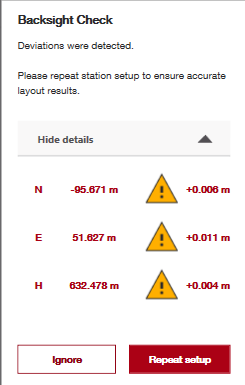

Si no tiene definidos ajustes de tolerancia, o si tiene una medición de backsight que está fuera de la tolerancia establecida, verá los datos de desviación, como se muestra a continuación:

Estos datos revelan cómo el punto medido difiere de la ubicación medida que la estación total encontró originalmente. En el caso anterior, cada coordenada parece tener una ligera desviación milimétrica, y los valores de coordenadas que están fuera de los ajustes de tolerancia se resaltarán en rojo.

Paso 5 - Reposicionar y solucionar problemas

Si los datos de backsight son deficientes, se recomienda reposicionar la herramienta en sus puntos de control proporcionados. Después de un reposicionamiento, es prudente que la estación total le guíe a un punto que haya dispuesto previamente durante el mismo día de trabajo para investigar posibles desviaciones entre el posicionamiento antiguo y el nuevo posicionamiento que acaba de realizar.
