Aplicación "Sketch" - Cómo hacerlo

La aplicación "Sketch" está diseñada para permitirle dibujar sobre su dibujo CAD para actualizar o crear cualquier trabajo de líneas que pueda necesitar como referencia.

Paso 1: Seleccione un Punto de Inicio

Al abrir "Sketch", se le pedirá que seleccione el "punto de inicio" desde el cual desea comenzar a trabajar. Tenga en cuenta que siempre deberá tener algún tipo de punto (ya sea un punto de diseño, punto medido o punto de control) desde el cual comenzar su trabajo de boceto.

No necesariamente necesita un archivo CAD para comenzar a dibujar, pero sí necesita un punto dentro de su trabajo para poder empezar.

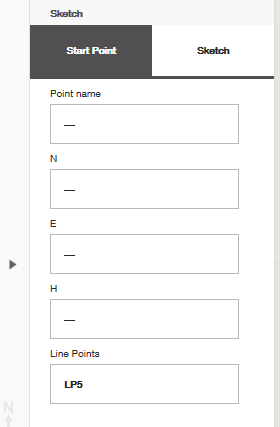

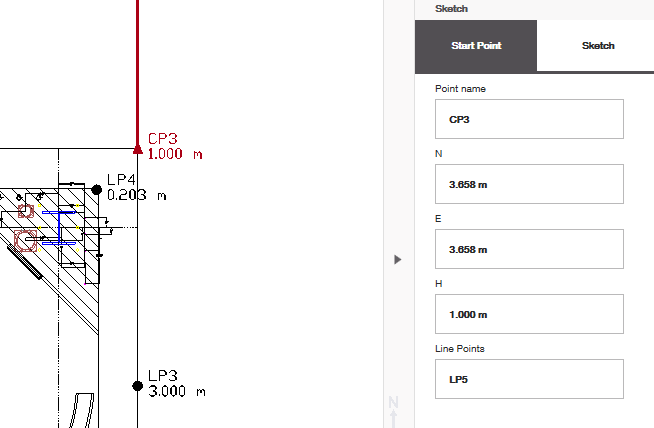

Una vez que seleccione un punto, verifique que el nombre y la coordenada del punto de inicio sean correctos, y que los "puntos de línea" que pretende crear estén etiquetados de la manera que desea mientras dibuja. En el ejemplo a continuación, el nombre de mi punto de línea es "LP5", y a medida que dibujo más líneas en sucesión, el número del punto también aumentará, mientras que el prefijo permanecerá igual.

Paso 2: Comience a Dibujar

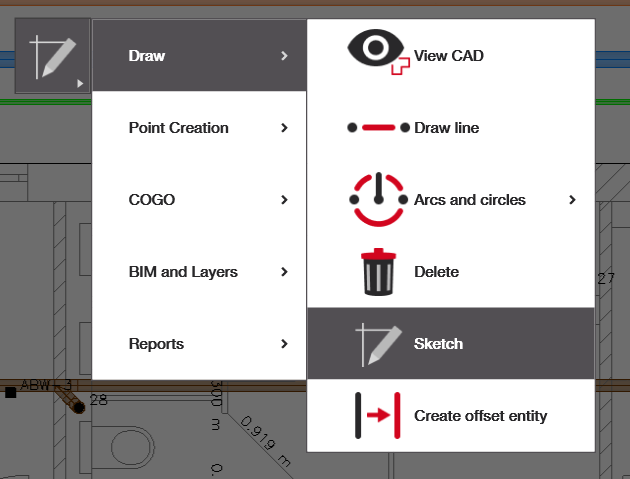

Navegue a la pestaña "Sketch" y comience a dibujar.

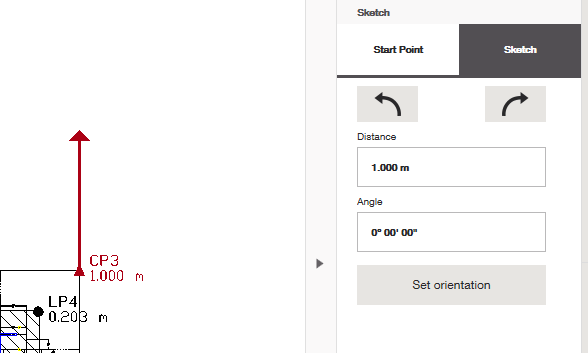

"Distancia" es la distancia que desea que la siguiente línea recorra desde el punto desde el que comenzó, y "ángulo" es el ángulo en el que desea que gire desde ese punto. Tenga en cuenta que 0° estará orientado directamente hacia arriba (norte del plano).

También puede usar las flechas izquierda y derecha para girar convenientemente el ángulo exactamente 45° desde la orientación en la que está la línea.

"Establecer Orientación" se puede usar si desea orientar la línea al ángulo exacto de una línea existente en su archivo CAD o la orientación de 2 puntos dentro de su trabajo.

Paso 3: Continúe su Boceto

Presione la marca de verificación verde siempre que sepa que el segmento de línea que dibujó es correcto. Una vez completado, se le solicitará automáticamente que dibuje otra línea desde el final de la que acaba de crear.

Si desea dibujar una línea desde otro punto de inicio, simplemente regrese y seleccione un nuevo punto de inicio.
