Aplicación de Línea y Desplazamiento - Cómo usar

La aplicación de línea y desplazamiento es una excelente manera de verificar rápidamente las distancias de puntos desde una línea específica. Por ejemplo, verificar el diseño de puntos de anclaje desde una línea de cuadrícula específica, o verificar la ubicación medida de objetos específicos desde una pared.

¿Cómo medir la distancia entre puntos?

1. Abre tu proyecto: Comienza abriendo cualquier proyecto en tu tableta.

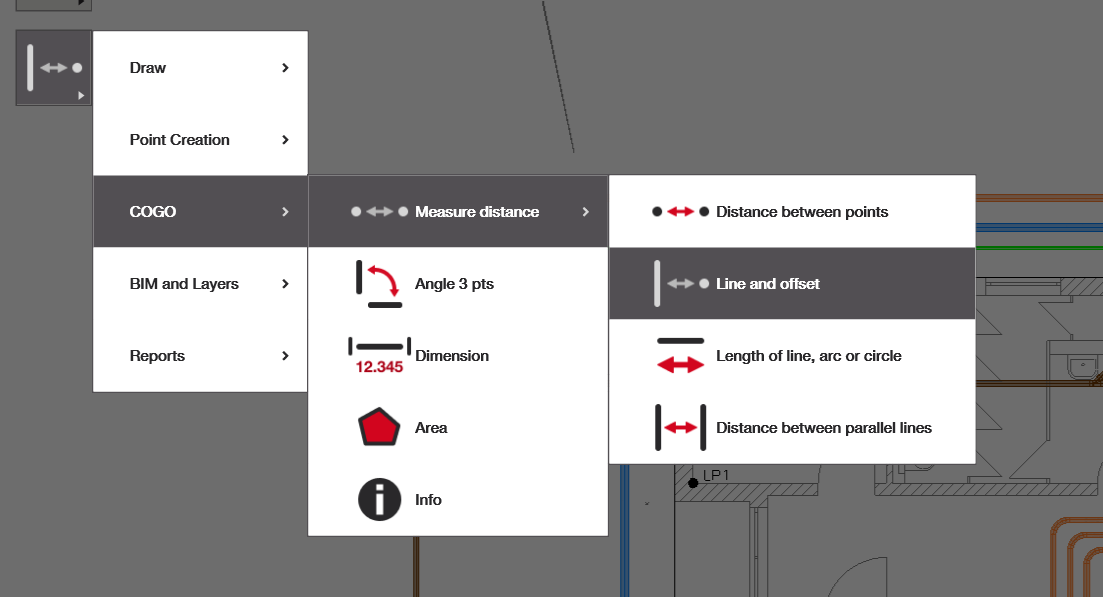

2. Abre la aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.
   1. Si no tienes la aplicación 'Línea y Desplazamiento' en la pantalla de inicio, selecciona agregar acceso directo y añade la aplicación que se muestra a continuación.
3. Selecciona una línea o un arco, luego un punto: Sigue las indicaciones para obtener tu resultado.

La línea o arco que selecciones debería volverse roja, después de lo cual puedes seleccionar el punto. Este punto también debería volverse rojo y luego el resultado aparecerá en la esquina superior derecha de la pantalla.

Entendiendo el resultado

La línea o arco que seleccionaste debería aparecer listado como "Objeto 1" mientras que el punto como "Objeto 2". La medida de "Línea" es la distancia desde el inicio de la línea hasta el punto seleccionado. El "desplazamiento" es la distancia desde el punto más cercano de la línea de referencia hasta el punto que se está midiendo.
