Aplicación de Dimensiones - Cómo hacerlo

¿Necesita agregar la longitud de una línea a su diseño? ¿Quiere que se muestren dimensiones para diferentes líneas en el archivo sin tener que rehacer las mediciones? Este artículo trata sobre cómo agregar medidas y etiquetas de dimensión a su archivo.

Demostración de la Aplicación de Dimensiones

¿Cómo agregar etiquetas de dimensión a su archivo?

1. Abra su proyecto: Comience abriendo cualquier proyecto en su tableta.

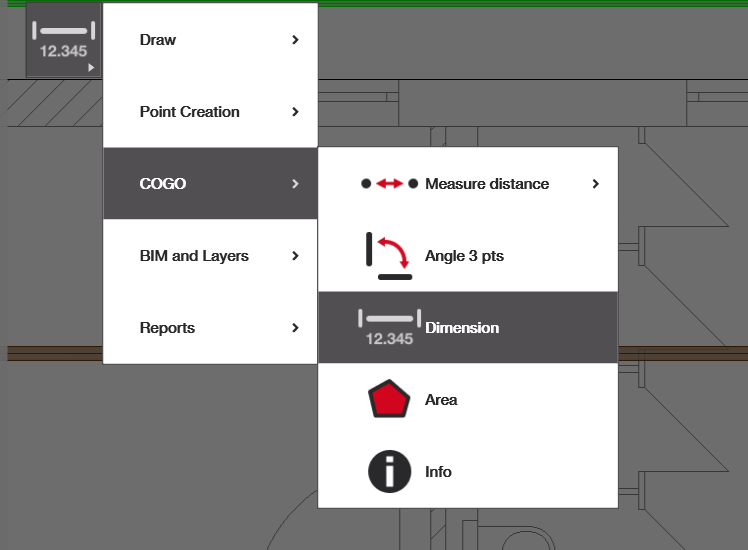

2. Abra la aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.

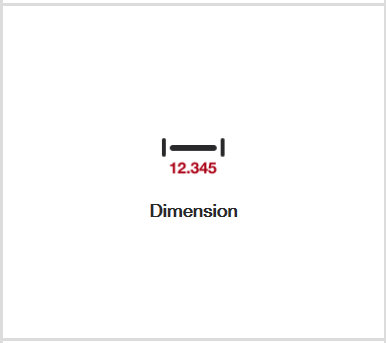

   1. Si no tiene la 'Aplicación de Dimensiones' en la pantalla de inicio, seleccione agregar acceso directo y añada la aplicación que se muestra a continuación.
3. Seleccione líneas y agregue etiqueta: Siga las indicaciones para obtener sus mediciones.

Seleccione las líneas que desea medir y etiquetar. Estas deberían volverse rojas. Para deseleccionar una línea, haga clic en ella nuevamente; debería volver a su color original. Cuando haya seleccionado todas las líneas a las que desea agregar etiquetas de dimensión, haga clic en el punto de verificación verde a la derecha. Sus etiquetas de dimensión aparecerán arriba o a la derecha de las líneas seleccionadas.

Nota: Estas etiquetas de dimensión son solo visuales temporales. No se guardan en el archivo CAD. Esto significa que si exporta el archivo CAD desde la tableta, el texto dimensional no se exportará como parte del archivo. Asimismo, una vez que cambie de proyecto o trabajo o cierre la aplicación HCL, las dimensiones tampoco se mostrarán cuando se abra el proyecto nuevamente.
