Aplicación View CAD - Cómo hacerlo

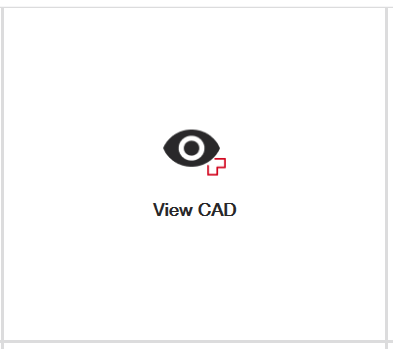

La aplicación View CAD es parte de las 5 aplicaciones estándar que siempre se muestran en la pantalla de inicio. Esta aplicación simplemente te permite investigar tu archivo CAD libremente en la tableta, incluso en 3D si es necesario.

¿Cómo abrir la aplicación View CAD?

1. Abre tu proyecto: Comienza abriendo cualquier proyecto en tu tableta.

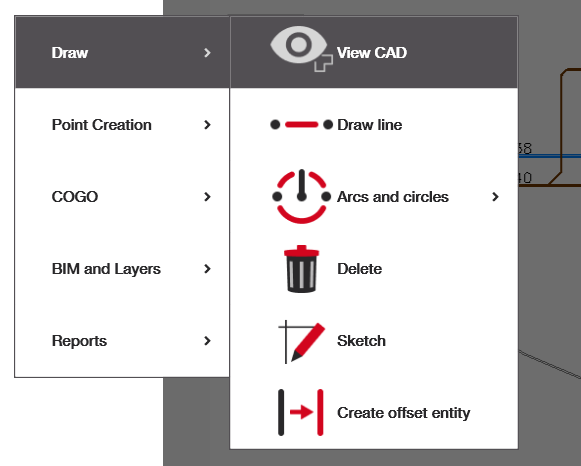

2. Abre la aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en vista CAD.
3. Visualiza e inspecciona el archivo: Visualiza tu archivo y selecciona las diferentes vistas a continuación si lo deseas

Configuraciones de vista CAD

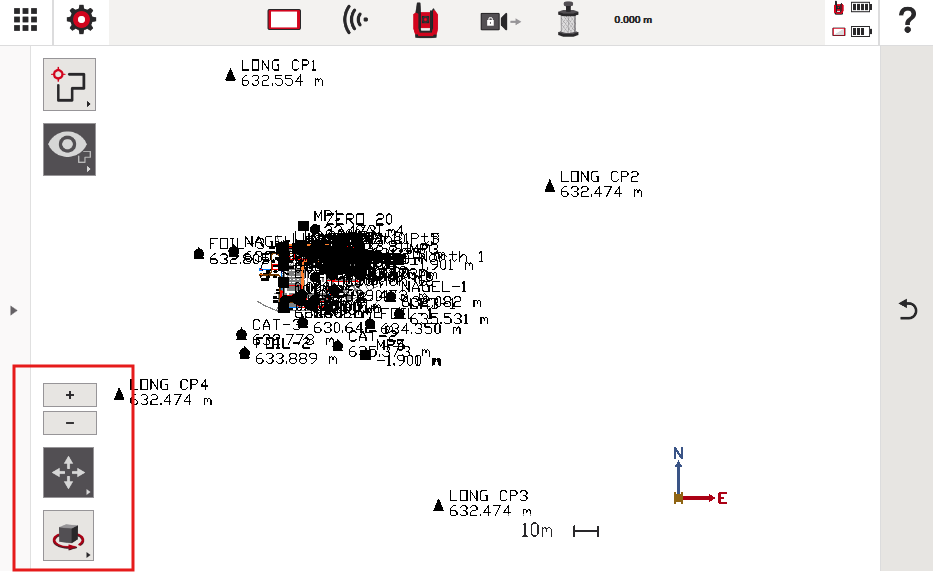

En la esquina inferior izquierda puedes encontrar las configuraciones de vista.

Ten en cuenta que el primer ícono con las cuatro flechas, cuando está resaltado en gris oscuro, simplemente significa que puedes desplazarte libremente por tu archivo CAD en cualquier vista 2D o 3D que hayas establecido. Este modo de vista puede estar activo incluso cuando no estás específicamente en la aplicación "Vista CAD" (por ejemplo, si estás dibujando líneas o creando puntos).

Sin embargo, al tocar ese ícono aparecerán más opciones de vista para tu conveniencia, como ajustar configuraciones de fondo, usar diferentes opciones de zoom y otras. Estas se explican a continuación.

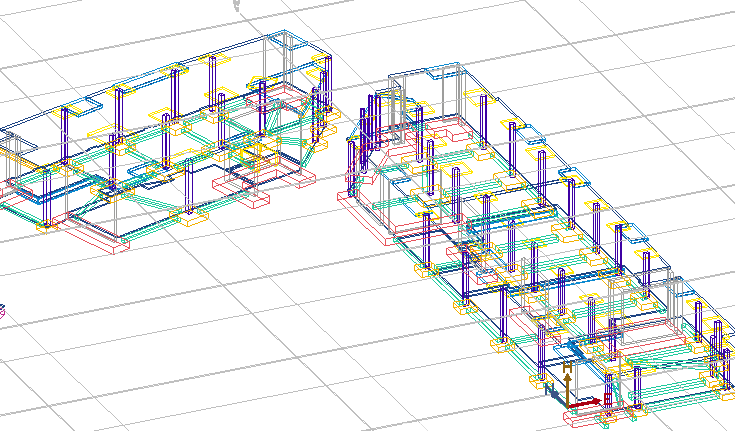

Vista de encuadre estándar: El ícono de círculo vacío te permite ver la aplicación en un modo claro estándar con encuadre. Este es el modo de vista predeterminado para tus archivos.

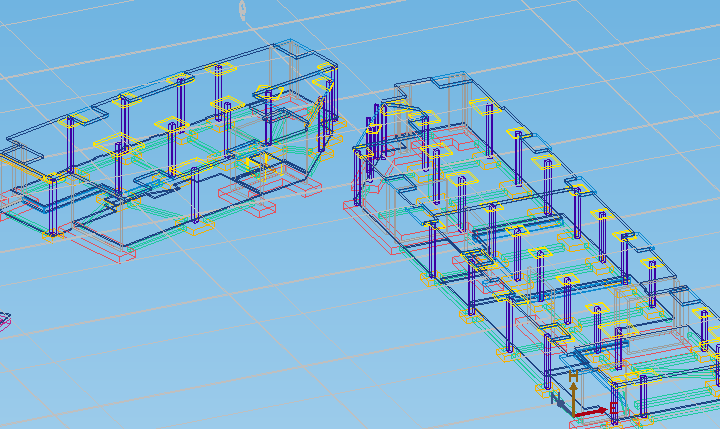

Vista de encuadre 3D: El ícono de círculo 3D te permite ajustar la vista de archivos 3D. (Los archivos CAD solo tendrán un fondo azul al seleccionar esta opción, incluso cuando trabajes con archivos 2D).

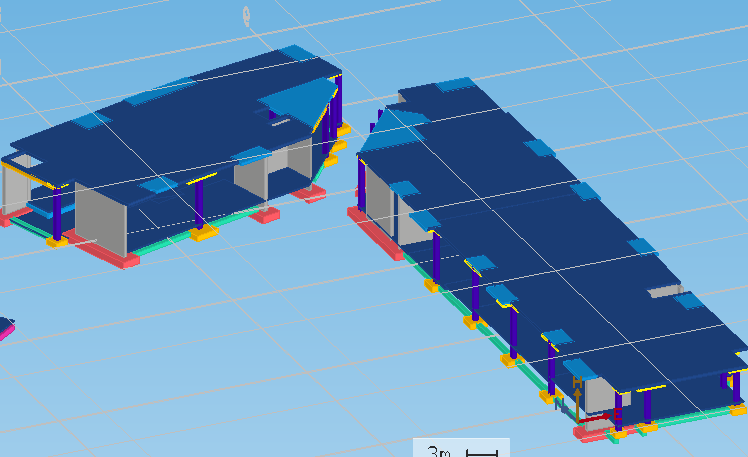

Vista de relleno 3D: El ícono de círculo negro te permite ver tu archivo en una vista 3D con encuadre relleno.

Redibujar: El ícono con la curva negra con una flecha que conduce a otra curva roja se usa para suavizar líneas segmentadas dentadas de tu archivo. Probablemente nunca necesitarás usar esta opción.

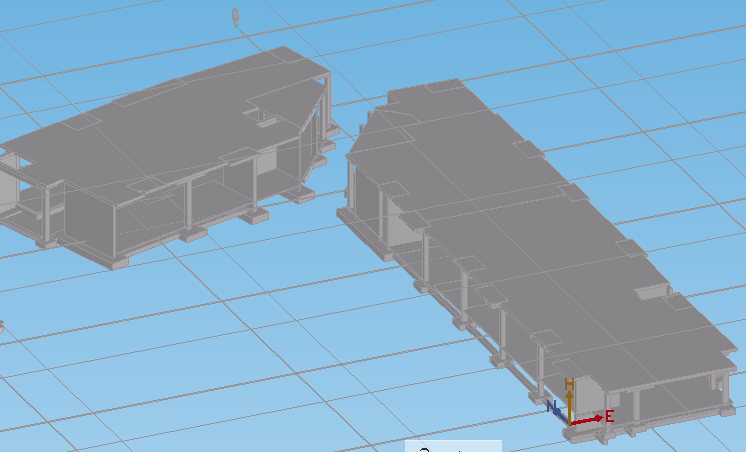

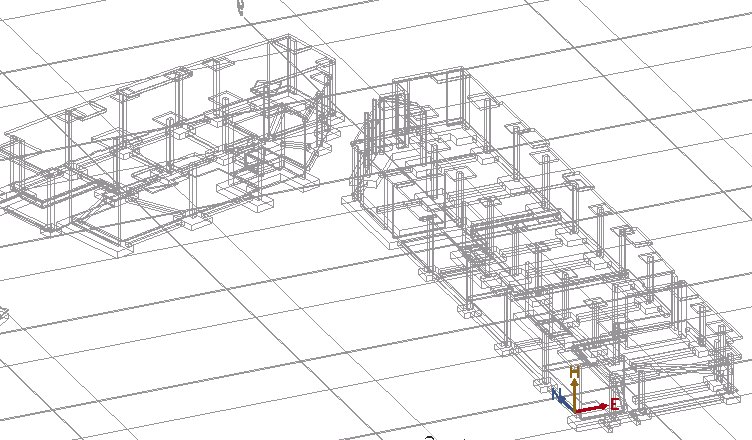

Sombreado 3D: el ícono de jarra con relleno gris se usa para mostrar profundidad mediante sombreado y agregar una escala de grises al modelo (elimina los colores de los elementos 3D). Esto es especialmente útil para dibujos simples o marcos sin sombreado. Importante: una vez añadido, el sombreado no puede eliminarse a menos que cambies a otro trabajo o proyecto primero antes de regresar.

Alejar zoom: El cuadro negro con flechas rojas en el medio te permite alejar rápidamente el zoom del archivo para ver todo lo que contiene el área CAD del archivo - puntos y elementos CAD. Nota: si tienes elementos en tu archivo que están a distancias extremadamente largas entre sí, el área de vista CAD podría parecer en blanco al usar esta opción.

Acercar a área: La lupa con el cuadrado en el fondo te permite seleccionar un área en tu archivo y acercar rápidamente a ella.

Menú de zoom: La lupa con el signo más o menos a cada lado te permite alternar un menú de acceso rápido de zoom sobre el menú de vista para acercar y alejar rápidamente con los botones más o menos. Para hacer que desaparezcan, simplemente haz clic en el ícono nuevamente.

Configuraciones de vista 3D

Debajo del ícono con las cuatro flechas, puedes encontrar el ícono de posición 3D que se asemeja a un cubo con una flecha que lo rodea. Con este ícono puedes cambiar las configuraciones de vista de tu archivo para ver las coordenadas desde diferentes posiciones 3D. Cuando esta opción está activa, puedes rotar el dibujo manualmente según sea necesario.

El menú emergente a la derecha de este ícono te permite cambiar rápidamente entre diferentes vistas (por ejemplo, desde arriba, desde los lados o desde abajo).

Si deseas volver a la vista predeterminada y modo de desplazamiento, simplemente selecciona nuevamente la opción de vista desde arriba, seguida por las 4 flechas:
