Aplicación Crear Entidad de Desplazamiento - Cómo usar

La Aplicación Crear Entidad de Desplazamiento te permite crear rápidamente desplazamientos de líneas, círculos y arcos. Esto es útil, por ejemplo, para crear límites de paredes interiores a partir de la pared exterior o para indicar líneas de rieles para paneles de yeso. Esto ayuda a mantener la consistencia dimensional al trabajar con líneas.

Demostración de Crear Entidad de Desplazamiento

Cómo usar la Entidad de Desplazamiento

1. Abre tu Proyecto: Comienza abriendo cualquier proyecto en tu tableta.

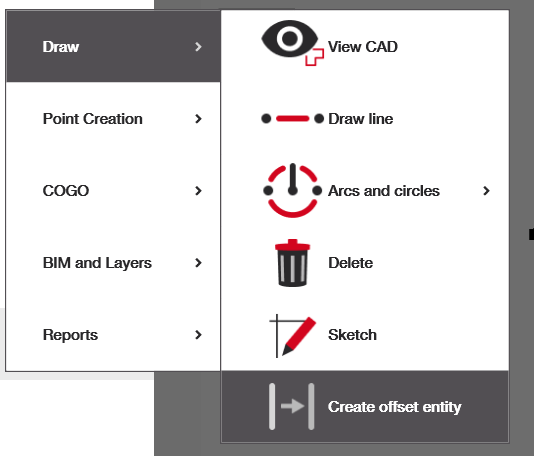

2. Abre la Aplicación: Ya sea desde la pantalla principal o desde el menú lateral en la vista CAD.
   • Si no tienes 'Crear Entidad de Desplazamiento' en la pantalla principal, puedes seleccionar agregar acceso directo y añadir la aplicación que se muestra a continuación, o navegar a ella desde el menú de navegación.
3. Selecciona un Objeto: Selecciona las líneas, arcos o círculos con los que deseas trabajar y aparecerá el menú de trabajo para que definas tu desplazamiento.

Creación de Objeto

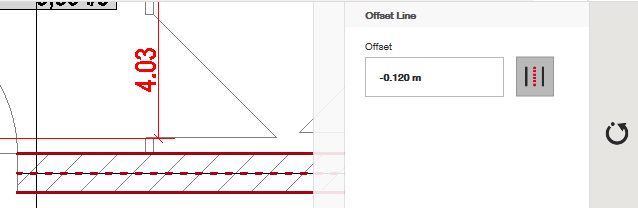

Selecciona el objeto del cual quieres crear un duplicado desplazado. Debería aparecer un duplicado rojo en algún lugar a la derecha de este. En la parte superior derecha puedes encontrar y cambiar la distancia de desplazamiento. En el ejemplo a continuación es 0.3 m. Esto significa que la nueva línea creada estará a 0.3 metros a la derecha de la línea original. Para crear una línea desplazada a la izquierda, simplemente haz clic en la línea original una segunda vez y la línea roja se desplazará a la distancia elegida a la izquierda de la original. Si haces clic en la línea una tercera vez, la línea desplazada desaparecerá.

Nota: si es útil, puedes añadir un valor negativo al desplazamiento para que el desplazamiento comience inmediatamente a la izquierda de tu objeto, si es necesario.

Si quieres crear más objetos desplazados con el mismo parámetro de desplazamiento, simplemente haz clic en ellos y los nuevos objetos deberían aparecer en rojo. Una vez que hayas creado todos los objetos que necesitas, haz clic en la marca de verificación verde a la derecha. Estos objetos se volverán grises y ahora se añadirán a tu archivo.

Crear un objeto entre dos líneas

También existe una función donde puedes crear una línea en el centro de dos líneas paralelas. Primero selecciona la opción de líneas paralelas a la derecha de la distancia de desplazamiento. La casilla "Desplazamiento" debería deshabilitarse cuando hagas esto. Luego, selecciona tu primera línea, que debería volverse roja al seleccionarla. A continuación, selecciona la segunda línea. Aparecerá una línea roja punteada en el medio de las dos. Haz clic en la marca de verificación verde en el lado derecho y esta nueva línea se añadirá a tu dibujo.

Nota: estas líneas deben ser paralelas en el archivo CAD para que esta opción pueda usarse.
