Radio de Arco con 2 Puntos - Cómo hacerlo

Si desea crear un arco utilizando puntos de su archivo, puede usar la aplicación Radio de Arco con 2 Puntos. Esto es útil para el diseño estructural y para crear cualquier arco o superficie curva en paredes, cúpulas, planos de pisos, etc. Si desea crear un arco basado en tres puntos, consulte este artículo.

Demostración de Radio de Arco con 2 Puntos

¿Cómo Crear un Arco a partir de 2 Puntos?

1. Abra su Proyecto: Comience abriendo cualquier proyecto en su tableta.
2. Abra la Aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.

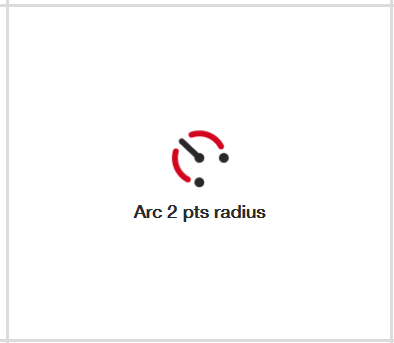

   • Si no tiene la 'Aplicación Radio de Arco con 2 Puntos' en la pantalla de inicio, seleccione agregar acceso directo y añada la aplicación que se muestra a continuación.

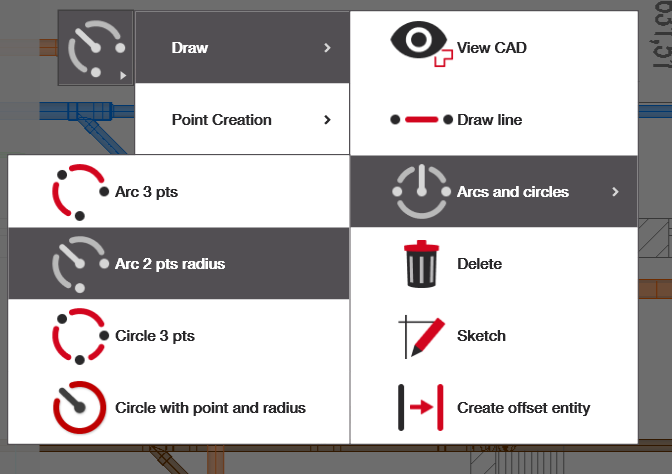

   • Para abrirla desde el menú lateral izquierdo, siga esta ruta: Dibujar > Arcos y círculos > Arco 3 pts
3. Seleccione Dos Puntos, Defina el Radio y Cree el Arco: Siga las indicaciones para obtener su resultado

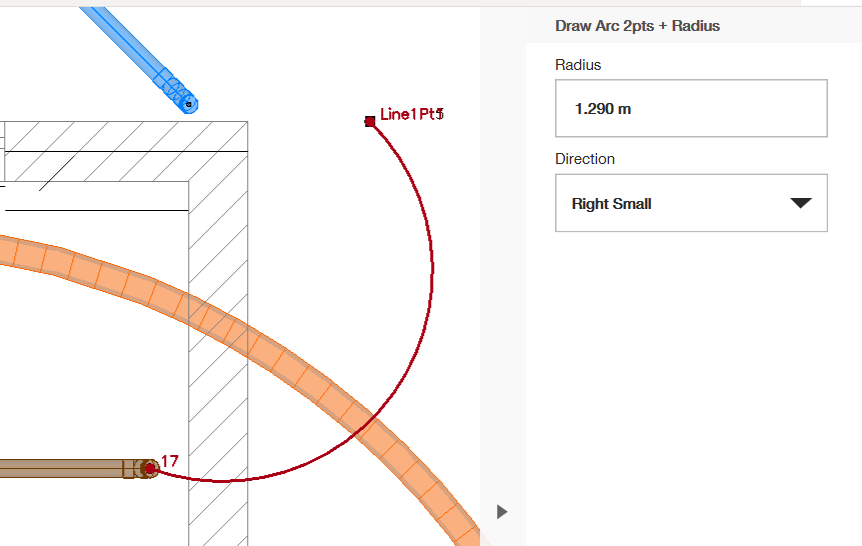

Seleccione sus dos puntos de referencia. Una vez seleccionados, estos puntos deberían volverse rojos y debería aparecer una curva que pase por ellos. Si desea deseleccionar un punto o comenzar de nuevo, simplemente haga clic nuevamente en los puntos seleccionados.

Definir Radio/Dirección

 Para cambiar el radio y la dirección de su curva, puede mirar el menú en el lado derecho. Bajo "Radio" puede ingresar la longitud del radio deseado. Bajo "Dirección" puede seleccionar una de las cuatro opciones: Derecha pequeña, derecha grande, izquierda pequeña, izquierda grande. Las opciones derecha e izquierda le ayudan a cambiar la dirección de su curva, mientras que las opciones grande y pequeña determinan si el arco abarca un ángulo menor o mayor (ayudándole a determinar hasta dónde se extenderá la curva a lo largo del círculo sin cambiar el radio).

Cuando haya terminado, haga clic en la marca de verificación verde a la derecha y su nueva curva se añadirá a su dibujo.
