Aplicación Crear Punto Central - Cómo hacerlo

La Aplicación Crear Punto Central te permite crear puntos basados en tres líneas conectadas. Es un método útil para crear un punto central basado en referencias de líneas.

Demostración de Crear Punto Central

Cómo Crear un Punto Central

1. Abre tu Proyecto: Comienza abriendo cualquier proyecto en tu tableta.
2. Abre la Aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.

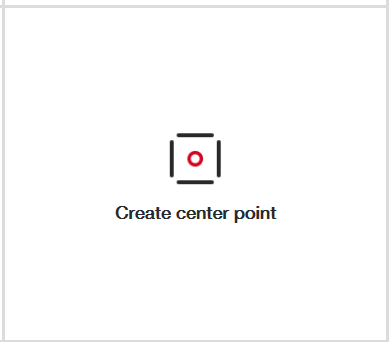

   • Si no tienes la 'Aplicación Crear Punto Central' en la pantalla de inicio, puedes seleccionar agregar acceso directo y añadir la aplicación que se muestra a continuación, o navegar a ella desde el menú de navegación.

3. Selecciona Tres Líneas y Crea el Punto: Selecciona tres líneas conectadas y crea tu punto.







Selecciona tres líneas perpendiculares que se conecten (idealmente tres líneas que formen parte del mismo rectángulo o cuadrado). Estas deberían volverse rojas al seleccionarlas. Después de seleccionar tres líneas, debería aparecer un punto rojo en el centro.

Algunas cosas a tener en cuenta:

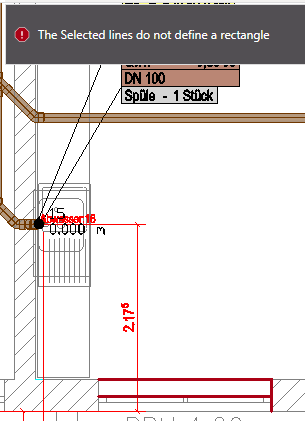

Si recibes el mensaje "Las líneas seleccionadas no definen un rectángulo", asegúrate de seleccionar tres líneas de un rectángulo en su lugar; las líneas que uses deben poder formar un rectángulo o cuadrado.

Además, esta aplicación funciona solo al seleccionar objetos que estén categorizados como "líneas" dentro de CAD. Si intentas encontrar un punto central de un objeto que no está definido como "líneas" en CAD (un objeto 3D o un objeto decorativo, por ejemplo), esta aplicación no funcionará.

Por ejemplo, no puedo seleccionar esta imagen de tubería 2D, aunque parezca formar un cuadrado, ya que los límites del objeto no están técnicamente definidos como "líneas".

Definir Punto

Una vez que el punto aparezca en el centro de tus tres líneas, puedes editar su nombre usando el menú en el lado derecho de tu pantalla. Aquí también puedes definir el tipo de punto (punto de diseño o punto de control). Cuando termines, selecciona la marca de verificación verde a la derecha de tu pantalla y el punto será añadido a tu dibujo.
