La aplicación Model Slicer permite el corte tanto de dibujos CAD 2D como 3D, haciendo posible crear vistas seccionales del modelo.
Cómo Usar la Aplicación Model Slicer
- Abre tu Proyecto: Comienza abriendo cualquier proyecto en tu tableta.
- Abre la Aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.
- Si no tienes la aplicación 'Model Slicer' en la pantalla de inicio, selecciona agregar acceso directo y añade la aplicación que se muestra a continuación.
- Elige la dirección: En la parte inferior derecha de la pantalla, elige la dirección en la que quieres que opere el cortador.
- Aplica el Cortador: Usa el cortador en el lado derecho de la pantalla para seleccionar la sección requerida del dibujo CAD.
- La dirección de corte activa se muestra en el dibujo como cuadrados grises que cubren las dimensiones del modelo CAD.
- Es posible combinar múltiples direcciones, permitiendo que el cortador opere a través de varios ejes simultáneamente.

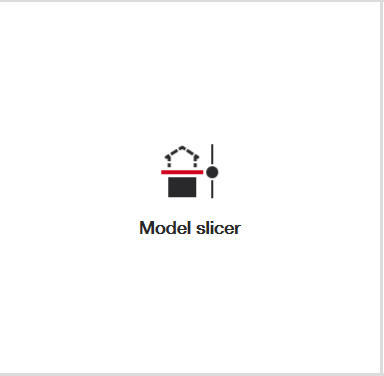

Icono de acceso directo de la aplicación 'Model Slicer':

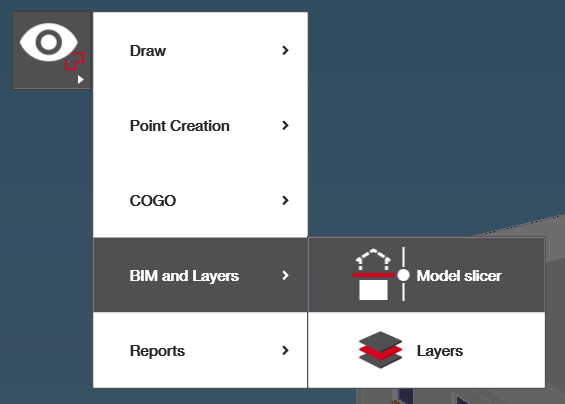

Selección de la aplicación Model Slicer desde el menú lateral en la vista CAD:
La dirección de corte se selecciona en la esquina inferior derecha de la pantalla. La dirección actualmente activa se resalta en el lado derecho con un gris más oscuro:

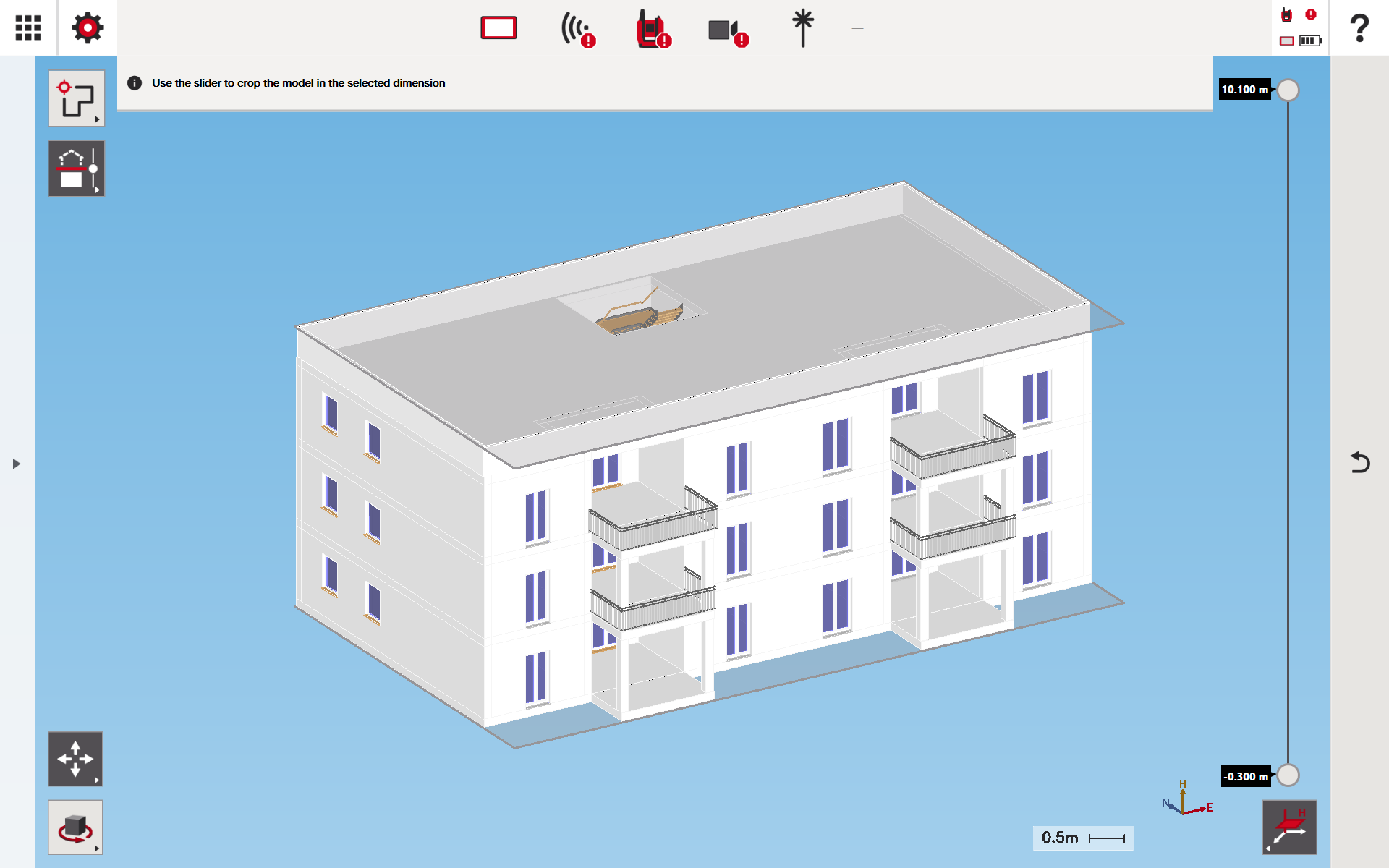

Vista CAD mostrada después de seleccionar la aplicación Model Slicer:

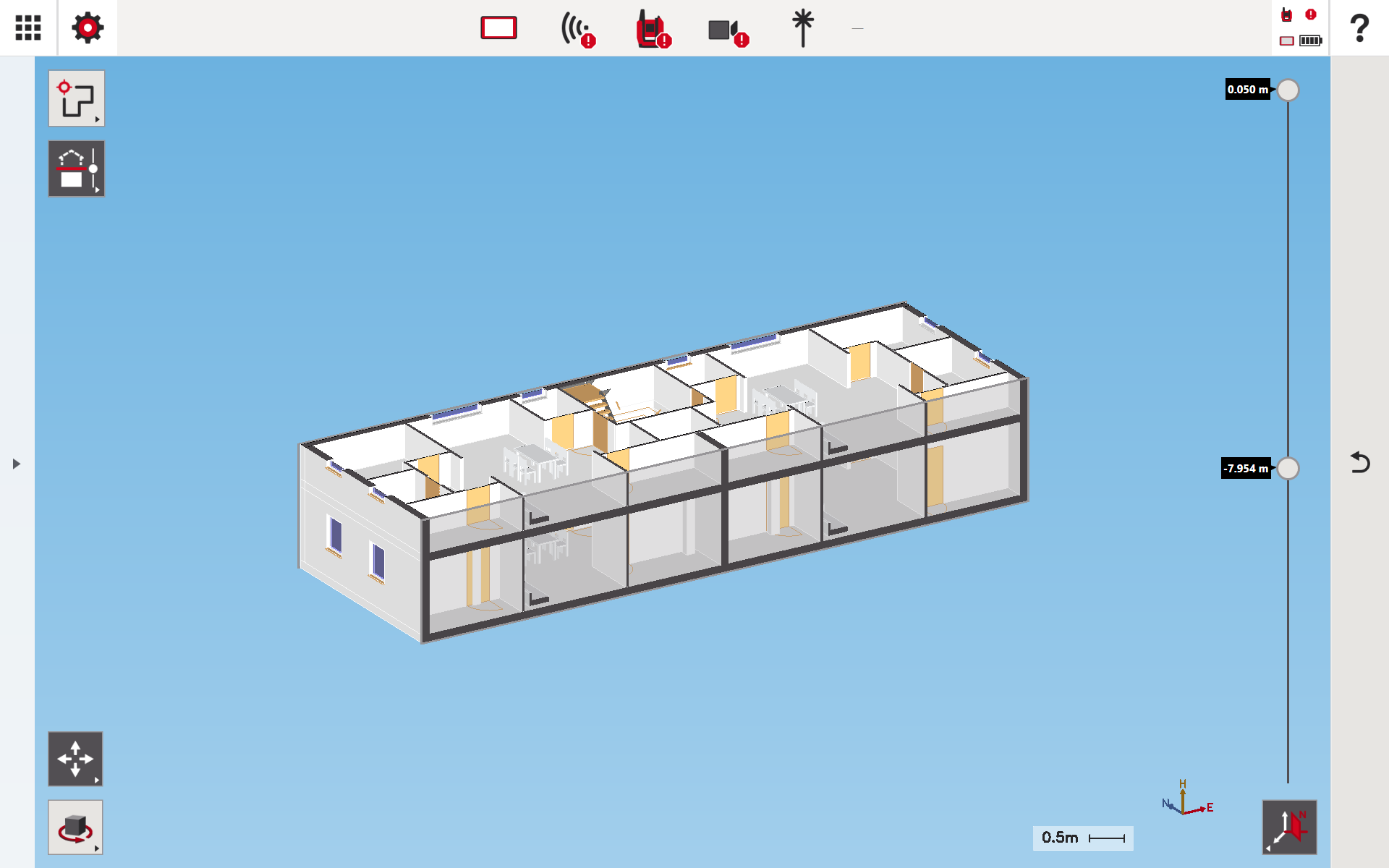

Corte aplicado en la dirección de altura del dibujo CAD:

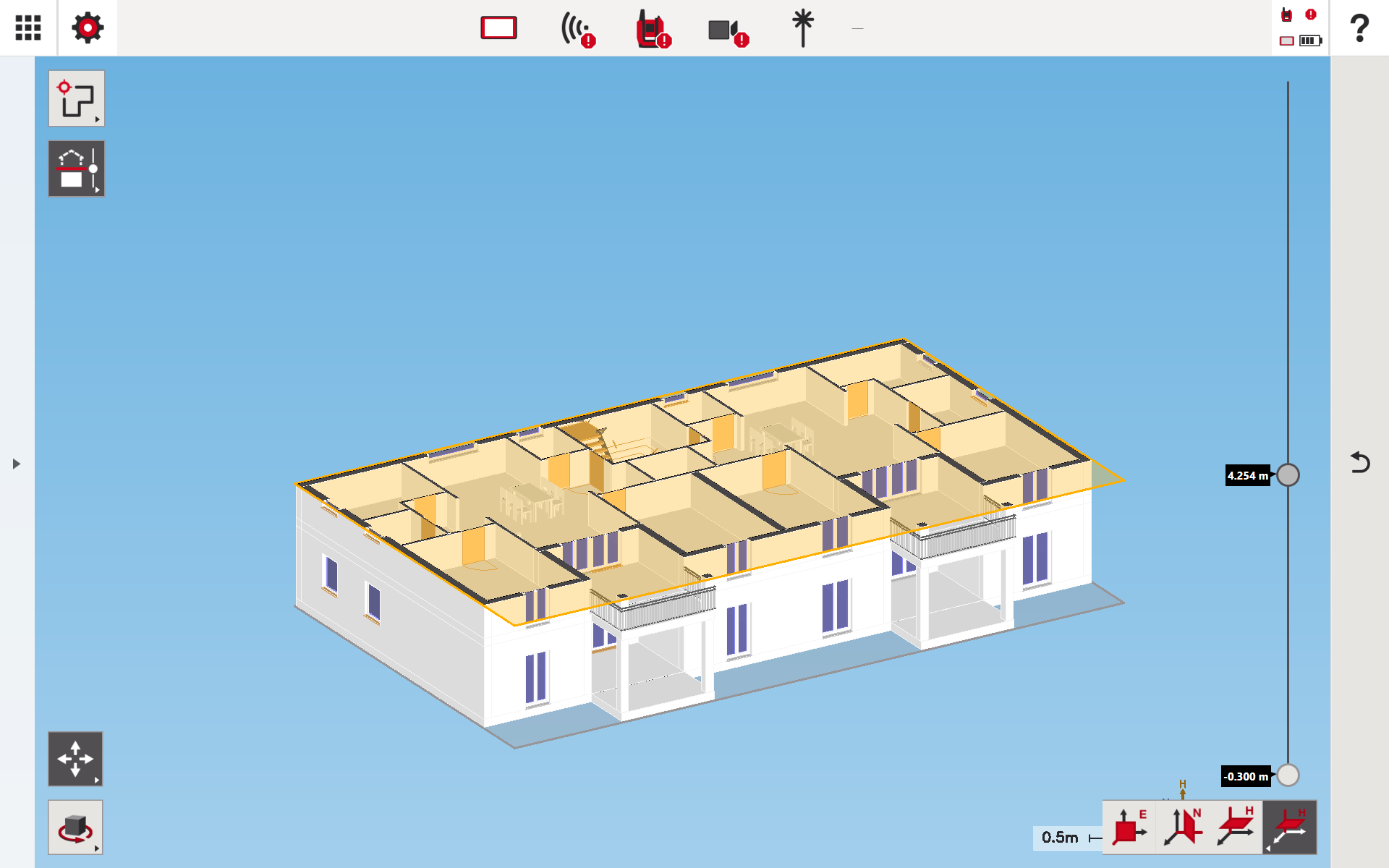

Corte adicional aplicado en la dirección norte del dibujo CAD:
Ejemplos de Uso del Model Slicer
La aplicación Model Slicer se usa comúnmente para reducir la complejidad visual en dibujos CAD densos y para enfocarse en áreas específicas o rangos de altura relevantes para tareas de distribución o revisión.
Ejemplo 1: Corte por Altura para Proyectos de Múltiples Niveles
En proyectos con varios pisos o sistemas apilados, el corte en la dirección de altura ayuda a aislar un solo nivel o rango de elevación.
- Mostrar solo penetraciones o incrustaciones a nivel de losas
- Revisar servicios aéreos sin elementos de niveles inferiores
- Verificar claros verticales en áreas congestionadas
Este enfoque es especialmente útil para separar trabajos subterráneos, de losa y aéreos.
Ejemplo 2: Aislar un Corredor o Área de Habitación
El corte en una dirección horizontal permite enfocarse en una sección estrecha del edificio.
- Revisar puntos de distribución en corredores largos
- Enfocarse en una sola habitación, pozo o espacio mecánico
- Reducir ruido visual de áreas adyacentes
Esto mejora la precisión al trabajar en espacios estrechos o repetitivos.
Ejemplo 3: Combinar Cortes de Altura y Dirección
Se pueden combinar múltiples direcciones de corte para crear una “ventana” enfocada dentro del modelo.
- Cortar por altura para seleccionar un nivel
- Cortar por norte/sur o este/oeste para aislar una zona específica
Esta combinación es útil para edificios grandes donde solo una pequeña área de trabajo es relevante a la vez.
Ejemplo 4: Simplificar Dibujos CAD para Trabajo en Campo
Los dibujos CAD complejos pueden ser difíciles de interpretar en el sitio. El Model Slicer ayuda a simplificar la vista.
- Ocultar partes irrelevantes del modelo
- Enfocarse solo en la sección en la que se está trabajando
- Mejorar la claridad para tareas de distribución y verificación
Esto apoya una toma de decisiones más rápida y reduce el riesgo de errores durante la distribución.
