Capas - Cómo Usar

La aplicación Capas controla qué capas de la aplicación HCL y qué capas del dibujo CAD son visibles en la vista. Las capas pueden activarse o desactivarse para enfocarse en la información relevante para la tarea actual.

¿Cómo usar la aplicación Capas?

Abra su proyecto: Comience abriendo cualquier proyecto en su tableta.
Abrir aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.
- Si no tiene la aplicación 'Capas' en la pantalla de inicio, seleccione agregar acceso directo y añada la aplicación que se muestra a continuación.
Elija la categoría de capa: La categoría de capa controla qué tipo de información se muestra en la vista CAD. En el lado derecho de la pantalla, seleccione la categoría que mejor se adapte a la tarea actual.
- Capas Hilti: Contienen puntos de control y puntos de disposición añadidos creados dentro de la aplicación. Esto también incluye cualquier trabajo de líneas que haya creado dentro de la aplicación HCL.
- Capas CAD: Contienen elementos que provienen del dibujo CAD importado. Solo podrá activarlas o desactivarlas, en lugar de eliminarlas o editarlas. HCL no permitirá modificaciones del diseño original que importe para reducir posibles errores o equivocaciones.
Gestionar Capas: Las opciones de gestión de capas están disponibles solo para las capas de puntos Hilti y permiten controlar cómo se organizan los puntos.
- Icono de más: Agregar capas adicionales para puntos.
- Botón Editar: Modificar las propiedades de la capa seleccionada.
- Botón Eliminar: Eliminar la capa seleccionada del proyecto.
Seleccionar Capas para Ver: La visibilidad de las capas determina qué información se muestra en la vista actual.
- Use el icono de ojo para mostrar u ocultar capas individuales.
- Las capas ocultas permanecen disponibles y pueden reactivarse en cualquier momento.

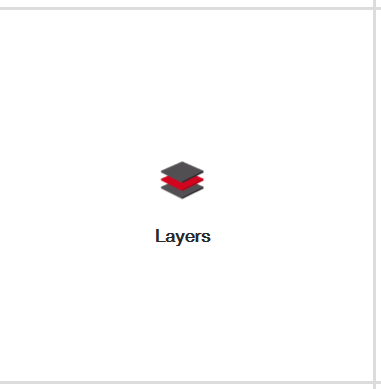

Icono de acceso directo de la aplicación 'Capas':

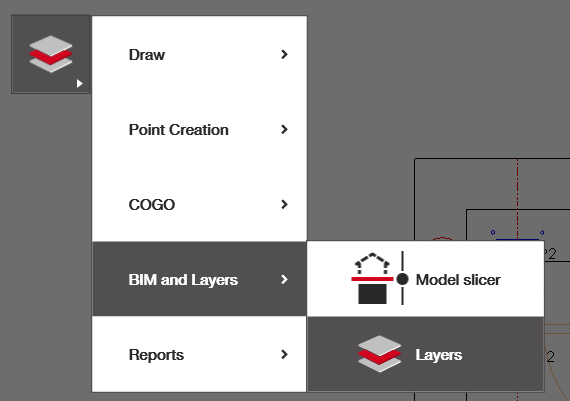

Seleccionando la aplicación Capas desde el menú lateral en la vista CAD:

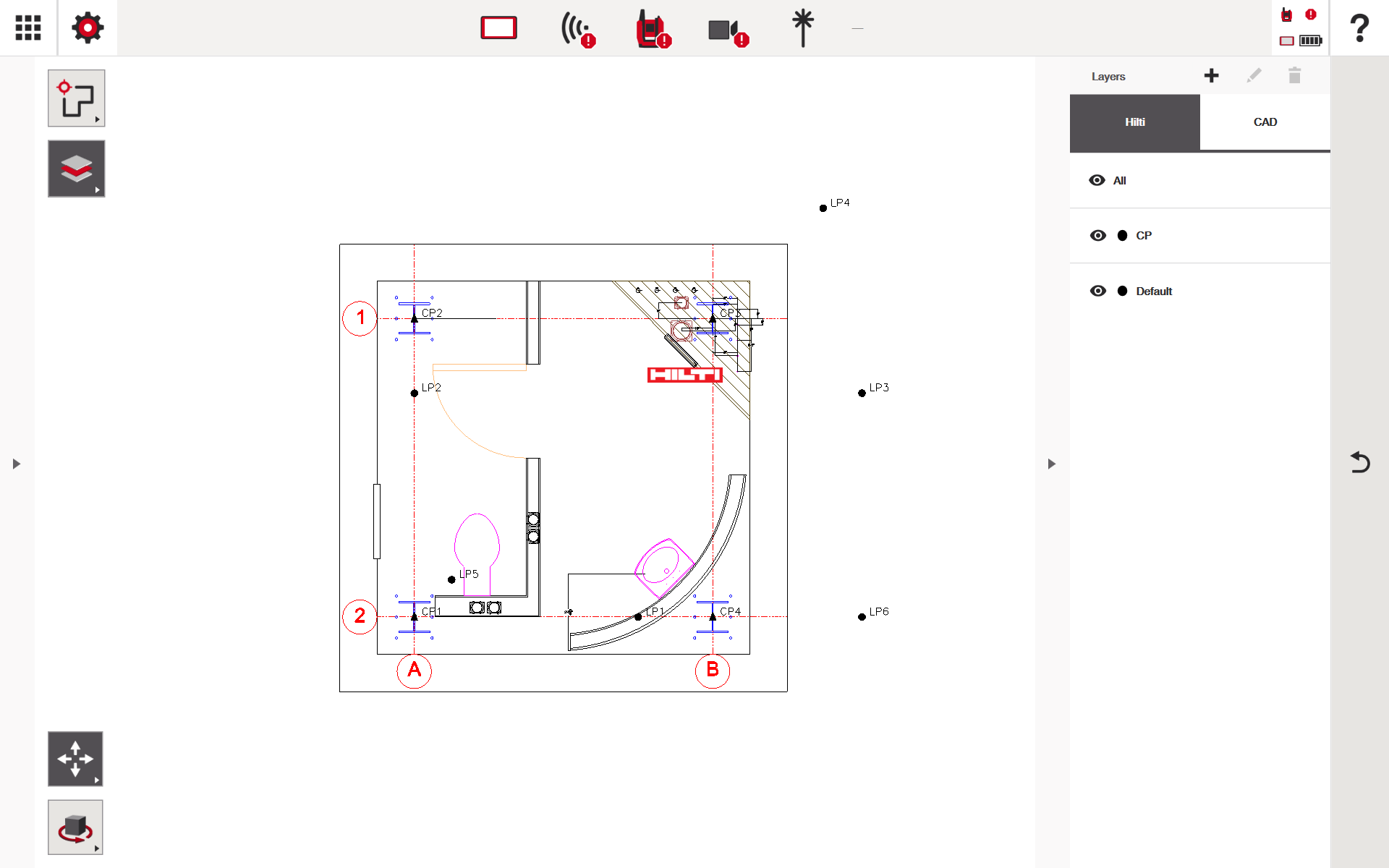

Vista CAD mostrada después de seleccionar la aplicación Capas:

Gestionando sus Capas

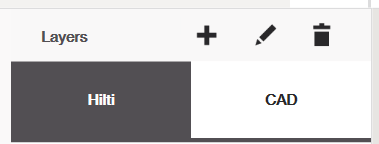

En la ventana de Capas, verá las opciones para agregar, editar o eliminar capas. Recuerde, estas opciones solo aplican para las capas Hilti. Las capas CAD originales no pueden editarse, solo pueden activarse o desactivarse en la vista.

Al agregar o editar capas, aparecerá la siguiente ventana:

Por favor, nombre la capa según sea necesario y seleccione el color con el que desea que aparezca la capa.

Notas importantes para trabajar con la pestaña Capas Hilti:

Color de capa: Al momento de escribir esto, el color de la capa aún no cambiará los colores de los puntos o líneas en su dibujo. Sin embargo, puede afectar los colores del trabajo de líneas que se haya importado desde el software de escritorio de Hilti, PLO, si se ha utilizado. Las futuras actualizaciones permitirán que los colores se usen más ampliamente con puntos y líneas creados en la tableta.
Trabajo de líneas: Cuando el trabajo de líneas se crea dentro de la aplicación HCL (como desde la aplicación de dibujar línea), se asignará por defecto a la capa Hilti "Default" y no podrá cambiarse. Futuras versiones permitirán crear trabajo de líneas en capas específicas, si es necesario.
Capa predeterminada: La capa predeterminada Hilti no puede editarse ni eliminarse. El color debe permanecer negro y el nombre debe permanecer como "default".
Eliminar capas: Para eliminar una capa, debe asegurarse de que todo el trabajo similar (si aplica) y los puntos hayan sido removidos de ella antes de hacerlo. Puede cambiar las capas de sus puntos usando la opción editar lista de puntos, o puede usar la aplicación de eliminar si es más conveniente.

Ejemplos de cómo funcionan las Capas con Puntos (Capas Hilti)

Las capas de puntos Hilti son más efectivas cuando se usan como herramienta de organización y flujo de trabajo. Al separar los puntos de disposición en capas lógicas, los proyectos grandes con cientos de puntos se vuelven más fáciles de manejar, revisar y marcar en el campo. Para editar las capas en las que caerán sus puntos, consulte las opciones de edición de puntos.

Ejemplo 1: Organización de capas basada en oficios

Se pueden crear capas basadas en el oficio o disciplina para separar claramente el alcance.

MEP – Fontanería
MEP – Eléctrico
MEP – HVAC
Estructural / Anclajes
Puntos de referencia arquitectónicos

Este enfoque permite mostrar u ocultar oficios individuales según sea necesario, reduciendo el desorden visual y minimizando el riesgo de marcar puntos incorrectos.

Ejemplo 2: Capas de disposición basadas en fases

Para proyectos completados en etapas, las capas pueden reflejar las fases de construcción.

Fase 1 – Subterráneo
Fase 2 – Inserciones en losas
Fase 3 – Soportes aéreos
Fase 4 – Equipo final

Sólo la capa de la fase relevante está habilitada durante la disposición, ayudando a los equipos a enfocarse en el trabajo actual sin distracciones de puntos futuros o ya completados.

Ejemplo 3: Capas basadas en piso o zona

En proyectos de varios niveles o con gran extensión, las capas pueden organizarse por ubicación.

Nivel 1 – Ala Este
Nivel 1 – Ala Oeste
Nivel 2 – Cuarto mecánico
Techo – Bases para equipos

Esto facilita aislar puntos de disposición para un piso o área específica mientras se trabaja en el sitio.

Ejemplo 4: Separación por tipo de punto

Se pueden crear capas basadas en el tipo de punto de disposición para apoyar diferentes tareas de instalación.

Puntos de colgado
Ubicaciones de mangas
Placas empotradas
Líneas centrales de equipos

Separar tipos de puntos reduce la confusión y ayuda a los equipos a identificar rápidamente solo los puntos relevantes para la actividad de instalación actual.

Ejemplos de cómo funcionan las Capas con las Capas CAD

Las capas CAD se usan exclusivamente para controlar la visibilidad y no pueden editarse ni eliminarse. Son más efectivas para aislar información de referencia.

Ejemplo 1: Control de fondo

Desactive capas de acabados arquitectónicos o mobiliario para mantener la vista limpia.
Active solo las cuadrículas estructurales y paredes principales durante la disposición.

Ejemplo 2: Vistas de coordinación

Active las capas CAD de ductos HVAC mientras verifica puntos de colgado.
Desactive sistemas no relacionados para mejorar la claridad en áreas congestionadas.

Ejemplo 3: Verificaciones temporales de referencia

Active una capa CAD para verificar alineación o espaciamiento.
Desactívela nuevamente una vez que la disposición esté confirmada.
