La aplicación Slope se utiliza para medir y evaluar la geometría de una pendiente entre dos puntos. Proporciona información detallada como alturas de inicio y fin, distancia horizontal e inclinación de la pendiente expresada tanto en porcentaje como en grados.
Para usar la aplicación Slope, la herramienta debe estar estacionada. Para más información sobre el estacionamiento, consulte este artículo.
A continuación se encuentra un video útil de la aplicación:
Cómo Usar la Aplicación Slope
- Abra Su Proyecto: Comience abriendo cualquier proyecto en la tableta.
-
Abra la Aplicación: Abra la aplicación Slope ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.
- Si la aplicación no está disponible en la pantalla de inicio, seleccione Añadir Acceso Directo y agregue la aplicación Slope.
-
Elija la Función
- En el lado derecho de la pantalla, seleccione una de las funciones disponibles:
- Capturar
- Marcar
- Cada función tiene un propósito diferente dentro del flujo de trabajo de Slope.
- En el lado derecho de la pantalla, seleccione una de las funciones disponibles:
Icono de acceso directo de la aplicación Slope:

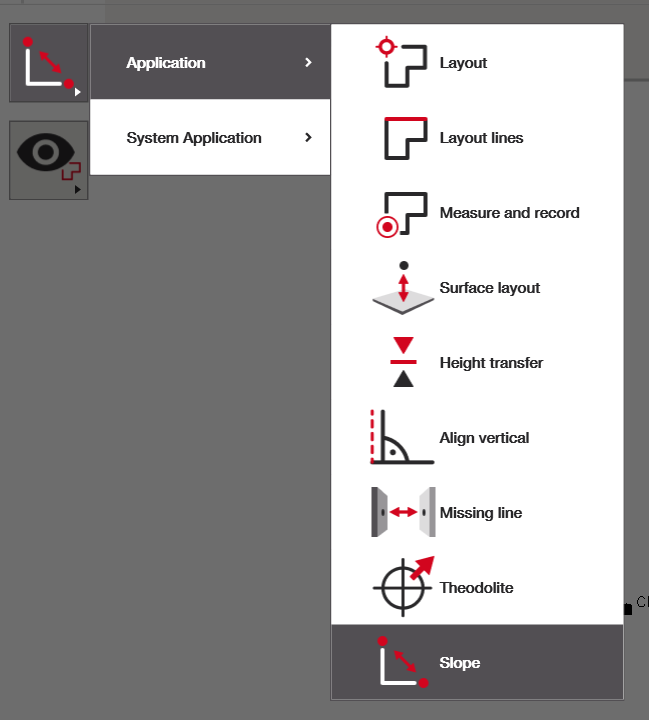

Seleccionando la aplicación Slope desde el menú lateral de la vista CAD:

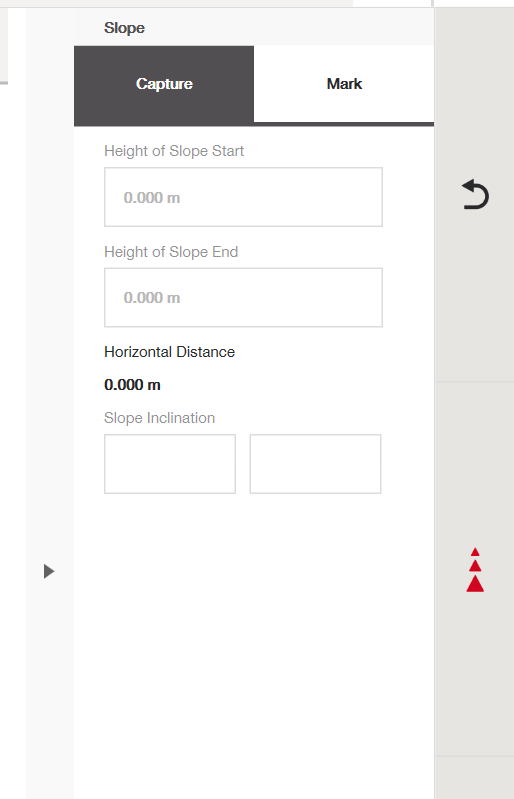

Vista CAD antes de medir puntos y crear la pendiente: Tenga en cuenta que usted define los puntos de inicio y fin de la pendiente; la pendiente resultante puede ser positiva o negativa.
Cómo Usar la Función Capturar
La función Capturar se usa para medir dos puntos y calcular la información de la pendiente entre ellos.
-
Mida el Punto de Inicio: Mueva la cámara al primer punto de la pendiente (por ejemplo, la base de la pendiente).
- Seleccione el ícono de tres triángulos para medir y capturar las coordenadas del primer punto.
-
Mida el Punto Final: Mueva la cámara al segundo punto de la pendiente (por ejemplo, la cima de la pendiente).
- Seleccione nuevamente el ícono de tres triángulos para medir y capturar las coordenadas del segundo punto.
-
Revise la Información de la Pendiente: Después de medir ambos puntos, la información de la pendiente se muestra en el lado derecho de la pantalla, incluyendo:
- Altura del punto de inicio
- Altura del punto final
- Distancia horizontal entre puntos
- Inclinación de la pendiente en porcentaje (%)
- Inclinación de la pendiente en grados (°)
- Esta información describe la geometría de la pendiente medida.

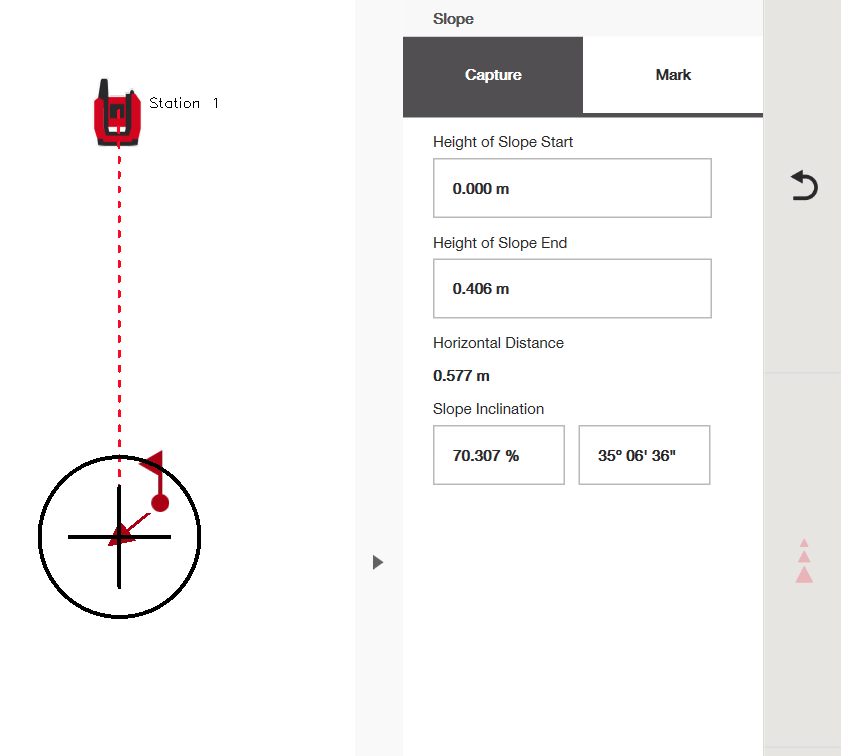

Vista CAD después de que ambos puntos han sido medidos y la pendiente ha sido creada:
Cómo Usar la Función Marcar
La función Marcar se usa después de que una pendiente ha sido capturada. Permite rastrear puntos relativos a la pendiente medida directamente en el sitio.

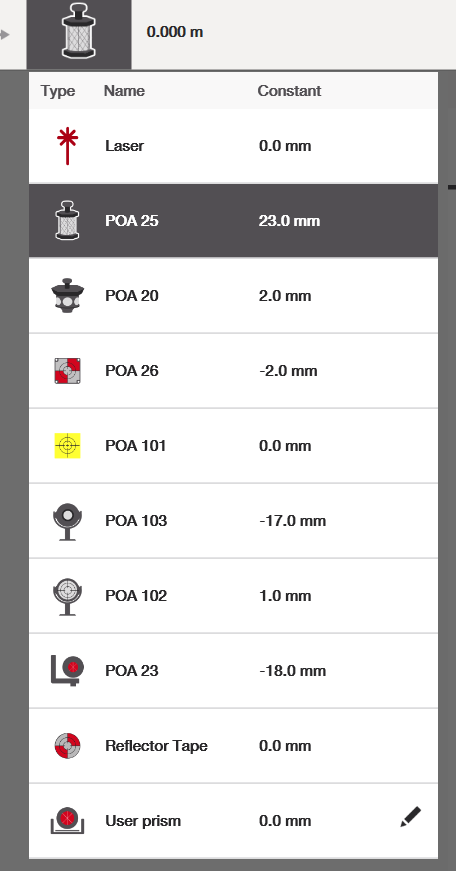

- Seleccione el Prisma: Seleccione el prisma que se usará para rastrear puntos de diseño y bloquee la cámara en el prisma.
- Ingrese el Desplazamiento de Altura del Prisma: Ingrese el desplazamiento de altura desde el prisma hasta la punta inferior de la medición. Esto asegura cálculos de altura precisos.
-
Rastree la Pendiente: Mueva el prisma a lo largo de la pendiente.
- La aplicación muestra la diferencia de altura entre la posición actual del prisma y la pendiente medida
- La información indica cuánto más alto o más bajo está el punto actual en relación con la pendiente
- Esto permite una verificación continua mientras se trabaja a lo largo de la pendiente.

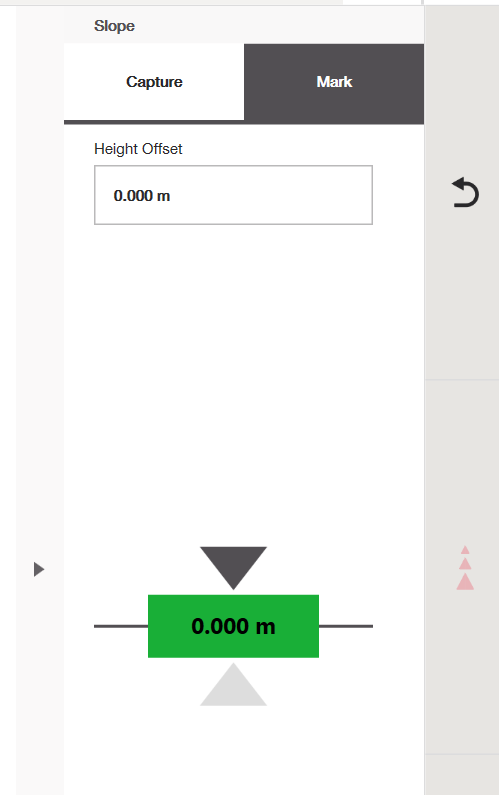

Diferencia de altura mostrada usando la función Marcar:
Ejemplos de Uso de la Aplicación Slope
La aplicación Slope se usa comúnmente para tareas de diseño, verificación y control de calidad que involucran superficies inclinadas.
Ejemplo 1: Medición de la Pendiente de una Escalera (Capturar)
La función Capturar se puede usar para medir la pendiente de una escalera.
- Mida el escalón inferior como punto de inicio
- Mida el escalón superior como punto final
- Revise el porcentaje y el ángulo de la pendiente para verificar el cumplimiento del diseño
Ejemplo 2: Medición de la Inclinación de una Rampa (Capturar)
Las rampas pueden ser verificadas para confirmar accesibilidad o requisitos de diseño.
- Mida la base y la cima de la rampa
- Revise la inclinación de la pendiente en porcentaje y grados
- Compare los valores con las especificaciones del proyecto
Ejemplo 3: Rastreo de la Altura de la Pendiente Durante la Instalación (Marcar)
La función Marcar se puede usar mientras se instalan elementos a lo largo de una pendiente.
- Capture la pendiente una vez
- Mueva el prisma a lo largo de la pendiente
- Verifique cuánto se desvía la posición actual por encima o por debajo de la pendiente
Esto es útil para encofrados, instalación de capa de nivelación o tareas de nivelación.
Ejemplo 4: Verificación de Pendientes de Drenaje (Marcar)
Se pueden verificar pendientes de drenaje o tuberías durante la instalación.
- Capture la pendiente prevista
- Rastree puntos a lo largo de la instalación
- Asegure una caída consistente a lo largo de la pendiente
