La aplicación funciona con mediciones relativas y no depende de coordenadas absolutas.
A continuación se puede encontrar un video útil de la aplicación:
Cómo usar la aplicación Align Vertical
- Abre tu proyecto: Comienza abriendo cualquier proyecto en la tableta.
- Abre la aplicación: Abre la aplicación Align Vertical desde la pantalla de inicio o desde el menú lateral en la vista CAD.
- Si la aplicación no está disponible en la pantalla de inicio, selecciona Añadir acceso directo y agrega la aplicación Align Vertical.
- Selecciona el primer punto (punto base): Mide el primer punto en la superficie vertical usando ya sea una medición directa o un punto de control o de replanteo existente.
- Selecciona el ícono de tres triángulos para establecer este punto como punto base.
- Este punto base se usa como referencia vertical para todas las mediciones posteriores.
- Mide puntos adicionales: Mueve la cámara al siguiente punto en la misma superficie vertical para leer las mediciones y los valores de corrección.
- HD (Distancia Horizontal): La distancia horizontal medida desde la línea vertical verdadera del punto base hasta el punto medido actual.
- SD (Distancia de Pendiente): La distancia directa en pendiente medida desde el punto base hasta el punto medido actual.
- dH (Diferencia de Altura): La diferencia de altura vertical verdadera entre el punto base y el punto medido actual.
- Se muestran las siguientes correcciones:
- Derecha / Izquierda:
- Derecha indica que el punto medido está posicionado a la izquierda del punto base y debe corregirse hacia la derecha por el valor mostrado.
- Izquierda indica que el punto medido está posicionado a la derecha del punto base y debe corregirse hacia la izquierda por el valor mostrado.
- Adelante / Atrás:
- Adelante indica que el punto medido está más cerca de la estación total y debe moverse alejándolo de la estación total por el valor mostrado.
- Atrás indica que el punto medido está más lejos de la estación total y debe moverse acercándolo a la estación total por el valor mostrado.
- Derecha / Izquierda:
- Repite este paso para todos los puntos que necesiten ser verificados para alineación vertical.
Ícono de acceso directo de la aplicación Align Vertical:

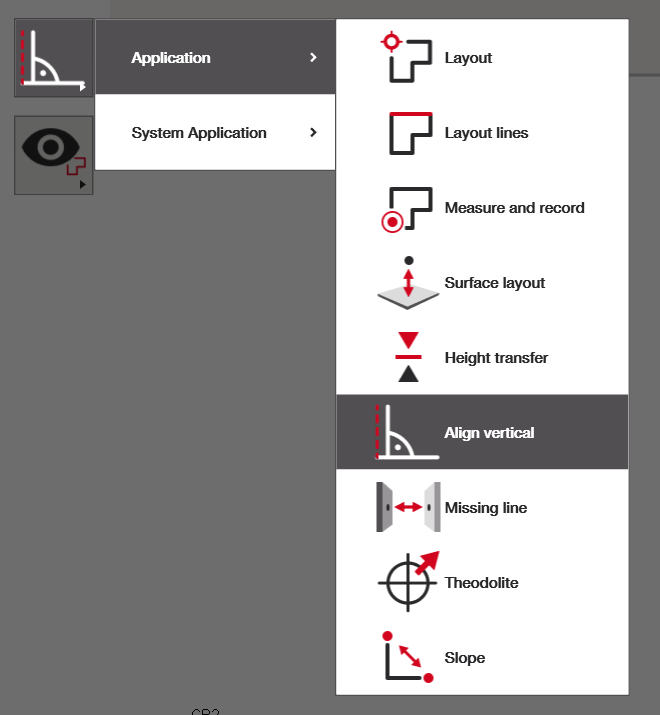

Seleccionando la aplicación Align Vertical desde el menú lateral de la vista CAD:

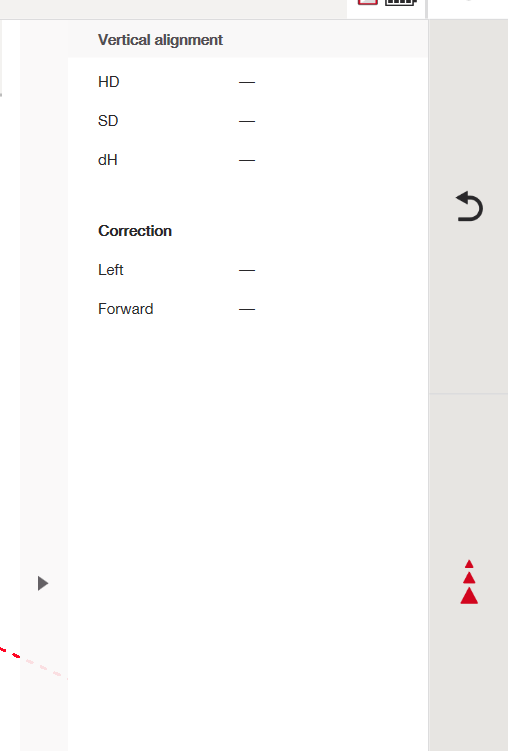

Vista CAD mostrada después de seleccionar la aplicación Align Vertical:

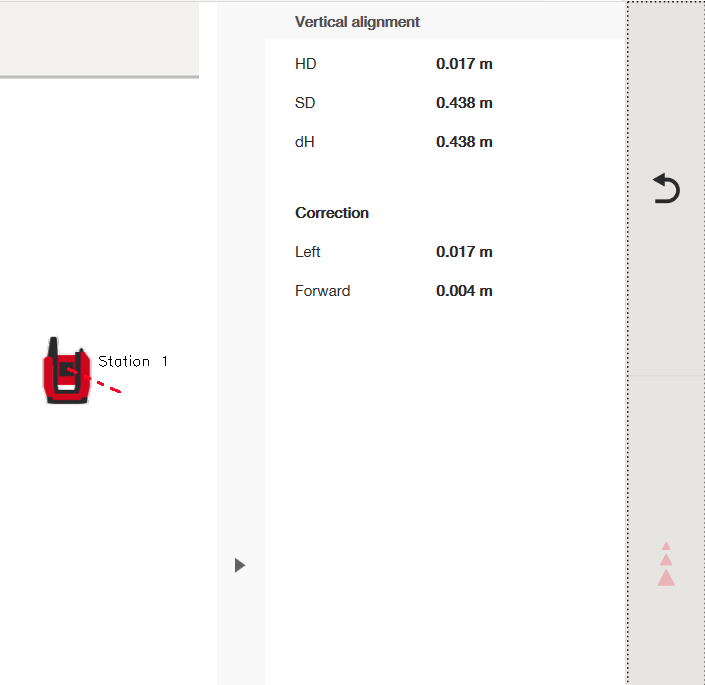

Valores de corrección mostrados después de medir un segundo punto:
- Derecha / Izquierda:
- Derecha indica que el punto medido está posicionado a la izquierda del punto base y debe corregirse hacia la derecha por el valor mostrado.
- Izquierda indica que el punto medido está posicionado a la derecha del punto base y debe corregirse hacia la izquierda por el valor mostrado.
- Adelante / Atrás:
- Adelante indica que el punto medido está más cerca de la estación total y debe moverse alejándolo de la estación total por el valor mostrado.
- Atrás indica que el punto medido está más lejos de la estación total y debe moverse acercándolo a la estación total por el valor mostrado.

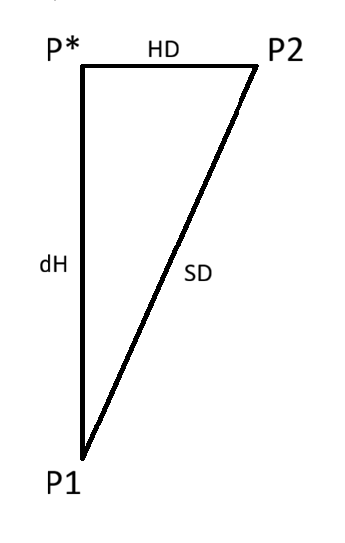

Explicación de las mediciones:
P1 es el punto base, P2 es la medición actual del segundo punto
- HD (Distancia Horizontal): La distancia horizontal medida desde la línea vertical verdadera del punto base hasta el punto medido actual. (P* a P2)
- SD (Distancia de Pendiente): La distancia directa en pendiente medida desde el punto base hasta el punto medido actual. (P1 a P2)
- dH (Diferencia de Altura): La diferencia de altura vertical verdadera entre el punto base y el punto medido actual. (P1 a P*)
Ejemplos de uso de la aplicación Align Vertical
La aplicación Align Vertical se utiliza comúnmente para verificar la precisión vertical durante tareas de instalación y construcción.
Ejemplo 1: Verificación de la verticalidad de una pared
La aplicación puede usarse para verificar si los puntos a lo largo de una pared están alineados verticalmente.
- Establece el punto base en la parte inferior de la pared
- Mide puntos adicionales más arriba
- Revisa los valores de corrección para identificar desviaciones
Esto ayuda a asegurar que las paredes estén perfectamente verticales.
Ejemplo 2: Verificación de alineación de columnas o pilares
Se pueden verificar columnas o pilares para la alineación vertical.
- Establece el punto base en la base de la columna
- Mide puntos a lo largo de la altura de la columna
- Usa los valores de corrección para determinar si se requiere ajuste
Ejemplo 3: Alineación de elementos de fachada
La aplicación puede usarse para verificar la alineación vertical de paneles de fachada o elementos estructurales.
- Establece un punto base en el primer panel
- Mide puntos en paneles adyacentes
- Compara los valores de corrección para asegurar una alineación vertical consistente
Ejemplo 4: Verificación de instalación vertical de tuberías o conductos
Se pueden verificar tuberías, conductos o ejes verticales durante la instalación.
- Mide el punto de referencia inferior
- Mide puntos más altos a lo largo de la instalación
- Usa los valores de corrección para confirmar la instalación vertical
Ejemplo 5: Control y verificación de calidad
Align Vertical es útil para controles rápidos de calidad.
- Identifica desviaciones tempranamente
- Reduce retrabajos corrigiendo problemas de alineación de inmediato
