¿Qué es la "Medición de Esquinas" en "Medir y Registrar"?

Las esquinas y bordes afilados no son objetivos láser confiables:

• Parte del haz láser impacta una superficie
• Parte se escapa por el borde
• Parte puede reflejarse desde objetos detrás de la esquina

Esto a menudo resulta en distancias cortas, inestables o distorsionadas al intentar medir directamente una esquina.

La Medición de Esquinas evita este problema separando cómo se miden la distancia y los ángulos, usando cada medición donde es más confiable.

Cómo funciona la Medición de Esquinas (Explicación Simple)

En lugar de intentar medir todo en la esquina misma, el flujo de trabajo divide la medición en dos partes:

1. La distancia se mide donde el láser funciona mejor
2. Los ángulos se miden donde la precisión de apuntado es mejor

Estos valores se combinan luego para calcular una posición 3D práctica de la esquina.

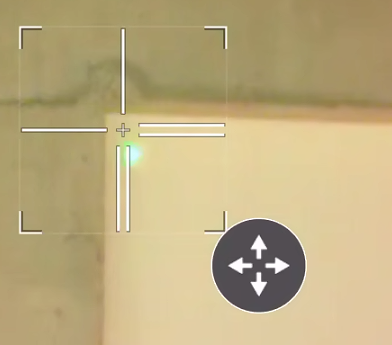

Paso 1: Medir una distancia confiable cerca de la esquina

Mide un punto muy cerca de la esquina.

• En una superficie plana:
  Evita bordes astillados, redondeados o irregulares.
• Proporciona un retorno láser limpio:
  El punto láser debe ser completamente visible sobre la superficie plana y entregar una medición clara y estable.

Esta medición proporciona a la herramienta una distancia de referencia confiable, no la ubicación final de la esquina.

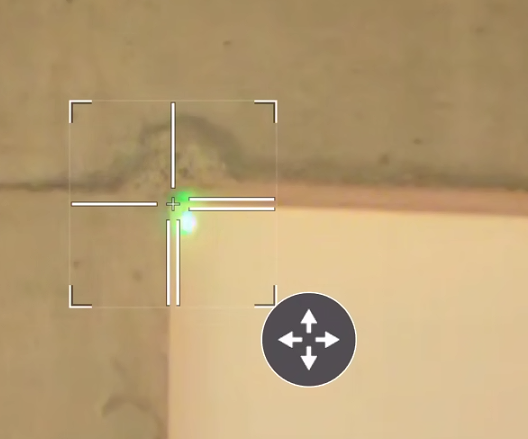

Paso 2: Apunta con precisión a la esquina (solo ángulos)

Gira el instrumento y apunta visualmente exactamente a la esquina.

• No se mide distancia en este paso
• El instrumento registra un nuevo:
  • Ángulo Horizontal (HA)
  • Ángulo Vertical (VA)

La precisión en este paso es crítica: identifica cuidadosamente la verdadera esquina usando el telescopio.

Paso 3: La herramienta combina distancia y ángulos

Luego el software:

• Usa la medición de distancia del Paso 1
• Usa la medición de ángulo del Paso 2
• Los combina matemáticamente en una coordenada 3D

Ese punto combinado se guarda como la medición de esquina confiable.

Buenas prácticas al usar la "medición de esquinas"

1. Mide lo más cerca posible de la esquina (minimiza el error por desplazamiento de distancia)
2. Asegura una superficie limpia y plana (evita bordes astillados, juntas o concreto rugoso)
3. Apunta con mucho cuidado a la esquina (los errores angulares afectan directamente la posición)
4. Mantén distancias razonables (distancias largas amplifican errores angulares)
5. Entiende que es un punto calculado (muy útil, pero no con precisión de control topográfico)

Precisión y limitaciones honestas

La Medición de Esquinas introduce una pequeña aproximación porque la distancia se mide cerca de la esquina en vez de directamente en ella. Además, el láser típicamente impacta la pared en un ángulo ligero en vez de perpendicularmente.

La precisión sigue siendo confiable porque:

• La distancia de desplazamiento desde la esquina es muy pequeña
• La precisión angular es extremadamente alta
• Los errores en la coordenada resultante suelen ser muy pequeños para uso en construcción
• Los errores son predecibles y mucho menores que intentar medir directamente el borde

Cuando se siguen las mejores prácticas, la precisión posicional es de grado construcción y comparable a lo que los usuarios ya aceptan al marcar puntos con una vara prismática.

Cuándo usar (y cuándo no usar) la Medición de Esquinas

Casos recomendados

• Marcado general en construcción
• Contornos aproximados de edificios
• Verificación de dimensiones generales
• Esquinas inaccesibles o difíciles de medir a distancia
• Productividad en campo donde la velocidad importa más que la precisión extrema

Evita usar la Medición de Esquinas para:

• Levantamientos as-built de alta precisión
• Verificación de tolerancias ajustadas (requisitos a nivel de mm)
• Mediciones legales o catastrales
• Geometría sesgada, curva o irregular

En estos casos, pueden requerirse métodos más rigurosos (como apuntado con prisma o mediciones basadas en escaneo).
