Comprendiendo las Constantes de Prisma

Cuando una estación total mide la distancia, no mide hasta la superficie física del prisma o reflector que ves. En cambio, mide hasta un punto de referencia interno dentro del prisma o objetivo.

Una constante de prisma es una pequeña corrección de distancia (usualmente en milímetros) que le indica a la estación total qué tan lejos está ese punto de referencia interno del objetivo físico al que apuntas.

En términos simples:
La constante de prisma asegura que la distancia medida termine exactamente donde esperas: en el prisma o objetivo físico.

Diferentes prismas y reflectores están construidos de manera diferente:

• Algunos prismas reflejan el láser más profundo dentro de la carcasa
• Algunos lo reflejan más cerca de la superficie

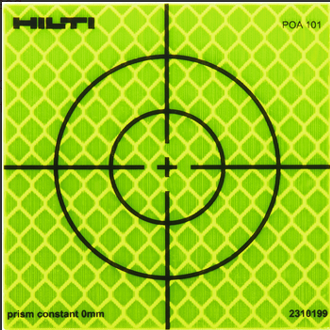

• La cinta reflectora se comporta diferente a los prismas de vidrio
• Las mediciones láser (sin prisma o lectura directa) reflejan directamente en la superficie que se mide

Debido a estas diferencias físicas, la estación total necesita una pequeña corrección para que:

“Distancia medida” = “Distancia real en el sitio de trabajo.”

Esa corrección es la constante de prisma.

Hilti hace que las constantes de prisma sean fáciles de encontrar.

Para verlas:

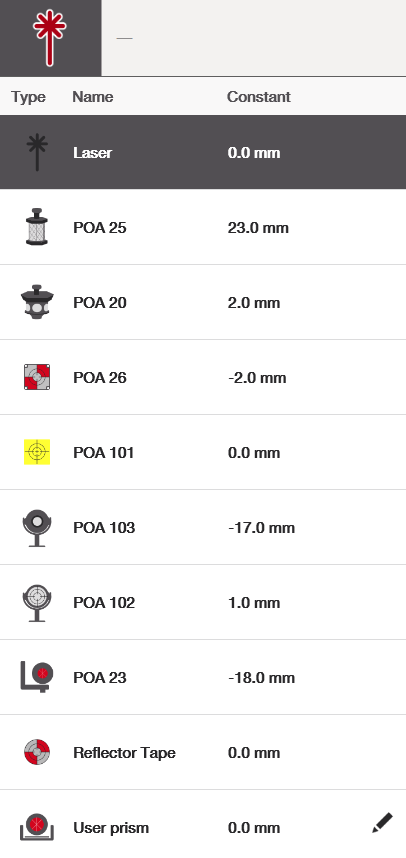

1. Toca el ícono de objetivo en la parte superior de la pantalla
2. Abre el menú de selección de objetivo
3. Verás todos los prismas y objetivos Hilti compatibles, junto con sus constantes de prisma asociadas

Para más detalles sobre cada objetivo y los rangos de medición que puedes alcanzar, consulta este artículo de apoyo.

En la práctica:

• Los prismas y objetivos comunes de Hilti ya tienen constantes conocidas y predefinidas
• El software asocia automáticamente la constante correcta con el objetivo seleccionado
• No se espera que los usuarios calcule ni entiendan la física del prisma

A menos que estés usando un prisma que no esté incluido en la lista estándar de objetivos de Hilti, normalmente no hay nada que ingresar o recordar. Solo las constantes de “Prisma de Usuario” deben ingresarse manualmente.

Si la constante de prisma es incorrecta:

• Cada punto medido se desplaza ligeramente a lo largo de la línea de visión
• El desplazamiento suele ser pequeño (milímetros), pero:
  • Se aplica a cada punto
  • Puede volverse notable en trabajos de replanteo de alta precisión
  • Será difícil establecer una estación precisa

Importante entender:

• La dirección de la medición sigue siendo correcta
• Solo se afecta la distancia a lo largo de esa dirección

No hay rotaciones, volteos ni distorsiones. Es un simple desplazamiento en línea recta.

La constante de prisma la define el fabricante, no el software.

Generalmente puedes encontrarla:

• Impreso directamente en la carcasa del prisma
• En el empaque
• En la documentación del producto proporcionada en la compra

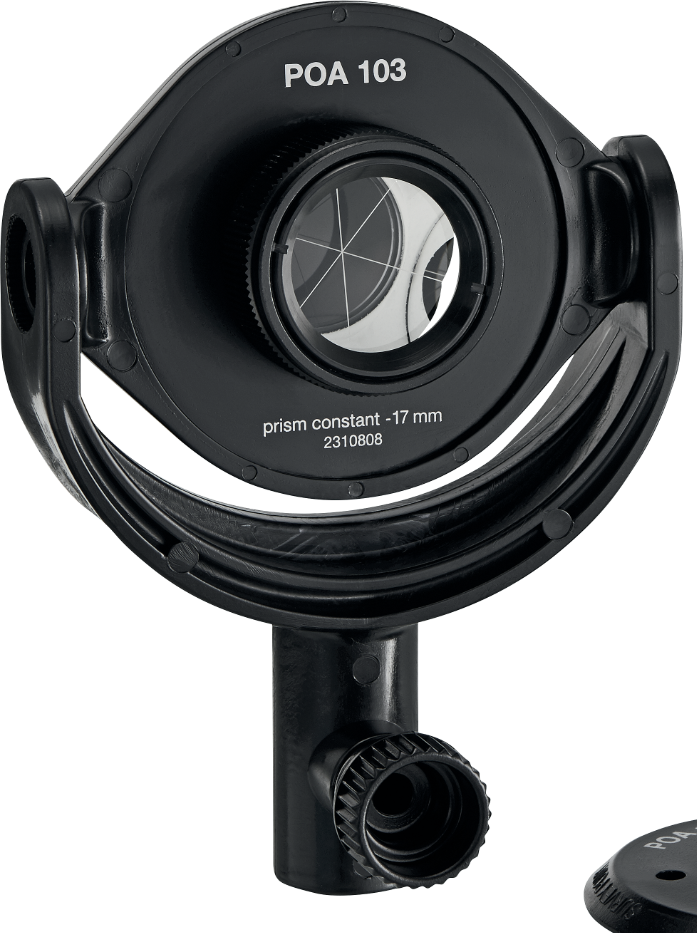

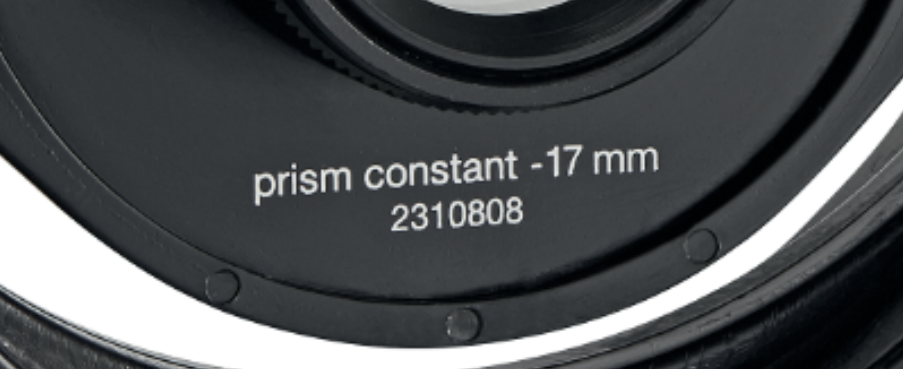

Por ejemplo, en el POA 103, la constante de prisma está claramente marcada como −17 mm en el prisma mismo. La mayoría de los fabricantes de prismas siguen convenciones de etiquetado similares.
