Cómo Alinear la Burbuja de una Varilla Prisma Usando la Alineación Vertical en PLT

  • Actualización

Importancia del Nivelado de la Burbuja en la Varilla Prisma

Antes de comenzar cualquier trabajo de diseño de puntos o estacado, es crucial que la varilla prisma esté correctamente nivelada usando una burbuja ajustada correctamente.

Si la varilla prisma no está vertical, el punto medido se desplazará horizontalmente, lo que puede llevar a mediciones inexactas y puntos de diseño mal ubicados.
Una varilla prisma correctamente nivelada te permite:
  • Confiar en tus mediciones
  • Reducir errores en el diseño
  • Trabajar más rápido sin dudar de los resultados
  • Mantener una precisión constante en todo el sitio de trabajo
Siempre deberías poder usar tu varilla prisma con confianza.

Cómo Verificar si la Burbuja de tu Varilla Prisma es Precisa

Puedes verificar rápidamente la precisión de la burbuja de nivelación de tu varilla prisma comparando mediciones mientras giras la varilla.

Instrucciones Paso a Paso

  1. Configura tu varilla prisma
    • Asegúrate de que la varilla esté correctamente nivelada usando la burbuja.
    • Coloca un prisma de forma segura en la parte superior de la varilla.
  2. Toma una medición inicial
    • Usa tu estación total para medir la distancia al prisma.
  3. Gira la varilla prisma
    • Gira cuidadosamente la varilla 180° manteniendo la burbuja centrada.
  4. Toma una segunda medición
    • Mide la distancia al prisma nuevamente.
  5. Compara los resultados
    • Si ambas mediciones coinciden, tu burbuja es precisa.
    • Si hay una diferencia, probablemente tu burbuja necesita calibración.

Uso de HCL “Lectura en Vivo” para una Verificación Más Rápida

La función Lectura en Vivo a través de la aplicación Theodolite en HCL hace que este proceso sea aún más fácil, sin necesidad de estacionar la herramienta.

Cómo usar Lectura en Vivo

  1. Abre la aplicación Theodolite
  2. Bloquea el prisma en tu varilla
  3. Selecciona “Lectura en Vivo:"

Verás:
  • Distancia horizontal
  • Distancia en pendiente

Qué observar

  • Gira lentamente la varilla prisma nivelada.
  • Observa los valores en vivo en la pantalla.
Si los valores cambian mientras la burbuja permanece centrada, esto indica que la burbuja no está calibrada correctamente.

Recomendaciones generales antes del nivelado

  • Si estás revisando o ajustando múltiples burbujas de nivelación, colócalas todas en la varilla al mismo tiempo.
    Esto hace el proceso más rápido y asegura que todas las burbujas estén alineadas de manera consistente.
    • Burbujas de nivelación adicionales de Hilti incluyen la Perilla de Bola POA 36 () y el Adaptador de Burbuja POA 37 ()
  • Coloca las burbujas de nivelación más arriba en la varilla, donde sean más fáciles de ver y ajustar.
  • Usa solo burbujas de nivelación que tengan tornillos de ajuste.

Algunas burbujas no tienen tornillos de ajuste. Estas no pueden calibrarse y pueden no ser precisas. Usa siempre burbujas que permitan ajuste.

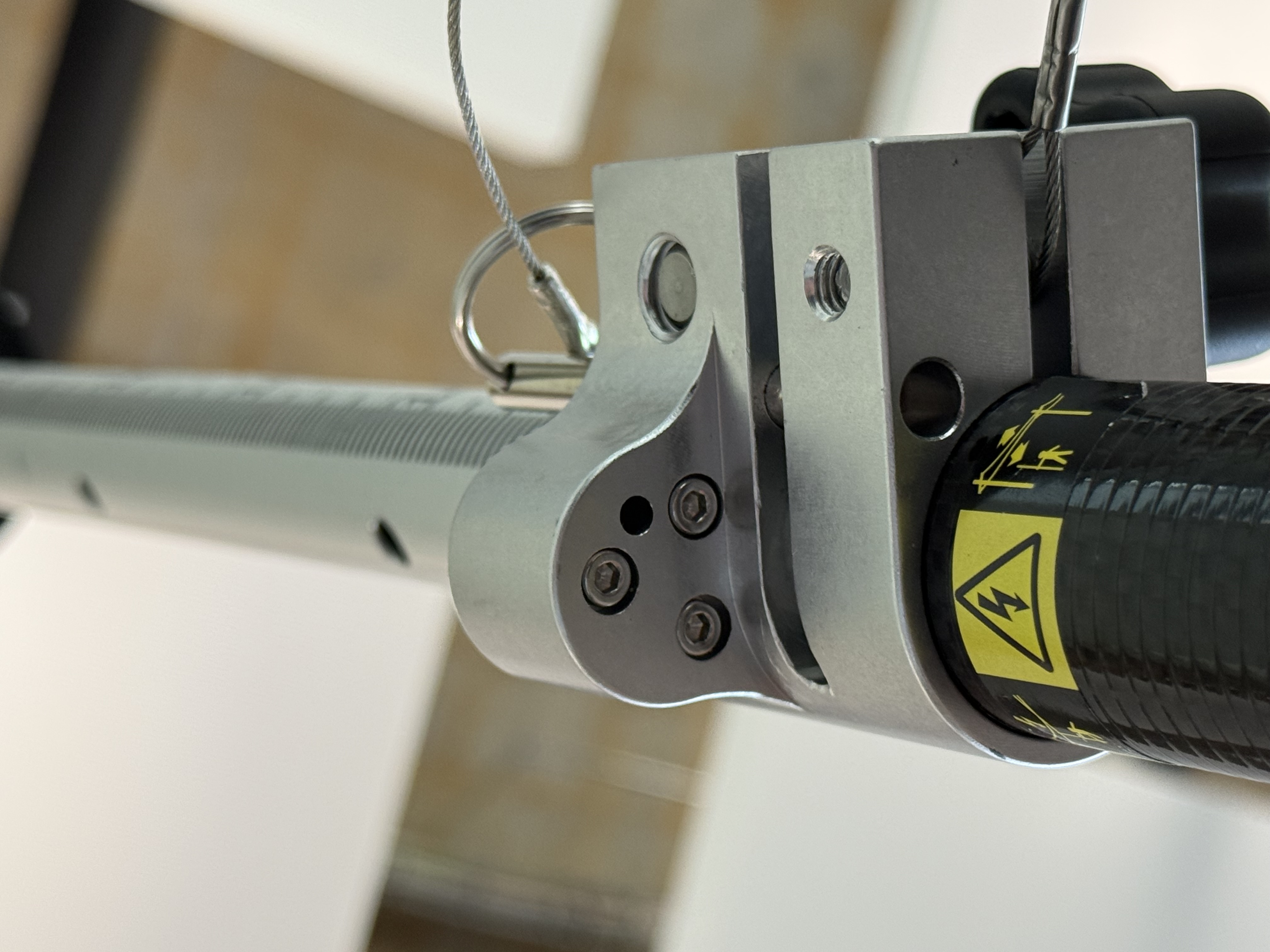

Tornillos de ajuste ubicados debajo de la burbuja niveladora

Entendiendo los tornillos de ajuste

La mayoría de las burbujas para varillas prisma tienen tres tornillos de ajuste ubicados debajo del alojamiento de la burbuja.
  • Cada tornillo inclina la burbuja hacia su propia dirección
  • Pequeños ajustes hacen una gran diferencia
  • Apretar demasiado puede dañar la burbuja o desalinearla
Siempre realiza ajustes pequeños y controlados.

Método 1: Nivelar la varilla prisma usando la Alineación Vertical en PLT

Demostración:

(Recomendado y más preciso)
Este método usa el PLT para asegurar que la varilla esté verdaderamente vertical antes de ajustar la burbuja.

Configuración

  • Coloca dos prismas en la varilla:
    • Uno cerca de la parte inferior, equipado con una punta para estacado
    • Otro cerca de la parte superior de la varilla
  • Coloca las burbujas de nivelación en la varilla
  • Coloca la varilla sobre un terreno firme

Procedimiento

  1. Coloca la varilla prisma lo más vertical posible
  2. En el PLT, abre la aplicación Alinear Vertical
  3. Mide el prisma inferior
  4. Muévete al prisma superior
  5. Observa las lecturas de desviación en vivo
  6. Ajusta la varilla hasta que la desviación marque:
    • 0.000 m, o
    • Lo más cerca posible (por ejemplo 0.001 m)
En esta etapa, ignora completamente la burbuja. El PLT es tu referencia para la verdadera verticalidad.

Ajustando la burbuja

  1. Usa una llave Allen para aflojar ligeramente los tornillos de ajuste
  2. Aprieta los tornillos uno por uno hasta que la burbuja se centre
  3. Haz solo pequeños ajustes
  4. Una vez centrada, aprieta suavemente los tornillos sin mover la burbuja
La burbuja ahora está calibrada a una varilla verdaderamente vertical.

Método 2: Nivelar la varilla prisma usando un láser

(Método alternativo)
Este método es útil cuando no se dispone de un PLT.

Configuración

  • Usa un láser puntual, por ejemplo PM 2‑P
  • Encuentra una puerta, abertura de ventana o espacio vertical similar
  • Coloca cinta adhesiva en la parte superior e inferior de la abertura

Procedimiento

  1. Coloca el láser para que proyecte verticalmente a través del espacio

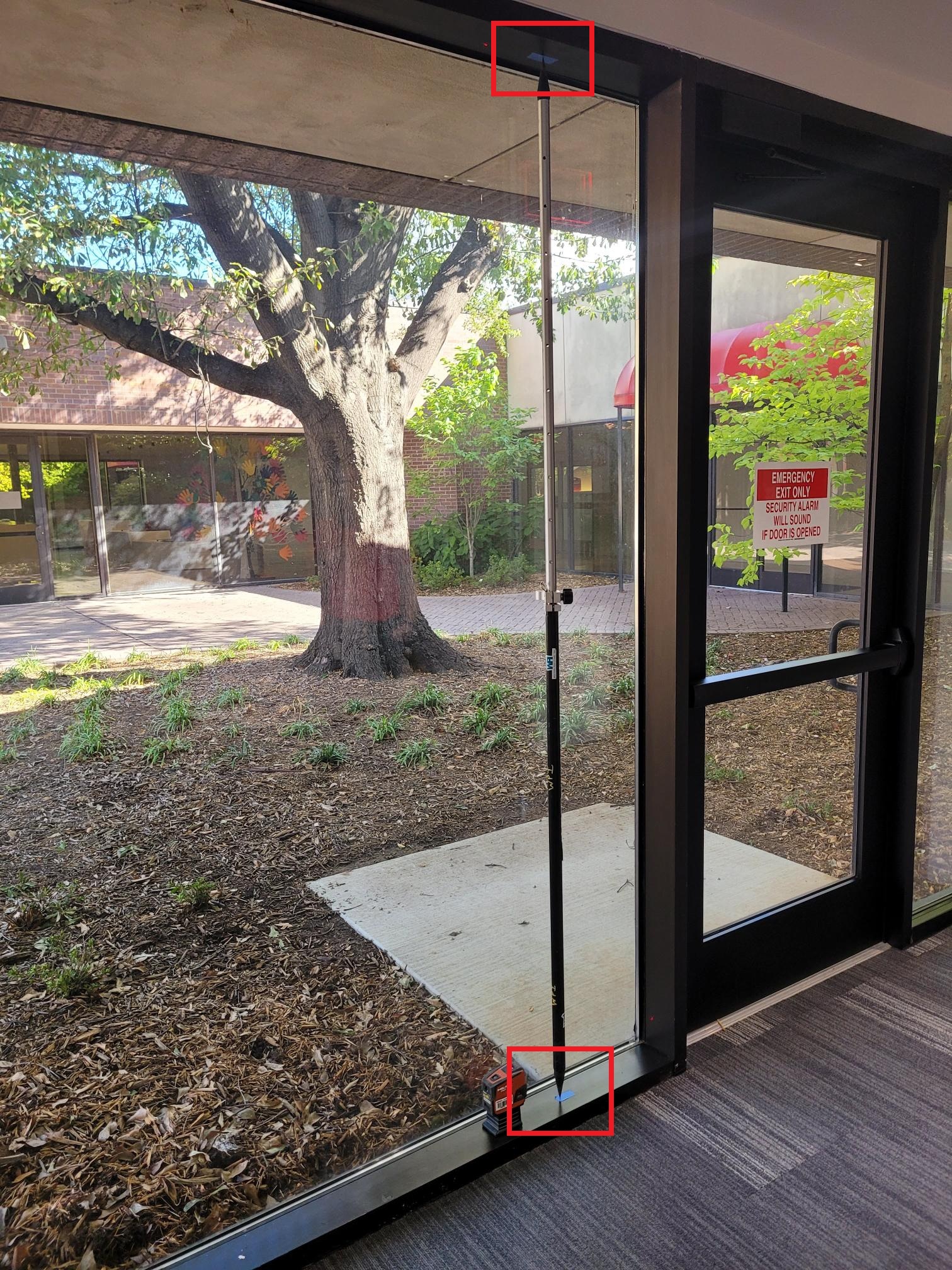

  2. Marca el punto del láser en la cinta en la parte superior e inferior
  3. Retira el láser

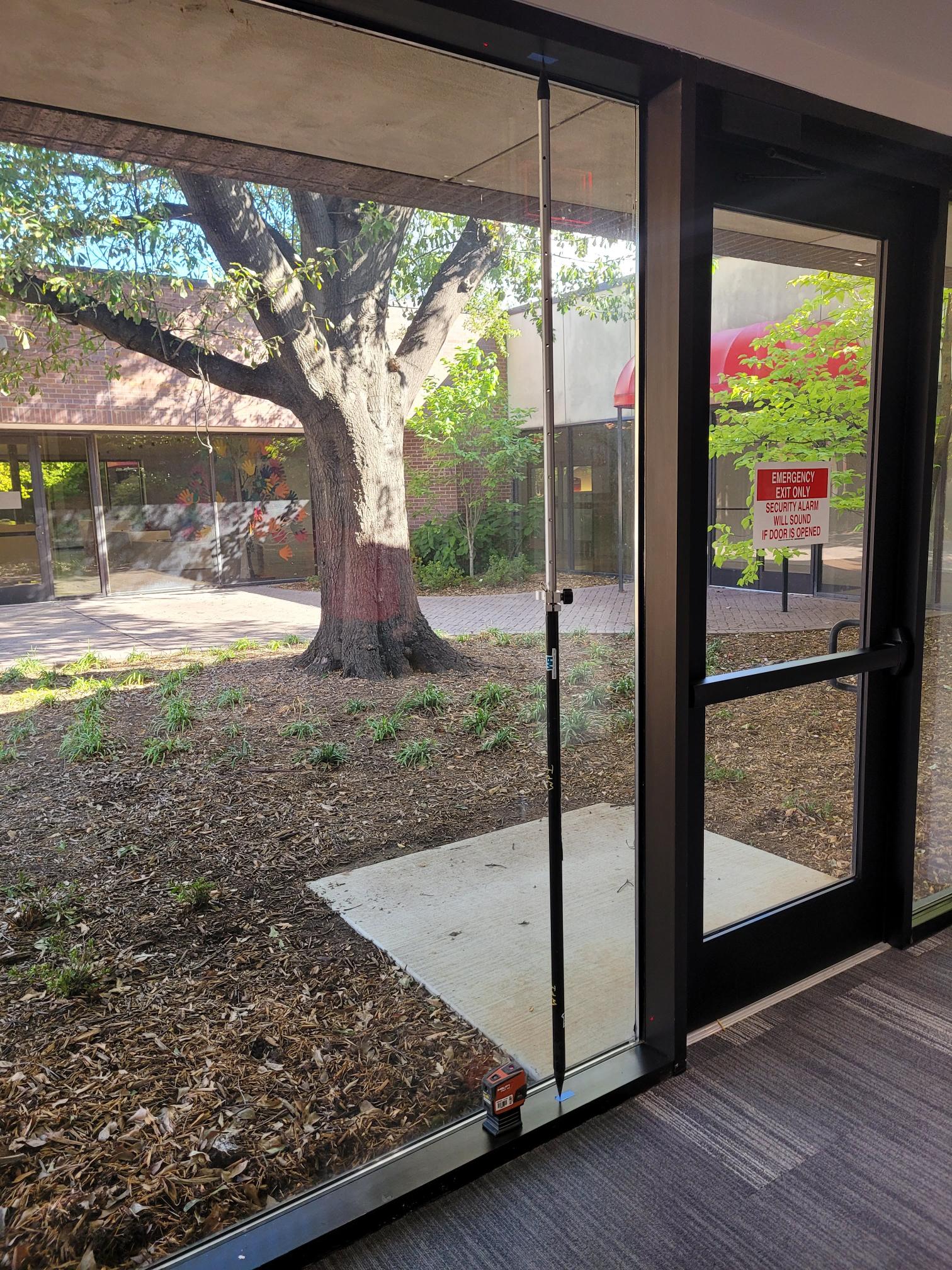

  4. Extiende completamente la varilla prisma entre las dos marcas.

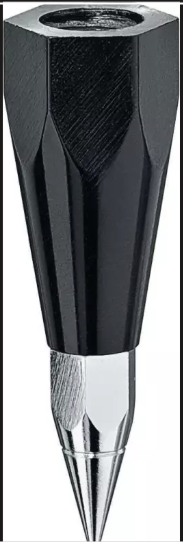

    • Para mayor precisión, probablemente prefieras atornillar una punta adicional para varilla prisma (POAW45) en la parte superior de la varilla, si está disponible ()
  5. Ajusta la varilla hasta que se alinee perfectamente con ambos puntos

Este método ayuda a mantener la varilla estable mientras se ajustan los tornillos de la burbuja.

Ajustando la burbuja

  1. Afloja los tornillos de ajuste de la burbuja
  2. Ajusta cada tornillo hasta que la burbuja se centre
  3. Asegura los tornillos cuidadosamente

Verificaciones finales y mejores prácticas

  • Revisa la burbuja después de apretar los tornillos
  • Verifica periódicamente la precisión de la burbuja, especialmente después de:
    • Caer la varilla
    • Transportar el equipo
    • Largos períodos de uso
  • Siempre nivela la varilla antes de estacar puntos
Una burbuja calibrada correctamente ahorra tiempo, evita retrabajos y aumenta la confianza durante el diseño.

Referencia adicional

Para una demostración visual, puedes consultar el siguiente video para inspiración.
