Colocación de puntos en superficies planas usando el láser

Demostración de colocación usando láser

Al colocar puntos en una superficie plana como un piso o losa, se puede usar el láser en lugar de un prisma. Este método es rápido, conveniente y efectivo para muchas tareas de colocación.

Requisitos previos y configuración importante

Desactivar alturas

Antes de comenzar, las alturas deben estar desactivadas en la configuración.

Si las alturas están activadas, la estación total intentará guiarte a la altura del punto
Esto puede causar que la herramienta apunte por encima o por debajo de la superficie, especialmente si los puntos tienen datos de altura

Para la colocación en superficies planas, desactivar las alturas asegura que el láser se guíe directamente a la superficie física.

La estación total debe estar ubicada

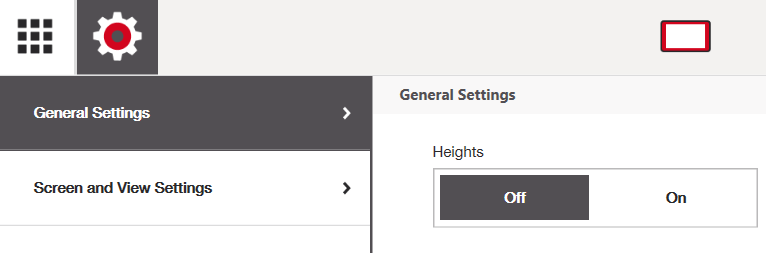

Alturas desactivadas en la Configuración General para permitir la colocación con láser en una superficie plana

Posicionar correctamente el PLT

Coloca el PLT más alto del suelo siempre que sea posible (específicamente al usar el láser para colocar puntos en el suelo).

Una configuración más alta reduce cómo se dispersa el láser en la superficie inferior
Cuanto más lejos viaje el láser, más ancho y menos definido se vuelve el punto del láser
Una colocación más alta mejora la visibilidad y precisión al marcar puntos en el suelo

Cómo usar la colocación con el láser

Desactiva Alturas en la configuración
Abre la aplicación Ver CAD
Selecciona Láser como método de medición
Abre una aplicación de Colocación
Selecciona el primer punto que quieres colocar

Luego se te pedirá:

“Gira el láser hacia la superficie de referencia y mide”

Gira el láser hacia la superficie donde se colocarán los puntos
Presiona Medir

Este paso define la superficie de referencia para la colocación con láser.

Después de esto:

La estación total moverá automáticamente el láser al punto de colocación seleccionado
Al tocar cualquier otro punto en el dibujo, el láser también se moverá automáticamente a ese punto

Si hay pequeñas desviaciones en la altura de la superficie mientras colocas, la estación total ajustará la diferencia de altura y encontrará la ubicación horizontal correcta del punto. Cuando las desviaciones de altura son demasiado grandes para calcular la posición del punto, la herramienta te pedirá que vuelvas a medir tu superficie de referencia.

Cambiar la superficie de colocación

Si necesitas cambiar la superficie, por ejemplo al pasar de:

Piso a techo
Una elevación de losa a otra

Debes:

Hacer clic en la flecha "Atrás" en la esquina superior derecha
Seleccionar la aplicación de Colocación

Luego se te pedirá nuevamente que gires el láser hacia la superficie de referencia y midas, lo que te permitirá redefinir la superficie de referencia.

Cómo colocar puntos con precisión usando el láser

A medida que aumenta la distancia desde la estación total, el punto del láser se vuelve más grande y menos enfocado.
Para identificar con precisión el centro del láser, usa el siguiente método.

Láser cerca de la estación total (izquierda) versus lejos de la estación total (derecha), mayor dispersión con la distancia

Técnica recomendada

Toma un objeto resistente con una superficie plana y no reflectante, como:
- Un pedazo de cartón
- Una tarjeta
- El reverso de un prisma plano (como el reverso del POA 26)
- Una regla
Sostén el objeto mirando hacia la estación total para que el láser sea claramente visible
Mueve lentamente el objeto alejándolo de la estación total
Observa el valor de medición en vivo en HCL
Cuando la lectura muestre 0.000 m, estarás en la posición exacta de colocación

Láser proyectado sobre una superficie de cartón para identificar claramente el centro del punto del láser

Punto exacto de colocación donde el centro del láser se transfiere de la referencia de cartón al suelo y el software indica una desviación de 0 mm

Esto indica que el centro del láser está alineado con el punto objetivo.

Marca el punto en la superficie
Continúa con el siguiente punto

Mejores prácticas y limitaciones

La colocación con láser es más adecuada para superficies planas y accesibles
No se recomienda para:
- Colocación crítica en altura (donde la altura del punto es crítica para identificar)
- Superficies inclinadas
- Colocación de precisión a larga distancia
Asegúrate siempre de que las alturas estén desactivadas antes de comenzar
Usa materiales no reflectantes para evitar lecturas falsas

Casos de uso comunes

La colocación con láser es particularmente útil para:

Colocación de rieles para paneles de yeso
Penetraciones en el piso
Anclajes o mangas montados en el piso
Colocación en losas de concreto
Colocación de particiones interiores
Marcado de puntos de referencia antes de la colocación detallada con prisma
