POA 70: beneficios, casos de uso y precisión explicados

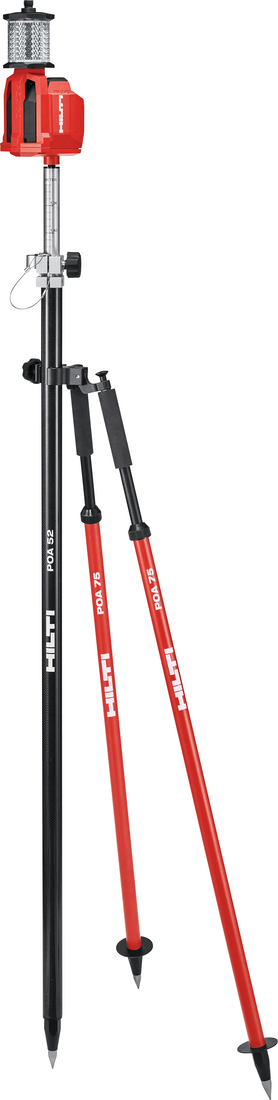

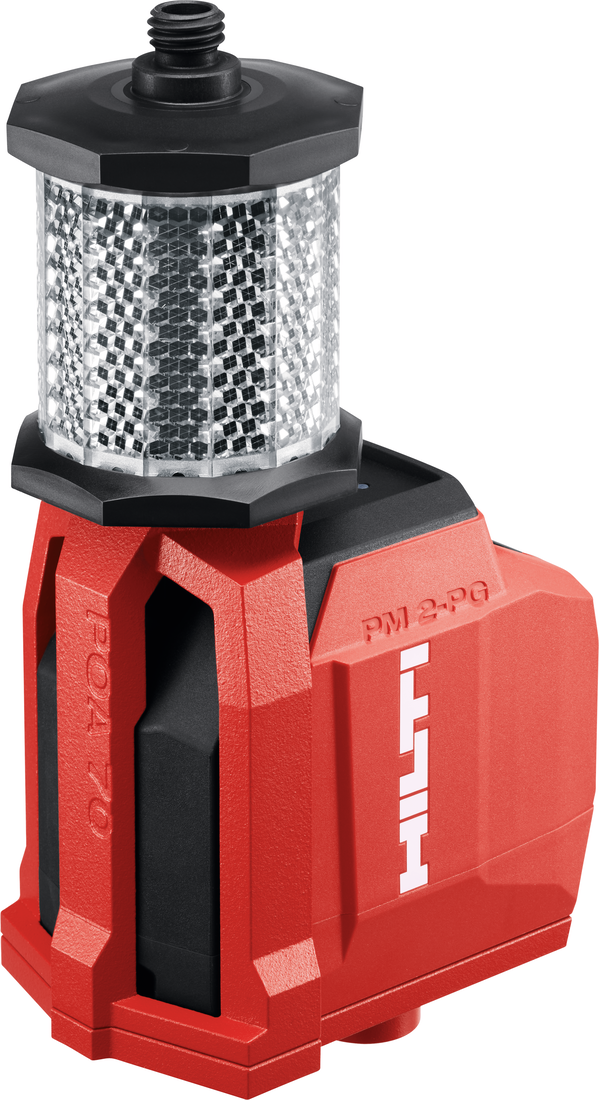

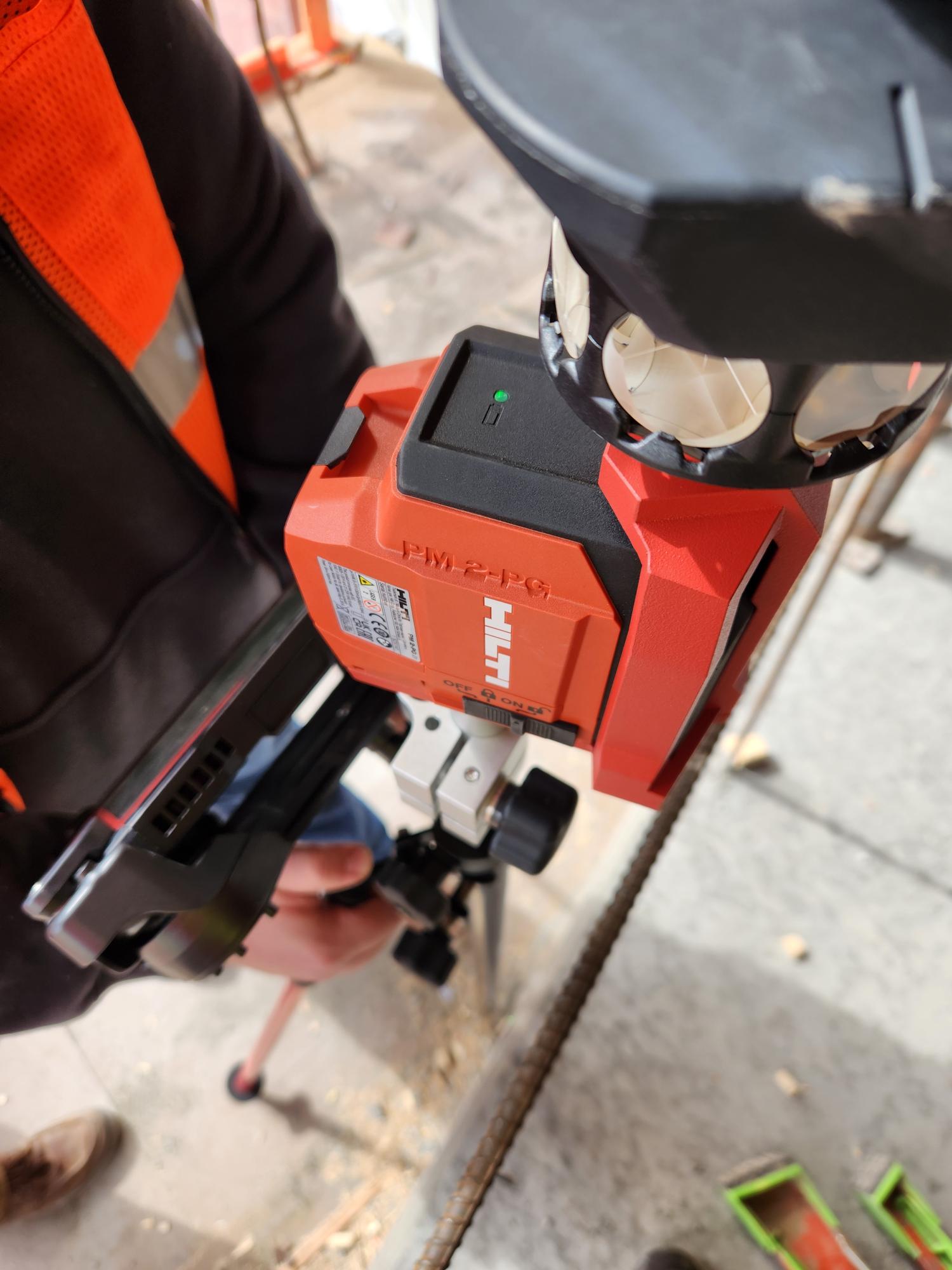

No requiere una configuración compleja: el láser de puntos de replanteo POA 70 es un láser de plomada estándar de 2 puntos de Hilti, listo para fijarse en la parte superior de la varilla de prisma. Una vez fijado, enrosque el prisma y estará listo para trabajar. No es necesario ajustar ningún cambio de software o hardware; es una solución «plug and play».

Beneficios principales

1. Gran precisión con alineación de prisma y láser

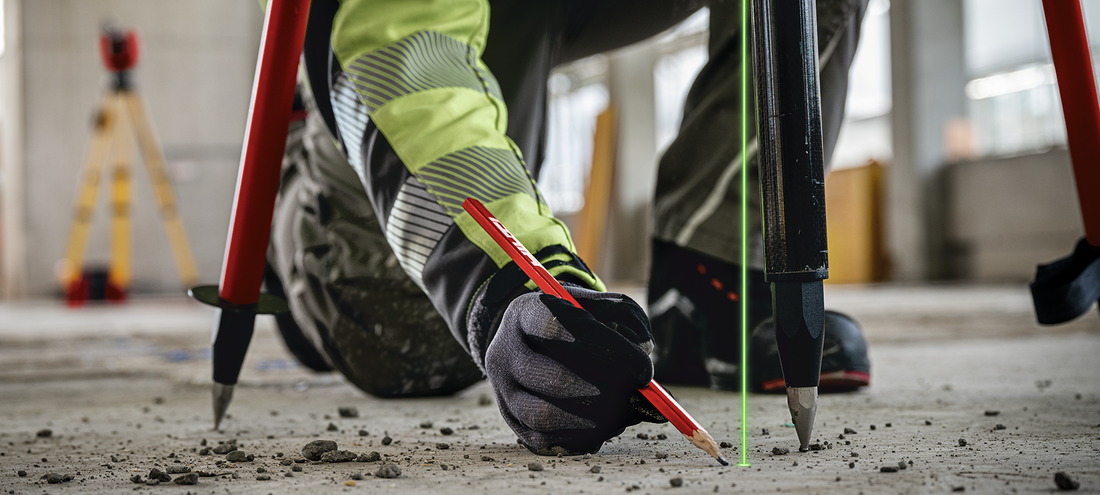

• El POA 70 utiliza un mecanismo de plomada para alinear el centro del prisma con el punto láser verde en el suelo o el techo
• Diseñado para cumplir los requisitos de precisión de replanteo (+/- 3 mm (~1/8") para aplicaciones clave)

2. No es necesario nivelar la varilla de prisma; replanteo más rápido

• Elimina la necesidad de nivelar con el nivel de burbuja o ajustar continuamente la varilla (solución fácil de adoptar)
• Simplifica la navegación directamente hasta el punto
• La altura y la inclinación de la varilla no afectan negativamente a la precisión
  • Por qué: el telescopio mide hasta el centro del prisma, que ya está centrado directamente sobre el péndulo del láser Hilti autonivelante. La altura y la inclinación de la varilla no afectan a la precisión del péndulo. Solo debe asegurarse de que la inclinación no supere el rango visible del láser de plomada.

Las tareas de replanteo pueden completarse 2–3 veces más rápido: no es necesario comprobar constantemente el nivel de burbuja ni recalibrar la varilla.

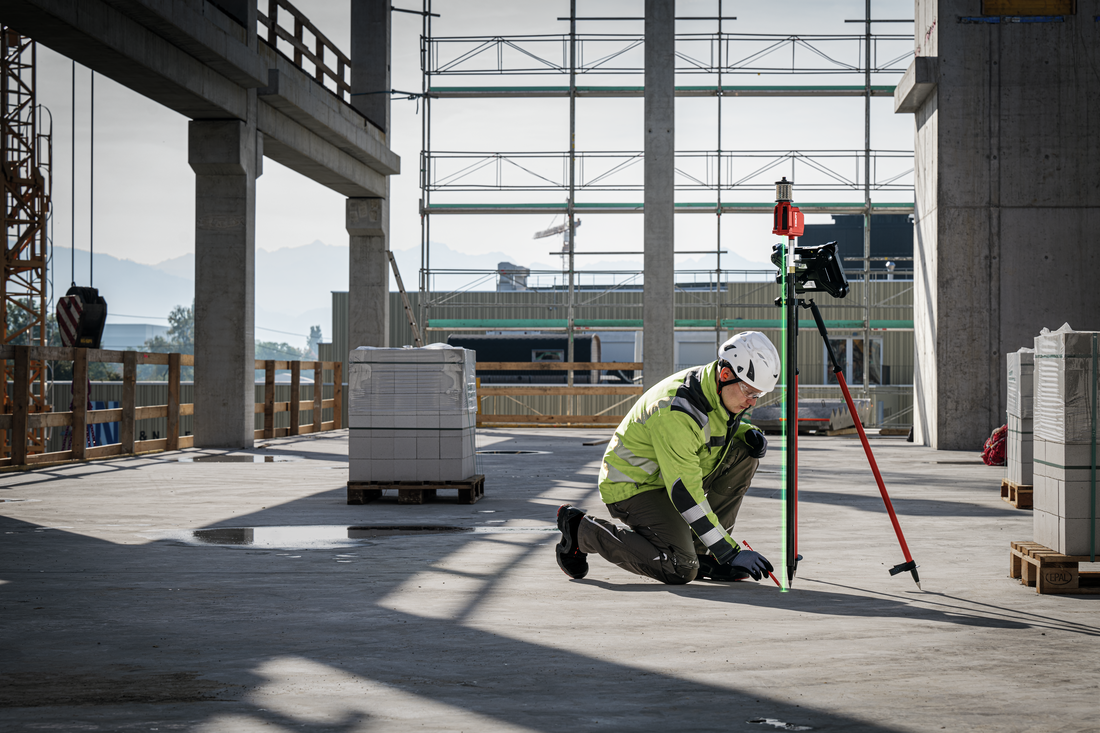

3. Ergonomía y línea de visión mejoradas

• Permite a los operadores trabajar de forma más constante mientras están de pie
• Reduce la necesidad de agacharse, arrodillarse y cambiar de posición
• Reduce la necesidad de manipular constantemente con las manos las patas de nivelación del trípode para la varilla de prisma
• Mantiene la línea de visión hacia la estación total a alturas ajustables

Menor fatiga y flujos de trabajo más rápidos y cómodos.

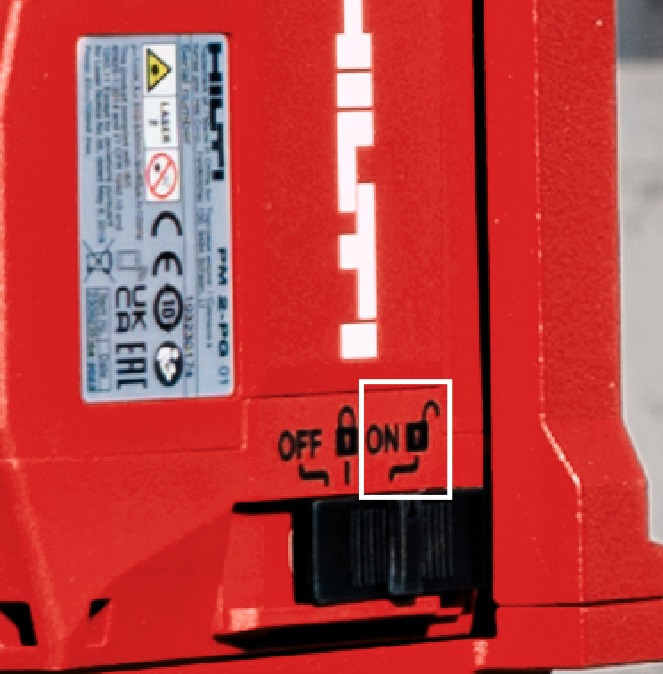

Información importante para el usuario: mantenga el POA 70 en la posición «desbloqueada»

El péndulo del láser debe estar en una posición libre y desbloqueada para proporcionar el punto de plomada real debajo del prisma. Si el POA 70 está «bloqueado», no estará aplomado verticalmente.

Casos de uso reales en obra

Condiciones difíciles del terreno

• La grava, la tierra o el césped pueden dificultar la identificación del punto con una varilla de prisma
• Estabilizar el POA 70 y, a continuación, identificar la ubicación exacta del láser garantiza la precisión y la rapidez del replanteo

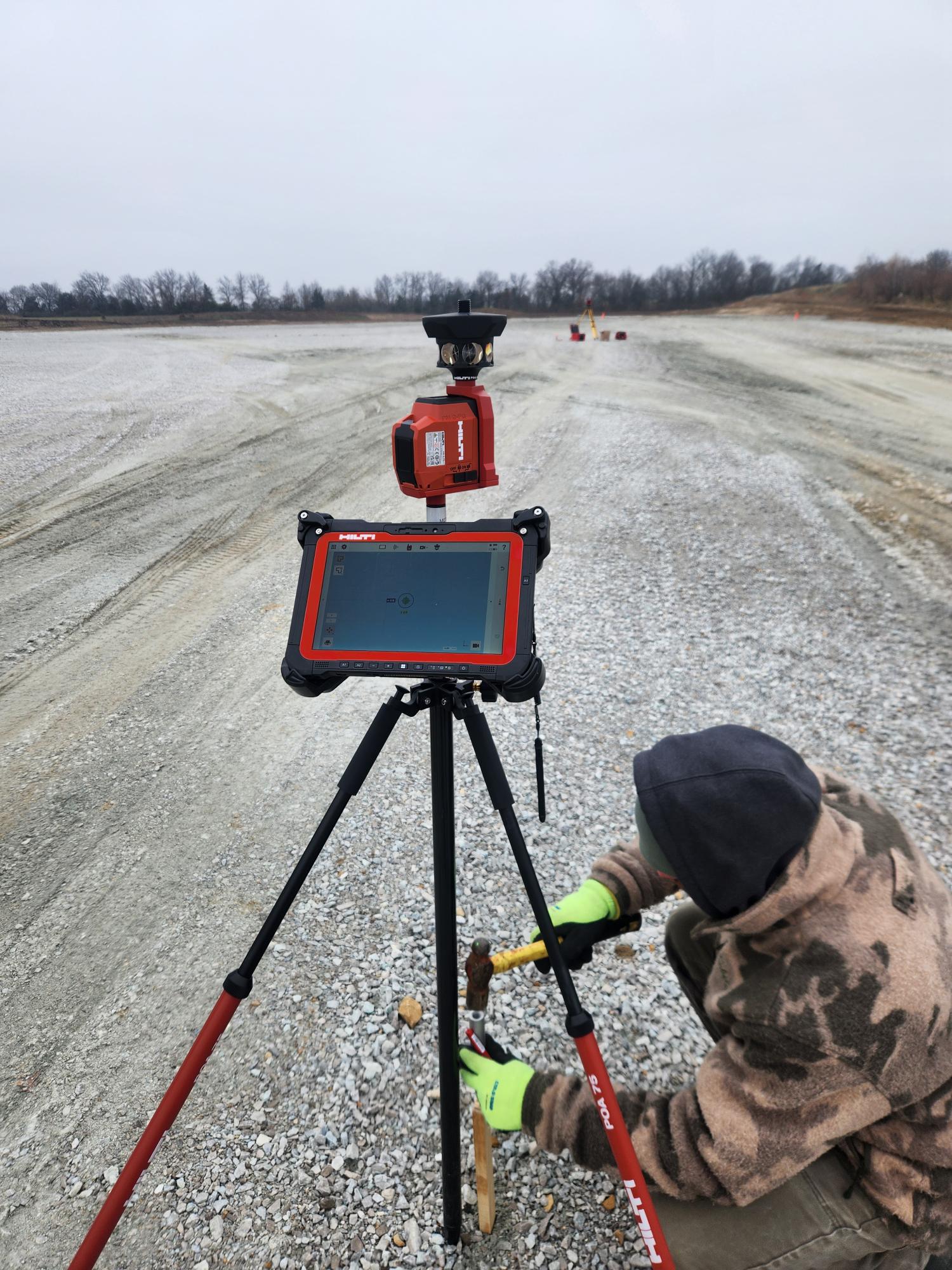

Instalación y ajuste de estacas

• Al clavar una estaca (para referencias de puntos o alturas), los usuarios pueden:
  • Ajustar la posición después de cada golpe
  • Mantener el láser alineado con el centro de la estaca

Marcado en el borde de losas elevadas, encofrados y superficies

• Es difícil colocar con precisión una varilla de prisma en bordes o losas elevadas

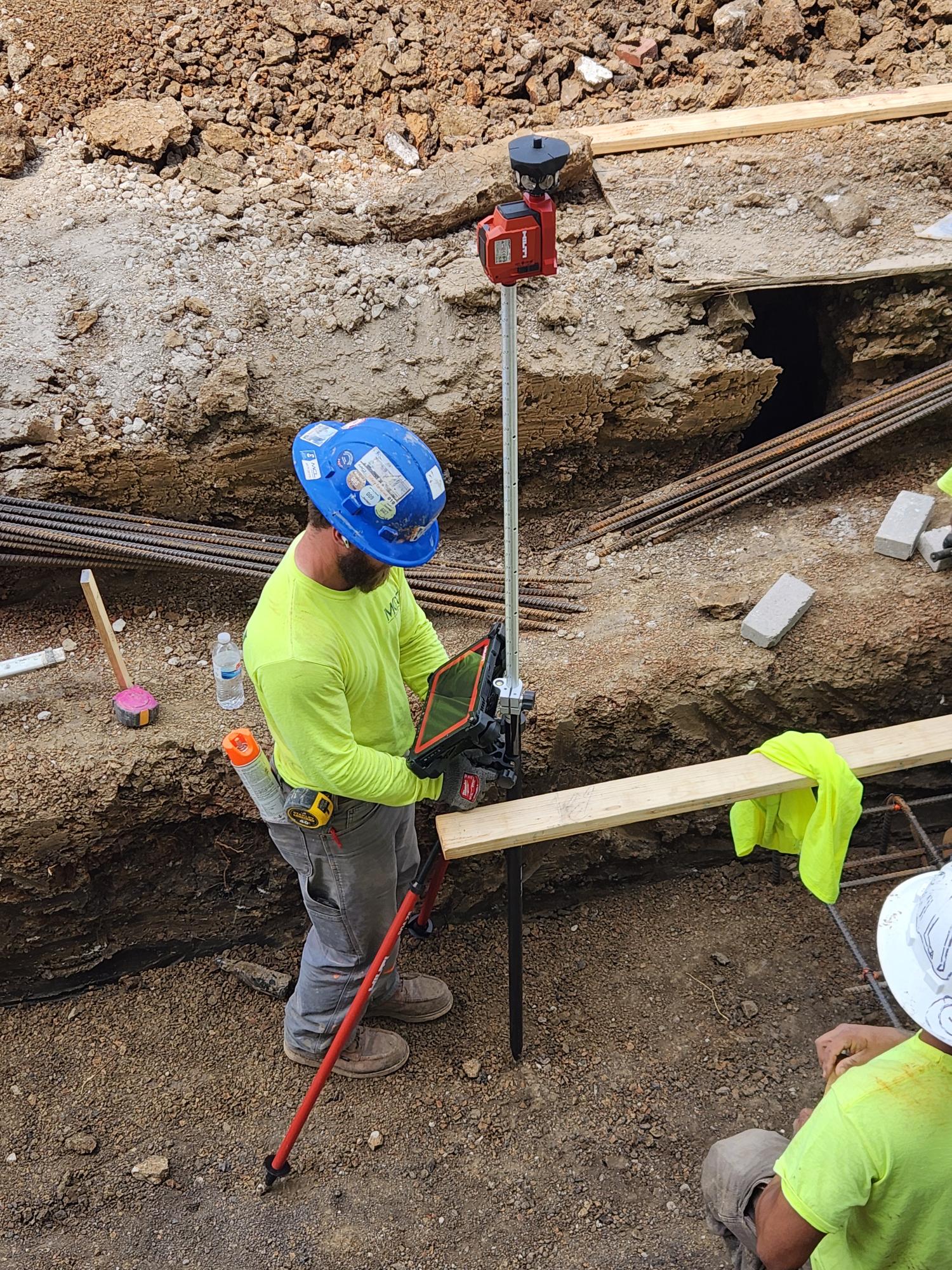

Áreas obstruidas (armaduras, espacios reducidos)

• La congestión de armaduras u otros obstáculos puede bloquear la colocación de la varilla

Conservación de la visibilidad del punto

• El flujo de trabajo tradicional pierde el punto cuando se retira la varilla

Visualización conjunta de puntos en el suelo y el techo

Gracias al orificio centrado que atraviesa la parte inferior y superior del POA 25 , los usuarios pueden marcar un punto de replanteo en el suelo y consultar fácilmente su alineación vertical. Esto les permite mirar rápidamente hacia arriba y visualizar dónde se proyectará el punto en el techo, o identificar posibles conflictos, como conductos, tuberías de rociadores u otras obstrucciones.

Consideraciones de precisión

El POA 70 proporciona una referencia visual muy eficaz y precisa para marcar puntos de replanteo. Aunque el láser está situado ligeramente por encima del centro del prisma, el sistema está diseñado para mantener la precisión dentro de las tolerancias habituales de construcción. Pueden producirse pequeñas desviaciones si la varilla está inclinada. Para puntos críticos que requieran la máxima precisión, se recomienda verificar mediante flujos de trabajo estándar con prisma.

Como ejemplo de un entorno de prueba: a una altura de 1,5 m, teniendo en cuenta el desplazamiento del prisma con respecto al péndulo del láser de puntos, así como la posible inclinación de la varilla de prisma, se encontró una desviación de 3,7 mm (~1/8") con una ligera inclinación de la varilla de prisma de aproximadamente 1,7°.

Si el POA 70 se inclina demasiado, el láser del péndulo dejará de ser visible, lo que le obligará a reajustar la varilla de prisma. Esto mejora aún más su capacidad para mantener la precisión.

A continuación se ofrece una explicación más detallada:

Diseño del sistema

• El POA 70 alinea el centro del prisma con el punto láser proyectado mediante un mecanismo de plomada
• Diseñado para lograr una precisión a nivel de aplicación dentro de las tolerancias de construcción

Realidad del desplazamiento del láser

• Un pequeño desplazamiento potencial cuando la varilla está inclinada
• Una desviación menor en función de:
  • La altura de la varilla
  • El grado de inclinación

Por lo tanto, existen pequeñas desviaciones, pero se mantienen dentro de la mayoría de las tolerancias aceptables en obra (alta precisión práctica).

POA 70 frente a los métodos de replanteo tradicionales

Conclusión clave

• Elimina la necesidad de nivelar
• Permite ejecutar el replanteo más rápidamente
• Mejora la facilidad de uso en condiciones reales
• Mantiene la precisión dentro de las tolerancias de construcción
