Mitä ohjauspisteet ovat?

Ohjauspisteiden määritelmä

Ohjauspisteet ovat tiettyjä työmaalla sijaitsevia paikkoja, joita käytetään mittauksiin, yleensä maanmittarin asettamia. Tarkat ohjauspisteet varmistavat tarkan asettelutyön.

Miltä ohjauspisteet näyttävät CAD-tiedostossa?

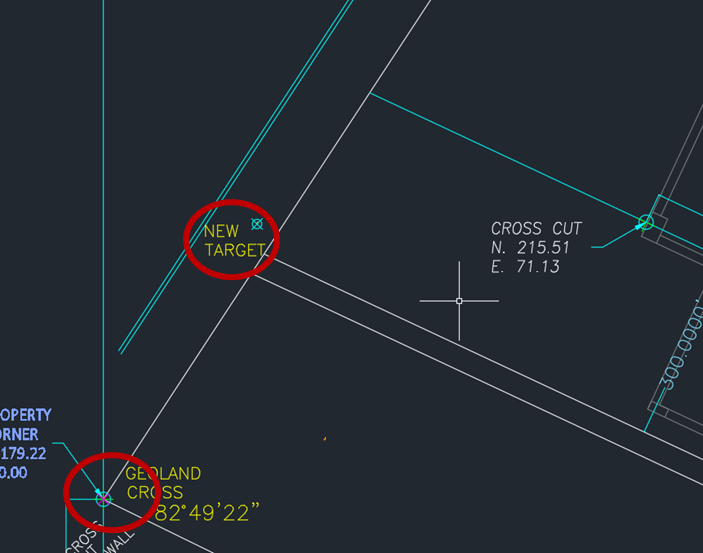

CAD-tiedostoissa on usein hyvin selkeä kuvake, joka osoittaa eri ohjauspisteiden sijainnin työmaalla. Ne näyttävät yleensä hyvin selkeältä "X":ltä tai joltakin vastaavalta, ja niiden yhteydessä on teksti, joka selventää, mitä kuvake edustaa. Piirtäjän tulisi pystyä selventämään, miten ohjauspisteet on merkitty.

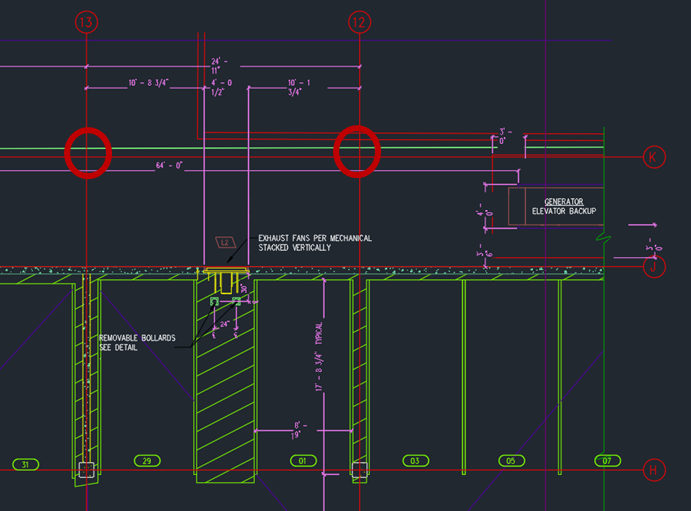

Ohjauspisteet voivat myös näkyä työmaan ruudukon viivojen leikkauspisteinä. Useimmilla työmailla on jonkinlainen ruudukkojärjestelmä, jonka on laatinut maanmittari. Näiden ruudukon viivojen selkeästi merkittyjen leikkauspisteiden tulisi tyypillisesti tarjota ilmeinen ohjauspisteen sijainti.

Miltä ohjauspisteet näyttävät työmaalla?

Vaikka CAD-tiedostossa näyttäisi olevan selkeitä ohjauspisteitä rakennuksen digitaalisen pohjapiirroksen eri kohdissa, on tärkeää löytää samat ohjauspisteet myös kentällä. Alla on kuvia siitä, miltä ohjauspisteet voivat näyttää.

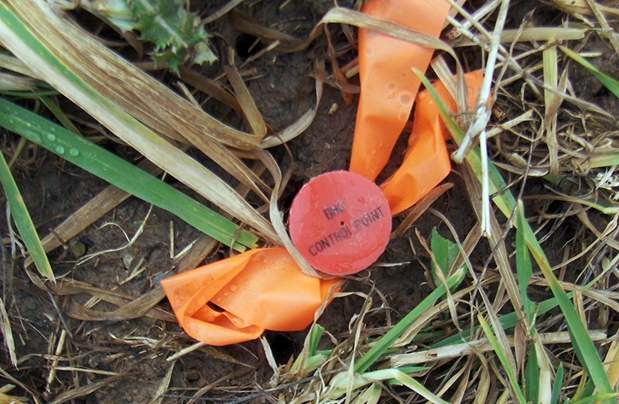

Maahan kaivetut ohjauspisteet:

Maanmittausnaulat:

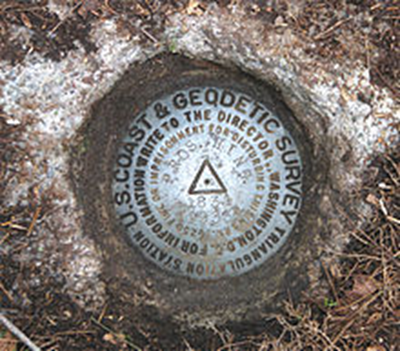

Geodeettiset mittauspisteet:

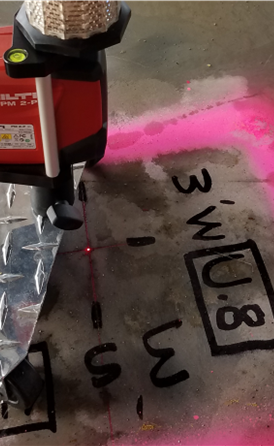

Ruudukon viivojen leikkauspisteet siirtymineen:

Kiinnitetyt prismat:

Kiinnitetyt heijastavat kohteet:

Tarkista tarkkuus ennen asettelua:

Jos työmaan ohjauksen tarkkuudesta on epäilyksiä, yleisten urakoitsijoiden ja maanmittareiden kanssa työskentely ratkaisun löytämiseksi on tyypillisesti ensimmäinen askel ongelman ratkaisemiseksi. Jos ohjaus on väärä, myös asettelu on väärä.

Onneksi Hilti Construction Layout -ohjelmistossa on monia toimintoja, joita voidaan käyttää ohjauspisteiden mittausten ja tarkkuuden tarkastamiseen, jotta loppukäyttäjä voi tehdä mahdollisimman paljon tarkkuuden varmistuksia ja auttaa ohjaamaan näitä keskusteluja muiden tiimin jäsenten kanssa.
