Over Control Point Stationing - Kuinka tehdä

"Over Control Point" -asemoinnin tarkoitus

"Over control point" -asemointi antaa loppukäyttäjälle mahdollisuuden kertoa pääyksikölle, missä pääyksikkö sijaitsee ilman, että tarvitsee mitata ohjauspisteitä koordinaattipaikan "laskemiseksi". Käyttäjä asettaa yksikön suoraan ohjauspisteen koordinaatille. Tämä on usein erittäin tarkka asemointimenetelmä, mutta loppukäyttäjän on oltava hyvin varma, että käyttämä ohjauspiste on myös tarkka.

Tämän jälkeen loppukäyttäjä voi yksinkertaisesti mitata toisen pisteen (tai kulman siihen pisteeseen) työmaalla työkalun kulman suuntaamiseksi.

Tämän toiminnan ymmärtämiseksi katso alla olevaa selitystä:

Total stationin (tai asemointityökalun) täytyy tietää sijaintinsa digitaalisessa suunnitelmassa kolmella asialla: koordinaatti, suuntaus ja, jos työskennellään korkeuksien kanssa, korkeusarvo. Katso lisää kustakin alla:

1. Koordinaattipaikka suunnitelmassa:
   • Kaikilla CAD- tai piste-tiedostoilla on koordinaattijärjestelmä, ja total stationin täytyy tietää, mihin koordinaattipaikkaan se viittaa työstettävään tiedostoon.
2. Suuntaus tai kulma:
   • Kun se tietää, missä koordinaatissa se on, sen täytyy tietää, mihin suuntaan se katsoo.
   • Esimerkiksi kuvittele, että olet silmät sidottuina olohuoneessa ja sinua pyydetään kävelemään keittiöön. Vaikka tietäisit, missä huoneessa olet, et tietäisi, mihin suuntaan aloittaa kävely, ellei tiedä keittiön suuntaa. Vastaavasti total station on "silmät sidottuina", kunnes se tietää, mihin suuntaan se katsoo työmaalla.
3. Korkeus (valinnainen):
   • Jos korkeusarvot ovat tarpeen, sen täytyy tietää, missä se on ja mihin suuntaan se katsoo, mutta myös kuinka korkealla teleskooppi on koordinaatin korkeusarvosta.

Mitkä total station -laitteet voivat tehdä tämän tyyppistä asemointia?

Hiltillä vain POS 150 ja POS 180 voivat suorittaa tämän tyyppistä asemointia. Se vaatii pystylaserin, jolla voidaan tarkasti tähdätä työkalun alapuolella olevalle ohjauspisteelle, mikä POS-työkalut pystyvät tekemään.

PLT 300 ja PLT 400 tarvitsevat käyttää toista menetelmää, kuten Control Points- tai Control Lines -asemointia.

Kuinka tehdä vaihe 1: Avaa "Over Control Point" -asemointi

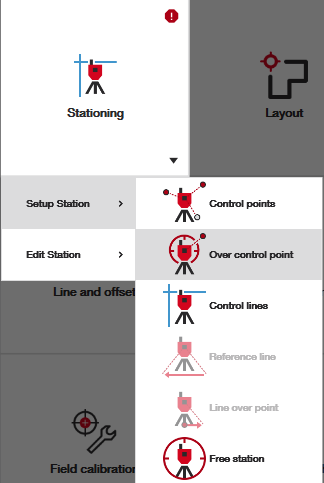

Valitse asemointivaihtoehto aloitusnäytöltä. Huomaa, että tarvitset projektin, johon ohjauspisteet on jo tuotu.

Kuinka tehdä vaihe 2: Valitse ohjauspiste, jolla total station sijaitsee

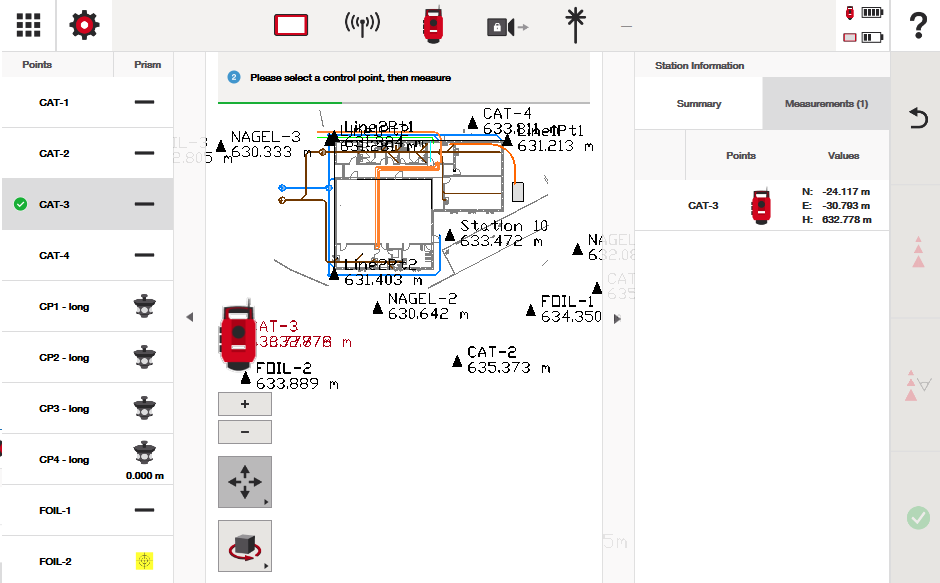

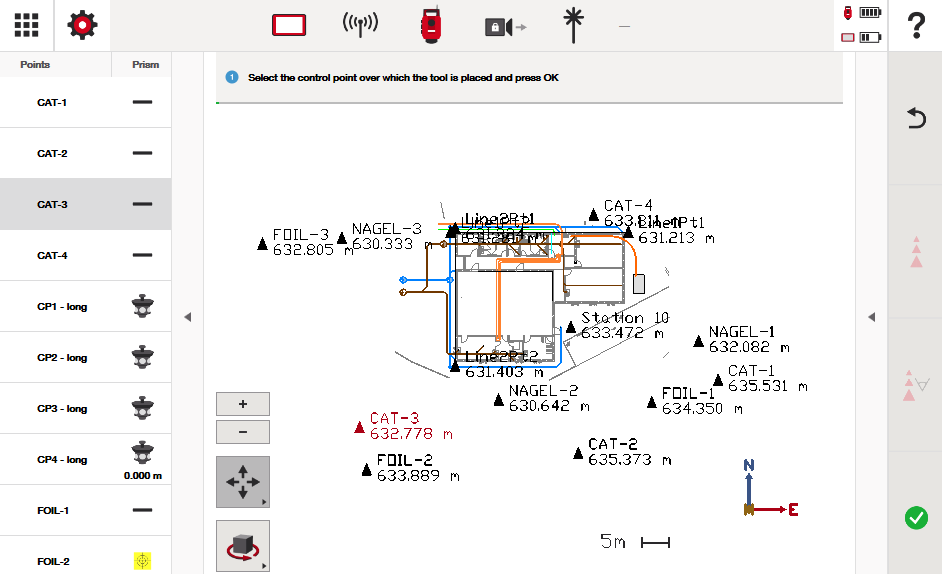

Käytä vasemmalla olevaa pistevalikkoa tai valitse piste CAD-näkymästä ja paina vihreää valintamerkkiä vahvistaaksesi total stationin sijainnin. Alla olevassa esimerkissä total station sijaitsee pisteessä CAT-3. Paina vihreää valintamerkkiä vahvistaaksesi, että olet valinnut oikean koordinaatin.

Huomaa, että total stationin koordinaatit ovat identtiset CAT-3:n (valitsemani piste) koordinaattien kanssa pistevalikosta:

Kuinka tehdä vaihe 3: Aseta kulmasi tai suuntauksesi

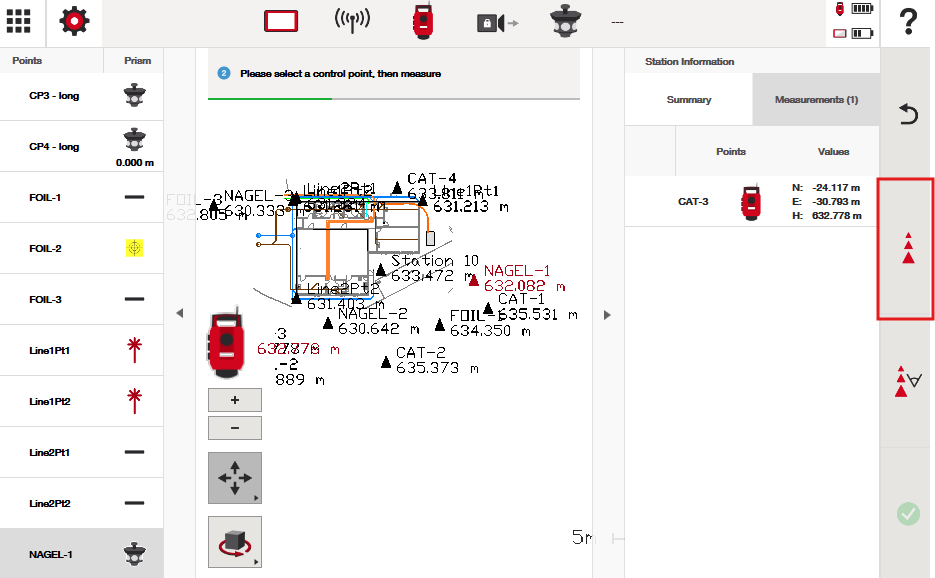

Napauta toista ohjauspistettä, jota mittaat, ja mittaa. Näet näytön oikeassa reunassa vaihtoehdon mitata ohjauspiste vain kulmana (jolloin asetat vain total stationin suuntauksen) tai voit mitata myös etäisyyden ohjauspisteeseen. Alla selitetään molemmat vaihtoehdot:

Mittaus pelkän kulman perusteella:

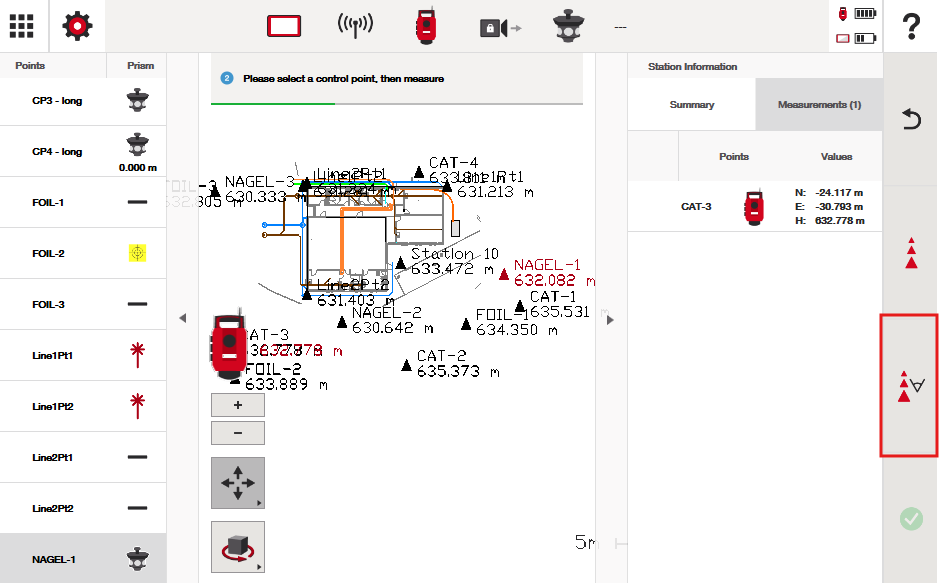

Alla olevassa kuvakaappauksessa "NAGEL-1" on valittu suuntauspisteeksi tälle asemointiprosessille. Se on piste, jonka aion mitata. Näet myös, että "mittaa kulma" -painike on korostettu punaisena.

Jos käytän tätä painiketta, kerron total stationille, että suuntaan työkalun työmaalla pelkästään kulman perusteella, kun se mittaa "NAGEL-1":tä. En välttämättä tarkista etäisyystietoja asemointipisteestä "NAGEL-1":een.

Painettuani "mittaa kulma" -painiketta total stationilla on nyt suuntaus. Poikkeamatietoja ei ole, koska total station olettaa, että antamasi tiedot ovat tarkat: piste, jolla se on, on oikea, ja kulma, johon se katsoo, on oikea.

Tästä eteenpäin ilmoitat vain instrumentin korkeuden, josta kerromme alla.

Miksi käyttää kulmavaihtoehtoa etäisyyden ja kulman mittaamisen sijaan?

Käytännön näkökulmasta työmailla on usein sekä ohjauslinjoja että ohjauspisteitä. Pelkän kulman mittaaminen antaa mahdollisuuden asettaa työkalu ohjauspisteelle, joka sijaitsee suoraan ohjauslinjalla. Koska linja on näkyvissä, voit suunnata total stationin katsomaan suoraan ohjauslinjaa. Tämän jälkeen voit valita minkä tahansa ohjauspisteen, joka myös sijaitsee kyseisellä linjalla kyseiseen suuntaan, ja mitata. Tämä on erityisen hyödyllistä, jos ohjauspisteet pistevalikossasi kyseisellä ohjauslinjalla ovat työmaalla olosuhteiden vuoksi piilossa, mutta linja on näkyvissä.

Kunhan ohjauspiste ja suuntauskulma ovat tarkkoja, total station pystyy suorittamaan myös asemointi- ja mittaussovellukset tarkasti. Loppukäyttäjän vastuulla on ottaa tarvittavat varotoimet ja suorittaa tarvittavat vianmääritystarkastukset varmistaakseen asetuksen tarkkuuden.

Mittaus kulman ja etäisyyden perusteella:

Alla olevassa kuvakaappauksessa on valittu mittaus kulman ja etäisyyden perusteella käyttäen esimerkkinä pistettä "NAGEL-1".

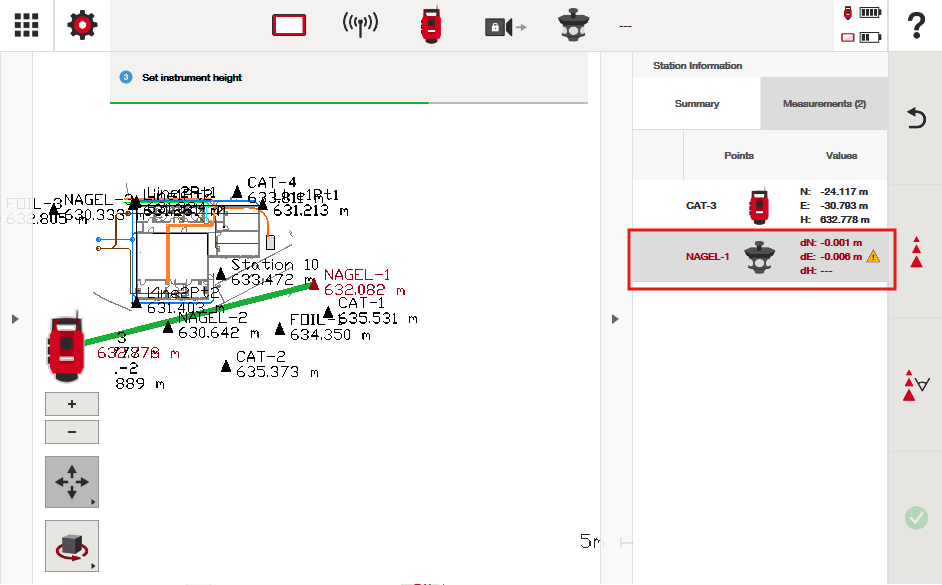

Huomaa, että kuvakaappauksessa mittauksen jälkeen "suuntaus" -ohjauspisteelle ohjelmisto antaa poikkeamatietoja, jotka otan huomioon tarkistaakseni ohjaustilanteeni tarkkuuden. Esimerkin mukaan ohjelmisto kertoo, että mittaamani piste on teknisesti 1 mm liian pohjoisessa CAD-suunnitelmaan nähden ja 6 mm liian lännessä CAD-suunnitelmassa.

Tästä poikkeamasta huolimatta, jos jatkan tätä asemointia, total station hyväksyy antamani suuntauskulman. Poikkeamat ovat yleisiä, koska kenttäolosuhteet harvoin ovat täydelliset, mutta loppukäyttäjän vastuulla on vianmääritys ja mahdollisten virheiden tarkastus ennen asemoinnin aloittamista.

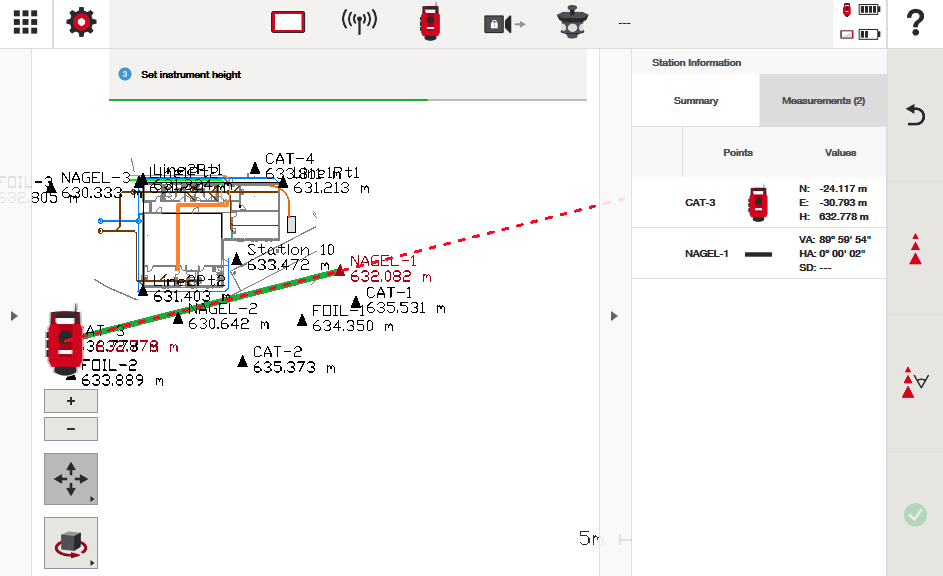

Huomaa, että jos mittaamani piste on selvästi käytännön virheen ulkopuolella (alla olevassa tapauksessa mittaukseni oli lähes 1 m väärässä pisteen oikeasta paikasta), total station ei salli jatkamista. Sen sijaan se näyttää suuntauksen, jossa se oli pisteen mittauksen aikaan (VA/HA), sekä mitatun absoluuttisen etäisyyden (SD) pisteeseen. SD tarkoittaa, että otetaan huomioon sekä vaakasuora että kalteva etäisyys pisteeseen mittaushetkellä.

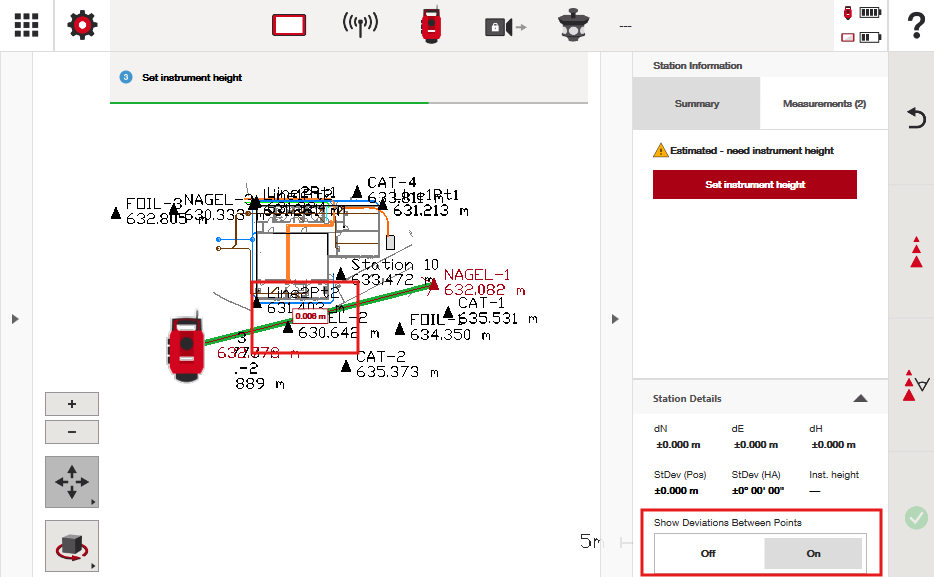

Toinen ominaisuus, jolla voit tarkistaa poikkeamasi, on verrata mitattuja poikkeamia digitaalisen suunnitelman odotettuihin mittauksiin. Alla olevassa esimerkissä mittasin 6 mm liian lyhyen etäisyyden pisteen odotettuun etäisyyteen nähden.

Kuinka tehdä vaihe 4: Aseta työkalusi korkeus

Muista, että koska asemointi tehdään ohjauspisteen päällä, total station olettaa koordinaattikorkeuden olevan sama kuin ohjauspisteen korkeus, jonka päällä asemointi tehdään. Asemointiprosessin aikana se asettaa aseman ja instrumentin korkeuden tämän pisteen koordinaatin perusteella.

Muista, että jos korkeudet eivät ole kriittisiä asemoinnissasi, voit aina poistaa ne käytöstä asetuksissa. Katso tämä artikkeli saadaksesi lisätietoja aseman korkeuden asettamisesta.

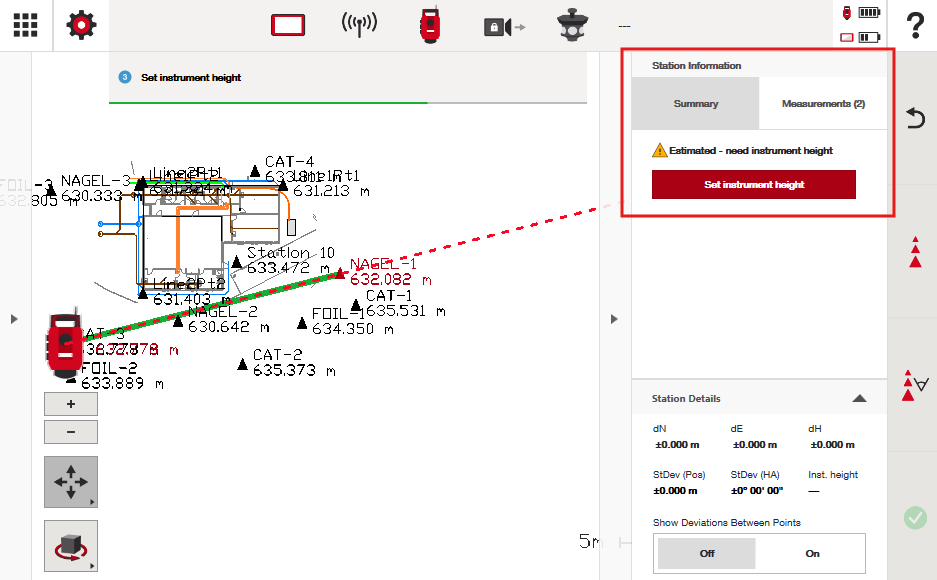

Aloittaaksesi korkeuksien asettamisen tässä asemointiprosessissa, napsauta "Aseta instrumentin korkeus".

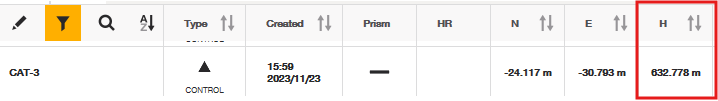

Huomaat, että sinut viedään automaattisesti "Aseman korkeus" -näytölle, jossa ainoa vaihtoehto on asettaa "instrumentin korkeus". Tämä johtuu siitä, että total station olettaa käyttämänsä pisteen korkeuden (632,778 m).

Instrumentin korkeus on yksinkertaisesti etäisyys maasta, jossa piste sijaitsee, teleskoopin keskukseen, joka näkyy pääyksikössä ristillä. On tärkeää ilmoittaa tämä etäisyys, jotta total station tietää, kuinka korkealla teleskooppi on koordinaattipisteestä ja pystyy tekemään tarkkoja korkeusmittauksia työn aikana.

Voit aina palata myöhemmin muokkaamaan aseman korkeutta menemällä aloitusnäyttöön. Muut vertauspisteen korkeusvaihtoehdot ovat silloin käytettävissä.
