Kuinka tuon ja vien piirustuksia HCL:n käyttöön?

Mitä tiedostotyyppejä voidaan käyttää digitaalisissa piirustuksissa HCL:ssä?

HCL-tabletti hyväksyy tällä hetkellä .dwg, .dxf ja .ifc tiedostot piirustuksille, jotka voidaan tuoda tabletille.

Tämä tarkoittaa, että sekä 2D- että 3D-mallit voidaan ladata tabletille. On tärkeää huomata, että tabletin ohjelmistossa on myös piirustustyökaluja, joiden avulla voit piirtää CAD-elementtejä, jotka voidaan myöhemmin tarvittaessa viedä osana piirustusta (katso alla).

Toimiiko ohjelmisto myös PDF-tiedostojen kanssa?

Ei, PDF-tiedostoja ei voi tuoda, eikä niitä voi muuntaa HCL:ssä. Jos työskentelet PDF-tiedostojen kanssa, on suositeltavaa pyytää alkuperäinen CAD-versio, josta PDF on viety. Jos tämä ei ole mahdollista, käytä CAD-ohjelmistoa ja asiantuntijaa muuntaaksesi PDF takaisin johonkin yllä mainituista tiedostotyypeistä tabletin käyttöä varten (yleensä mahdollista vain, kun PDF on vektorimuodossa). Ole kuitenkin erittäin tarkka varmistaessasi, että mittakaava on oikea.

Jos sinulla on huolia digitaalisista tiedostoistasi, on hyvä ensimmäinen askel keskustella nimettyjen piirustusosastosi kanssa.

Projektien tuominen

Vaihe 1 - Avaa projekti

Aloita avaamalla Projektivalikko - sinun täytyy ensin luoda tai avata projekti, johon haluat tuoda piirustustiedoston.

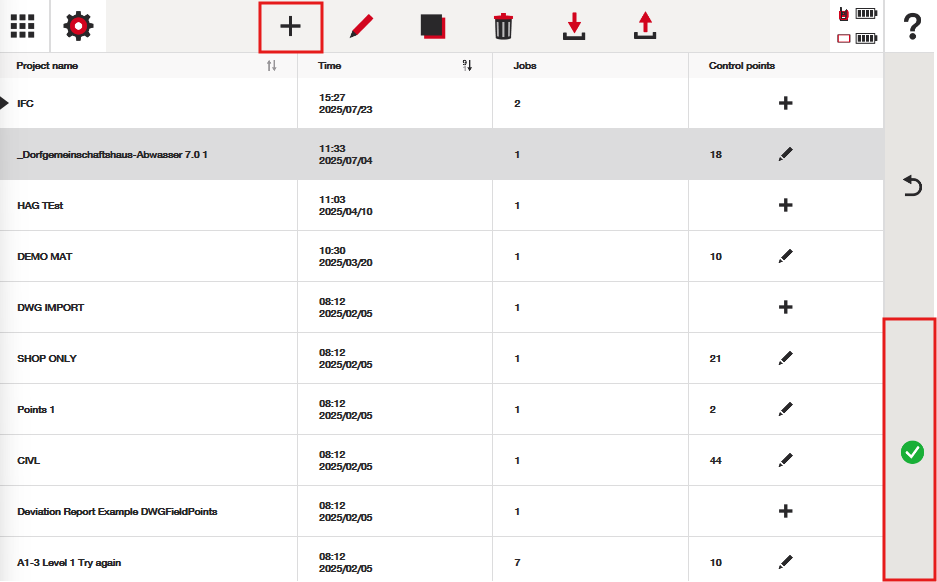

Napsauta näytön yläosassa olevaa "plus"-kuvaketta luodaksesi uuden projektin, tai avaa projekti painamalla vihreää valintamerkkiä siirtyäksesi "työt" -näyttöön, jossa piirustus voidaan sitten tuoda:

Vaihe 2 - Napauta tuontipainiketta oikealle työlle

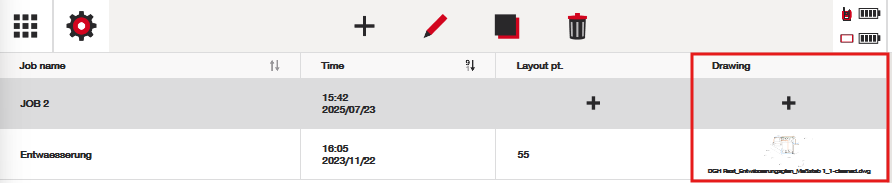

Napauta joko "+"-kuvaketta piirustus-sarakkeessa lisätäksesi uuden piirustuksen tai olemassa olevan piirustuksen pikkukuvaa korvataksesi jo olemassa olevan piirustuksen:

Vaihe 3 - Tuo piirustus

Ilmoita, että aiot tuoda piirustuksen ponnahdusikkunassa:

Vaihe 4 - Valitse piirustus ja oikeat yksiköt

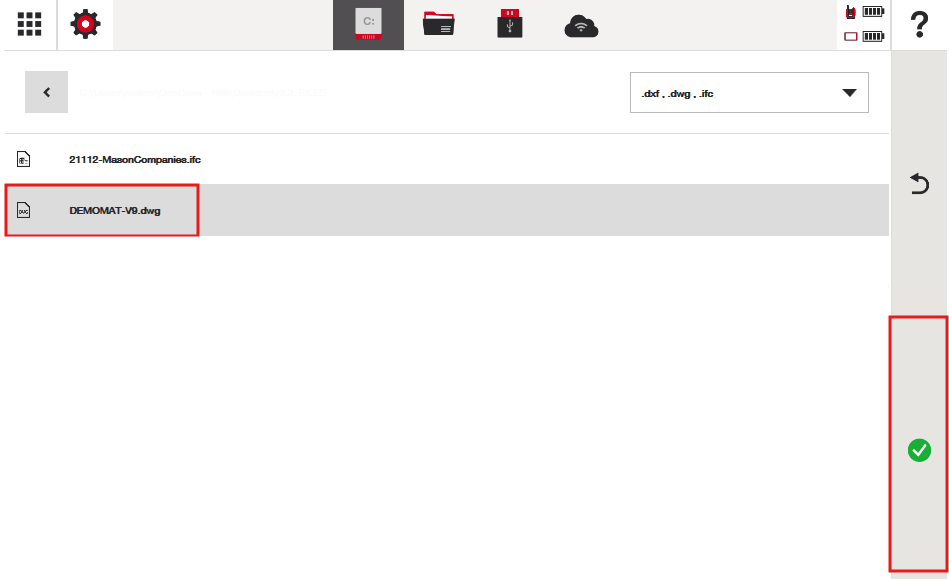

Etsi piirustus tiedostopolustasi ja paina vihreää valintamerkkiä:

Valitse oikeat yksiköt ja paina vihreää valintamerkkiä:

Ymmärtäminen "Yksiköistä":

CAD- tai digitaaliset piirustukset koostuvat viivoista, kaarista, ympyröistä jne. Luonnollisesti jokaisella näistä elementeistä on tiettyjä pituuksia tai geometrisia tietoja. Esimerkiksi tietty viiva voi olla 10 "yksikköä" pitkä, ympyrällä on 3 "yksikköä" leveä säde jne. Piirtäjät määrittelevät, millä "yksiköillä" he haluavat työskennellä suunnitteluohjelmistonsa asetuksissa.

Joitan esimerkkejä:

• Siviilipiirustuksissa käytetään usein METREJÄ (Yhdysvalloissa käytetään usein desimaalijalkoja)
• Arkkitehtuuripiirustuksissa käytetään usein MILLIMETREJÄ (Yhdysvalloissa käytetään usein TUUMIA)

Jos et ole varma, mitä yksikköä piirustuksessa on käytetty, piirustuksen laatijan tai piirustukset toimittaneen osapuolen kysyminen on hyvä alku. Muista kuitenkin, että voit myös kokeilla tuomalla ja tarkistamalla mittaukset HCL:n CAD-mittausohjelmilla varmistaaksesi, että etäisyydet mittautuvat oikein. Jos mittaukset ovat väärässä mittakaavassa (lukemat liian suuria tai pieniä), tuo tiedosto uudelleen eri yksiköillä.

On aina parasta tehdä yhteistyötä suunnittelutiimin kanssa varmistaaksesi, että piirustukset tuodaan oikein.

Vaihe 5 - Varmista, että tuonti on oikein

Useat HCL-ohjelmiston työkalut antavat sinun tarkistaa piirustuksen mittakaavan:

Näiden työkalujen avulla voit nähdä tietoja CAD-piirustuksestasi ja tarkistaa, luetaanko viivatyö oikein:

Lisäksi voit varmistaa, että piirustus sijoittuu pisteaineistosi sijainteihin. Jos pisteet eivät näytä olevan oikeissa paikoissa, kyseessä on todennäköisesti yksikköongelma - joko piirustuksessa tai pisteissä. Sinun tulee tutkia asiaa:

Vianmääritysvinkkejä, kun piirustusta ei näy

Joskus piirustuksen tuonnin jälkeen näyttö näyttää tyhjältä - mitään ei näy CAD-tiedostoa avatessa. Tähän voi olla neljä pääsyytä, joita voi tutkia:

1. CAD-tiedostossa on elementtejä, jotka ovat äärimmäisen kaukana toisistaan: Kun CAD-tiedosto tuodaan, se näkyy näytöllä ensimmäistä kertaa zoomattuna piirustuksen laajuuteen. Jos CAD-tiedostossa on kohteita, jotka ovat hyvin kaukana toisistaan (tuhansia metrejä), se näyttää lähes tyhjältä, kun zoomaus on kokonaan ulospäin. Pyydä piirustuksen laatijaa tarkistamaan tiedosto varmistaakseen, että tiedostossa on vain oleellinen tieto.
2. CAD-tiedostossa ei ole odotettuja elementtejä: Tämä voi tapahtua, jos piirustuksen laatija on olettanut toimittaneensa tiedoston, jossa ovat kaikki oleelliset kohteet, mutta todellisuudessa ne eivät näy. Tämä liittyy usein ulkoiseen viittaukseen CAD:ssä, jossa piirustusohjelmisto näyttää kohteet osana tiedostoa, mutta ne ovat vain väliaikaisesti näkyvissä. Ota yhteyttä piirustuksen laatijaan vianmäärityksen aloittamiseksi.
3. CAD-tiedosto (tai pisteaineisto) on tuotu väärillä yksiköillä: Jos CAD-piirustus tuodaan työhön, jossa pisteet on skaalaettu eri tavalla, CAD voi olla niin pieni verrattuna pisteisiin, että se näyttää lähes näkymättömältä (tai päinvastoin). Tämä on yksikköongelma - joko pisteet tai CAD-tiedosto on tuotu väärillä yksiköillä. Yksiköiden tarkistus ja pisteiden oikea tuonti ratkaisevat mittakaava- ja kohdistusongelmat.
4. CAD-tiedosto ei vastaa pisteaineiston koordinaattijärjestelmää: Joskus CAD-tiedosto tuodaan työhön, jossa pisteet ovat jo tiedostossa. Jos pisteet ovat eri koordinaattijärjestelmässä kuin CAD, pisteet voivat näkyä hyvin kaukana CAD:stä, jolloin CAD näyttää hyvin pieneltä. Tässä tapauksessa koordinaattijärjestelmät eivät ole linjassa. Kerro ongelmasta piirustuksen laatijalle ja pisteaineistosta vastaavalle osapuolelle vianmäärityksen aloittamiseksi.

Saatat myös saada seuraavan virheilmoituksen, joka estää piirustuksen tuonnin: "Joidenkin korkeusarvojen arvot ovat tuetun alueen ulkopuolella. Piirustusta ei voi tuoda." Jos tämä näkyy näytölläsi, se johtuu siitä, että CAD-elementit ovat erittäin suurilla korkeuseroilla toisistaan (rakennusprojektin kannalta kohtuuttoman suuria). Suositus on pyytää suunnittelijaa tarkistamaan elementit ja poistamaan tai korjaamaan äärimmäisillä korkeuksilla olevat kohteet.

Mitä tehdä, jos piirustus ei yksinkertaisesti tuoudu tai toimi?

Piirustustiedosto voi olla liian monimutkainen BIM-moottorin luettavaksi. HCL käyttää BIM-moottoria CAD- ja IFC-tiedostojen lukemiseen, mutta ei ole itse piirustusohjelmisto. Paras käytäntö on aina pyytää piirustuksen laatijaa yksinkertaistamaan piirustuksia, rajaamaan ne kriittiseen asetteluun. Tämä parantaa yleensä asettelukokemusta. Tärkeintä on monimutkaisuus ja käyttötarkoitus. Kenttäasettelussa yksinkertaistetut mallit toimivat parhaiten.

Tiedostokokorajoituksia ei ole - 2 Mt tiedosto voi toimia huonommin kuin 150 Mt tiedosto, ja päinvastoin. Yritä ladata piirustus, ja jos kohtaat ongelmia, kuten tiedoston latautumattomuuden tai vaikean navigoinnin, tee yhteistyötä piirustuksen laatijan kanssa yksinkertaistamisen tekemiseksi, kuten joidenkin elementtien litistämiseksi, koristeellisten elementtien tai tarpeettomien 3D-objektien poistamiseksi, mittauskarttojen taustojen poistamiseksi, useiden alojen pinottujen kerrosten säätämiseksi jne.

Lisätietoja piirustuksista ja suorituskykyyn vaikuttavista tekijöistä:

Mitä enemmän "entiteettejä" piirustuksessa on, sitä enemmän piirustus voi aiheuttaa ongelmia - yksi pieni koristeellinen täyttöelementti, joka on hajotettu, voi muuttua tuhansiksi pieniksi viivasegmenteiksi. Sama tapahtuu, kun lohkoinsertit hajotetaan. Lisäksi, jos koordinaattien suuruusluokka on valtava (piirustus kattaa satoja tuhansia metrejä) tai korkeuserot ovat suuria, piirustus todennäköisesti kärsii. Tämä kuormittaa GPU:n syvyysbuffereita. Lopuksi, kerrokset voivat myös vaikuttaa. Yritä vähentää kuormitusta poistamalla käytöstä kerrokset, jotka eivät liity asetteluun, jotta tabletti ei yritä ladata "kaikkea" kerralla.

Projektien vienti

Vaihe 1 - Avaa projekti

Samoin kuin tuonnissa, sinun täytyy avata projekti aloittaaksesi vientiprosessin:

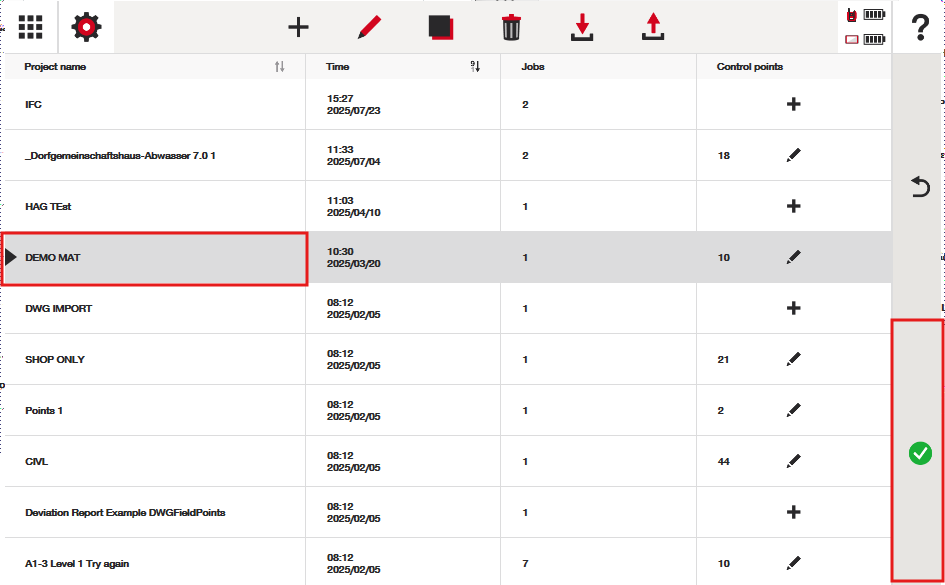

Etsi projekti listastasi ja paina vihreää valintamerkkiä saadaksesi "työt" -valikon:

Vaihe 2 - Napauta vientipainiketta oikealle työlle

Napsauta vientiä haluamasi työn piirustuksen pikkukuvaa ja paina vihreää valintamerkkiä päästäksesi vientivaihtoehtoon:

Voit sitten valita tiedostopolun, johon haluat viedä piirustuksen.

Vientivinkkejä:

Muista, että ohjelmisto vie kaiken CAD-elementtinä, jonka se näkee piirustuksesi "CAD-näkymässä". Jos piste tai viivatyö on millä tahansa kerroksella, tiedot viedään. Jos kerroksia on kytketty päälle tai pois kerrosvalikossa, ne ovat myös päällä tai pois päältä, kun CAD avataan toisessa CAD-ohjelmassa.

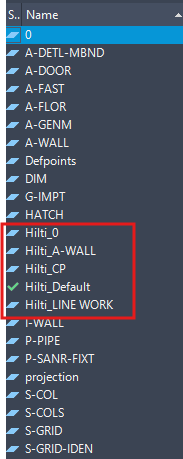

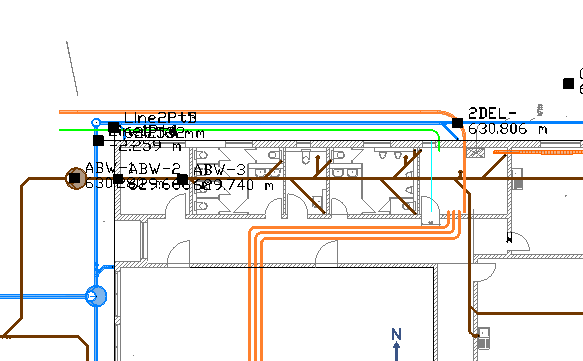

Jos olet lisännyt projektiin viivatyötä tai pisteitä, ne lisätään "Hilti" -kerroksille, kuten alla oleva AutoCAD-ohjelmiston kuvakaappaus osoittaa. Tämä auttaa piirustuksen laatijoita nopeasti tunnistamaan, mikä on lisätty HCL-ohjelmiston kautta ja mikä oli alkuperäisessä CAD-tiedostossa.

Muista, että HCL ei voi poistaa tai siirtää alkuperäisen CAD-tiedoston elementtejä, vaan se voi ainoastaan kytkeä kerroksia päälle ja pois. Tämä antaa piirustuksen laatijalle varmuuden siitä, että alkuperäiseen digitaaliseen suunnitteluun ei voi tehdä muutoksia tahallaan tai vahingossa ohjelmistossa.

Joten - tämä tarkoittaa, että kaikki viivatyö tai pisteet (asemointipisteet, mitatut pisteet, merkityt pisteet tai asettelupisteet) ovat osa CAD-tiedostoa omalla Hilti-kerroksellaan vietyinä.

Missä yksiköissä CAD-tiedosto viedään?

Muista, että CAD-tiedostoilla on "yksiköt" tiedostoon liitettynä. Esimerkiksi, jos CAD:ssä viiva on 3 yksikköä pitkä, ohjelmiston täytyy määrittää, ovatko ne 3 jalkaa, metriä, millimetriä jne.

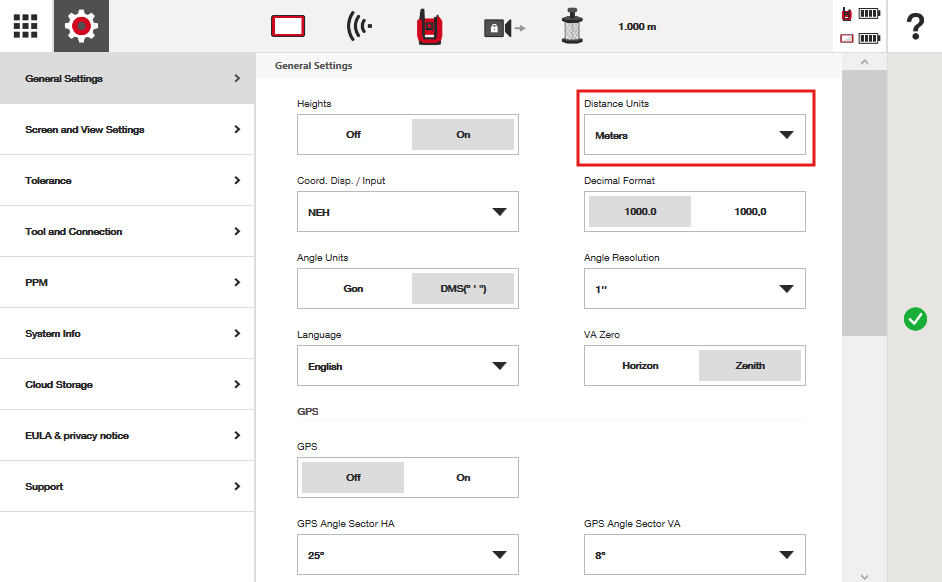

HCL vie CAD-tiedoston siinä yksikössä, joka on asetuksissa määritelty. Alla olevassa kuvakaappauksessa etäisyysyksikköni on asetettu "metreiksi", joten CAD-tiedostoni viedään myös metreinä. Tämä on asia, jonka sinun tulisi sopia piirustuksen laatijan kanssa, jos aiot jakaa viedyn tiedoston muiden kanssa.
