Kuinka muokkaan pisteiden listaa tabletilla?

Tämä artikkeli käsittelee tabletilla olevan pisteinformaation hallintaa. Muut artikkelit käsittelevät erityisesti pisteiden luomista. Alla oleva artikkeli auttaa sinua työskentelemään pisteiden muokkausvalikossa tabletilla.

Pistelistademo

Mistä löydän pisteiden muokkausvalikon?

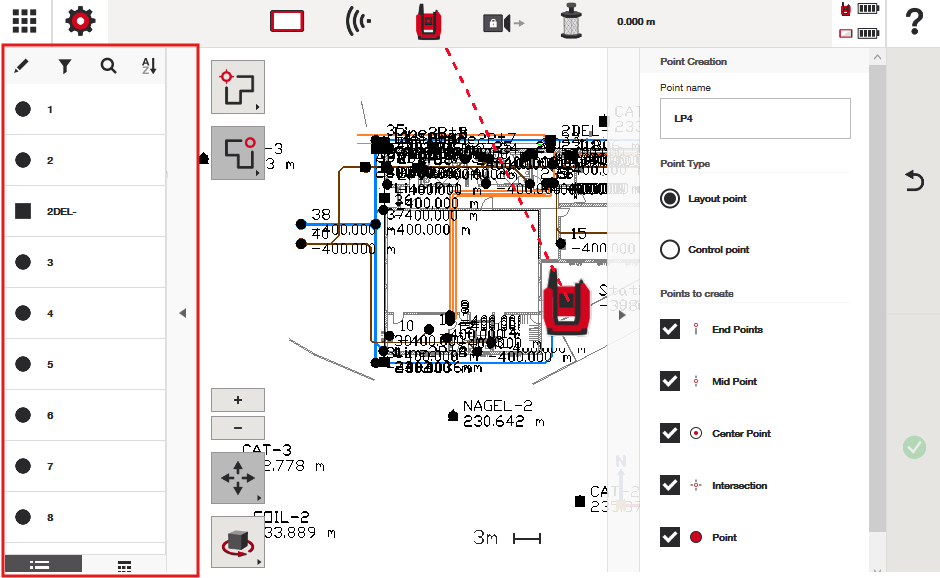

Pisteiden muokkausvalikko löytyy näytön vasemmalta puolelta, kun työskentelet CAD-tiedostosi parissa:

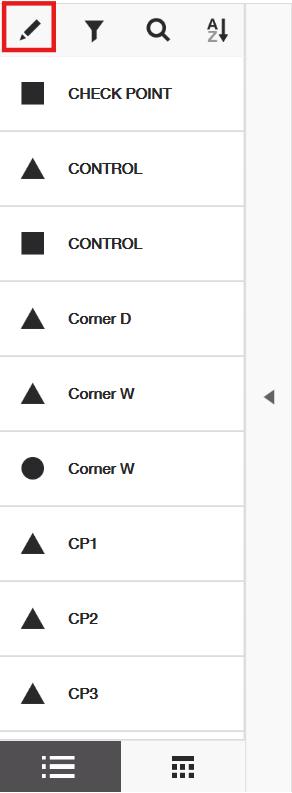

Paina yksinkertaisesti muokkauskynää muokataksesi pisteiden listaa:

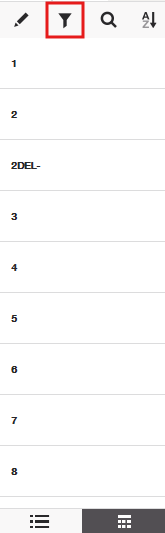

Jos haluat vain tarkastella tai muokata tiettyjä pisteitä, voit käyttää suodatusvaihtoehtoa:

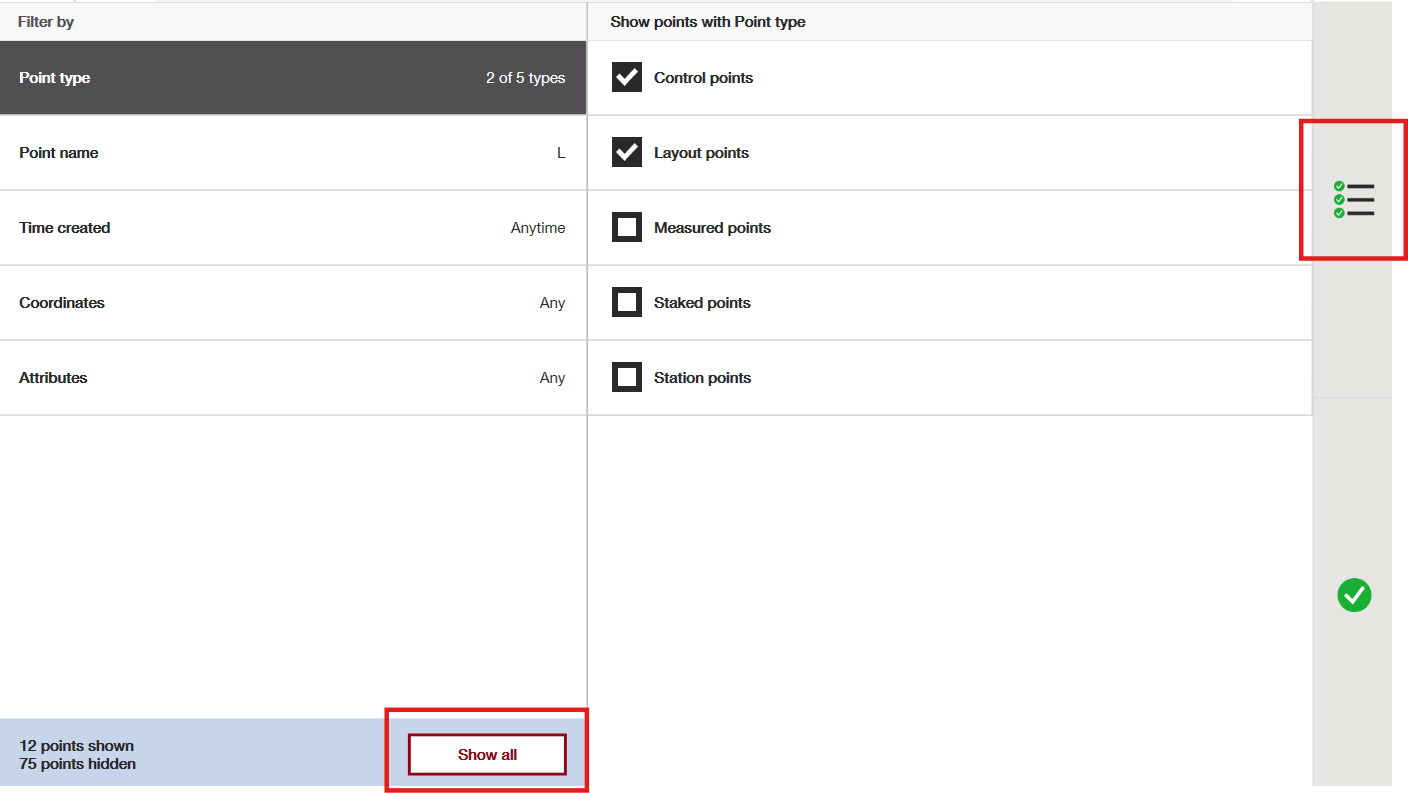

Huomaa, että useampi suodatin voidaan ottaa käyttöön, ja ohjelmisto näyttää kätevästi tiedot siitä, missä suodattimia on käytössä:

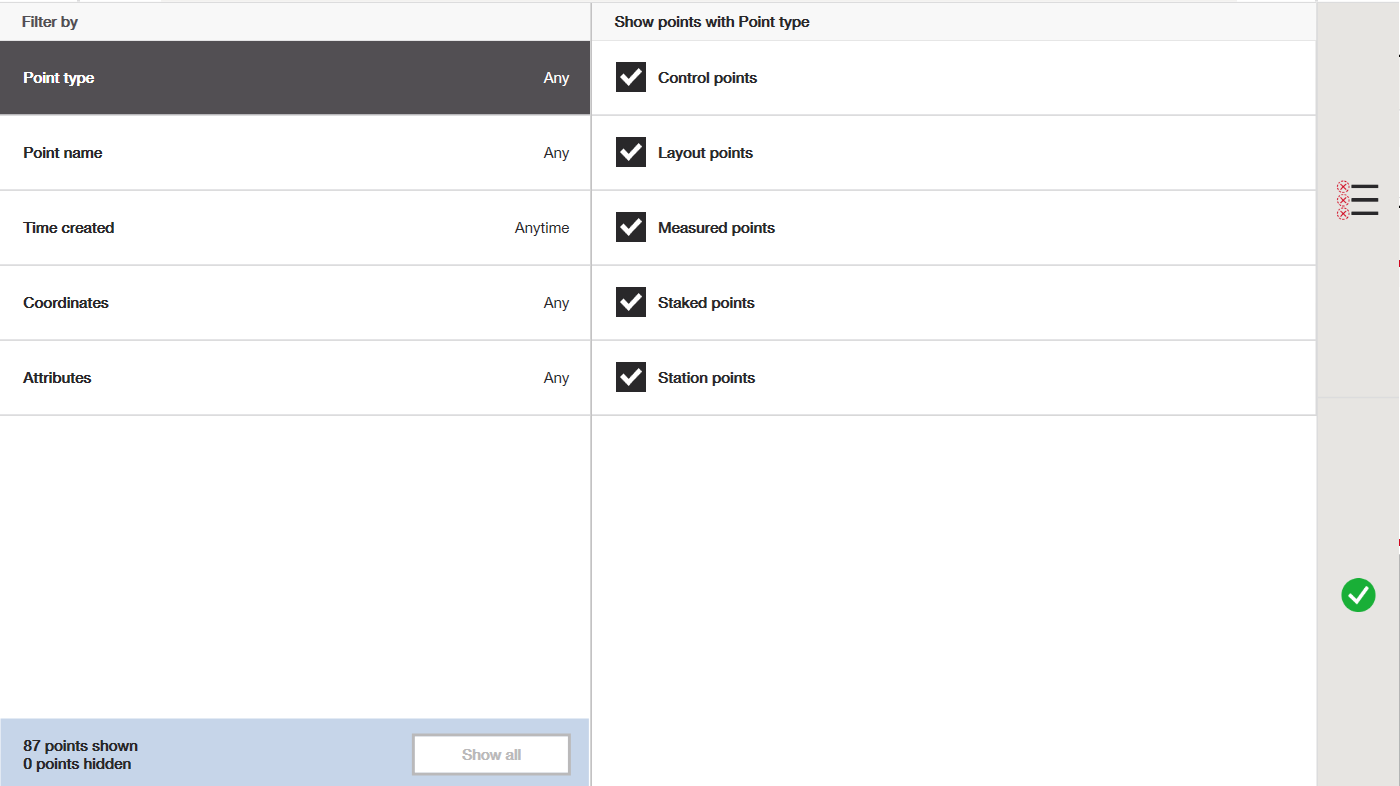

Suodata pisteen tyypin, pisteen nimen, luontiajan, koordinaatin tai attribuutin mukaan. On tärkeää huomata, että vaikka minkä tahansa tyyppistä pistettä voi muokata, kun muokataan useita pisteitä kerralla, niiden on oltava samaa pistetyyppiä.

Käytä oikealla olevaa valitse kaikki -painiketta suodattimen kumoamiseksi tai napsauta yksinkertaisesti näytön alareunassa olevaa "näytä kaikki" -painiketta:

Joissain tapauksissa on myös "poista valinta" -painike, jota voi käyttää, kun mitään ei ole vielä suodatettu:

Epäselvissä tilanteissa suodatin-kuvake näkyy aina keltaisena, kun suodatin on käytössä:

Muita hyödyllisiä katseluvinkkejä:

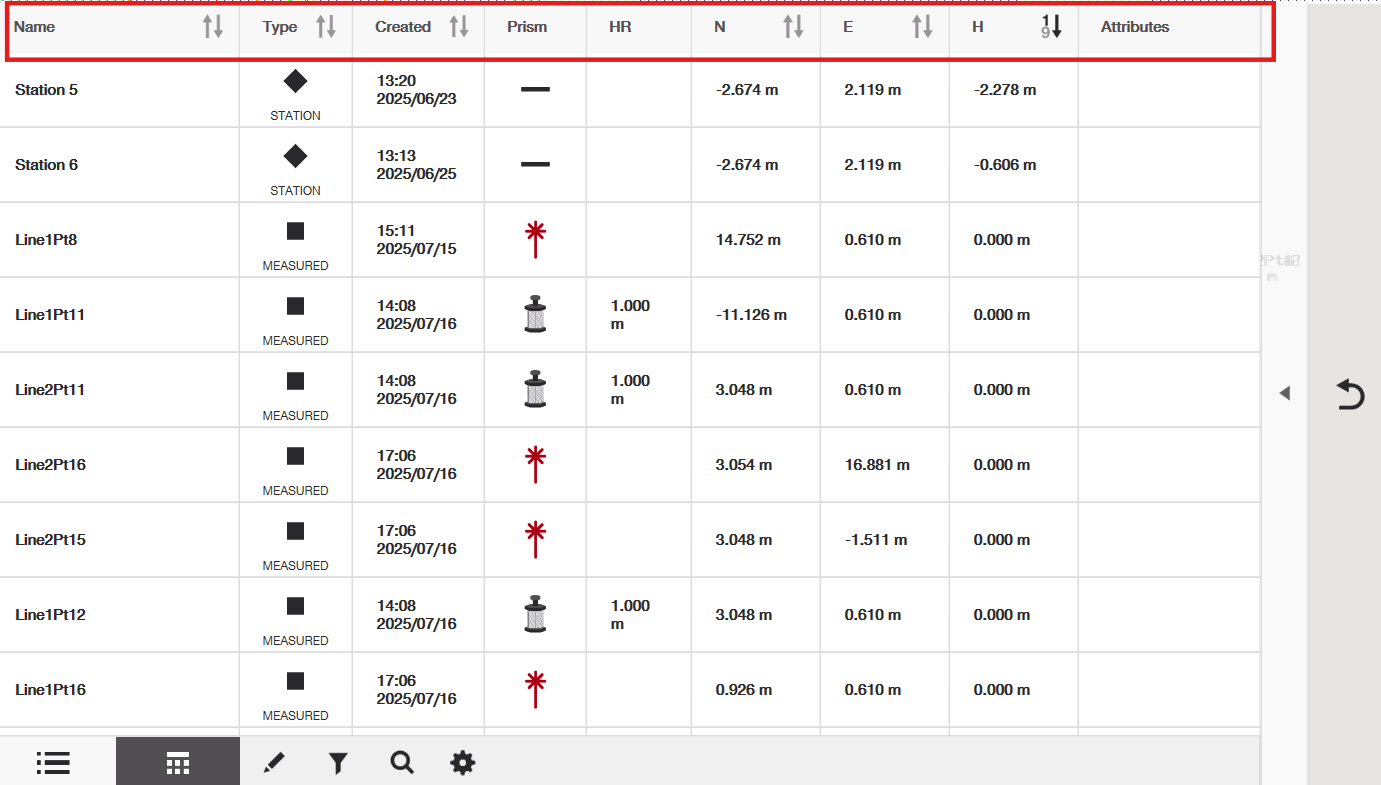

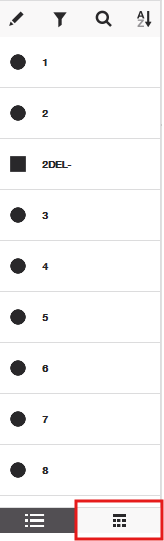

Kun painat "laajenna kaikki" -painiketta, näet enemmän tietoja pisteistäsi näytöllä ilman, että sinun tarvitsee mennä pisteiden muokkausvalikkoon:

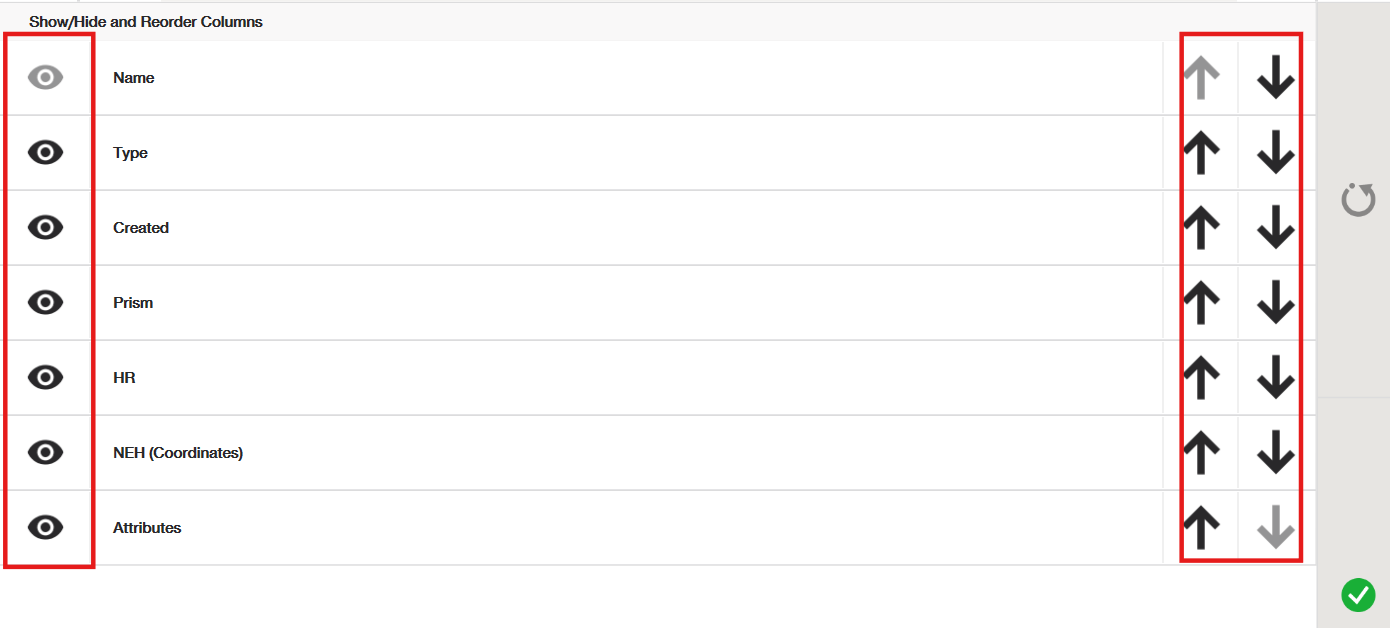

Käytä asetusten ratasta muokataksesi pisteen sarakkeiden näkyvyyttä ja sarakkeiden järjestystä:

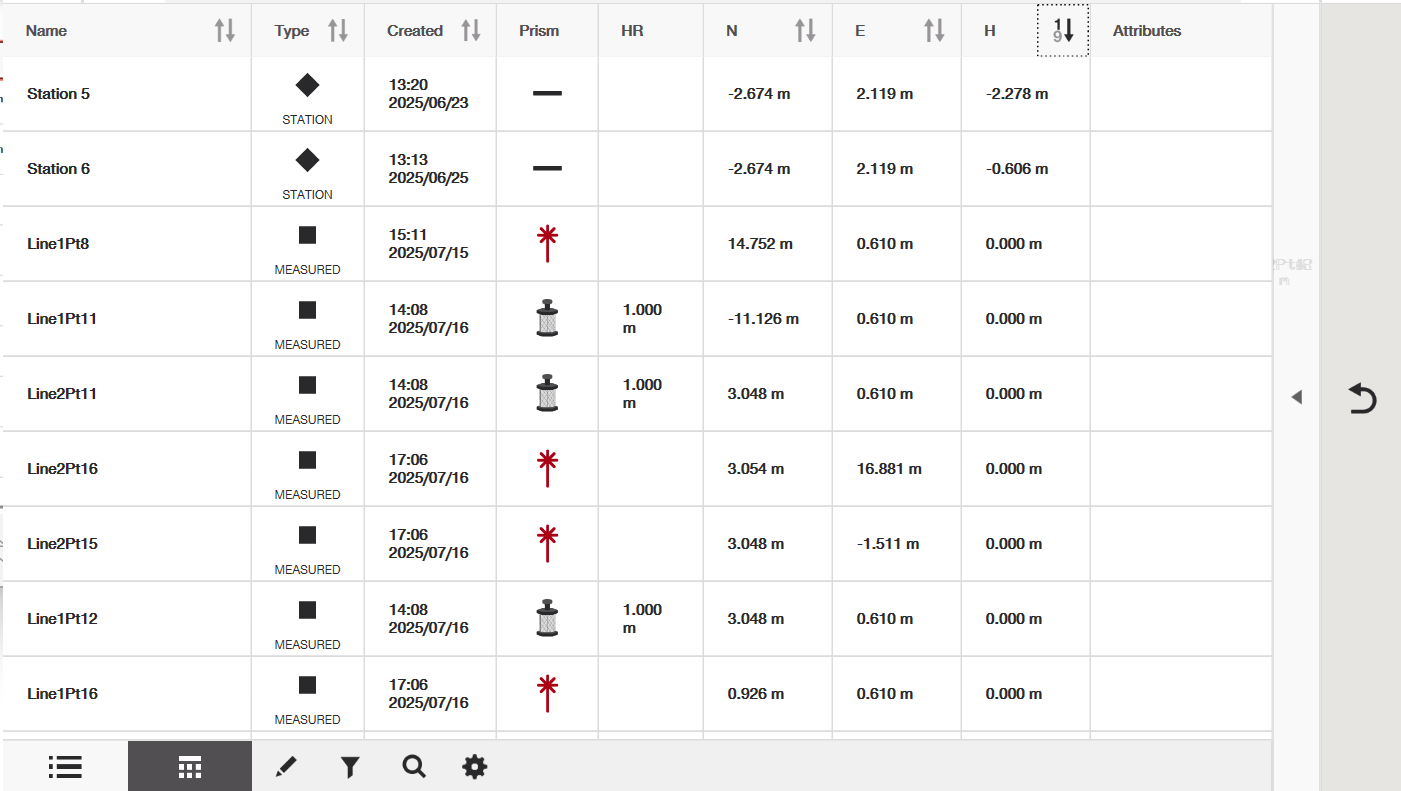

Käytä sarakkeiden lajitteluvaihtoehtoja lajitellaksesi olennaiset sarakkeet nousevaan tai laskevaan järjestykseen (määrittele sarakkeet pisteiden listassa):

Mitä voit tehdä pisteiden muokkausnäytössä?

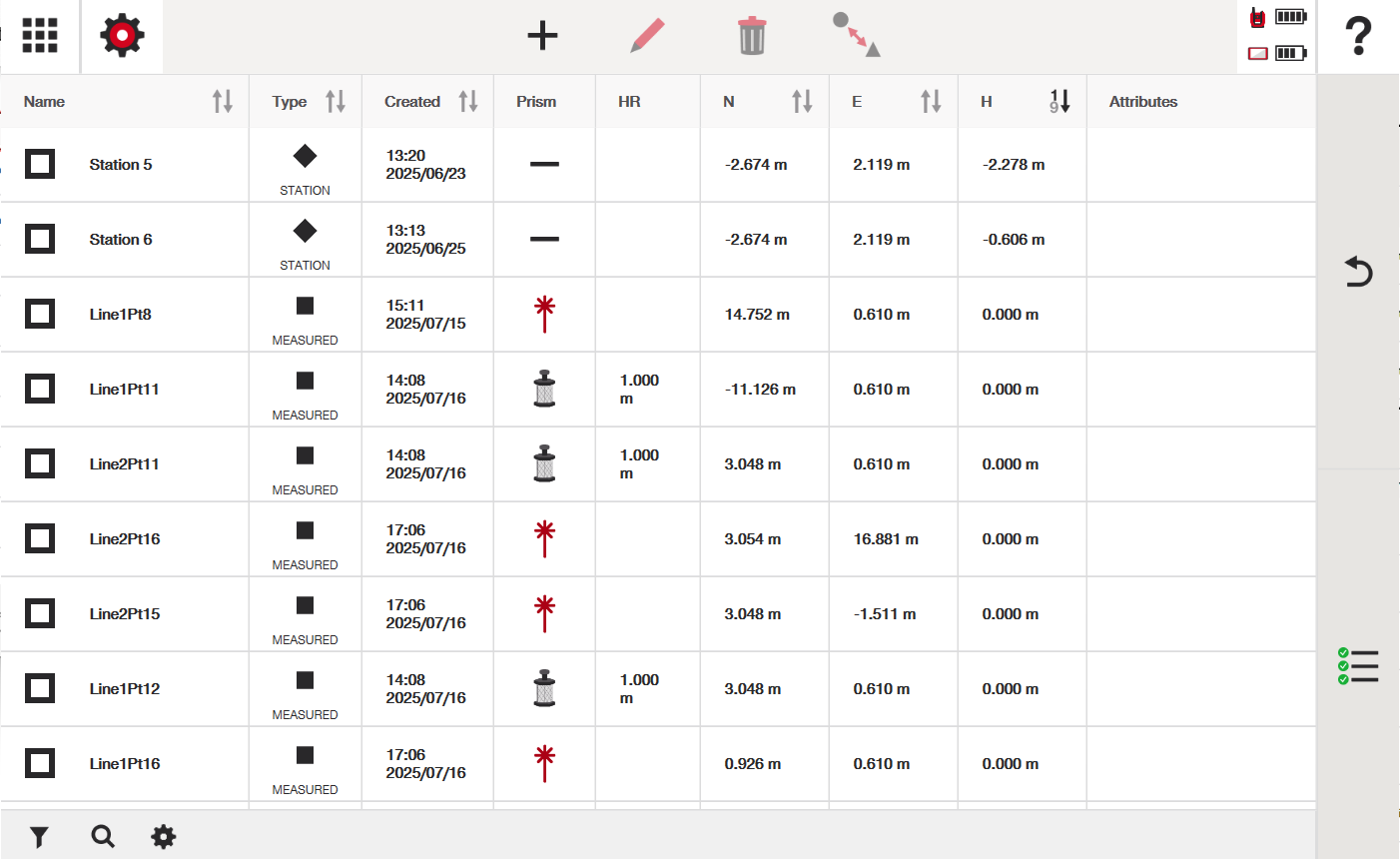

Kun pisteiden muokkausnäyttö avautuu, näet näytön, joka näyttää alla olevalta kuvakaappaukselta - vaihtoehtoja pisteiden valintaan ja muokkaamiseen:

Valitse kaikki pisteet:

Muokkaa valittuja pisteitä tai lisää uusia:

Lisätietoa näistä vaihtoehdoista alla.

Poista valitut pisteet:

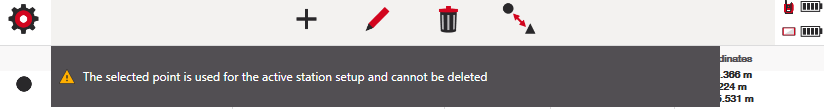

Huomaa, että tiettyjä ohjauspisteitä ei voi poistaa, jos niitä käytetään nykyisessä asemoinnissa:

Huomaa, että jos poistat asemauspisteen, siihen liittyvät tiedot poistetaan myös, kuten merkityt pisteet, asemointiraportin tiedot ja "mittaa ja tallenna" -toiminnolla mitatut pisteet. Suositellaan, että viet asiaankuuluvat pisteaineistot ennen asemauspisteiden poistamista, jos tarvitset tietoja myöhemmin.

Muuta valitut pisteet ohjaus- tai asemointipisteiksi:

Huomaa, että vaikka piste muunnetaan, vanha piste säilyy pistelistassa, ellei sitä poisteta manuaalisesti.

Kuinka käyttää "Plus" ja "Muokkaa" -kuvakkeita pisteiden muokkausnäytössä:

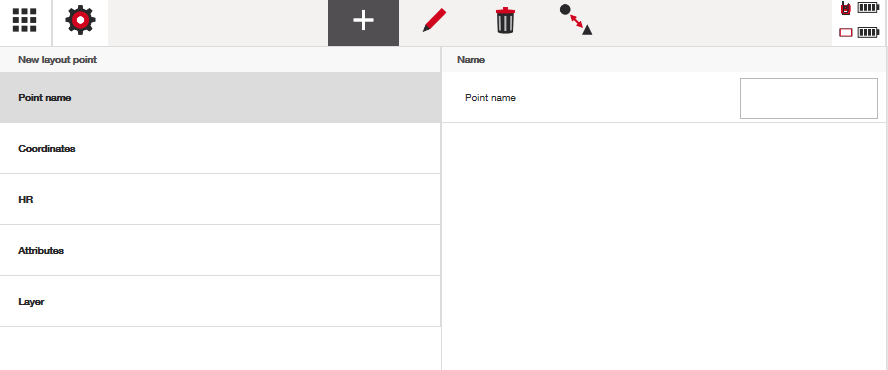

Plus- ja muokkauskynäkuvakkeen painaminen kutsuu sinut lisäämään tai muokkaamaan pistettä manuaalisesti:

Anna tekemällesi/muokkaamallesi pisteelle nimi, koordinaatit, mittatangon korkeus (tarvittaessa), attribuutit (tarvittaessa) ja määritä kerros, johon haluat sen sijoitettavan. Attribuutit ovat loppukäyttäjän antamia perustietoja, jotka ovat pistekohtaisia ja joita voidaan näyttää joko pistevalikossa tai asemoinnin aikana. Huomaa, että Mittatangon korkeus on vaihtoehto vain ohjauspisteitä muokattaessa, joilla on prismatyyppi, joka voidaan asettaa prisman varteen (kuten POA 25).

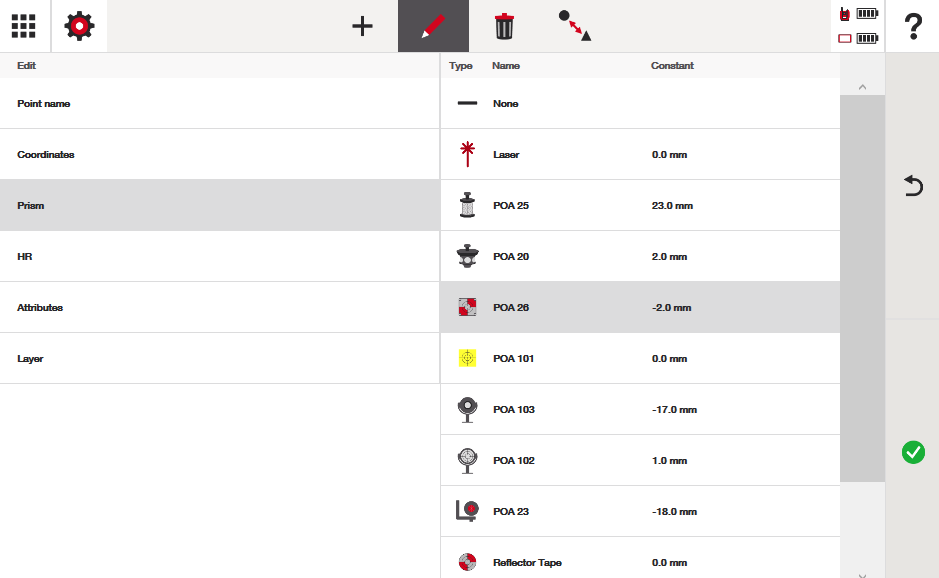

Muokatessasi ohjauspisteitä sinulla on mahdollisuus muokata siihen liitettyä prismatyyppiä:
