Korkeuden siirto: Kuinka käyttää

"Korkeuden siirto" -sovellus on suunniteltu käytettäväksi kohteiden ja pintojen korkeuksien nopeaan tunnistamiseen työmaallasi. Sen avulla voit nopeasti säätää korkeusarvojen perusteella valitsemasi vertailupisteen mukaisesti.

Käyttääksesi sovellusta, paina oikealla puolella olevaa mittauspainiketta ja siirry haluamaasi korkeuseroon. Jos tarvitset lisää ohjeita, katso alla oleva tieto.

Tätä sovellusta voi käyttää myös silloin, kun työkalua ei ole asemassa. Tämä tarkoittaa, että sinun ei tarvitse asemointipisteitä käyttääksesi sitä. Kuitenkin "absoluuttinen korkeus" -toiminto Korkeuden siirto -sovelluksessa ei ole käytettävissä, ellei työkalua ole asemoinnin yhteydessä koordinaateilla ja sen aseman korkeus ole laskettu.

Korkeuden siirto -sovelluksen esittely

Korkeuden siirto: "Offset" -välilehden käyttö

Kun Korkeuden siirto avautuu, se avaa todennäköisesti automaattisesti "offset" -valinnan näytön oikealle puolelle.

Tämä kehottaa sinua kääntämään työkalun pinnalle, josta voit sitten 1) mitata vertailupisteeseen painamalla punaista mittauspainiketta ja 2) tarkkailla poikkeamia vertailupisteeseen nähden mitatessasi muita paikkoja työmaallasi.

Esimerkki:

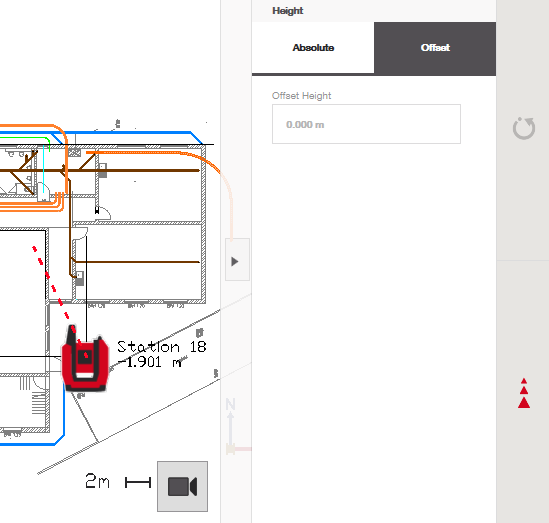

Mittaan tietyn vertailupisteen työmaallani painamalla punaista mittauspainiketta:

Kirjoitan sitten haluamani korkeuseron tuosta korkeudesta, johon haluan päästä:

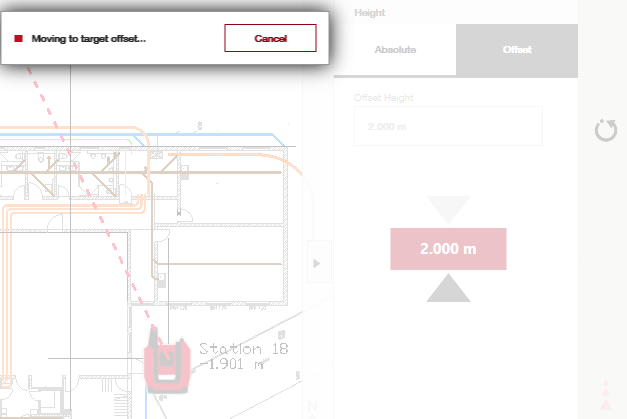

Työkalu yrittää siirtyä tähän korkeuseroon nykyisessä kulma-asennossaan:

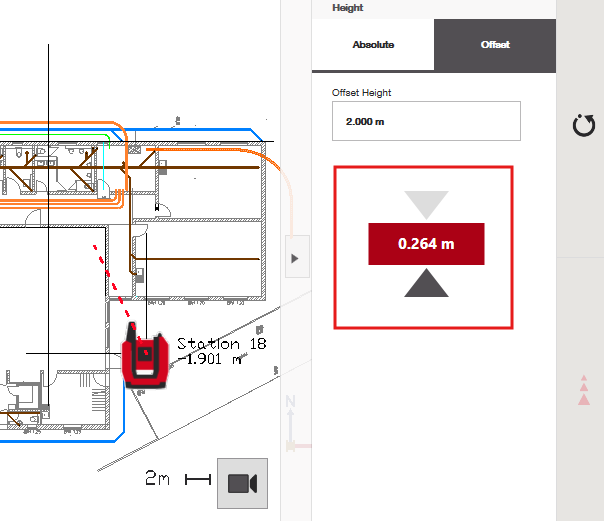

Työkalua voi myös liikuttaa manuaalisesti kameran kautta tai seuraamalla prismaattia, ja se seuraa reaaliajassa, kuinka lähellä se on määriteltyä korkeuserokohdetta:

Korkeuden siirto: "Absolute" -välilehden käyttö

Tämä välilehti viittaa aseman korkeuteen, jonka olet jo määrittänyt asemointiprosessin aikana. Katso tämä artikkeli, jos tarvitset apua työkalun asemoinnissa korkeuksien kanssa.

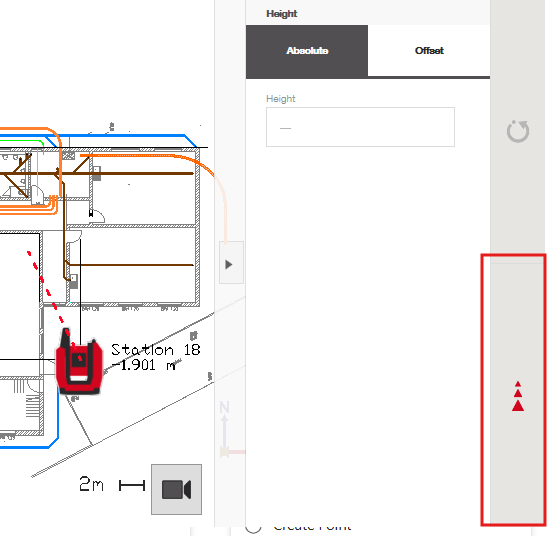

Kun olet löytänyt työmaalta paikan, jonka haluat verrata jo asemoinnin aikana määritettyyn työmaan vertailukorkeuteen, paina yksinkertaisesti punaista mittauspainiketta:

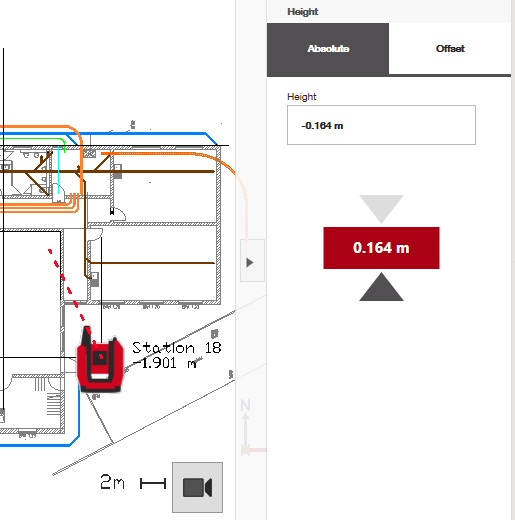

Tämän jälkeen ohjelmisto ilmoittaa välittömästi suunnan (ylös tai alas), johon sinun tulee liikkua saavuttaaksesi halutun korkeuskohteen vertailupisteeseen nähden:

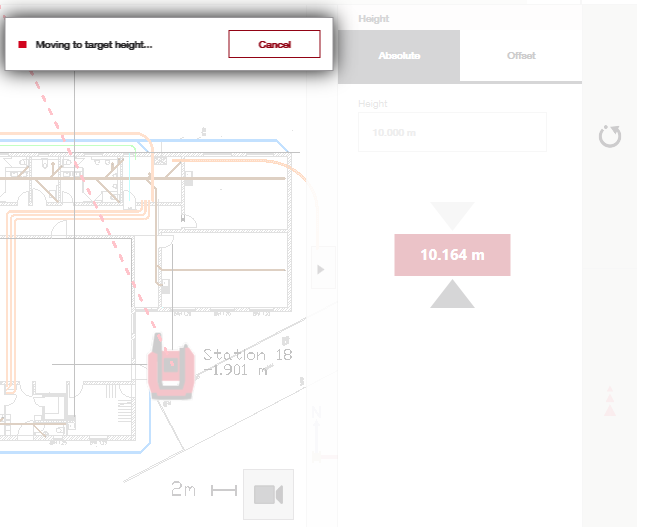

Voit myös kirjoittaa korkeuseron vertailukorkeuteesi, jolloin työkalu toimii samalla tavalla kuin "offset" -välilehdellä navigoidessaan pyydettyyn korkeuseroon:
