Mittasovellus - Ohjeet

Tarvitsetko lisätä viivan pituuden suunnitelmaasi? Haluatko, että eri viivojen mitat näkyvät tiedostossa ilman, että mittaukset täytyy tehdä uudelleen? Tämä artikkeli käsittelee, kuinka lisätä mittausmitat ja -tunnisteet tiedostoosi.

Kuinka lisätä mittatunnisteita tiedostoosi?

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.

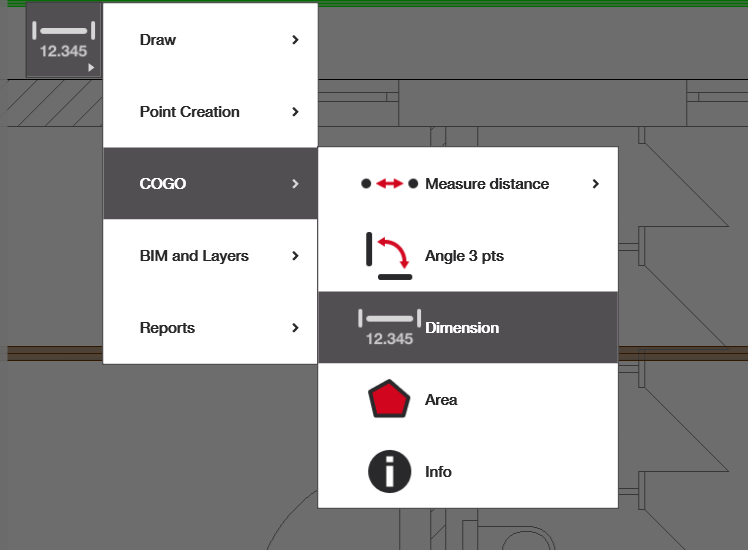

2. Avaa sovellus: joko aloitusnäytöltä tai sivuvalikosta CAD-näkymässä.

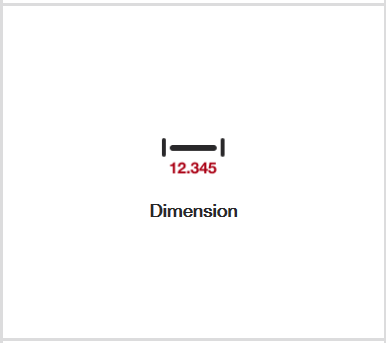

   1. Jos sinulla ei ole 'Dimensions Application' -sovellusta aloitusnäytöllä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.
3. Valitse viivat ja lisää tunniste: Seuraa ohjeita saadaksesi mittauksesi.

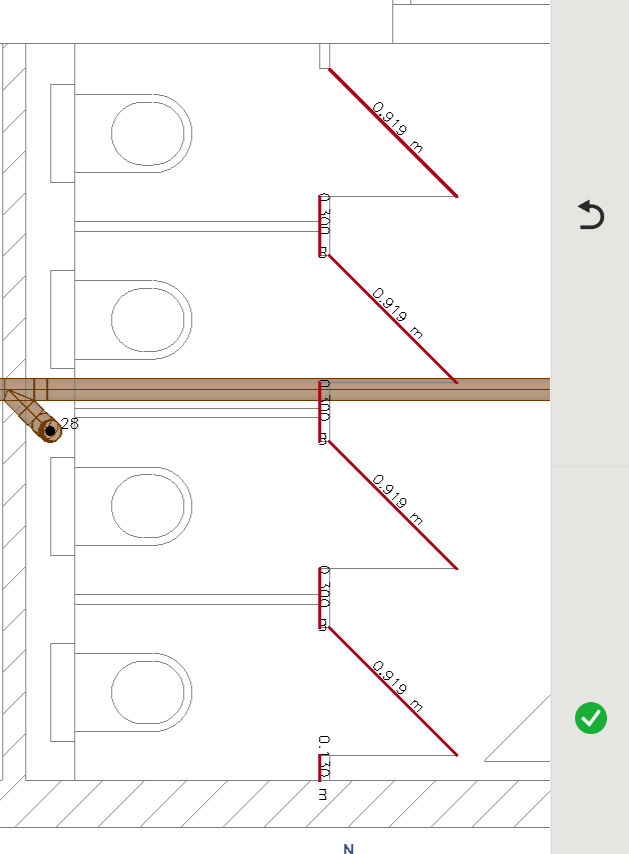

Valitse ne viivat, jotka haluat mitata ja joihin haluat lisätä tunnisteen. Näiden tulisi muuttua punaisiksi. Jos haluat poistaa viivan valinnan, napsauta sitä uudelleen; sen pitäisi palata alkuperäiseen väriinsä. Kun olet valinnut kaikki viivat, joihin haluat lisätä mittatunnisteet, napsauta oikealla olevaa vihreää valintapistettä. Mittatunnisteesi ilmestyvät valittujen viivojen yläpuolelle tai oikealle puolelle.

Huomautus: Nämä mittatunnisteet ovat vain väliaikaisia visuaalisia elementtejä. Niitä ei tallenneta CAD-tiedostoon. Tämä tarkoittaa, että jos viet CAD-tiedoston tabletista, mittaustekstiä ei viedä osana tiedostoa. Samoin kun vaihdat projektia tai työtehtävää tai suljet HCL-sovelluksen, mitat eivät enää näy, kun projekti avataan uudelleen.
