Viivan, kaaren tai ympyrän pituussovellus – Ohjeet

Viivan, kaaren tai ympyrän pituussovellus on tarkoitettu antamaan tietoa mistä tahansa näistä kohteista, mukaan lukien pituus, kaltevuus, etäisyys, korkeus ja suunta.

Ohjevideo

Kuinka saada kohteen pituus, etäisyys ja muut mittaukset?

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.

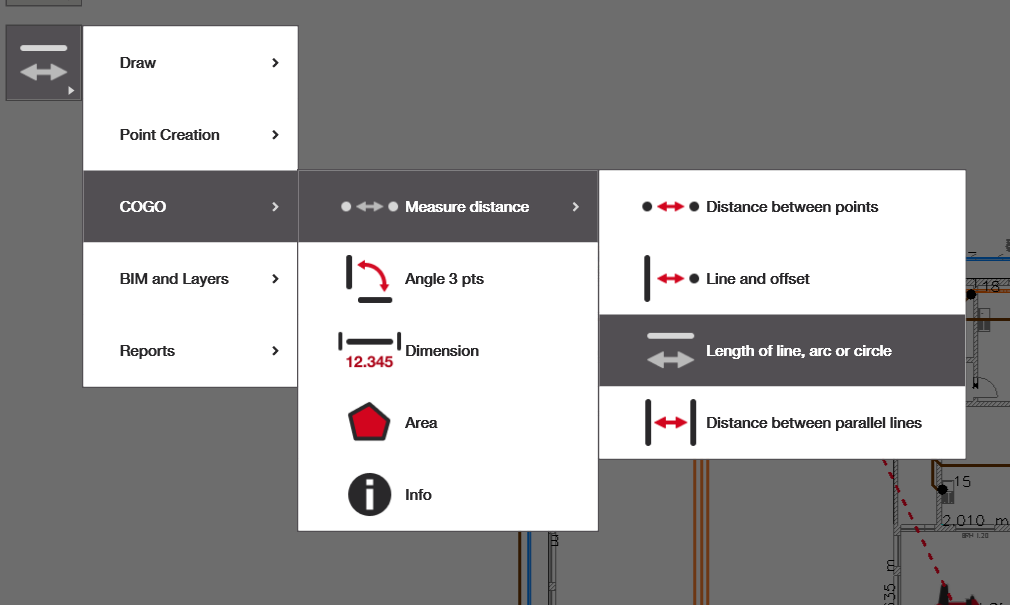

2. Avaa sovellus: Kotinäytöltä tai CAD-näkymän sivuvalikosta.
   • Jos sinulla ei ole tätä sovellusta kotinäytöllä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.
3. Valitse pisteet asianmukaiselta alueelta ja mittaa: Seuraa ohjeita saadaksesi tulokset.

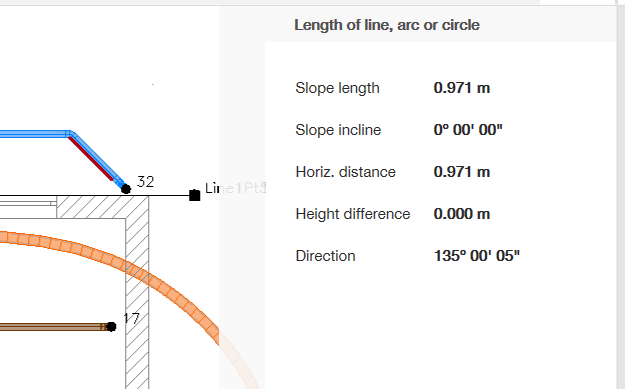

Valitse mikä tahansa viiva, kaari tai ympyrä. Kun kohde on valittu, segmentin tulee muuttua punaiseksi ja mittaustulokset ilmestyvät oikealle. Voit sitten klikata eri osioita ja saada niiden vastaavat mittaukset oikealta puolelta.

Huomautus: Et voi valita pisteitä, ja voit valita vain yhden kohteen kerrallaan. Jos haluat vertailla viivojen pituuksia, katso mittojen sovellus.

Tulosten tulkinta

"Kaltevuuspituus" tarkoittaa viivan kokonaispituutta mukaan lukien pystysuuntainen ero, jos viivan pisteiden välillä on korkeusero. "Kaltevuuskulma" kertoo viivan kallistuskulman asteina (jos sellaisia on) ja "korkeusero" mittaa viivan korkeimman ja matalimman pisteen välisen pystysuoran etäisyyden. Lopuksi "suunta" kertoo viivan suuntauksen asteina suhteessa CAD-tiedoston suuntaukseen.

Ympyröiden osalta tuloksissa on muuttujina säteet, korkeusero, ympyrän kehän pituus ja pinta-ala. Ympyrän pinta-ala esitetään hehtaareina, ja on hyvin todennäköistä, että tulevissa versioissa pinta-ala näytetään myös neliömetreinä. Lisäksi "korkeusero" viittaa kalteviin eli 3D-ympyröihin.

Kaarien osalta tuloksissa on muuttujina säteet, suunta, kaaripituus ja korkeusero. "Suunta" tarkoittaa kulmaa, joka muodostuu kaaren aloituspisteestä päätepisteeseen. Esimerkiksi kaari, jonka suunta on 180°, tarkoittaa täydellistä puolikasta ympyrää. Myös korkeuseromittaus koskee kaltevia eli 3D-kaaria.

Tulevissa ohjelmistoversioissa on mahdollista piirtää kaaria ja ympyröitä 3D-muodossa (kaltevia).
