Info-sovellus antaa sinulle tietoa pisteistä, viivoista, kaarista ja ympyröistä digitaalisessa tiedostossasi. Näet kohteiden pituuden, aloitus- ja lopetuspisteen koordinaatit sekä säteen tiedot. Sovellus antaa jopa tietoa pisteistä, jotka eivät teknisesti ole pistetiedostossasi, kuten kun napautat viivojen päitä tai etsit ympyrän keskikohdan koordinaatteja.
Info-sovelluksen esittely
Kuinka käyttää Info-sovellusta?
- Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
-

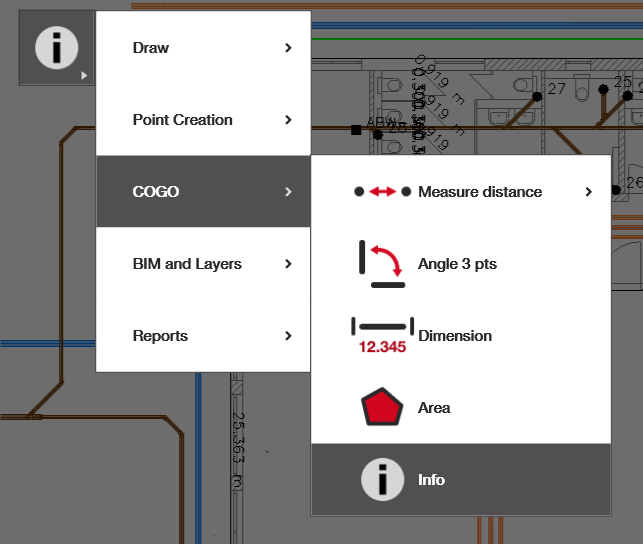

Avaa sovellus: Kotinäytöltä tai CAD-näkymän sivuvalikosta.

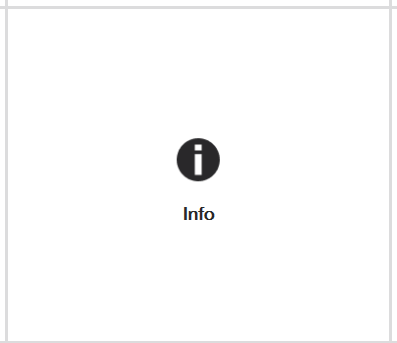

- Jos sinulla ei ole "Info-sovellusta" kotinäytöllä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.
- Valitse asiaankuuluvat kohteet: Seuraa ohjeita saadaksesi tulosteen.
Kun sinulla on "Info"-sovellus auki, napsauta mitä tahansa kohdetta tiedostossasi, ja kohteen tiedot ilmestyvät oikealle puolelle. Tämä koskee mitä tahansa viivaa, pistettä, kaarta tai ympyrää. Jos haluat nähdä kaarevan viivan tai kaaren mittaukset, katso Pituus viivalle, kaarelle tai ympyrälle -sovellus.
Tulosteen ymmärtäminen

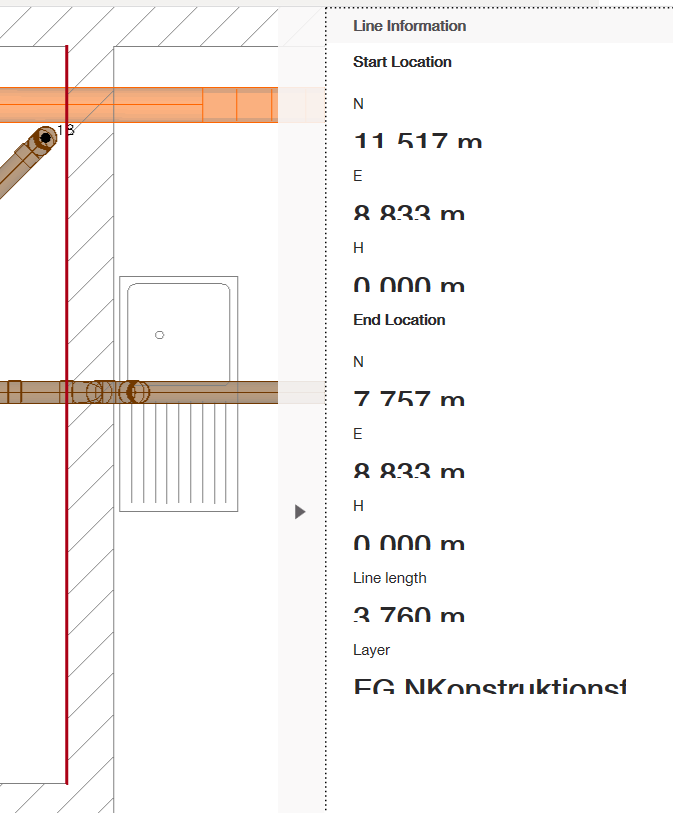

Tässä esimerkissä oikealla näkyvät CAD-koordinaatit sekä viivan aloituspisteelle että lopetuspisteelle suhteessa CAD-tiedostoosi. Näytetään myös viivan pituus ja elementin CAD-kerros.
Ympyröiden ja kaarien kohdalla näkyy säde.
