Näytä CAD-sovellus - Ohjeet

Näytä CAD -sovellus on osa vakioasetusta, jossa 5 sovellusta näytetään aina kotinäytöllä. Tämä sovellus antaa sinulle mahdollisuuden tutkia CAD-tiedostoasi vapaasti tabletilla, tarvittaessa jopa 3D-muodossa.

Kuinka avata Näytä CAD -sovellus?

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.

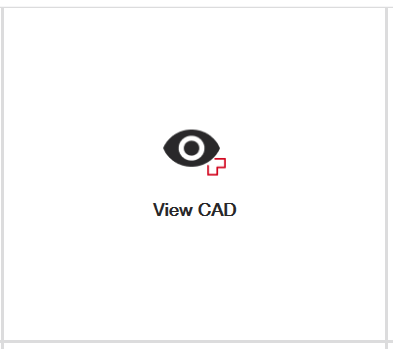

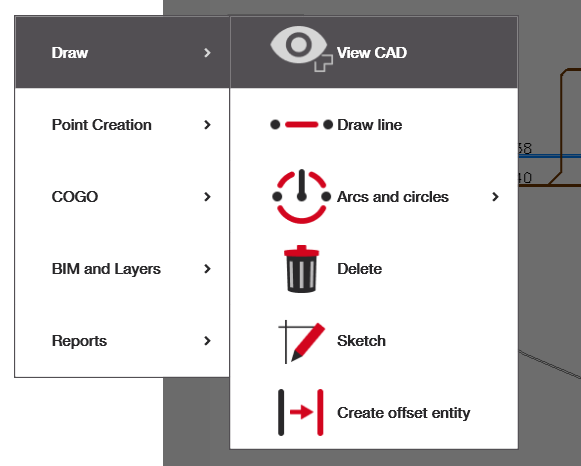

2. Avaa sovellus: Joko kotinäytöltä tai sivuvalikosta CAD-näkymässä.
3. Katso ja tarkastele tiedostoa: Katso tiedostoasi ja valitse halutessasi erilaiset näkymät alla.

CAD-näkymän asetukset

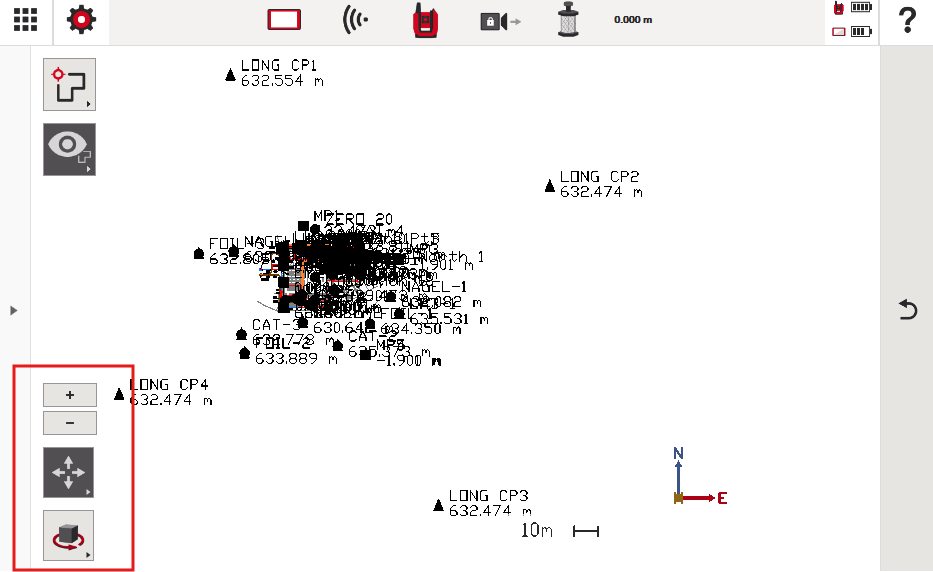

Alakulmassa vasemmalla löydät näkymän asetukset.

Huomaa, että ensimmäinen kuvake, jossa on neljä nuolta, tarkoittaa, kun se on tummanharmaana korostettuna, että voit vapaasti siirtää CAD-tiedostoa missä tahansa 2D- tai 3D-näkymässä, jonka olet valinnut. Tämä näkymätila voi olla aktiivinen myös silloin, kun et ole nimenomaisesti "CAD-näkymä" -sovelluksessa (esimerkiksi jos piirrät viivoja tai luot pisteitä).

Kun tätä kuvaketta napautetaan, näkyviin tulee lisää näkymävaihtoehtoja käyttömukavuuden vuoksi, kuten taustan näkymäasetusten säätäminen, erilaiset zoomausvaihtoehdot ja muita. Näitä selitetään alla.

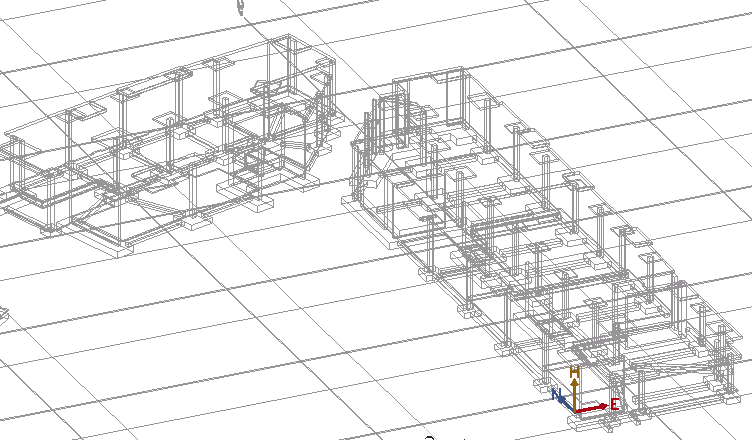

Vakion kehysnäkymä: Tyhjä ympyräkuvake antaa sinun tarkastella sovellusta vakiona valotilassa kehyksillä. Tämä on tiedostojesi oletusnäkymätila.

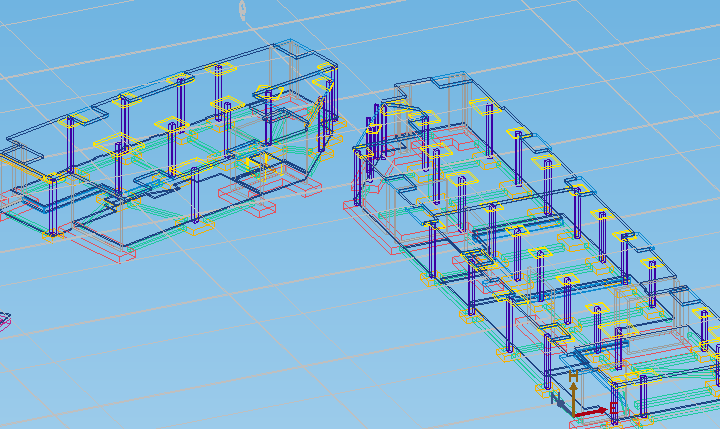

3D-kehysnäkymä: : 3D-ympyräkuvake antaa sinun säätää 3D-tiedostojen näkymää. (CAD-tiedostoille valittaessa tämä vaihtoehto saa taustaksi sinisen värin, vaikka työskentelisit 2D-tiedostojen kanssa).

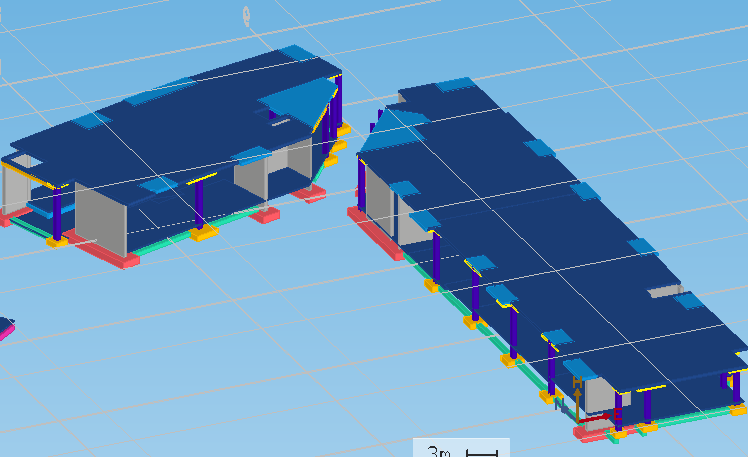

3D-täytönäkymä: Musta ympyräkuvake antaa sinun tarkastella tiedostoasi 3D-näkymässä, jossa kehykset ovat täytettyjä.

Uudelleenpiirto: Kuvake, jossa on musta kaareva viiva, johon osoittaa nuoli toiseen punaiseen kaarevaan viivaan, käytetään tiedostosi sahalaitaisien viivojen pehmentämiseen. Todennäköisesti et koskaan tarvitse käyttää tätä vaihtoehtoa.

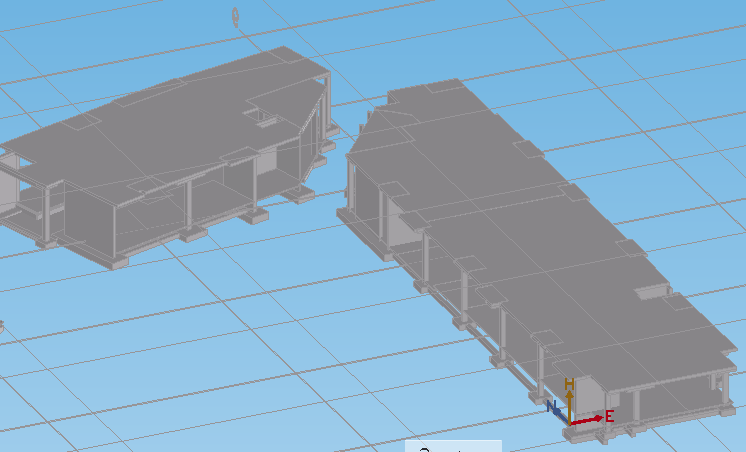

3D-varjostus: harmaalla täytetyllä kannulla oleva kuvake käytetään näyttämään syvyyttä varjostamalla ja lisäämällä harmaasävyjä malliin (poistaa 3D-elementtien värit). Tämä on erityisen hyödyllistä yksinkertaisissa piirroksissa tai kehyksissä ilman varjostusta. Tärkeää: kun varjostus on lisätty, sitä ei voi poistaa, ellei vaihda ensin toiseen työhön tai projektiin ja palaa sitten takaisin.

Loitonna zoomausta: Musta laatikko, jossa on punaiset nuolet keskellä, antaa sinun nopeasti loitontaa tiedostosta nähdäksesi kaiken, mitä CAD-alue sisältää - pisteet ja CAD-elementit. Huomaa - jos tiedostossasi on elementtejä, jotka ovat erittäin kaukana toisistaan, CAD-näkymäalue voi näyttää tyhjältä tämän vaihtoehdon käytön aikana.

Lähennä aluetta: Suurennuslasi, jonka taustalla on neliö, antaa sinun valita alueen tiedostostasi ja lähentää sitä nopeasti.

Zoomausvalikko: Suurennuslasi, jonka molemmilla puolilla on plus- tai miinusmerkki, antaa sinun ottaa käyttöön pikanäppäinzoomausvalikon näkymävalikon yläpuolella, jolla voit nopeasti lähentää ja loitontaa plus- tai miinuspainikkeilla. Poistaaksesi nämä, napsauta kuvaketta uudelleen.

3D-näkymän asetukset

Neljä nuolta sisältävän kuvakkeen alapuolella löydät 3D-sijaintikuvakkeen, joka muistuttaa kuutiota, jota kiertää nuoli. Tällä kuvakkeella voit muuttaa tiedostosi näkymäasetuksia nähdäksesi koordinaatit eri 3D-asennoista. Kun tämä vaihtoehto on aktiivinen, voit kiertää piirrosta manuaalisesti tarpeen mukaan.

Tämän kuvakkeen oikealla puolella oleva ponnahdusvalikko antaa sinun siirtyä nopeasti eri näkymien välillä (esimerkiksi ylhäältä, sivuilta tai alhaalta).

Jos haluat palata oletusnäkymään ja siirtotilaan, valitse vain uudelleen ylhäältä alas -näkymävaihtoehto, jota seuraa neljän nuolen kuvake:
