Create Offset Entity -sovellus – Käyttöohjeet

Create Offset Entity -sovelluksella voit nopeasti luoda siirtoja viivoista, ympyröistä ja kaarista. Tämä on hyödyllistä esimerkiksi, kun haluat luoda sisäseinän rajat ulkoseinän pohjalta tai osoittaa kipsilevykiskolinjat. Tämä auttaa ylläpitämään mittatarkkuutta työskennellessäsi viivojen kanssa.

Kuinka käyttää Offset Entityä

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
2. Avaa sovellus: Joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.

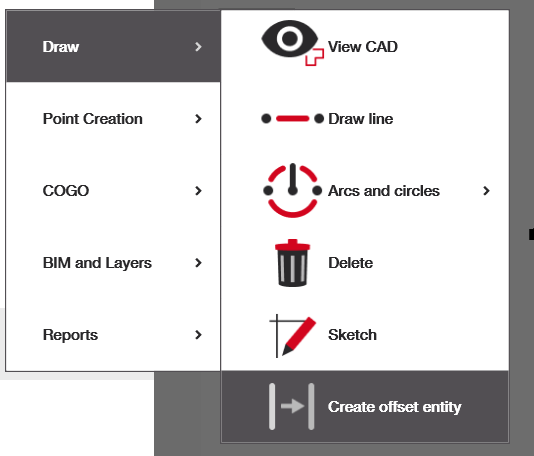

   • Jos sinulla ei ole 'Create Offset Entity' -sovellusta aloitusnäytöllä, voit valita lisäys-pikanäppäimen ja lisätä alla näkyvän sovelluksen tai siirtyä siihen navigointivalikon kautta.
3. Valitse kohde: Valitse viivat, kaaret tai ympyrät, joiden kanssa haluat työskennellä, jolloin työkalumenu avautuu ja voit määrittää siirron.

Kohteen luominen

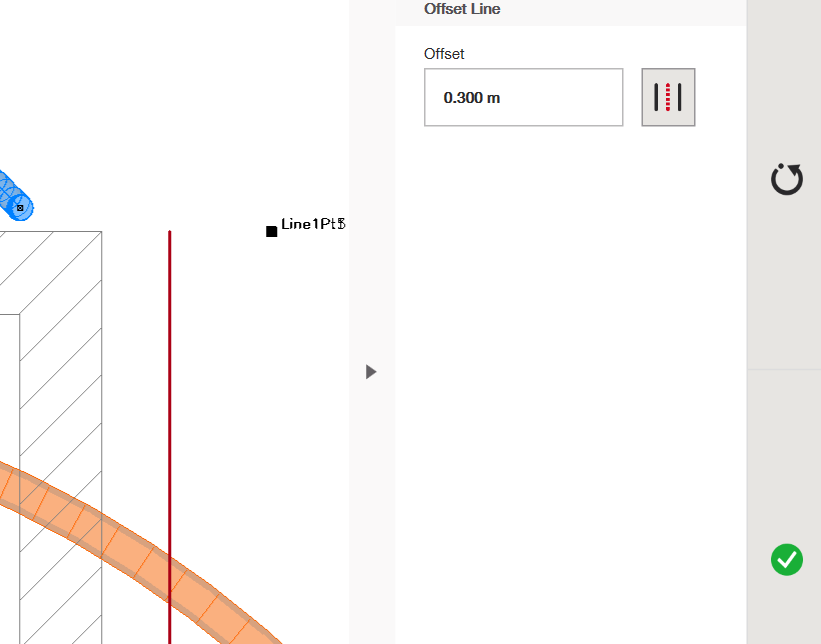

Valitse kohde, josta haluat luoda siirto-kopion. Punainen kopio ilmestyy jonnekin sen oikealle puolelle. Yläoikealta löydät ja voit muuttaa siirtoetäisyyttä. Alla olevassa esimerkissä se on 0,3 m. Tämä tarkoittaa, että uusi luotu viiva on 0,3 metriä alkuperäisen viivan oikealla puolella.  Jos haluat luoda siirto-viivan vasemmalle, voit klikata alkuperäistä viivaa toisen kerran, jolloin punainen viiva siirtyy valitsemallesi siirtoetäisyydelle alkuperäisen viivan vasemmalle puolelle. Kolmannella klikkauksella siirto-viiva katoaa.

Huomaa – jos tarpeen, voit lisätä negatiivisen arvon siirtoon, jolloin siirto alkaa heti kohteen vasemmalta puolelta.

Jos haluat luoda lisää siirto-kohteita samalla siirtoarvolla, klikkaa niitä ja uudet kohteet ilmestyvät punaisina. Kun olet luonut kaikki tarvitsemasi kohteet, klikkaa oikealla olevaa vihreää valintamerkkiä. Nämä kohteet muuttuvat harmaiksi ja lisätään tiedostoosi.

Kohteen luominen kahden viivan väliin

On myös ominaisuus, jolla voit luoda viivan kahden toisiaan vastaan paralleelin viivan keskelle. Valitse ensin oikealta siirtoetäisyyden vierestä paralleeliviiva-vaihtoehto.  "Offset"-ruutu tulee tällöin pois käytöstä. Valitse seuraavaksi ensimmäinen viiva, joka muuttuu valinnan jälkeen punaiseksi. Valitse sitten toinen viiva. Kaksi viivaa yhdistää pisteviiva, joka näkyy niiden keskellä. Klikkaa oikealla olevaa vihreää valintamerkkiä, jolloin tämä uusi viiva lisätään piirustukseesi.

Huom: nämä viivat täytyy olla CAD-tiedostossa toisiaan vastaan paralleeleja, jotta tätä vaihtoehtoa voi käyttää.
