Kaari 2 pisteen säteellä - Ohjeet

Jos haluat luoda kaaren käyttämällä tiedostosi pisteitä, voit käyttää Arc 2 Pts Radius -sovellusta. Tämä on hyödyllistä rakenteellisessa asemoinnissa sekä minkä tahansa kaarien tai kaarevien pintojen luomisessa seinissä, kupoleissa, lattiasuunnitelmissa jne. Jos haluat luoda kaaren kolmen pisteen perusteella, katso tämä artikkeli.

Kuinka luoda kaari kolmesta pisteestä?

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
2. Avaa sovellus: joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.
   • Jos sinulla ei ole 'Arc 2 Points Radius Application' -sovellusta aloitusnäytöllä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.

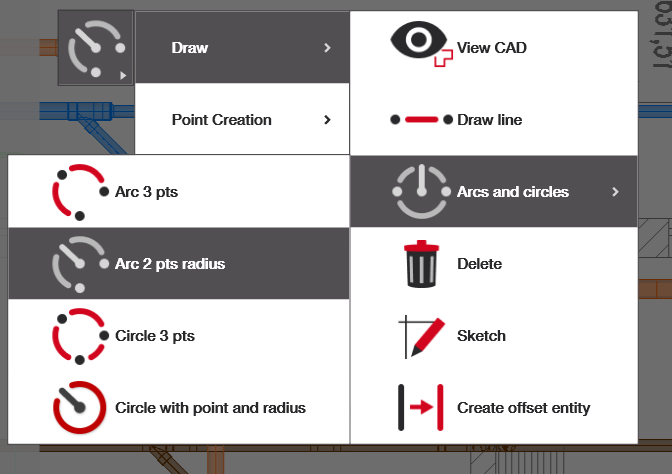

   • Avaa se vasemmanpuoleisesta valikosta seuraavaa polkua pitkin: Piirrä > Kaaret ja ympyrät > Kaari 3 pistettä
3. Valitse kaksi pistettä, määritä säde ja luo kaari: Seuraa ohjeita saadaksesi tuloksen

Valitse kaksi viitepistettäsi. Kun ne on valittu, pisteiden pitäisi muuttua punaisiksi ja niiden kautta kulkevan kaaren pitäisi ilmestyä. Jos haluat poistaa valinnan jostakin pisteestä tai aloittaa uudelleen, napsauta valittuja pisteitä uudelleen.

Määritä säde/suunta

 Voit muuttaa kaaren säteen ja suunnan katsomalla oikeanpuoleista valikkoa. "Säde"-kohdassa voit syöttää haluamasi säteen pituuden. "Suunta"-kohdassa voit valita neljästä vaihtoehdosta: oikea pieni, oikea iso, vasen pieni, vasen iso. Oikea ja vasen -vaihtoehdot auttavat sinua muuttamaan kaaren suuntaa, kun taas iso ja pieni -vaihtoehdot määräävät, kattaako kaari pienemmän vai suuremman kulman (auttaen sinua määrittämään, kuinka pitkälle kaari ulottuu ympyrällä muuttamatta säteen pituutta.

Kun olet valmis, napsauta oikealla olevaa vihreää valintamerkkiä, ja uusi kaaresi lisätään piirustukseesi.
