Pisteen luontisovellus - Ohjeet

Jos haluat luoda asettelu- tai ohjauspisteitä tiedostoosi, voit käyttää tätä sovellusta.

Huomautus: HCL:n "layout"-sovellus mahdollistaa myös pisteiden asettelun CAD-elementtien perusteella (tunnetaan nimellä "väliaikaiset" pisteet). Katso tämä artikkeli saadaksesi lisätietoja pisteiden asettelusta, viitteeksi.

Kuinka luoda tai lisätä pisteitä tiedostoosi?

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
2. Avaa sovellus: joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.
   • Jos sinulla ei ole 'Circle With Point and Radius Application' -sovellusta aloitusnäytöllä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.

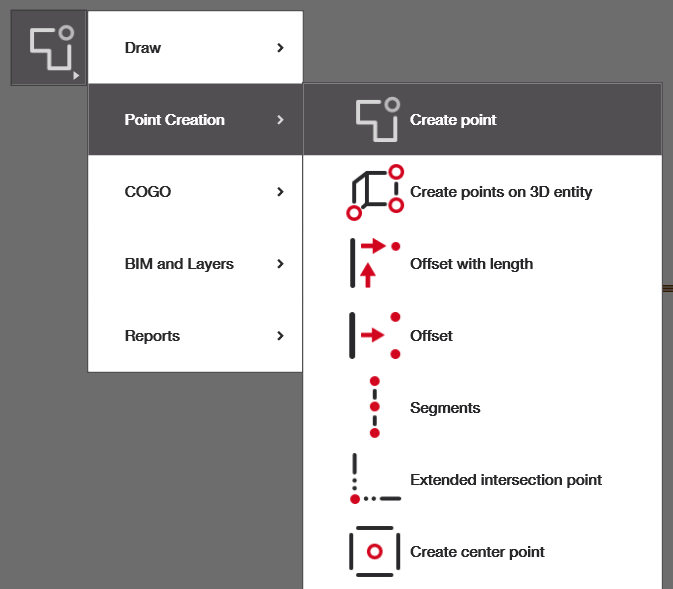

   • Avaa se vasemman puolen valikosta seuraavasti: Piirrä > Pisteen luonti > Luo piste
3. Valitse pisteen tyyppi ja kohde & luo piste: valitse, mihin haluat sijoittaa pisteesi, mihin nähden ja minkä tyyppinen piste on.

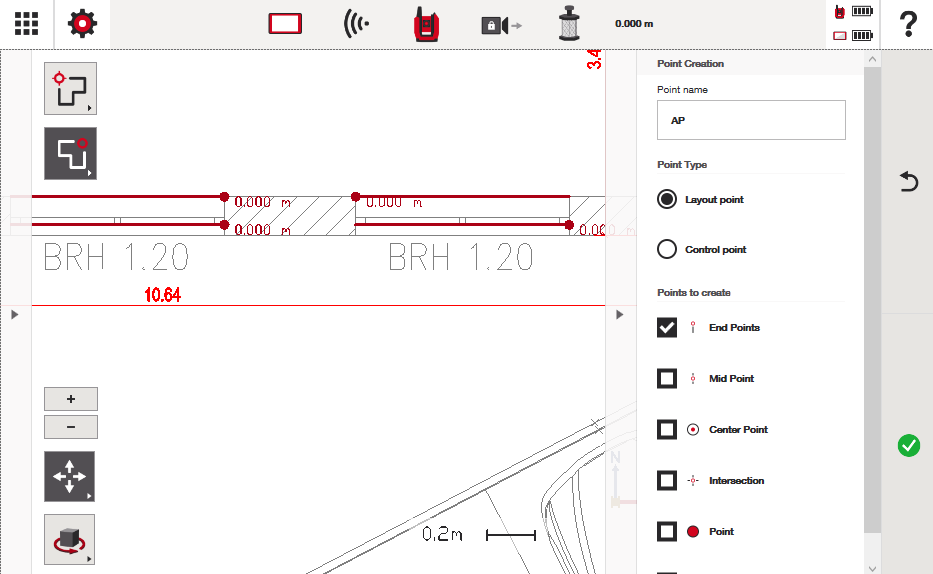

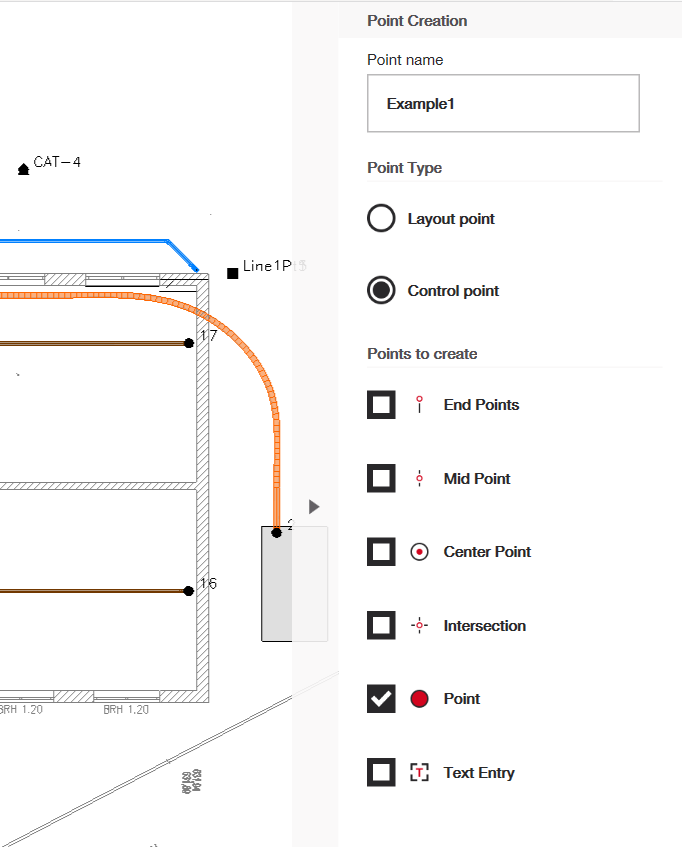

Kun sovellus on auki, siirry pisteen luontivalikkoon näytön oikealla puolella ja aloita kirjoittamalla pisteesi nimi. Valitse seuraavaksi pisteen tyyppi: onko se "ohjauspiste" vai "asettelupiste". Ohjauspisteet ovat kiinteitä paikkoja työmaalla, jotka yleensä määrittää maanmittari, ja niitä käytetään työkalun asemoinnissa ja tarkkojen mittausten varmistamisessa. Sillä välin asettelupisteet ovat tiettyjä paikkoja, jotka haluat merkitä tai rakentaa, tuotu tai luotu projektiisi, ja ne ohjaavat, mihin asiat tulee asentaa tai rakentaa.

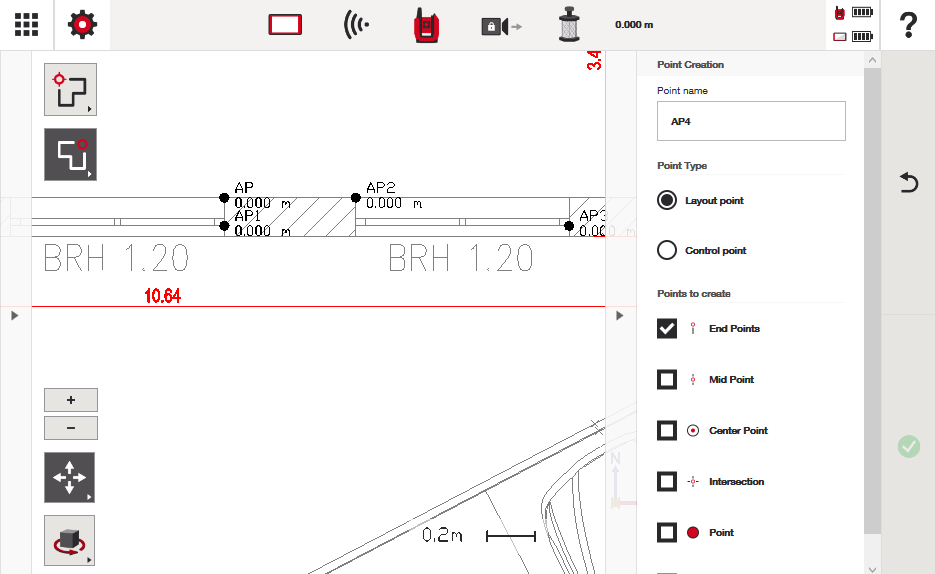

Kun liikut näytöllä, luo niin monta pistettä kuin haluat ja paina vihreää valintamerkkiä vahvistaaksesi. Huomautus: kun luot useita pisteitä kerralla, ohjelmisto säilyttää "pisteen nimen" etuliitteenä kaikissa pisteissäsi ja lisää niihin vain numerollisen järjestyksen perään.
