Create Point from Intersection Application - Kuinka tehdä

Create Point from Intersection -sovellus antaa sinun luoda pisteitä kahden leikkaavan viivan perusteella. Se on hyödyllinen pisteiden luontimenetelmä, joka mahdollistaa pisteen etäisyyden muokkaamisen kummastakin viivasta viitteinä käyttäen.

Kuinka luoda piste (leikkaavista viivoista)

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.

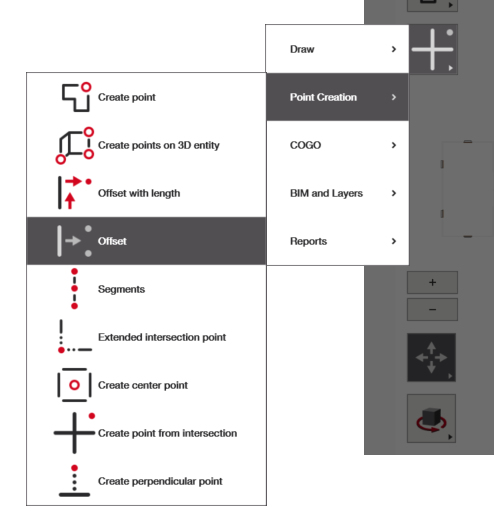

2. Avaa sovellus: Koti-ruudulta tai CAD-näkymän sivuvalikosta.
   • Jos sinulla ei ole 'Create Point From Intersection Application' -sovellusta koti-ruudussa, voit valita lisää pikakuvake ja lisätä alla näkyvän sovelluksen tai siirtyä siihen navigointivalikon kautta.
3. Valitse viivat ja luo piste: Valitse kaksi leikkaavaa viivaa ja luo pisteesi.

Pisteen luonti

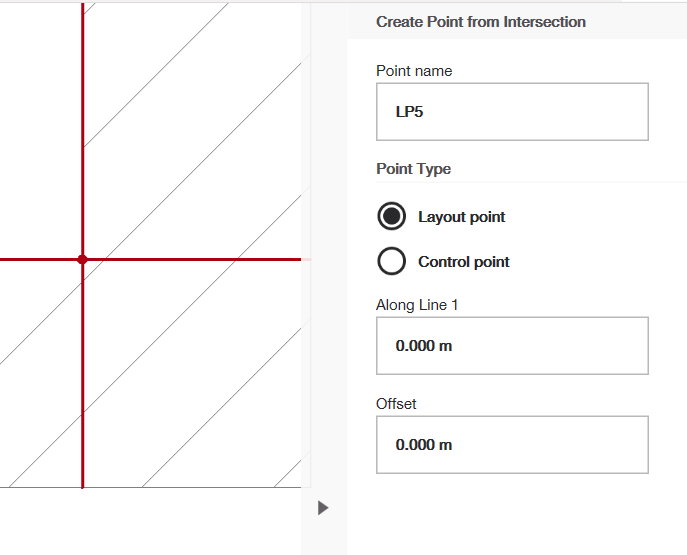

Valitse kaksi leikkaavaa viivaa. Kun ne on valittu, niiden pitäisi muuttua punaisiksi ja leikkauspisteeseen ilmestyy punainen piste. Nyt voit muuttaa pisteen nimeä ja tyyppiä. Katso oikeanpuoleista valikkoa ja muokkaa tekstikenttää pisteen nimen alla sekä valitse haluamasi pisteen tyyppi (layout- tai ohjauspiste).

Muokkaa pisteen sijaintia

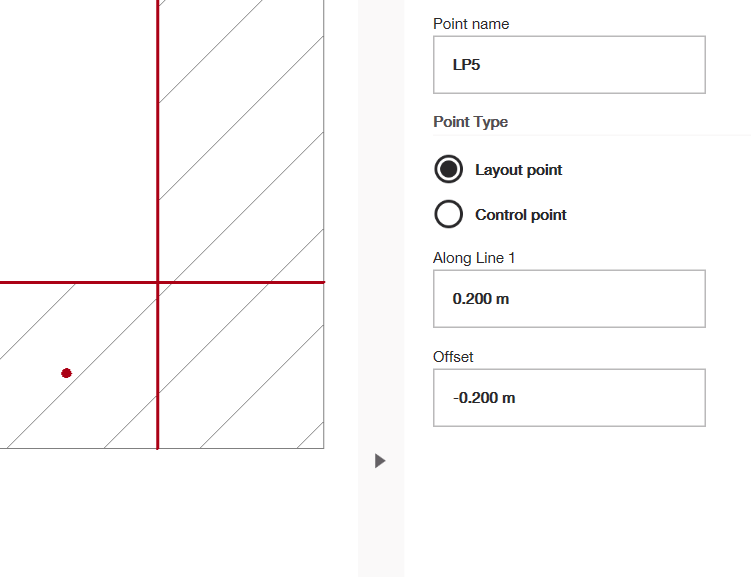

Voit myös muokata pisteen sijaintia määrittelemällä etäisyyden kummastakin viivasta. Kohdassa "Along Line 1" voit muuttaa etäisyyttä ensimmäisestä valitsemastasi viivasta (metreinä). Sitten kohdassa "Offset" voit määrittää etäisyyden suhteessa toiseen valitsemaasi viivaan. Kun olet valmis, valitse ruudun oikeassa reunassa oleva vihreä valintamerkki, ja piste lisätään piirustukseesi.
