Create Center Point -sovellus – ohjeet

Create Center Point -sovelluksella voit luoda pisteitä kolmen yhdistävän viivan perusteella. Tämä on hyödyllinen pisteenluontimenetelmä, jolla voit luoda keskipisteen viivaviitteiden perusteella.

Kuinka luoda keskipiste

1. Avaa projekti: Aloita avaamalla mikä tahansa projekti tabletillasi.
2. Avaa sovellus: joko kotinäytöltä tai CAD-näkymän sivuvalikosta.

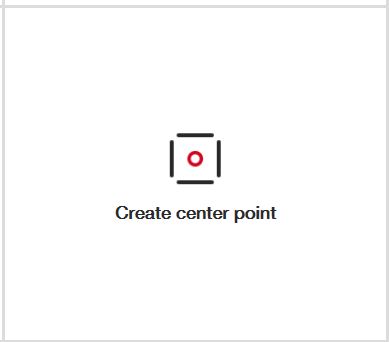

   • Jos sinulla ei ole 'Create Center Point -sovellusta' kotinäytöllä, voit valita lisää pikakuvake ja lisätä alla näkyvän sovelluksen tai siirtyä siihen navigointivalikon kautta.

3. Valitse kolme viivaa ja luo piste: Valitse kolme yhdistävää viivaa ja luo pisteesi.







Valitse kolme kohtisuoraa viivaa, jotka yhdistyvät (ihanteellisesti kolme viivaa, jotka ovat osa samaa suorakulmiota tai neliötä). Näiden tulisi muuttua punaisiksi valitessasi ne. Kolmen viivan valinnan jälkeen keskipisteen kohdalle ilmestyy punainen piste.

Huomioitavaa:

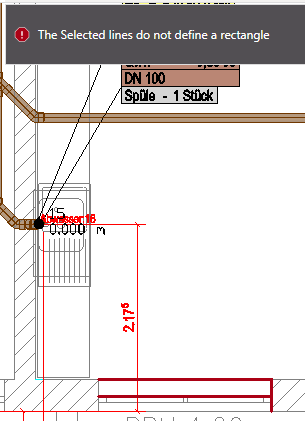

Jos saat viestin "Valitut viivat eivät määritä suorakulmiota", varmista, että valitset kolme suorakulmion viivaa – käytettävien viivojen tulee pystyä muodostamaan suorakulmio tai neliö.

Lisäksi tämä sovellus toimii vain, kun valitaan CAD:ssa "viivoiksi" luokiteltuja kohteita. Jos yrität löytää kohteen keskipistettä, joka ei ole CAD:ssa määritelty "viivoiksi" (esimerkiksi 3D-kohde tai koristeellinen kohde), sovellus ei toimi.

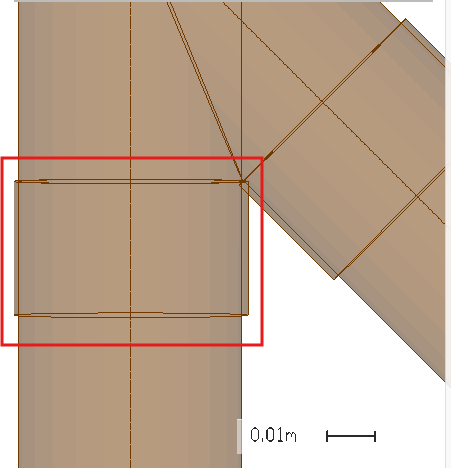

Esimerkiksi en pysty valitsemaan tätä 2D-putkikuvaa, vaikka se näyttää muodostavan neliön, koska kohteen rajat eivät teknisesti ole määritelty "viivoiksi".

Määritä piste

Kun piste ilmestyy kolmen viivasi keskelle, voit muokata sen nimeä näytön oikealla puolella olevasta valikosta. Täältä voit myös määrittää pisteen tyypin (asettelupiste tai kontrollipiste). Kun olet valmis, valitse näytön oikealla puolella oleva vihreä valintamerkki, ja piste lisätään piirustukseesi.
