Pisteiden luominen 3D-kohteeseen - Ohjeet

Create Points on 3D Entity -sovelluksella voit nopeasti ja tehokkaasti luoda pisteitä 3D-kohteisiin. Se on hyödyllinen, kun haluat luoda yhden tai useampia pisteitä pintojesi kulmiin.

Pisteen luomisen demo 3D-kohteeseen

Kuinka luoda piste 3D-kohteeseen

1. Avaa projektisi (3D): Aloita avaamalla projektisi tabletillasi.
2. Avaa sovellus: joko aloitusnäytöltä tai sivuvalikosta CAD-näkymässä.

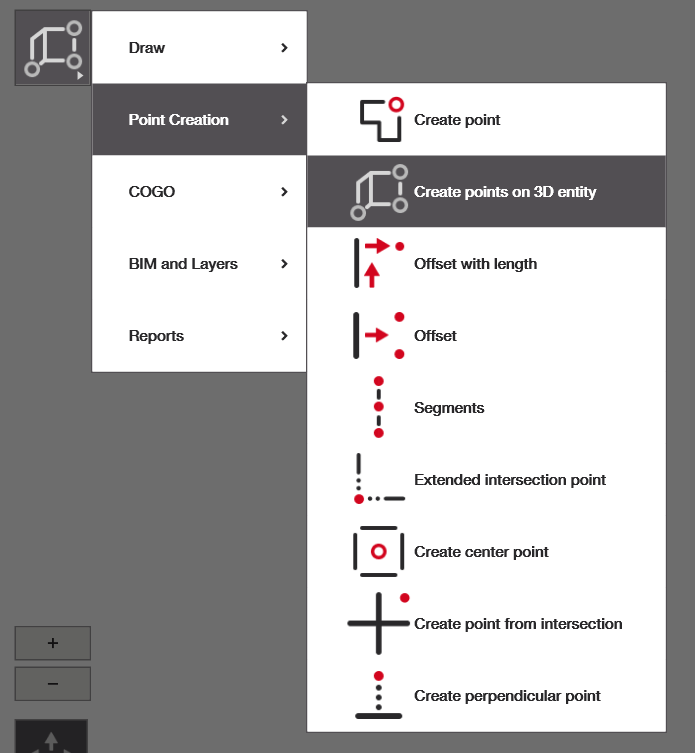

   • Jos sinulla ei ole 'Create 3D Point On Entity Application' -sovellusta aloitusnäytöllä, voit valita Lisää pikakuvake ja lisätä alla näkyvän sovelluksen tai siirtyä siihen navigointivalikon kautta.
3. Valitse ja luo piste: Valitse pinta, johon haluat pisteen, paikka (kulma, reikä) ja haluatko useita vai yhden pisteen.

Pisteen luominen

Näytön oikealla puolella on valikko, josta voit valita luotavan pisteen tyypin (asettelupiste tai ohjauspiste) sekä 3D-kohteen sijainnin, johon piste halutaan luoda. Käytä tätä valikkoa myös luotavien pisteiden nimeämiseen.

Vaihtoehto "yksi" tai "useita" pisteitä tarkoittaa, haluatko sijoittaa pisteet yksitellen 3D-kohteeseen (klikkaus kerrallaan) vai luoda pisteet automaattisesti kaikille soveltuville paikoille valitessasi haluamasi 3D-kohteen.

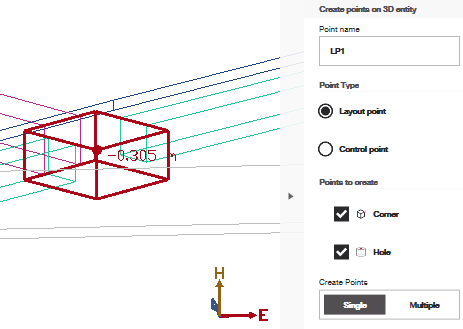

Esimerkiksi alla napautin erityisesti tämän 3D-kohteen yläkulmaa, ja piste luotiin vain napauttamaani kohtaan, koska valitsin "yksi".

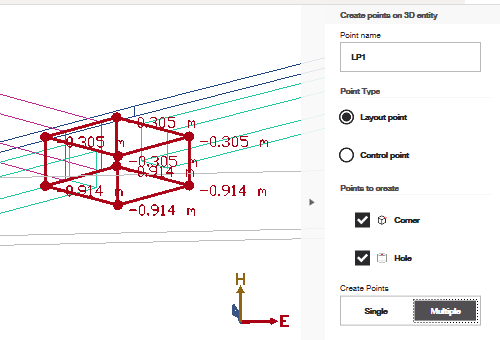

Tässä esimerkissä valitsin "useita", ja näet, että kaikki kulmapisteet luotiin kerralla, kun kohdetta napautettiin:

Pisteiden luomisen jälkeen voit aina palata muokkaamaan niitä – esimerkiksi muuttaa niiden nimiä tai ominaisuuksia. Jos tarvitset lisää apua pisteiden hallinnassa yleisesti, katso tämä artikkeli.
