Laajennettu Leikkauspiste-sovellus – Ohjeet

Laajennettu Leikkauspiste-sovellus antaa sinun luoda pisteitä kahden viivan odotettujen leikkauspisteiden perusteella, vaikka ne eivät olisikaan yhteydessä toisiinsa. Se on hyödyllinen pisteenluontimenetelmä, jonka avulla voit luoda pisteen kahden viivan leikkauspisteeseen (tai odotettuun/laajennettuun leikkauspisteeseen).

Laajennetun Leikkauspisteen Demo

Miten luoda piste laajennetun leikkauspisteen avulla

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.

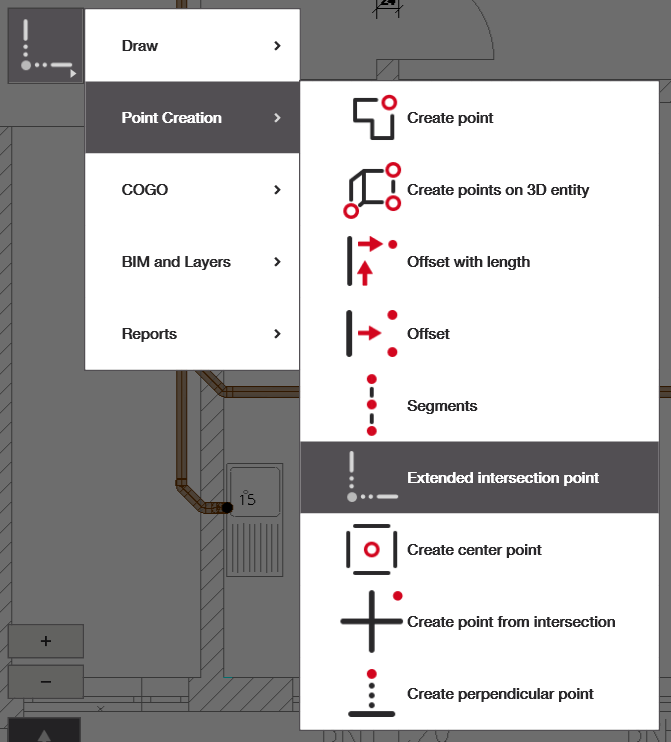

2. Avaa sovellus: Koti- tai CAD-näkymän sivuvalikosta.

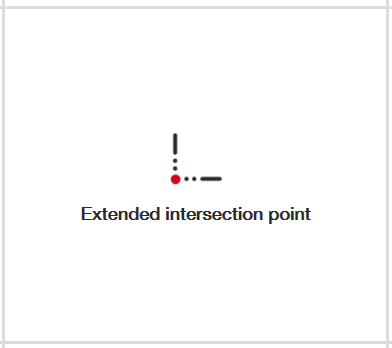

   • Jos sinulla ei ole 'Laajennettu Leikkauspiste-sovellus' kotinäytössä, voit valita lisää pikakuvake ja lisätä alla näkyvän sovelluksen tai navigoida siihen valikosta.
3. Valitse viivat ja luo piste: Valitse kaksi viivaa viitteeksi ja luo piste

Pisteen luonti

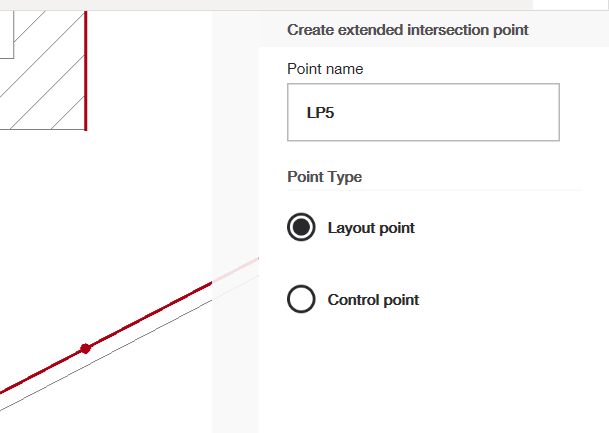

Valitse kaksi viitteenä käytettävää viivaa, joiden leikkauspisteen haluat luoda. Jos viivat laajennetaan, niiden tulisi leikata; jos eivät leikkaa, näytölle ilmestyy viesti: "Virheelliset viivat". Kun olet valinnut kaksi kelvollista viivaa, ne muuttuvat punaisiksi ja punainen piste ilmestyy niiden leikkaus- tai laajennetun leikkauspisteen kohdalle.

Oikeanpuoleisessa valikossa voit muuttaa pisteen nimeä ja tyyppiä: asemointi- tai ohjauspiste (katso tämä artikkeli oppiaksesi ja muokataksesi pisteiden luetteloasi HCL:ssä). Voit klikata punaisia viivoja uudelleen poistaaksesi valinnan. Varmista, että napsautat vihreää valintamerkkiä, kun olet valmis lisätäksesi pisteet piirustukseesi.
