Segments-sovelluksella voit luoda pisteitä mille tahansa viivalle tai kaarelle määritetyin segmenttipituuksin. Se on hyödyllinen pisteiden luontimenetelmä, joka mahdollistaa viivan segmentoinnin ja tietyn määrän pisteiden tasaisen sijoittelun samalle viivalle.
Kuinka luoda pisteitä Segments-sovelluksella
- Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
-

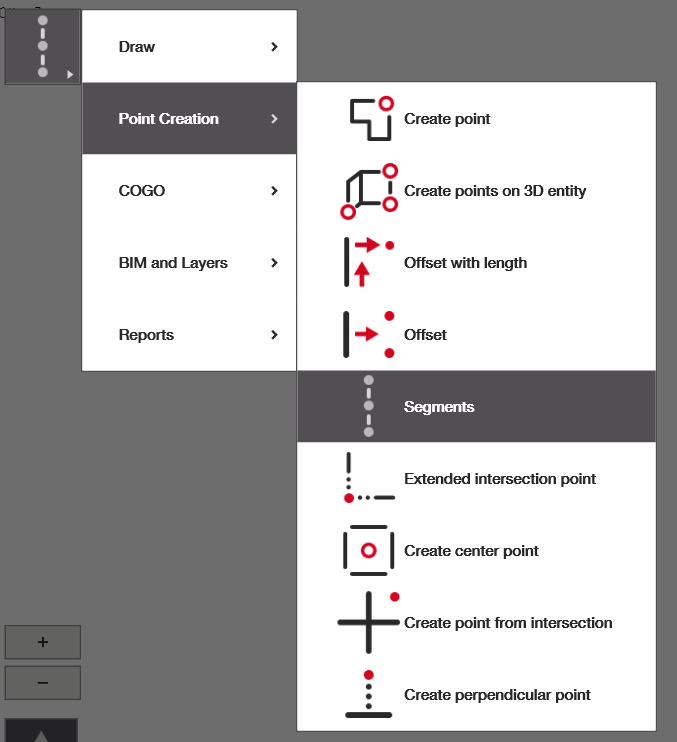

Avaa sovellus: joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.
- Jos sinulla ei ole 'Segments-sovellusta' aloitusnäytöllä, voit valita lisää pikakuvake ja lisätä alla näkyvän sovelluksen tai siirtyä siihen navigointivalikon kautta.
- Valitse viivat ja luo pisteet: Valitse viiteviivasi ja luo pisteesi.
Pisteen luonti
Valitse viiva, jonka haluat viiteviivaksi. Kun se on valittu, sen pitäisi muuttua punaiseksi ja pitkin sen pituutta ilmestyy punaisia pisteitä. Oikeanpuoleisessa valikossa voit muuttaa pisteen nimeä ja tyyppiä: asettelu- tai kontrollipiste (katso tämä artikkeli oppiaksesi pisteiden tyypeistä ja muusta pisteiden käytöstä).

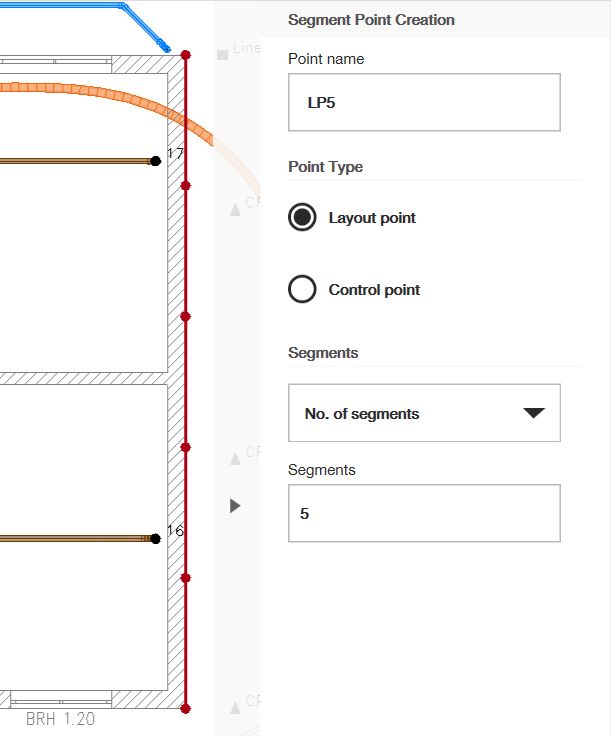

Seuraavaksi voit valita viivalla haluamiesi segmenttien määrän, jolloin pisteet ilmestyvät luoden tasaiset segmentit.

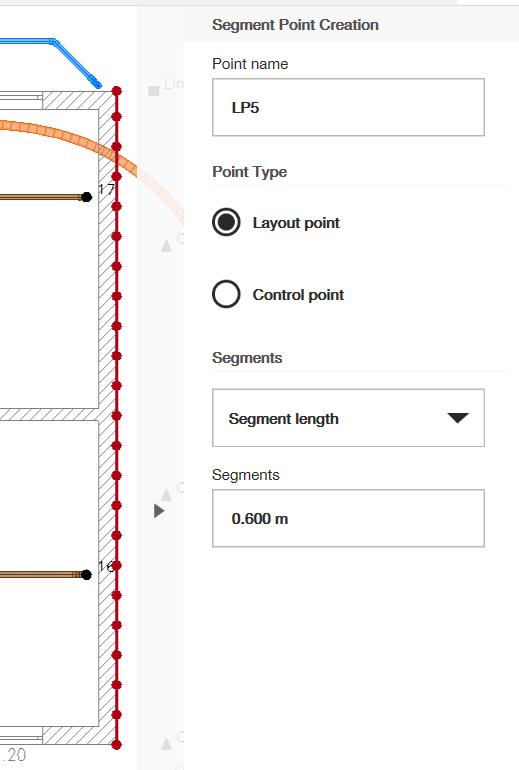

Vaihtoehtoisesti voit myös valita segmentin pituuden, jolloin pisteet ilmestyvät valitsemasi pituuden mukaan. Muista klikata vihreää valintamerkkiä, kun olet valmis, lisätäksesi pisteet piirustukseesi.
