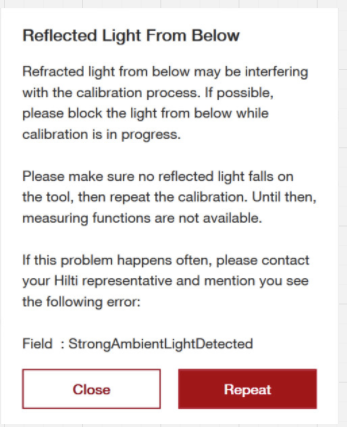

"Heijastunut valo alapuolelta" -virheohjeet

Kenttäkalibroinnin aikana mittalaitteen on tarkkailtava sisäisiä referenssisignaaleja optisen järjestelmänsä avulla. Nämä mittaukset perustuvat puhdaisiin, hallittuihin valopolkuhin.

“Heijastunut valo alapuolelta” -virhe näkyy, kun ei-toivottu valo pääsee optiseen polkuun laitteen alapuolelta ja häiritsee mittauksia.

Yksinkertaisesti sanottuna:

Laite näkee valoa, jota se ei odottanut, ja se tulee väärästä suunnasta.

Tällöin kalibrointimittaukset muuttuvat epäluotettaviksi, ja laite keskeyttää prosessin tarkkuuden suojelemiseksi.

Tämä virhe liittyy lähes aina ympäristöolosuhteisiin, ei työkalun vikaan.

Tyypillisiä syitä ovat:

Erittäin heijastavat pinnat työkalun alla

Vaikka se voi olla hienovaraista, seuraavat yleiset pinnat heijastavat valoa:

• Kiillotettu betoni
• Epoksi- tai tiivistetyt lattiat
• Metalliset kannakkeet tai teräslevyt

Voimakas auringonvalo heijastuu ylöspäin

Tämä pätee erityisesti, kun työkalu on sijoitettu:

• Vaalealle maaperälle
• Veden päälle
• Lumen tai jään päälle

Suorat valonlähteet laitteen alapuolella

Tarkkaile työaluettasi ja etsi esimerkiksi:

• Lattialle sijoitettuja työvaloja
• Sisätilojen ylöspäin suuntautuvaa valaistusta
• Suoraa auringonvaloa matalasta kulmasta, kuten aamun varhaisina tai iltapäivän myöhäisinä tunteina

Kaikissa näissä tapauksissa ylöspäin heijastuva valo voi päästä laitteeseen ja häiritä kalibroinnin optiikkaa.

Kenttäkalibrointi vaatii puhdasta, toistettavaa optista mittausta. Heijastunut valo aiheuttaa häikäisyä ja vääriä signaaleja, jolloin laite ei pysty erottamaan kelvollisia referenssitietoja.

Jos kalibrointi sallittaisiin jatkua näissä olosuhteissa:

• Kohdistusarvot voisivat laskea väärin
• Geometriset korjaukset voisivat vioittua
• Tarkkuuden menetys voisi tapahtua ilman ilmeistä varoitusta

Sen sijaan, että riskeerattaisiin tätä, laite keskeyttää kalibroinnin ja ilmoittaa siitä.

Mitä valoa työkalun tulee nähdä?

Parhaat menetelmät ongelman ratkaisemiseksi: Heijastuneen valon vähentäminen

Vaihda asennuspaikkaa

Jos mahdollista, siirrä laitetta hieman paikkaan, jossa alapuolinen pinta on:

• Tummempi
• Vähemmän heijastava
• Matta, ei kiiltävä

Jo metrin tai kahden siirtyminen voi merkittävästi vähentää heijastunutta valoa.

Varjosta laite alapuolelta

Jos siirto ei ole mahdollista:

• Aseta ei-heijastava materiaali (pahvi, kangas, matta peite) työkalun alle maahan
• Estä suora auringonvalo pääsemästä lattialle laitteen alla

Tämä ratkaisee usein ongelman välittömästi.

Säädä ajoitusta ulkotöissä

Jos aurinko on matalalla:

• Odota, kunnes auringon kulma muuttuu
• Vältä kalibrointia varhain aamulla tai myöhään iltapäivällä, jos häikäisyä esiintyy

Sammuta tai siirrä työvalot

Varmista, ettei kalibroinnin aikana mikään valo loista ylöspäin kohti laitetta.

Toista kalibrointi

Kun heijastunut valo on vähennetty tai poistettu, toista kenttäkalibrointi. Useimmissa tapauksissa kalibrointi onnistuu, kun optiset olosuhteet ovat puhtaat.

Mitä tämä virhe ei tarkoita

Tämä virhe ei tarkoita:

• Laitteiston vikaa
• Likaisia peilejä laitteen sisällä
• Ongelmaa kompensaattorissa
• Pysyvä rajoitus työkalussa

Se on tilannekohtainen optinen olosuhde, ja kun se korjataan, normaali toiminta voi jatkua välittömästi.

Lopuksi muistutus

“Heijastunut valo alapuolelta” -viesti on suojaustoimenpide. Se estää optisen häiriön hiljaisen vaikutuksen kalibrointituloksiin.

Hallitsemalla valon olosuhteita laitteen ympärillä ja alla annat kalibrointiprosessin suorittua oikein ja pidät mittauksesi luotettavina.
