Model Slicer -sovelluksella voidaan leikata sekä 2D- että 3D-CAD-piirustuksia, mikä mahdollistaa mallin poikkileikkausten luomisen.
Model Slicer -sovelluksen käyttö
- Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
- Avaa sovellus: Koti- tai CAD-näkymän sivuvalikosta.
- Jos sinulla ei ole 'Model Slicer' -sovellusta kotinäytössä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.
- Valitse suunta: Näytön oikeasta alakulmasta valitse suunta, johon haluat leikkaimen toimivan.
- Käytä leikkuria: Käytä näytön oikealla puolella olevaa leikkuria valitaksesi CAD-piirustuksen haluttu osa.
- Aktiivinen leikkaussuunta näkyy piirustuksessa harmaina neliöinä, jotka peittävät CAD-mallin mitat.
- On mahdollista yhdistää useita suuntia, jolloin leikkuri toimii useiden akselien yli samanaikaisesti.

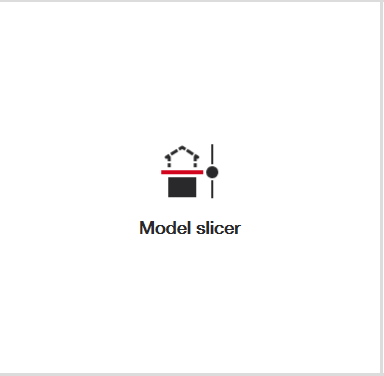

'Model Slicer' -sovelluksen pikakuvake:

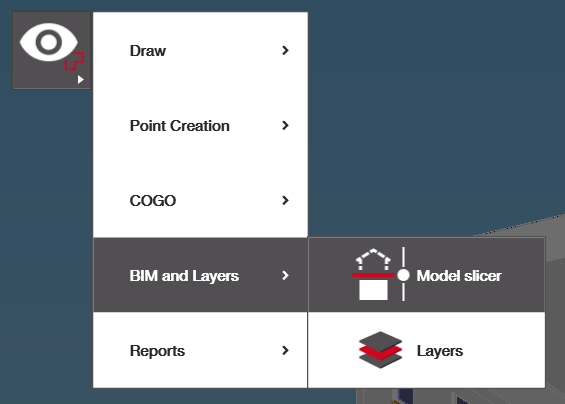

Model Slicer -sovelluksen valinta CAD-näkymän sivuvalikosta:

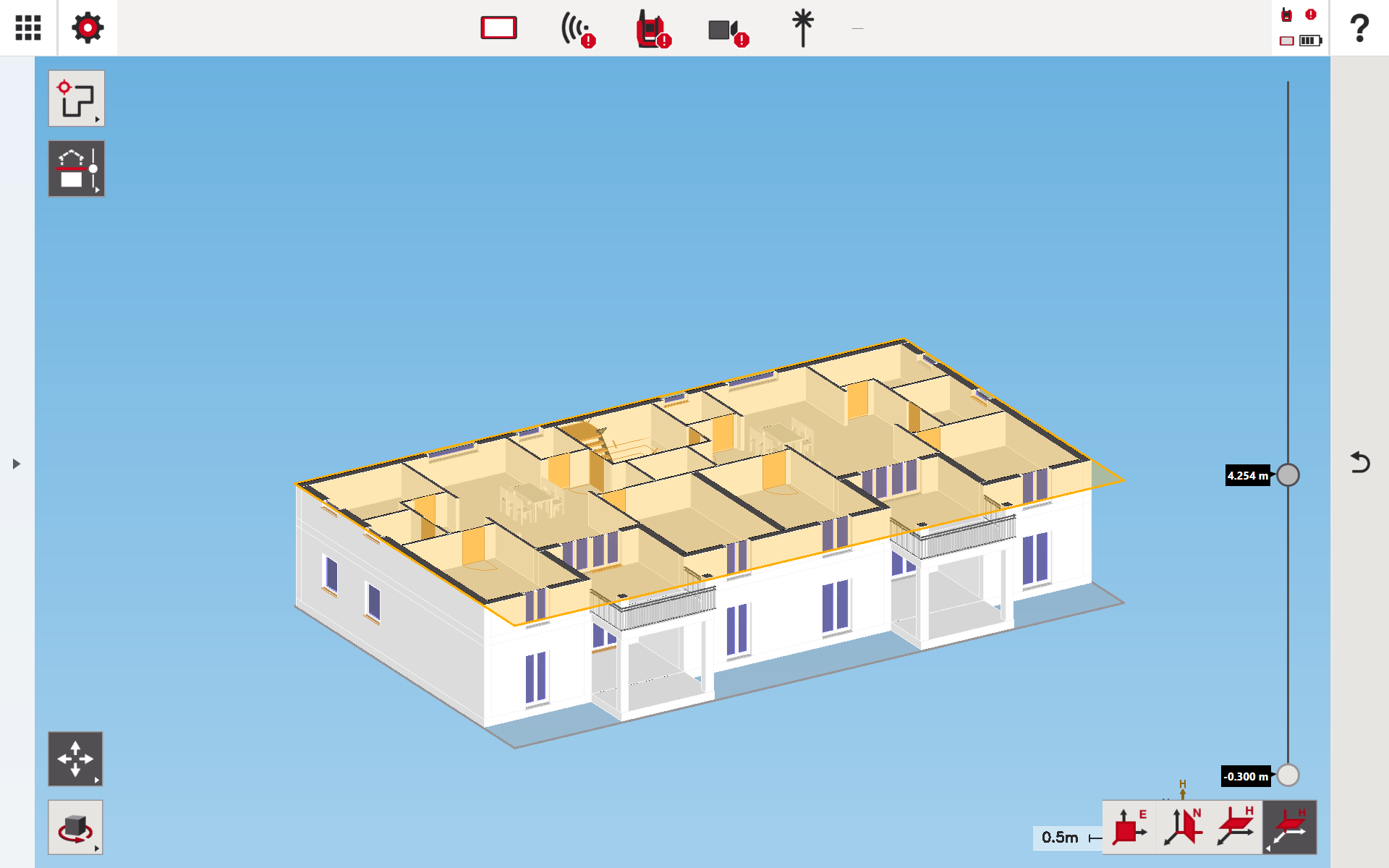

Leikkaussuunta valitaan näytön oikeasta alakulmasta. Tällä hetkellä aktiivinen suunta korostetaan oikealla tummanharmaalla:

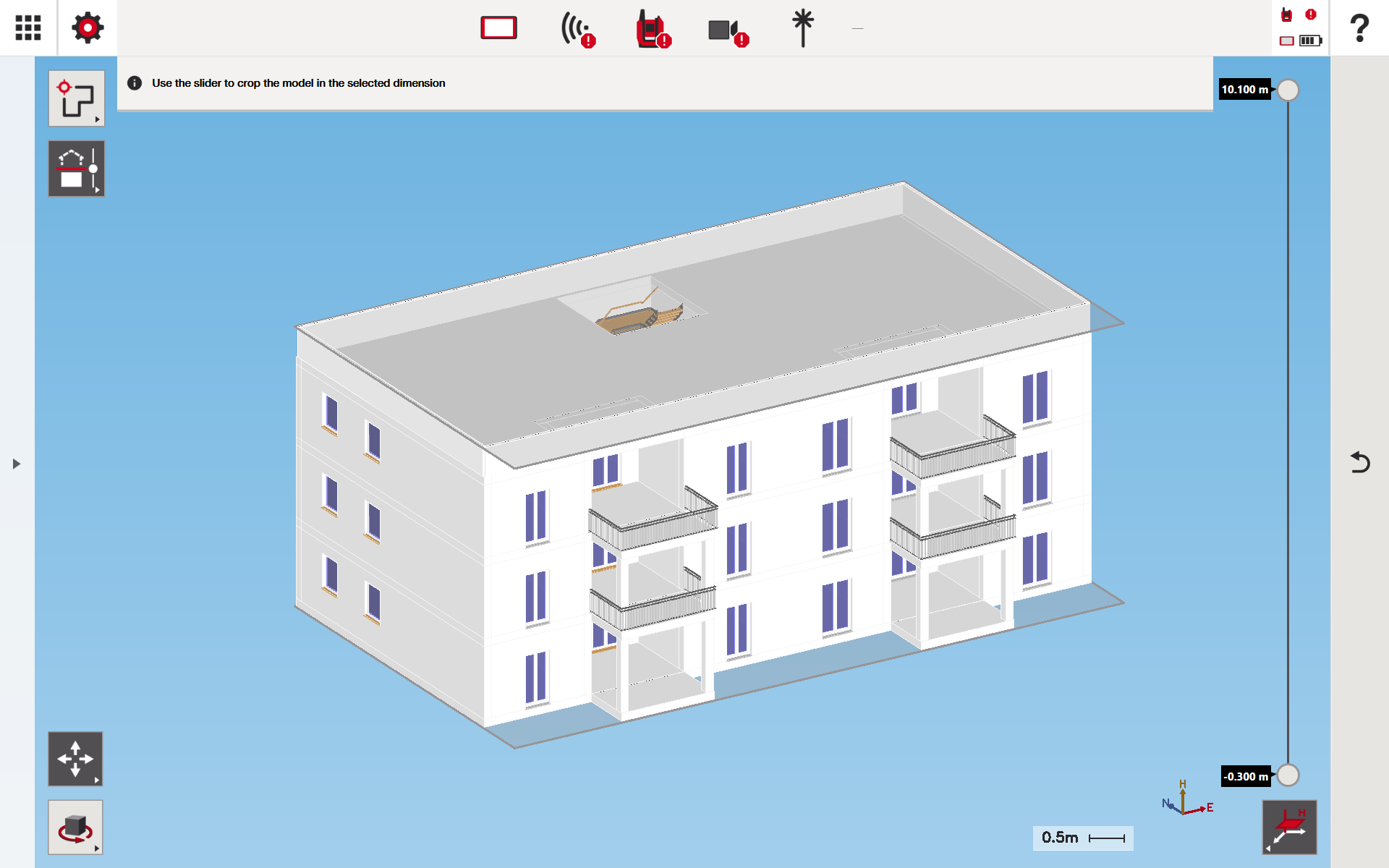

CAD-näkymä Model Slicer -sovelluksen valinnan jälkeen:

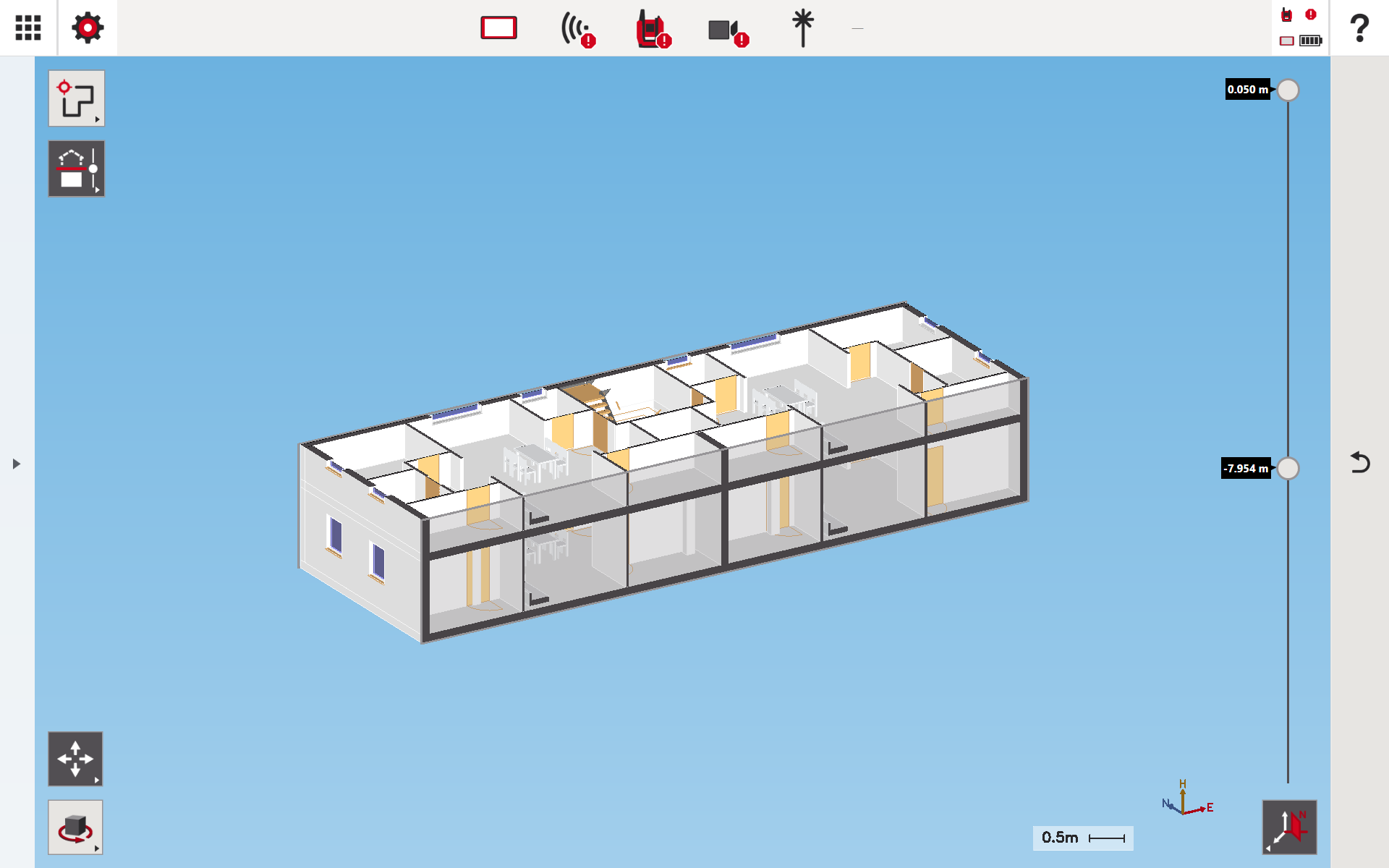

Leikkaus sovellettu CAD-piirustuksen korkeussuunnassa:
Lisäleikkaus sovellettu CAD-piirustuksen pohjoissuuntaan:
Esimerkkejä Model Slicer -sovelluksen käytöstä
Model Slicer -sovellusta käytetään yleisesti visuaalisen monimutkaisuuden vähentämiseen tiheissä CAD-piirustuksissa sekä keskittymään tiettyihin alueisiin tai korkeuksiin, jotka ovat tärkeitä asettelussa tai tarkastelutehtävissä.
Esimerkki 1: Leikkaus korkeuden mukaan monitasoprojekteissa
Monikerroksisissa tai päällekkäisissä järjestelmissä leikkaus korkeussuunnassa auttaa eristämään yksittäisen tason tai korkeuden alueen.
- Näytä vain laatantason läpiviennit tai upotukset
- Tarkastele yläpuolisia palveluita ilman alempia tasoja
- Varmista pystysuorat vapaat tilat ahtaissa kohdissa
Tämä lähestymistapa on erityisen hyödyllinen maanalaisen, laatta- ja yläpuolisen työn erottamiseen.
Esimerkki 2: Käytävän tai huoneen alueen eristäminen
Leikkaus vaakasuunnassa mahdollistaa keskittymisen rakennuksen kapeaan osaan.
- Tarkastele asettelupisteitä pitkissä käytävissä
- Keskity yhteen huoneeseen, pystykuiluun tai tekniseen tilaan
- Vähennä visuaalista häiriötä viereisiltä alueilta
Tämä parantaa tarkkuutta työskenneltäessä ahtaissa tai toistuvissa tiloissa.
Esimerkki 3: Korkeus- ja suuntaleikkausten yhdistäminen
Useita leikkaussuuntia voidaan yhdistää luomaan tarkennettu ”ikkuna” malliin.
- Leikkaa korkeuden mukaan valitaksesi yhden tason
- Leikkaa pohjois-etelä- tai itä-länsisuunnassa eristääksesi tietyn alueen
Tämä yhdistelmä on hyödyllinen suurissa rakennuksissa, joissa kerrallaan on merkityksellinen vain yksi pieni työalue.
Esimerkki 4: CAD-piirustusten yksinkertaistaminen kenttätyötä varten
Monimutkaiset CAD-piirustukset voivat olla vaikeita tulkita työmaalla. Model Slicer auttaa yksinkertaistamaan näkymää.
- Piilota mallin merkityksettömät osat
- Keskity vain käsiteltävään osaan
- Paranna selkeyttä asettelu- ja tarkastustehtävissä
Tämä tukee nopeampaa päätöksentekoa ja vähentää virheiden riskiä asettelun aikana.
