Kerrokset - Käyttöohje

Kerrokset-sovellus hallitsee, mitkä kerrokset HCL-sovelluksesta ja mitkä CAD-piirroksen kerrokset näkyvät näkymässä. Kerroksia voidaan ottaa käyttöön tai poistaa käytöstä keskittyäksesi juuri kyseiseen tehtävään olennaiseen tietoon.

Kuinka käyttää Kerrokset-sovellusta?

Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletillasi.
Avaa sovellus: joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.
- Jos sinulla ei ole 'Kerrokset' -sovellusta aloitusnäytöllä, valitse lisää pikakuvake ja lisää alla näkyvä sovellus.
Valitse kerrosluokka: Kerrosluokka hallitsee, minkä tyyppinen tieto näkyy CAD-näkymässä. Näytön oikealta puolelta valitse luokka, joka parhaiten sopii nykyiseen tehtävään.
- Hilti-kerrokset: Sisältävät sovelluksessa lisätyt ohjauspisteet ja asemointipisteet. Tämä sisältää myös kaikki HCL-sovelluksessa luomasi viivatyöt.
- CAD-kerrokset: Sisältävät elementtejä, jotka ovat peräisin tuodusta CAD-piirroksesta. Näitä voit vain ottaa käyttöön tai poistaa käytöstä, et poistaa tai muokata. HCL ei salli alkuperäisen tuodun suunnitelman muokkaamista virheiden tai erehdysten vähentämiseksi.
Hallitse kerroksia: Kerrosten hallintavaihtoehdot ovat käytettävissä vain Hilti-pistekerroksille ja mahdollistavat pisteiden järjestelyn hallinnan.
- Plus-kuvake: Lisää lisäkerroksia pisteille.
- Muokkauspainike: Muokkaa valitun kerroksen ominaisuuksia.
- Poistopainike: Poista valittu kerros projektista.
Valitse näytettävät kerrokset: Kerrosten näkyvyys määrää, mikä tieto näytetään nykyisessä näkymässä.
- Käytä silmän kuvaketta näyttääksesi tai piilottaaksesi yksittäiset kerrokset.
- Piilotetut kerrokset pysyvät käytettävissä ja ne voi ottaa uudelleen käyttöön milloin tahansa.

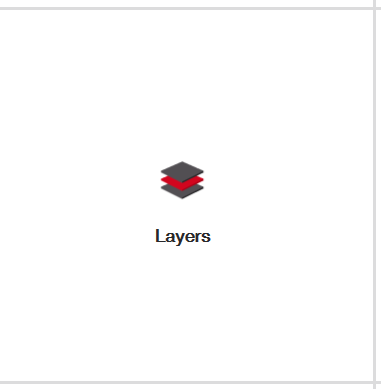

'Kerrokset' -sovelluksen pikakuvakekuvake:

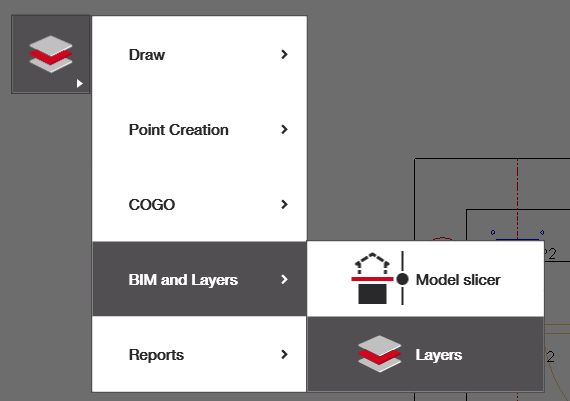

Kerrokset-sovelluksen valinta CAD-näkymän sivuvalikosta:

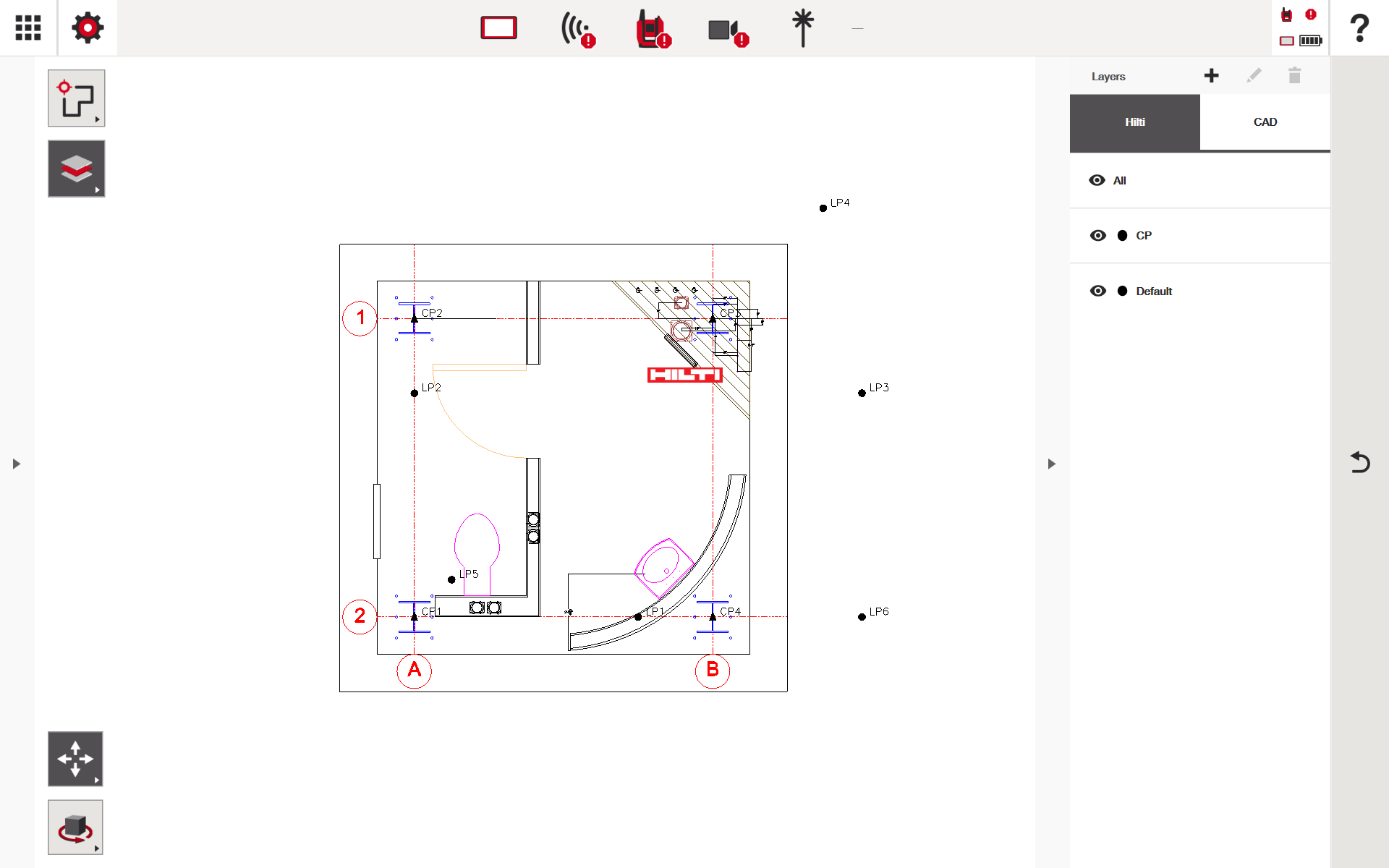

CAD-näkymä, joka näkyy, kun Kerrokset-sovellus on valittu:

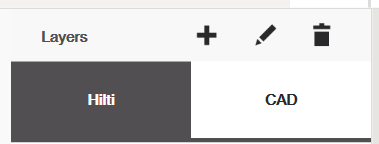

Painikkeet Hilti-kerrosten hallintaan:

Esimerkkejä siitä, miten kerrokset toimivat pisteiden kanssa (Hilti-kerrokset)

Hilti-pistekerrokset ovat tehokkaimpia, kun niitä käytetään organisointi- ja työnkulun työkaluna. Jakamalla asemointipisteet loogisiin kerroksiin, suurten satojen pisteiden projektien hallinta, tarkastelu ja maastoon merkitseminen helpottuu. Muokataksesi, mille kerroksille pisteesi sijoittuvat, katso pisteen muokkausvaihtoehdot.

Esimerkki 1: Kauppakohtainen kerrosten organisointi

Kerroksia voidaan luoda kaupan tai alan mukaan selkeästi erottamaan työn laajuus.

LVI – Putkityöt
LVI – Sähkötyöt
LVI – Ilmanvaihto
Rakenteellinen / Kiinnikkeet
Arkkitehtoniset viitepisteet

Tämä lähestymistapa mahdollistaa yksittäisten alojen näyttämisen tai piilottamisen tarpeen mukaan, vähentäen visuaalista häiriötä ja minimoiden virheellisten pisteiden merkitsemisen riskin.

Esimerkki 2: Vaiheittaiset asemointikerrokset

Vaiheittain toteutetuissa projekteissa kerrokset voivat kuvastaa rakennusvaiheita.

Vaihe 1 – Maanalainen
Vaihe 2 – Valukappaleet
Vaihe 3 – Yläpuoliset tuet
Vaihe 4 – Lopulliset laitteet

Vain kyseisen vaiheen kerros on käytössä asemoinnin aikana, mikä auttaa työryhmiä keskittymään nykyiseen työhön ilman häiriöitä tulevista tai valmiista pisteistä.

Esimerkki 3: Kerrokset kerroksen tai alueen mukaan

Monikerroksisissa tai laajapohjaisissa projekteissa kerrokset voidaan järjestää sijainnin mukaan.

Kerros 1 – Itäsiipi
Kerros 1 – Länsisiipi
Kerros 2 – Konehuone
Katto – Laitetelineet

Tämä helpottaa asemointipisteiden eristämistä tietylle kerrokselle tai alueelle työmaalla työskennellessä.

Esimerkki 4: Pistetypin erottelu

Kerroksia voidaan luoda asemointipisteen tyypin mukaan tukemaan erilaisia asennustehtäviä.

Ripustuspisteet
Holkkien sijainnit
Upotelaatat
Laitteiden keskilinjat

Pistetyyppien erottelu vähentää sekaannusta ja auttaa työryhmiä tunnistamaan nopeasti vain ne pisteet, jotka liittyvät nykyiseen asennustoimintaan.

Esimerkkejä siitä, miten kerrokset toimivat CAD-kerrosten kanssa

CAD-kerroksia käytetään yksinomaan näkyvyyden hallintaan, eikä niitä voi muokata tai poistaa. Ne ovat tehokkaimpia viitetiedon eristämiseen.

Esimerkki 1: Taustan hallinta

Poista arkkitehtonisten pintojen tai kalustekerrosten näkyvyys näkymän selkeyttämiseksi.
Ota käyttöön vain rakenneruudut ja pääseinät asemoinnin aikana.

Esimerkki 2: Koordinointinäkymät

Ota käyttöön LVI-kanaviston CAD-kerrokset ripustuspisteitä tarkastellessa.
Poista käytöstä asiaankuulumattomat järjestelmät parantaaksesi selkeyttä ahtailla alueilla.

Esimerkki 3: Väliaikaiset viitetarkistukset

Ota käyttöön CAD-kerros tarkistaaksesi kohdistuksen tai etäisyyden.
Poista se käytöstä uudelleen, kun asemointiin liittyvä varmuus on saavutettu.
