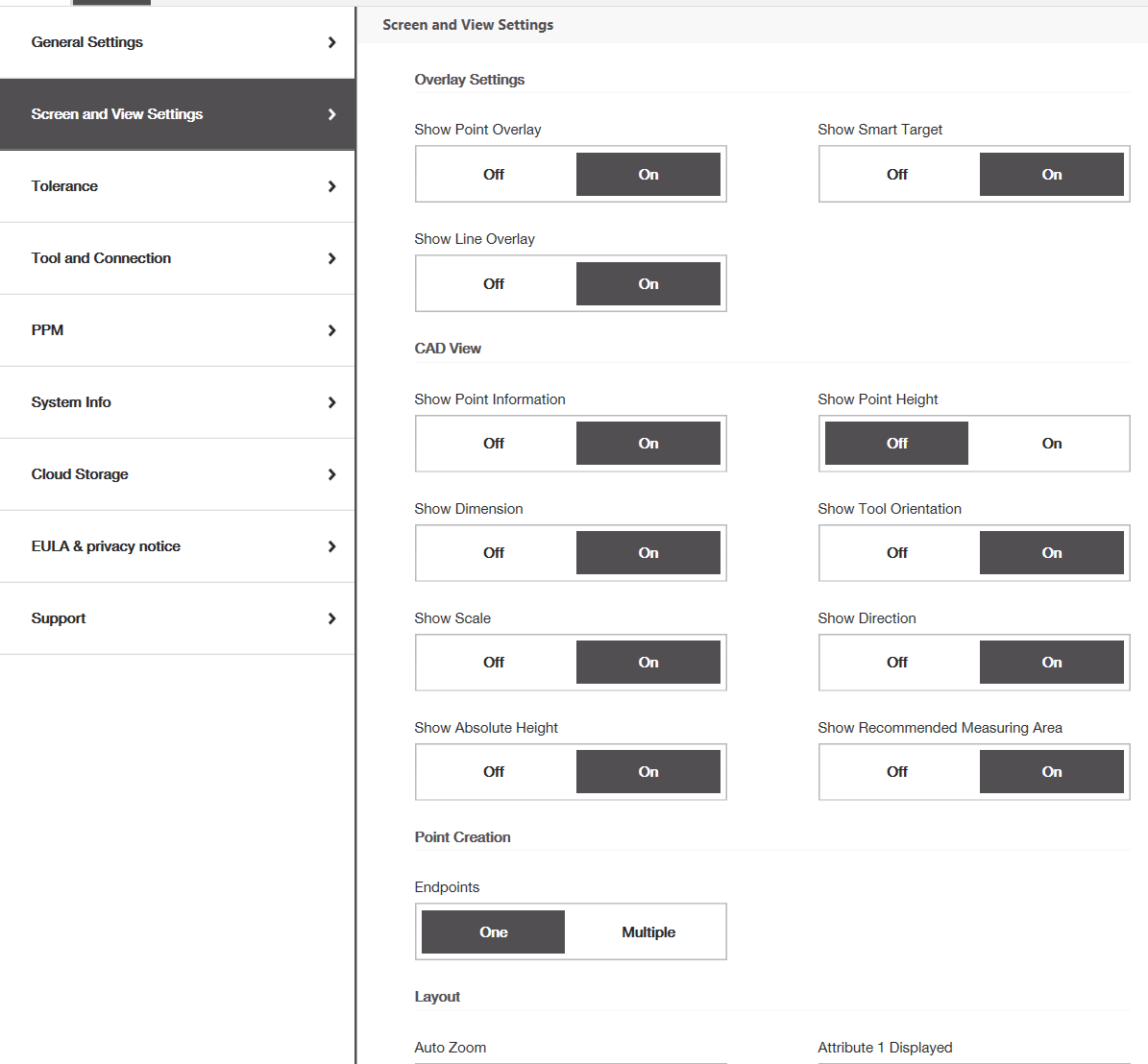

Näyttö- ja näkymäasetukset -välilehti ohjaa, miten tiedot näytetään sekä kameran päällekkäiskuvassa että CAD-näkymässä. Näiden asetusten avulla voit säätää, kuinka paljon yksityiskohtia näet asettelun, mittauksen ja tarkastelun aikana.
Päällekkäisasetukset
Nämä valinnat ohjaavat, mitä näytetään suorassa kameranäkymässä päällekkäisenä. Niitä voi vaihtaa asetuksissa sekä avaamalla välilehden kameranäkymän oikealla puolella.
Näytä pistepäällekkäinen kuva
Valitse, näytetäänkö Asetuspisteet, Mitatut pisteet ja Kontrollipisteet päällekkäiskuvana kameranäkymässä.
Tämä auttaa sinua hahmottamaan, missä jo mitatut tai asetetut pisteet sijaitsevat työmaalla suhteessa nykyiseen näkymääsi.
CP6 on kameranäkymässä näkyvä kontrollipiste
Näytä älykäs kohde
Älykäs kohde on neliönmuotoinen päällekkäinen kuva, joka näyttää alueen, jolla kamera voi onnistuneesti lukita kohteen. Tämä on hyödyllistä kameran nopeaan ohjaamiseen ja sen määrittämiseen, onko prisma tai kohde PLT:n lukittavissa näkökentässä. Siihen sisältyy myös manuaalinen "vetämällä ja pudottamalla" -tyylinen painike, jolla kohteen voi siirtää haluamaasi paikkaan, mikä on kätevää manuaalisessa kohteen valinnassa.

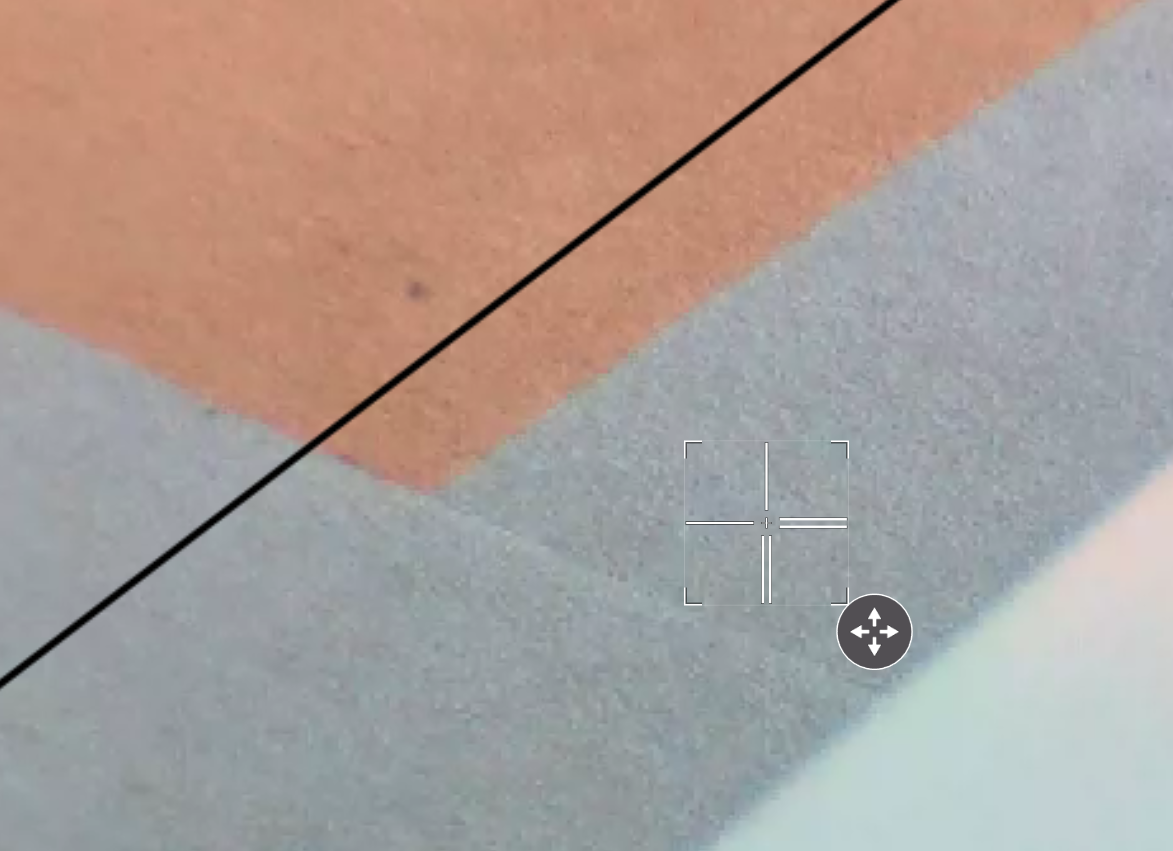

Älykäs kohde pois päältä (vasemmalla); Älykäs kohde päällä (oikealla)
Näytä viivapäällekkäinen kuva
Tämä ominaisuus toimii vain PLT 400:ssa. Kun se on käytössä, valitut viivat, joko HCL:ssä piirretyt tai CAD-tiedostosta tuodut, näytetään päällekkäiskuvana kameranäkymässä asettelun aikana. Tämä tarjoaa lisätyn todellisuuden näkymän, jonka avulla voit nähdä suunnittelulinjat suoraan työmaalla.
Viivapäällekkäiskuvan voi ottaa käyttöön tai poistaa käytöstä:
- Näyttö- ja näkymäasetuksissa
- Suoraan asettelukameranäkymässä näytön oikean reunan valinnoilla
- Valitse kameranäkymässä näytettävät viivat napsauttamalla oikean reunan valikossa Valitse viivat -painiketta, jolloin ne näkyvät kameranäkymässä

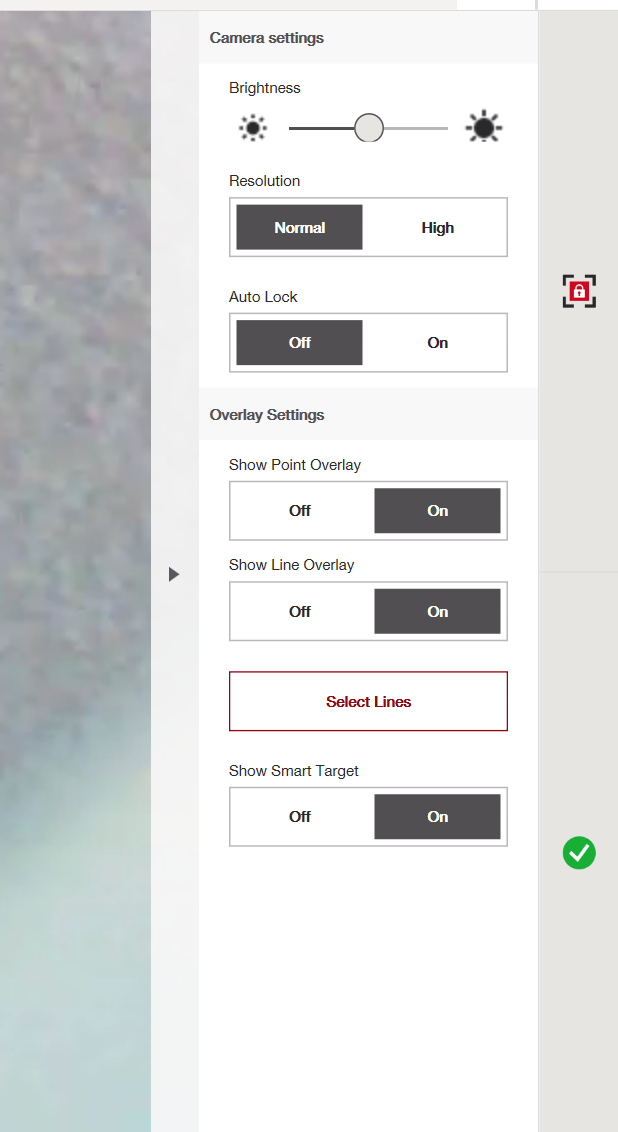

Valitse viivat -painike oikean reunan välilehdellä kameranäkymän aikana
Musta viiva on valittu viiva, joka näkyy maassa kameranäkymässä

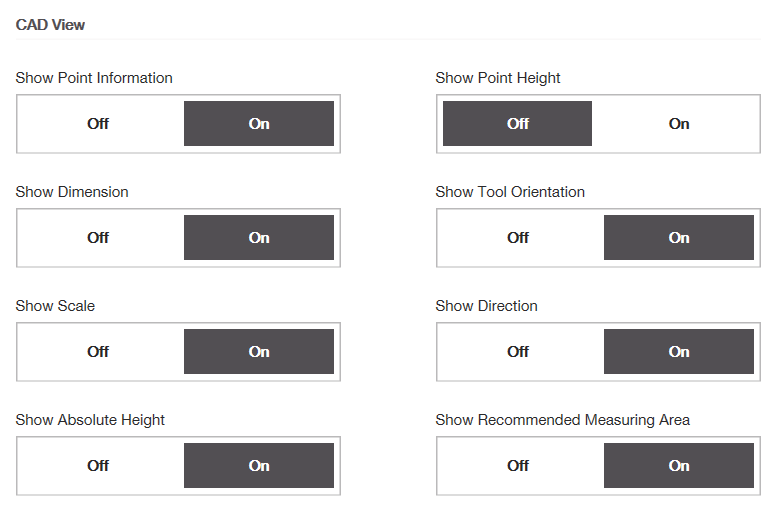

CAD-näkymän asetukset
Nämä asetukset ohjaavat, mitä tietoja näytetään CAD-näkymässä.
Näytä pisteen tiedot
Valitse, näytetäänkö Asetus- ja Kontrollipisteiden nimet CAD-näkymässä. Pistenimet voi aina tarkistaa COGO → Tiedot -toiminnolla valitsemalla pisteen.

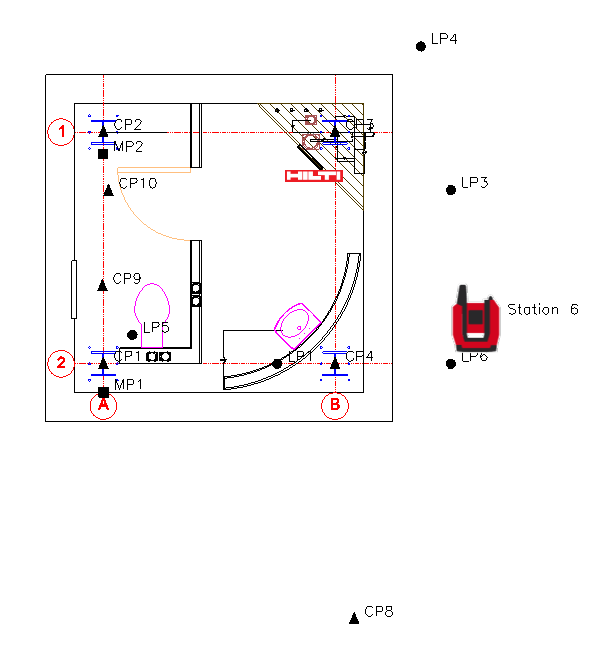

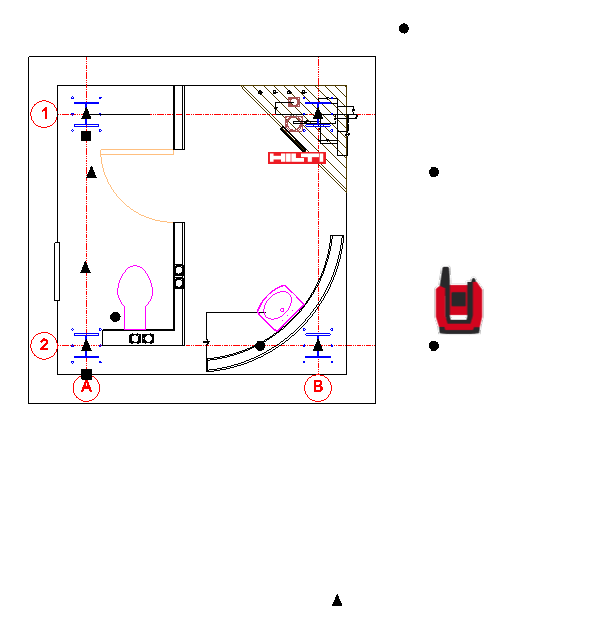

Pistetiedot pois päältä (vasemmalla); Pistetiedot päällä (oikealla)
Näytä pisteen korkeus
Valitse, näytetäänkö pisteen korkeusarvot CAD-näkymässä. Tämä mahdollistaa myös live-korkeuslukemat asettelun aikana sekä korkeusarvot jo mitatuista pisteistä, kun työskennellään korkeuksien kanssa.

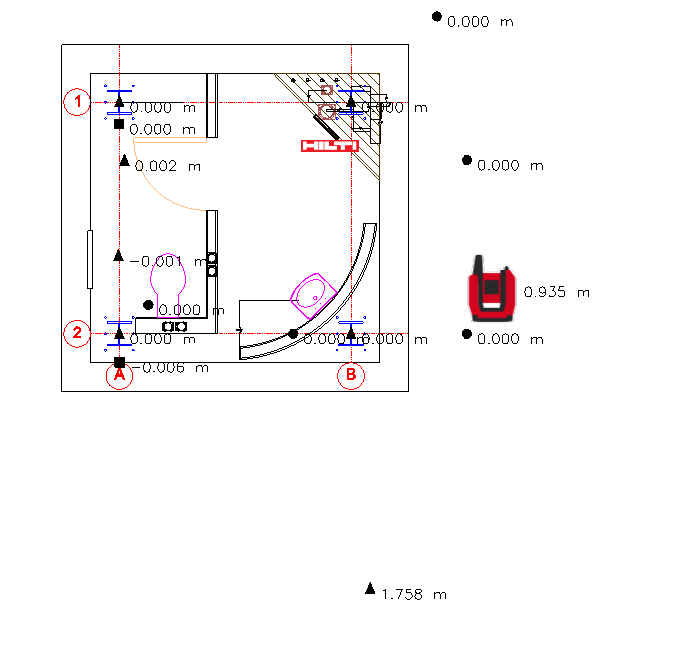

Pisteiden vieressä olevat numerot osoittavat niiden korkeusarvot pistetiedostossasi
Näytä mitat
Mittojen avulla näytetään väliaikaisia mittausmerkintöjä, kuten pituuksia ja etäisyyksiä, suoraan CAD-elementeillä. Tämä mahdollistaa nopean koon ja etäisyyksien tarkistamisen ilman mittaussovelluksen avaamista. Huomaa, että mitat näkyvät vain viivoilla, joihin Mittatyökalu on sovellettu. Lisätietoja on tässä artikkelissa.
Viivan yläpuolella olevat numerot osoittavat sen pituuden
Näytä työkalun suunta
Työkalun suunta näyttää, mihin suuntaan PLT on tällä hetkellä suunnattu suhteessa CAD-tiedostoon. Tämä auttaa ymmärtämään, miten fyysinen työkalu on linjassa digitaalisen suunnitelman kanssa, erityisesti asemointien tai näkymän kierron jälkeen.

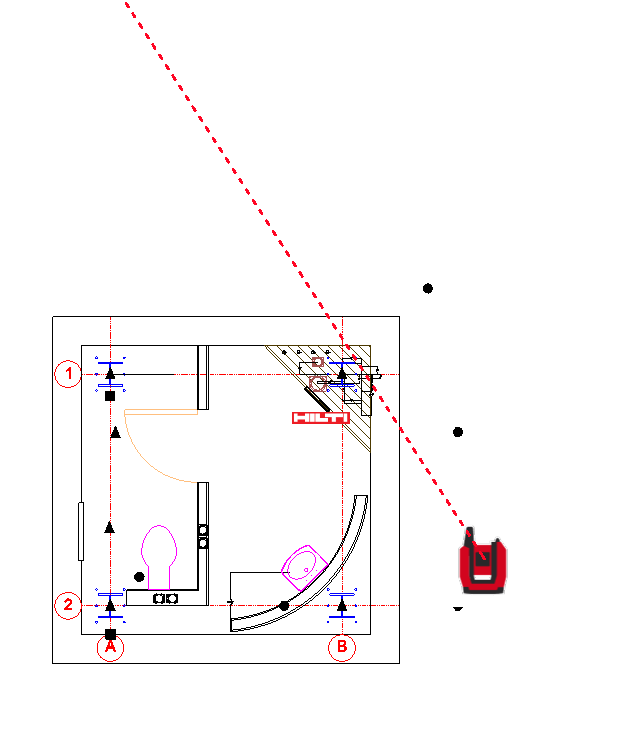

Punainen katkoviiva osoittaa työkalun suunnan
Näytä mittakaava
Mittakaava näyttää CAD-näkymän nykyisen zoomaustason, auttaen visuaalisesti arvioimaan etäisyyksiä ja ymmärtämään, kuinka paljon piirrosta on zoomattu sisään tai ulos. Mittakaavan osoitin näkyy näytön oikeassa alakulmassa.
Näytön oikeassa alakulmassa näkyvä mittakaavakuvake
Näytä suunta
Suunnalla näytetään nykyisen CAD-näkymän kulmasuunta suhteessa CAD-tiedoston suuntaukseen. Tämä mahdollistaa tarkistamaan, mihin suuntaan piirrosta katsotaan, ja auttaa säilyttämään johdonmukaisen suuntauksen asettelun aikana. Tämä asetus heijastaa näkymän suuntaa, ei todellista pohjoista, ellei CAD-tiedosto itsessään ole pohjoiseen kohdistettu.
Näytön oikeassa alakulmassa näkyvä suuntakuvake
Näytä absoluuttinen korkeus
Tämä vaihtoehto mahdollistaa mitatun sijainnin absoluuttisen korkeuden näyttämisen asettelun aikana. Sitä käytetään pääasiassa, kun työskennellään vertauspisteisiin tai merenpinnan tasoon viitatuilla korkeusdatoilla. Tämä asetus vaikuttaa vain näyttöön eikä muuta mitattuja tai vietyjä korkeusarvoja.
Kun Absoluuttinen korkeus on käytössä, arvo näkyy Korkeus pisteeseen -kohdan alla näytön oikealla puolella
Näytä suositeltu mittausalue
Tämä on visuaalinen tarkkuusopas. Kun se on käytössä, CAD-näkymään ilmestyy vihreä korostettu ympyrä, joka osoittaa alueen, jolla pisteitä voidaan luotettavasti mitata tai asettaa valitun toleranssin puitteissa. Lisätietoja ympyrän määrittämisestä löytyy tästä artikkelista.

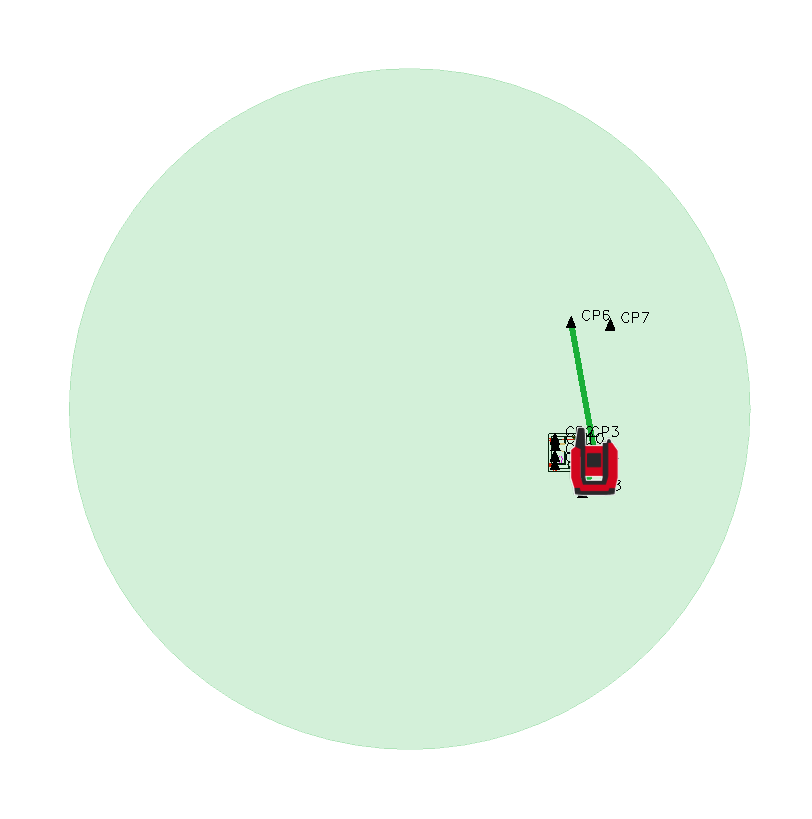

Vihreä ympyrä osoittaa alueen, jolla kokonaisasema voi asettaa pisteitä valitun toleranssin sisällä
Pisteen luontiasetukset
Päätepisteet
Täällä voit valita, luodaanko pisteenluontisovellusta käytettäessä yksi vai useampi päätepiste. Tämä on erityisen hyödyllistä, kun halutaan luoda kaikki kuvion päätepisteet yhdellä kertaa sen sijaan, että valitsisit jokaisen pisteen erikseen.
Kun Päätepisteet-asetus on "Yksi", linjan lähimmälle päätepisteelle napsautettaessa luodaan vain yksi päätepiste
Kun Päätepisteet-asetus on "Useita", päätepisteet luodaan molempiin valitun linjan päihin

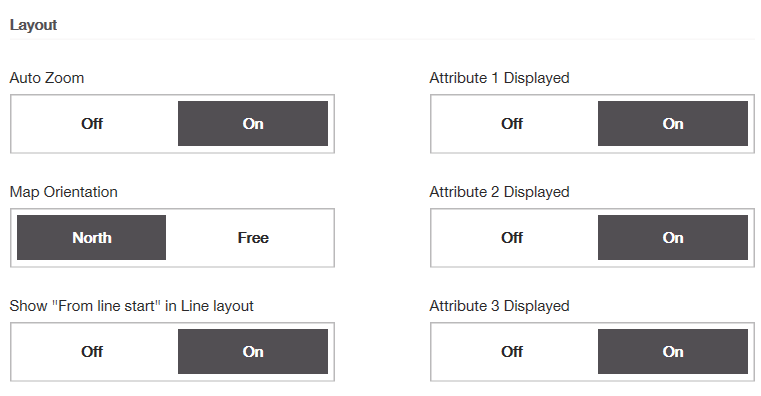

Asetuskohtaiset valinnat
Automaattinen zoomaus
Asettelun aikana ohjelmisto zoomaa automaattisesti sisään ja keskittää CAD-näkymän siihen kohtaan, johon työkalu parhaillaan mittaa (esimerkiksi seuraamasi prisman nykyiseen sijaintiin). Tämä on hyödyllistä tarkan pisteen asettamisen kannalta. Kytke tämä pois päältä, jos haluat hallita zoomausta manuaalisesti työskennellessäsi.

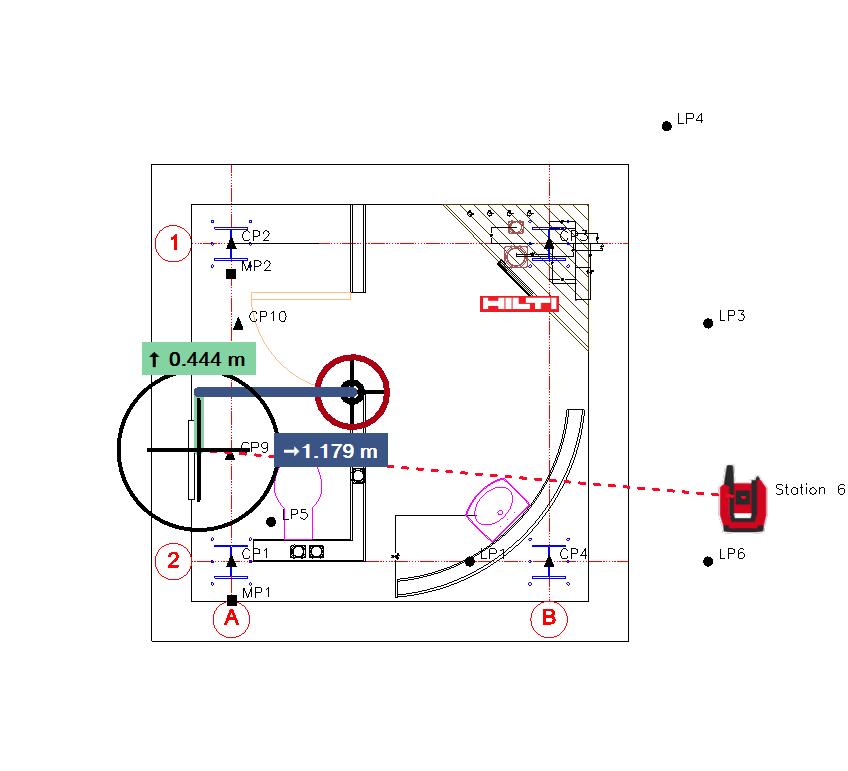

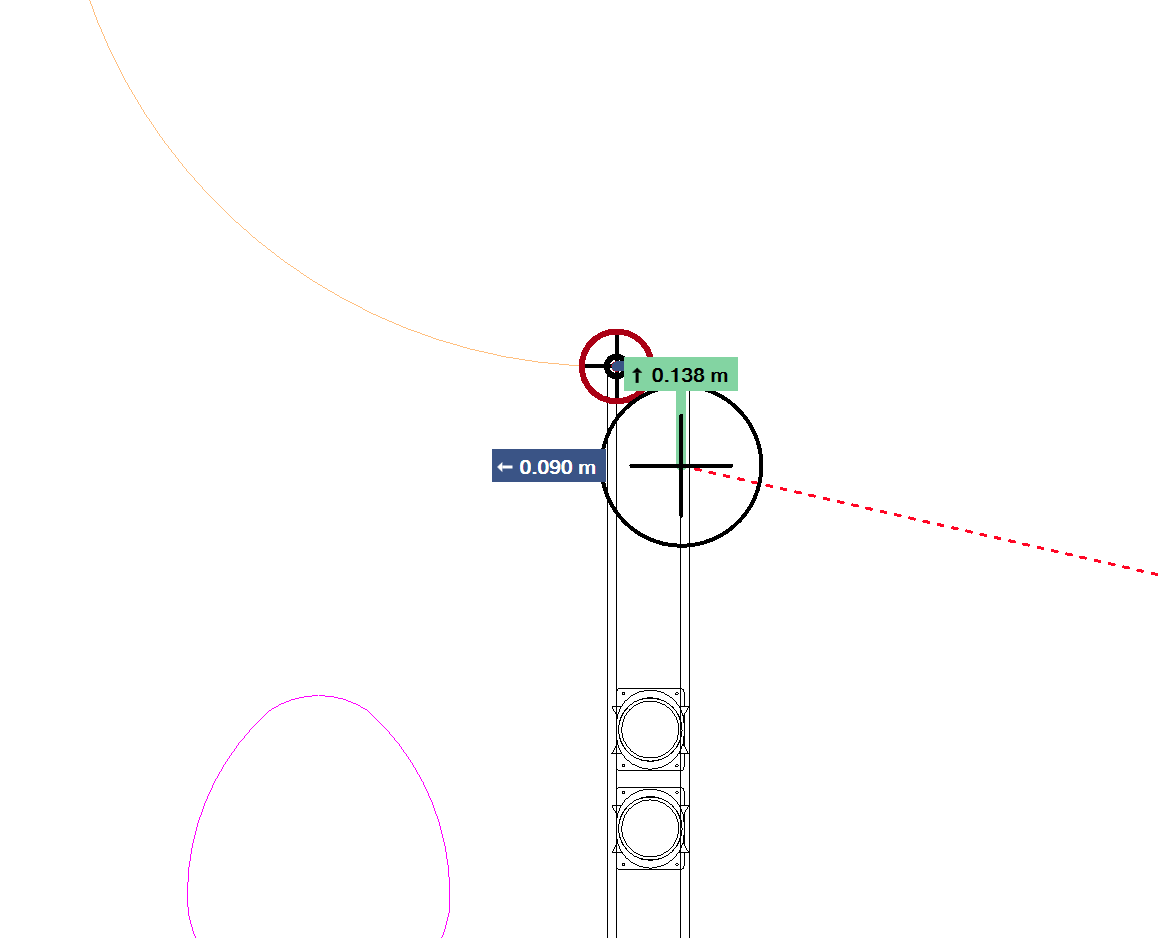

CAD-näkymä ennen keppiin siirtymistä (vasemmalla); CAD-näkymä keppiä siirrettäessä lähelle pistettä (oikealla)
Karttanäytön suunta
Valitse, onko CAD-näkymän suuntaus asetettu pohjoiseen vai vapaaseen asettelun ja mittauksen aikana.
- Pohjoinen pitää CAD-näkymän jatkuvasti linjassa "suunnitelman pohjoisen" kanssa CAD:n koordinaattien perusteella
- Vapaa sallii näkymän vapaasti kiertää piirrosta selatessa, suuntaamalla näkymän siten, että työkalun asemointipaikka on aina "pohjoisessa" oletettuun mitattuun sijaintiin nähden
Jos haluat työskennellä johdonmukaisessa työmaapohjoisnäkymässä, siirry Näyttö- ja näkymäasetuksiin ja aseta karttanäytön suunta Pohjoiseksi.

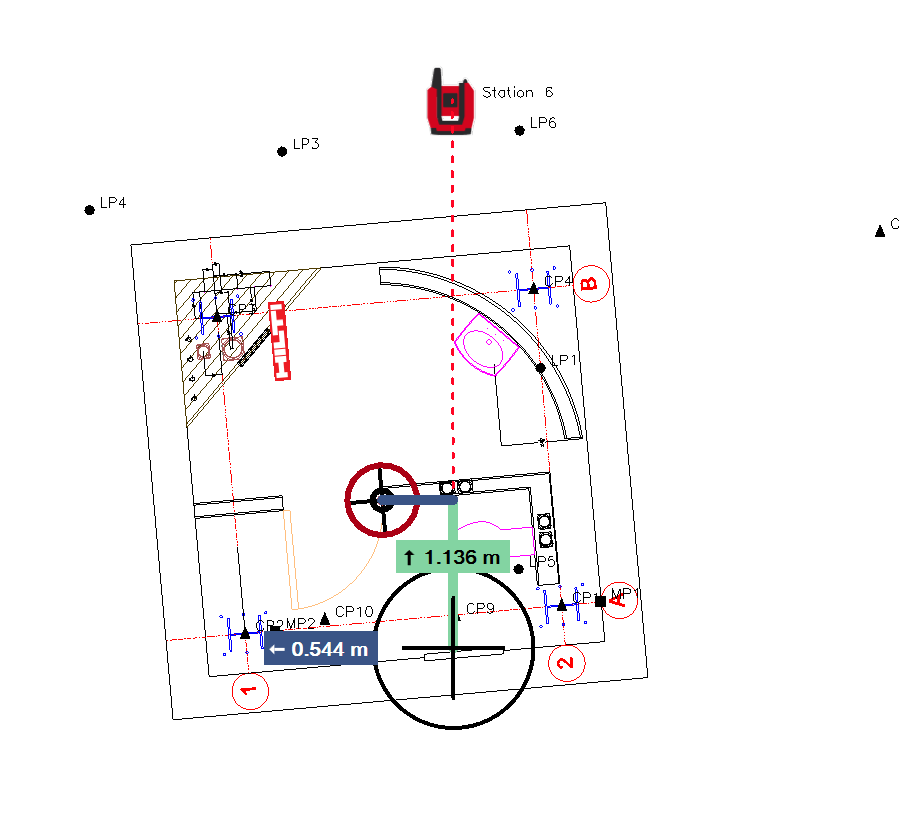

Karttanäytön suunta asetettuna Pohjoiseksi (vasemmalla); Karttanäytön suunta asetettuna Vapaaksi (oikealla)
Näytä ”Linjasta alkaen” linja-asettelussa
Käytettäessä Linja-asettelu-sovellusta tämä valinta näyttää etäisyyden, joka on mitattu valitun linjan aloituspisteestä.
Kun ”Linjasta alkaen” on käytössä, arvo näkyy Kohteeseen linjaan -kohdan alla
Attribuutit
Valitse, näytetäänkö pisteen attribuutit asettelun aikana. Kun tämä on käytössä, pisteen valitseminen näyttää sen attribuutit näytön oikeassa yläkulmassa.
Attribuutit ovat pisteeseen liittyviä lisätietoja, kuten:
- Pisteen kuvaukset
- Tunnisteet tai tagit
- Mukautetut muistiinpanot tai luokitukset
Ruudun siisteyden säilyttämiseksi tämä asetus on yleensä parasta pitää pois päältä, ellei attribuuttitietoja tarvita.
Valitun pisteen attribuutit näkyvät näytön oikeassa yläkulmassa
