Kaltevuus - Kuinka Käyttää

  • Päivitetty

Kaltevuus-sovellusta käytetään mittaamaan ja arvioimaan kaltevuuden geometriaa kahden pisteen välillä. Se tarjoaa yksityiskohtaista tietoa, kuten aloitus- ja lopetuskorkeudet, vaakasuoran etäisyyden sekä kaltevuuskulman, joka ilmaistaan sekä prosentteina että asteina.

Kaltevuus-sovelluksen käyttö edellyttää, että työkalu on asemassa. Lisätietoja asemoinnista löytyy tästä artikkelista.

Alla on hyödyllinen sovelluksen esittelyvideo:

Kaltevuus-sovelluksen Käyttöohjeet

  1. Avaa Projektisi: Aloita avaamalla mikä tahansa projekti tabletilla.
  2. Avaa Sovellus: Avaa Kaltevuus-sovellus joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.
    • Jos sovellus ei ole aloitusnäytöllä, valitse Lisää Pikakuvake ja lisää Kaltevuus-sovellus.
  3. Valitse Toiminto
    • Näytön oikealta puolelta valitse jokin käytettävissä olevista toiminnoista:
      • Mittaa
      • Merkitse
    • Jokaisella toiminnolla on oma tarkoituksensa Kaltevuus-työnkulussa.

Kaltevuus-sovelluksen pikakuvakekuvake:

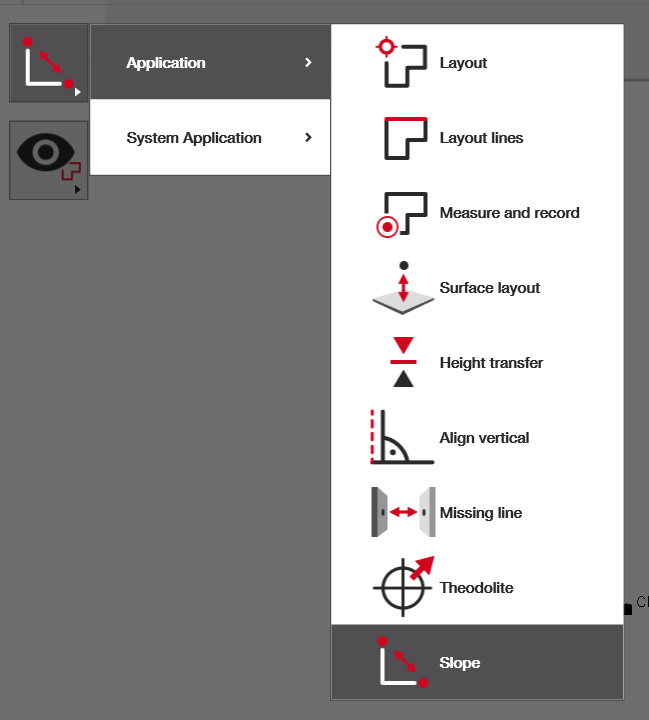

Kaltevuus-sovelluksen valinta CAD-näkymän sivuvalikosta:

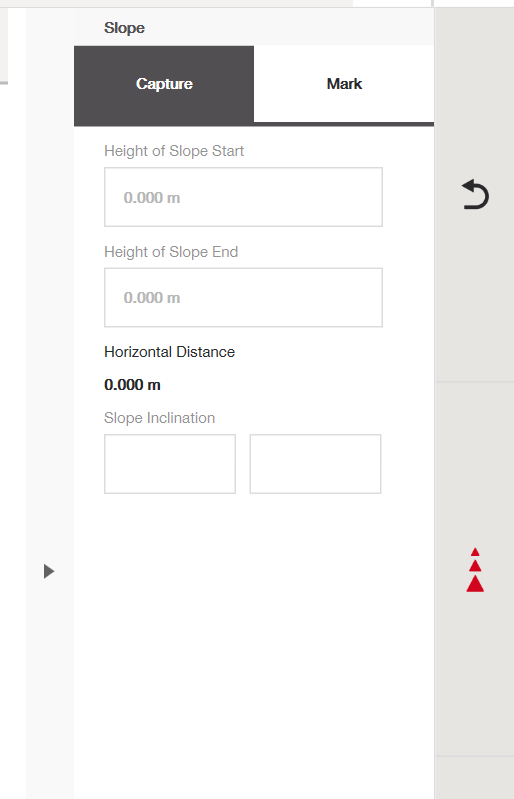

CAD-näkymä ennen pisteiden mittaamista ja kaltevuuden luomista: Huomaa, että määrittelet kaltevuuden aloitus- ja lopetuspisteet; tuloksena oleva kaltevuus voi olla positiivinen tai negatiivinen.

Kuinka Käyttää Mittaus-toimintoa

Mittaustoimintoa käytetään kahden pisteen mittaamiseen ja niiden välisen kaltevuustiedon laskemiseen.

  1. Mittaa Aloituspiste: Siirrä kamera kaltevuuden ensimmäiseen pisteeseen (esimerkiksi kaltevuuden alaosaan).
    • Valitse kolmion kuvake mitataksesi ja tallentaaksesi ensimmäisen pisteen koordinaatit.
  2. Mittaa Lopetuspiste: Siirrä kamera kaltevuuden toiseen pisteeseen (esimerkiksi kaltevuuden yläosaan).
    • Valitse uudelleen kolmion kuvake mitataksesi ja tallentaaksesi toisen pisteen koordinaatit.
  3. Tarkastele Kaltevuustietoja: Kun molemmat pisteet on mitattu, kaltevuustiedot näkyvät näytön oikealla puolella, mukaan lukien:
    • Aloituspisteen korkeus
    • Lopetuspisteen korkeus
    • Pisteiden välinen vaakasuora etäisyys
    • Kaltevuuskulma prosentteina (%)
    • Kaltevuuskulma asteina (°)
  4. Nämä tiedot kuvaavat mitatun kaltevuuden geometriaa.

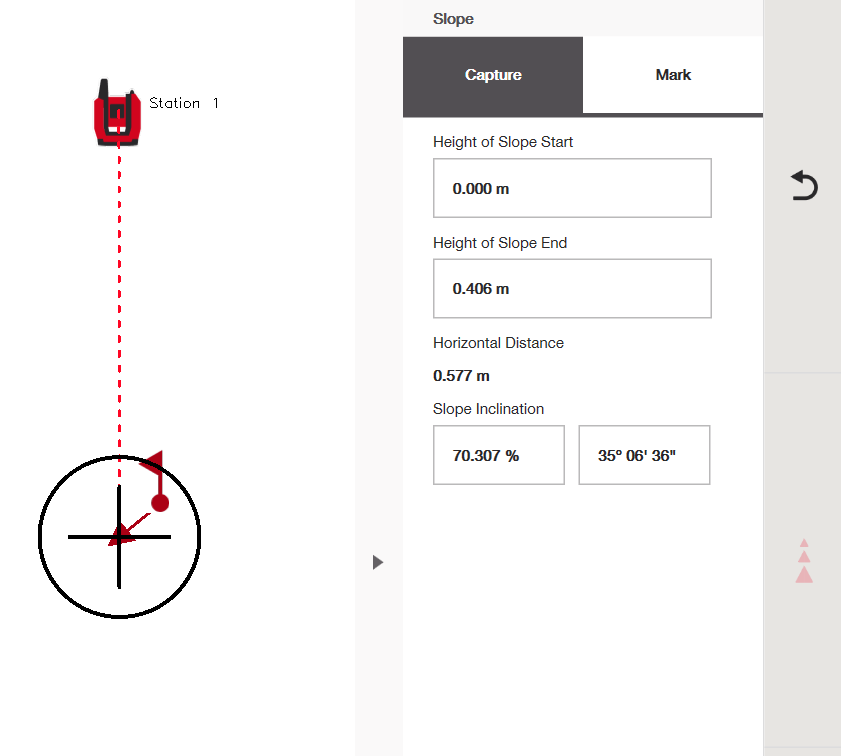

CAD-näkymä sen jälkeen, kun molemmat pisteet on mitattu ja kaltevuus luotu:

Kuinka Käyttää Merkitse-toimintoa

Merkitse-toimintoa käytetään kaltevuuden mittauksen jälkeen. Sen avulla voidaan seurata pisteitä suhteessa mitattuun kaltevuuteen suoraan työmaalla.

  1. Valitse Prisma: Valitse prisma, jota käytetään asettelupisteiden seurantaan, ja lukitse kamera prismaan.
  2. Syötä Prisman Korkeuspoikkeama: Syötä korkeuspoikkeama prismasta mittauskärjen alapuolelle. Tämä varmistaa tarkat korkeusarviot.
  3. Seuraa Kaltevuutta: Siirrä prisma kaltevuutta pitkin.
    • Sovellus näyttää korkeuseron nykyisen prismasijainnin ja mitatun kaltevuuden välillä
    • Tiedot kertovat, kuinka paljon nykyinen piste on korkeammalla tai matalammalla suhteessa kaltevuuteen
  4. Tämä mahdollistaa jatkuvan tarkistuksen työskennellessä kaltevuutta pitkin.

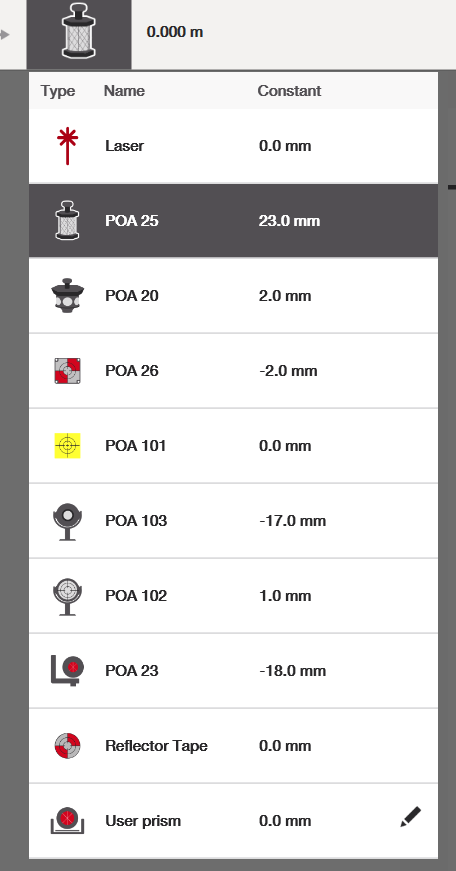

Prisman valinta kaltevuuden mittausta ja seurantaa varten:

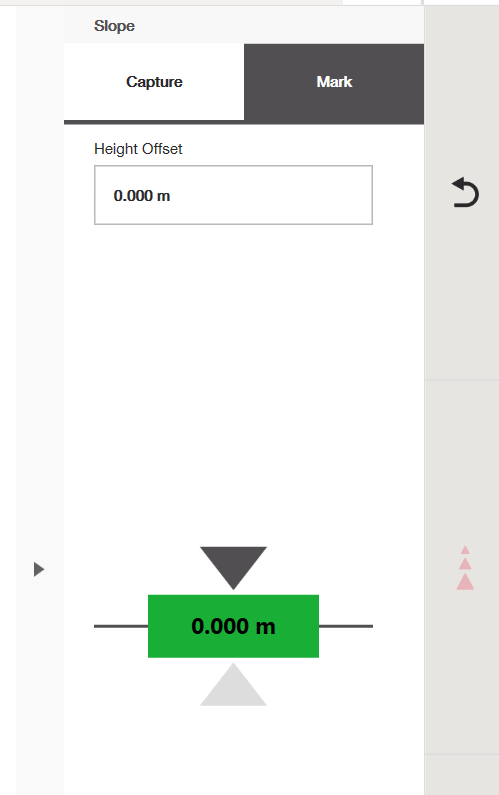

Korkeusero, joka näkyy Merkitse-toiminnon avulla:

Esimerkkejä Kaltevuus-sovelluksen Käytöstä

Kaltevuus-sovellusta käytetään yleisesti asettelussa, tarkistuksessa ja laadunvalvonnassa kalteville pinnoille.

Esimerkki 1: Portaiden Kaltevuuden Mittaus (Mittaa)

Mittaa-toimintoa voidaan käyttää portaiden kaltevuuden mittaamiseen.

  • Mittaa alin porras aloituspisteeksi
  • Mittaa ylin porras lopetuspisteeksi
  • Tarkastele kaltevuusprosenttia ja kulmaa suunnittelun vaatimusten varmistamiseksi

Esimerkki 2: Ramppien Kaltevuuden Mittaus (Mittaa)

Ramppien kaltevuutta voidaan tarkistaa saavutettavuuden tai suunnitteluvaatimusten varmistamiseksi.

  • Mittaa rampin ala- ja yläosa
  • Tarkastele kaltevuuskulmaa prosentteina ja asteina
  • Vertaa arvoja projektin määrittelyihin

Esimerkki 3: Kaltevuuden Korkeuden Seuranta Asennuksen Aikana (Merkitse)

Merkitse-toimintoa voidaan käyttää elementtien asennuksen aikana kaltevuutta pitkin.

  • Mittaa kaltevuus kerran
  • Siirrä prisma kaltevuutta pitkin
  • Tarkista, kuinka paljon nykyinen sijainti poikkeaa kaltevuudesta ylä- tai alapuolelle

Tämä on hyödyllistä muottien, tasoitteen asennuksen tai maanmuokkaustöiden yhteydessä.

Esimerkki 4: Viemäröintikaltevuuksien Tarkistus (Merkitse)

Viemäröinti- tai putkikaltevuuksia voidaan tarkistaa asennuksen aikana.

  • Mittaa suunniteltu kaltevuus
  • Seuraa pisteitä asennuksen aikana
  • Varmista tasainen kallistus kaltevuuden suuntaisesti
