Align Vertical - Kuinka käyttää

Kuinka käyttää Align Vertical -sovellusta

1. Avaa projektisi: Aloita avaamalla mikä tahansa projekti tabletilla.
2. Avaa sovellus: Avaa Align Vertical -sovellus joko aloitusnäytöltä tai CAD-näkymän sivuvalikosta.
   • Jos sovellus ei ole saatavilla aloitusnäytöllä, valitse Lisää pikakuvake ja lisää Align Vertical -sovellus.
3. Valitse ensimmäinen piste (peruspiste): Mittaa ensimmäinen piste pystysuoralla pinnalla joko suoralla mittauksella (laseri) tai olemassa olevalla ohjaus- tai asemointipisteellä.
   • Valitse kolmen kolmion kuvake asettaaksesi tämän pisteen peruspisteeksi.
   • Tätä peruspistettä käytetään pystysuorana viitteenä kaikissa myöhemmissä mittauksissa.
4. Mittaa lisäpisteet: Siirrä kamera seuraavaan pisteeseen samalla pystysuoralla pinnalla lukeaksesi mittaukset ja korjausarvot.
   • HD (Vaakasuora etäisyys): Vaakasuora etäisyys, joka mitataan peruspisteen todellisesta pystysuorasta linjasta nykyiseen mitattuun pisteeseen.
   • SD (Kaltevuusmatka): Suora kaltevuusmatka peruspisteestä nykyiseen mitattuun pisteeseen.
   • dH (Korkeusero): Todellinen pystysuora korkeusero peruspisteen ja nykyisen mitatun pisteen välillä.
5. Seuraavat korjaukset näytetään:
   • Oikealle / Vasemmalle:
     • Oikealle tarkoittaa, että mitattu piste on peruspisteen vasemmalla puolella ja se täytyy korjata oikealle näytetyllä arvolla.
     • Vasemmalle tarkoittaa, että mitattu piste on peruspisteen oikealla puolella ja se täytyy korjata vasemmalle näytetyllä arvolla.
   • Eteenpäin / Taaksepäin:
     • Eteenpäin tarkoittaa, että mitattu piste on lähempänä Total Stationia ja se täytyy siirtää kauemmas Total Stationista näytetyllä arvolla.
     • Taaksepäin tarkoittaa, että mitattu piste on kauempana Total Stationista ja se täytyy siirtää lähemmäs Total Stationia näytetyllä arvolla.
6. Toista tämä vaihe kaikille pisteille, jotka täytyy tarkistaa pystysuoran kohdistuksen osalta.

Align Vertical -sovelluksen pikakuvake:

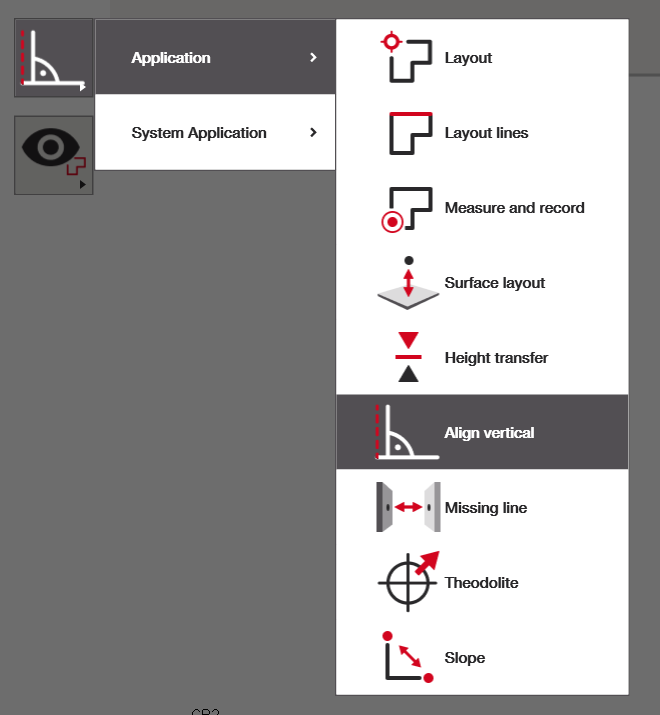

Align Vertical -sovelluksen valinta CAD-näkymän sivuvalikosta:

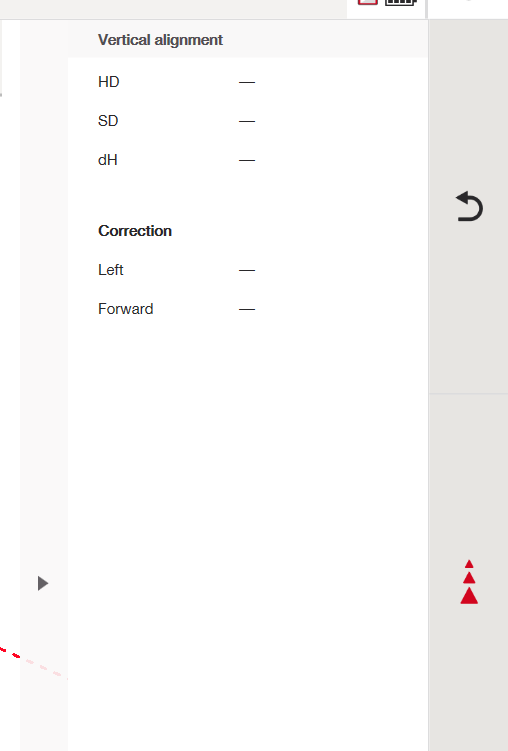

CAD-näkymä sovelluksen valinnan jälkeen:

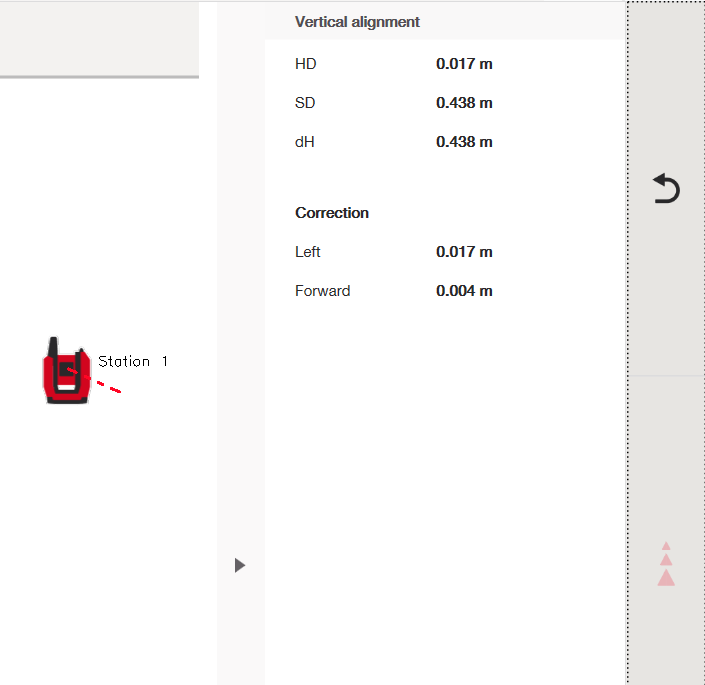

Korjausarvot näytetään toisen pisteen mittauksen jälkeen:

• Oikealle / Vasemmalle:
  • Oikealle tarkoittaa, että mitattu piste on peruspisteen vasemmalla puolella ja se täytyy korjata oikealle näytetyllä arvolla.
  • Vasemmalle tarkoittaa, että mitattu piste on peruspisteen oikealla puolella ja se täytyy korjata vasemmalle näytetyllä arvolla.
• Eteenpäin / Taaksepäin:
  • Eteenpäin tarkoittaa, että mitattu piste on lähempänä Total Stationia ja se täytyy siirtää kauemmas Total Stationista näytetyllä arvolla.
  • Taaksepäin tarkoittaa, että mitattu piste on kauempana Total Stationista ja se täytyy siirtää lähemmäs Total Stationia näytetyllä arvolla.

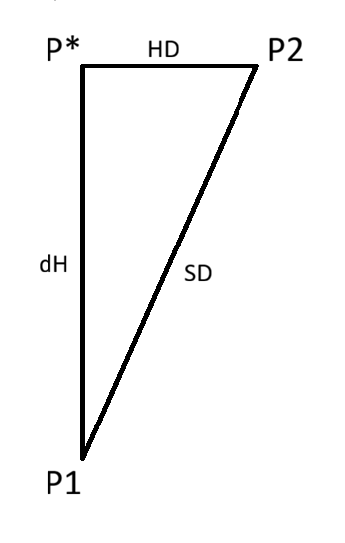

Mittausten selitys:

P1 on peruspiste, P2 on nykyinen mittaus toisesta pisteestä

• HD (Vaakasuora etäisyys): Vaakasuora etäisyys, joka mitataan peruspisteen todellisesta pystysuorasta linjasta nykyiseen mitattuun pisteeseen. (P* - P2)
• SD (Kaltevuusmatka): Suora kaltevuusmatka peruspisteestä nykyiseen mitattuun pisteeseen. (P1 - P2)
• dH (Korkeusero): Todellinen pystysuora korkeusero peruspisteen ja nykyisen mitatun pisteen välillä. (P1 - P*)

Esimerkkejä Align Vertical -sovelluksen käytöstä

Align Vertical -sovellusta käytetään yleisesti pystysuoran tarkkuuden varmistamiseen asennus- ja rakennustöiden aikana.

Esimerkki 1: Seinän pystysuoruuden tarkistus

Sovelluksella voidaan varmistaa, ovatko seinän pisteet pystysuorassa linjassa.

• Aseta peruspiste seinän alareunaan
• Mittaa ylimääräisiä pisteitä seinän ylemmiltä osilta
• Tarkastele korjausarvoja poikkeamien tunnistamiseksi

Tämä auttaa varmistamaan, että seinät ovat pystysuoria.

Esimerkki 2: Pilarin tai pylvään kohdistuksen tarkistus

Pilareita tai pylväitä voidaan tarkistaa pystysuoran kohdistuksen osalta.

• Aseta peruspiste pilarin juureen
• Mittaa pisteitä pilarin korkeudelta
• Käytä korjausarvoja arvioidaksesi, tarvitaanko säätöä

Esimerkki 3: Julkisivuelementtien kohdistus

Sovelluksella voidaan varmistaa julkisivupaneelien tai rakenteellisten elementtien pystysuora kohdistus.

• Aseta peruspiste ensimmäiselle paneelille
• Mittaa pisteitä viereisiltä paneeleilta
• Vertaa korjausarvoja varmistaaksesi tasaisen pystysuoran kohdistuksen

Esimerkki 4: Putkien tai kanavien pystysuoran asennuksen tarkistus

Pystysuorat putket, kanavat tai käytävät voidaan tarkistaa asennuksen aikana.

• Mittaa alareunan viitepiste
• Mittaa ylemmät pisteet asennuksen varrelta
• Käytä korjausarvoja varmistaaksesi pystysuoran asennuksen

Esimerkki 5: Laadunvalvonta ja tarkistus

Align Vertical on hyödyllinen nopeisiin laaduntarkistuksiin.

• Havaitse poikkeamat varhaisessa vaiheessa
• Vähennä uudelleentyötä korjaamalla kohdistusongelmat välittömästi
